DC Mini Jolly LC
Produktinformationen "DC Mini Jolly LC"
DC Mini Jolly LC 1-10V & Push - Konstantstromquelle 100mA - 380mA, dimmbar
Der TCI Treiber 123401 (Nachfolger des 122401) Low Current mit 20 Watt kann via Dip-Schalter in 8 Stufen von 100mA bis 380mA Konstantstrom betrieben werden. Zusätzlich steht eine Dip-Schalter Position zum Betrieb mit 24 Volt Konstantspannung zur Verfügung (nur 123401).
Dimmung über 1-10V & Push-Button-Funktion (Taster-Betrieb).
Das Modell 151401 (BI) verfügt zusätzlich noch über die Möglichkeit der AM-Dimmung.
- Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar.
- Flicker ( Output Ripple ) <= 3%

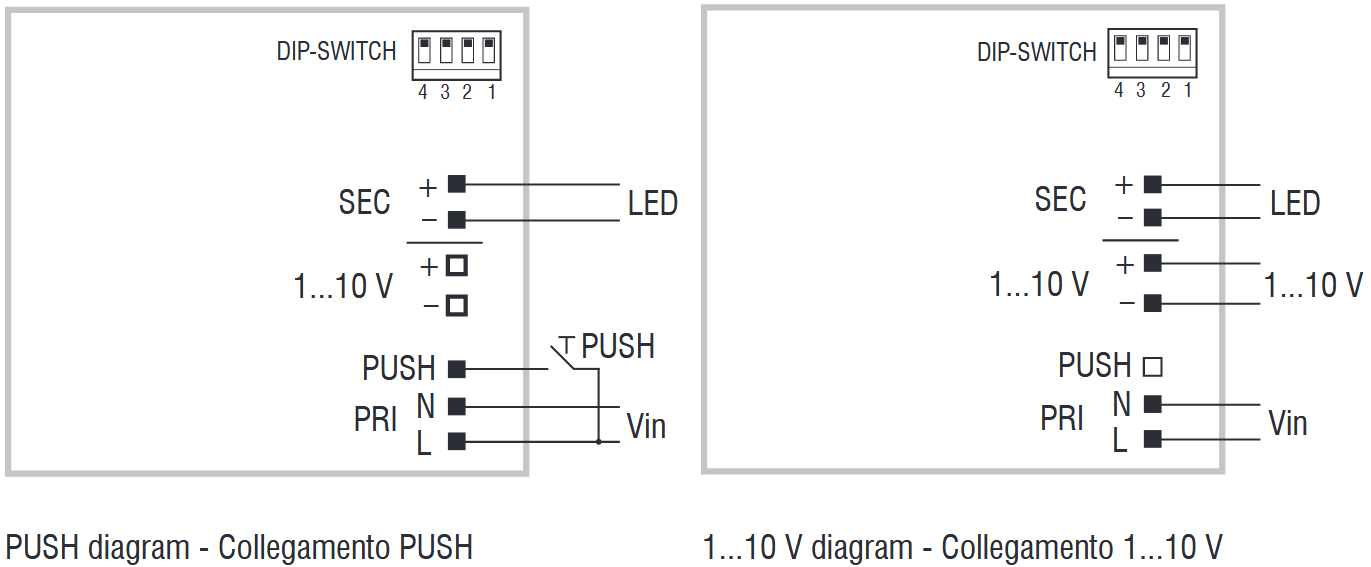

- Ansteuerung über 1-10V Schnittstelle oder Taster.
- Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.
TCI 123401 und der 151401 sind geschützt gegen:
- Überhitzen
- Kurzschluss
- Netzüberspannung
- Überlast
- Schutzklasse II gegen elektrischen Schlag

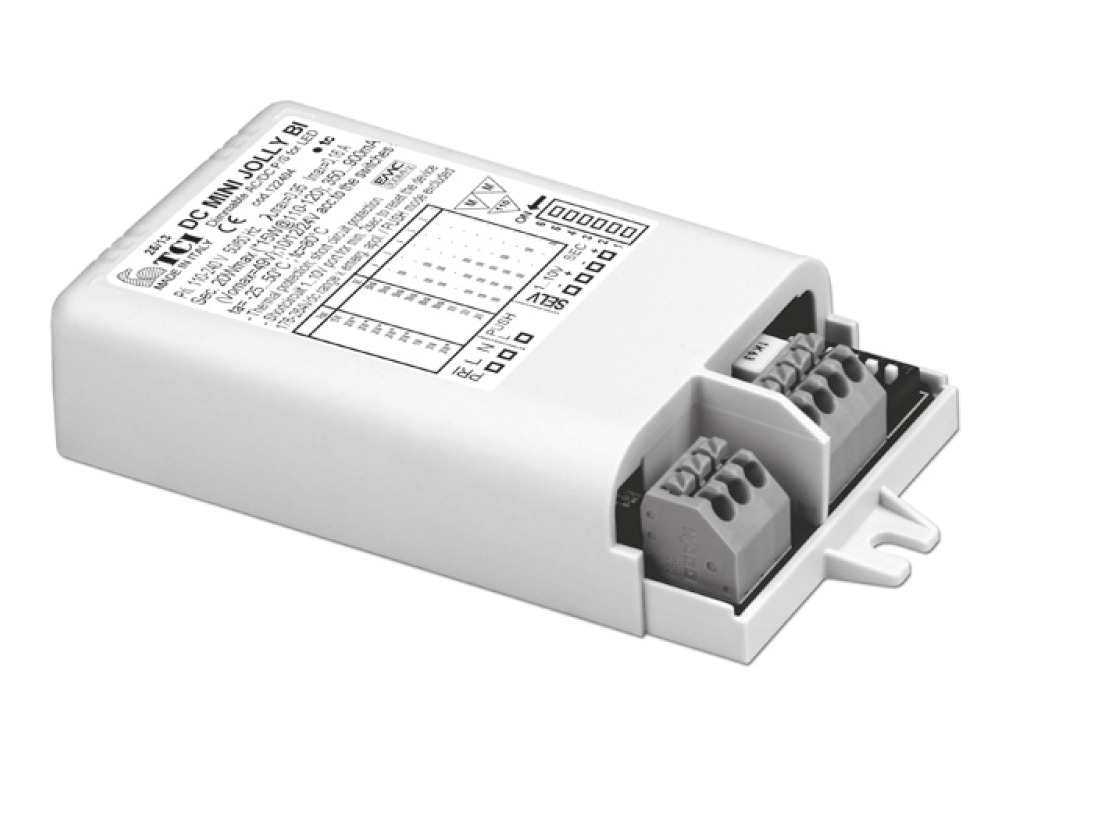

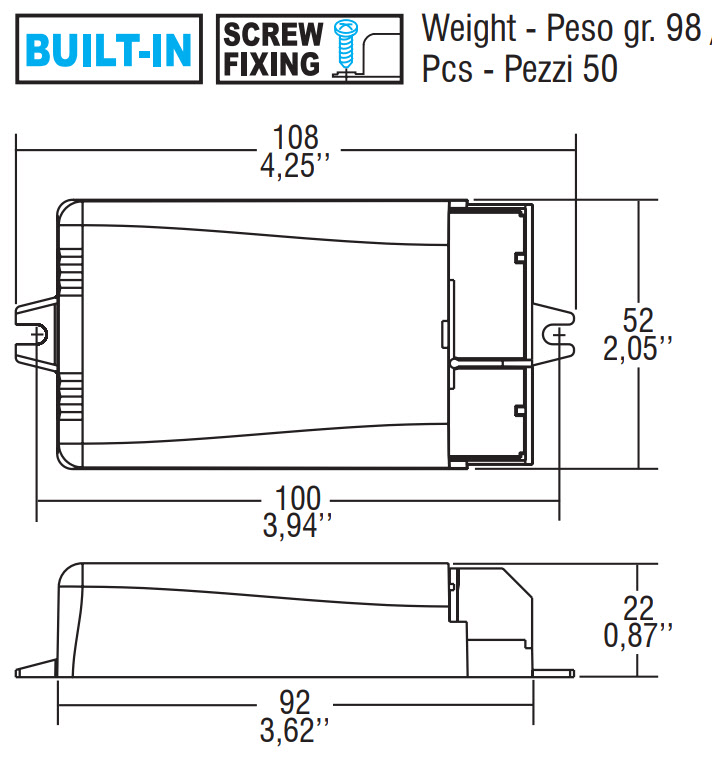

Built in Version (TCI 123401BI, 151401BI):
- Veränderte Bauform
- Ideal für Geräteeinbau
- Geeignet für Beleuchtungseinrichtungen der Schutzklasse I und II
Version TCI 123401BI und TCI 151401BI ist für Built-in Verwendung. (ohne Zugentlastung und Klemmenabdeckung)

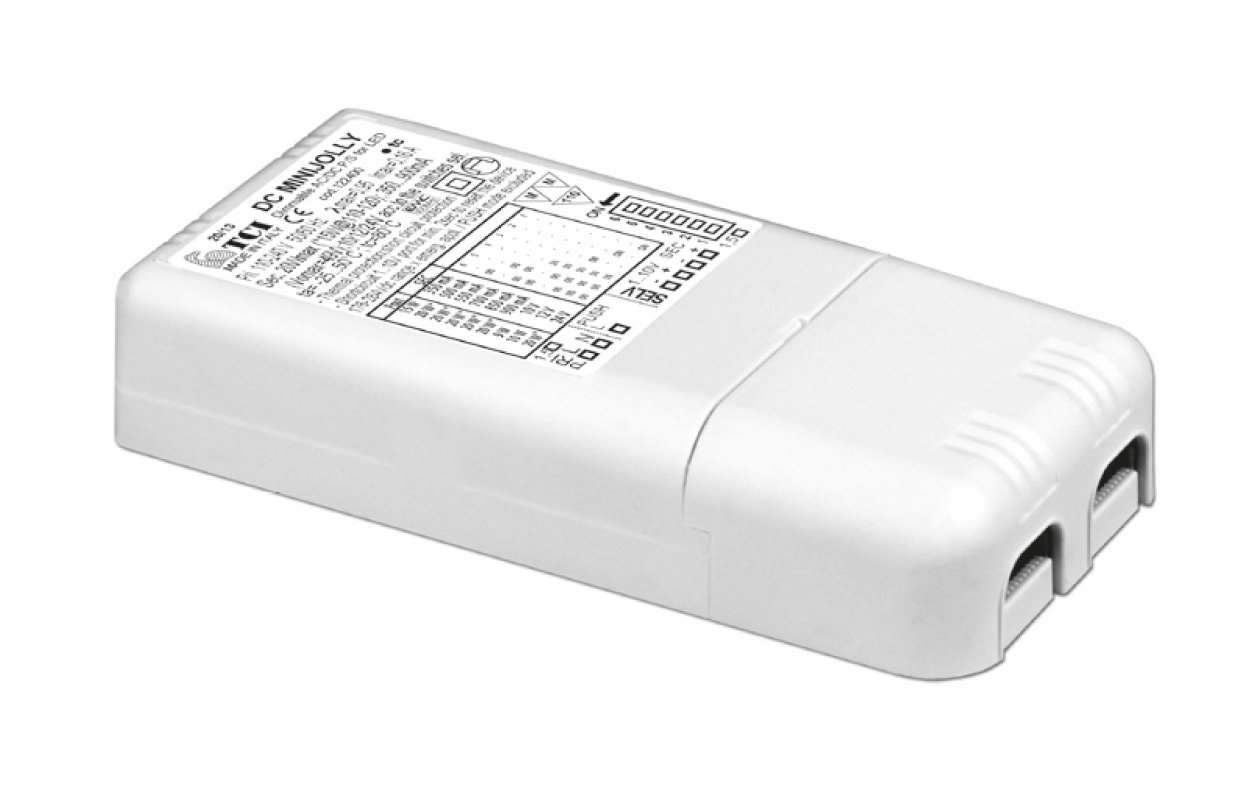

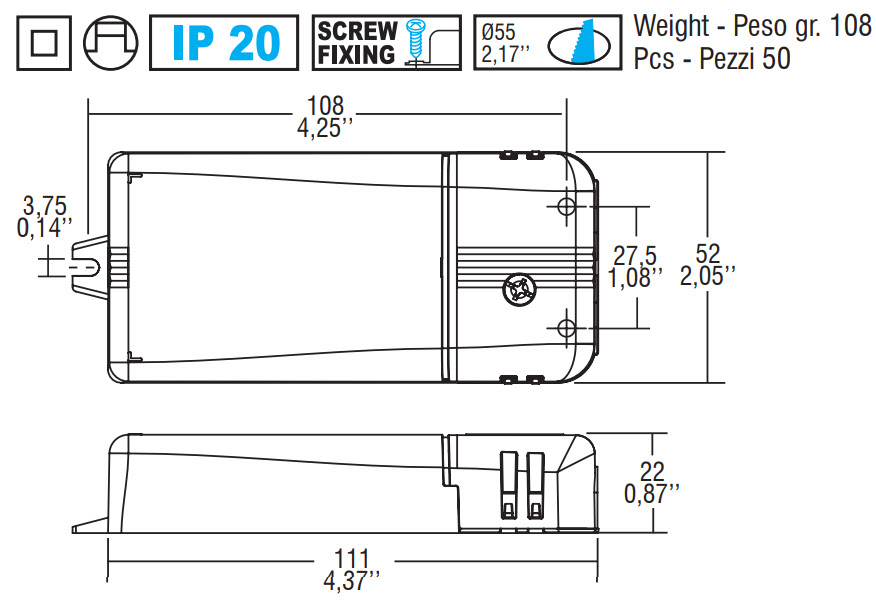

Version TCI 123401 und TCI 151401 besitzt eine Klemmenabdeckung incl. Zugentlastung
Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 123401/ TCI 123401BI)
| Dip-SW | Leistung | Spg. sek | Strom sek | # LED |
|---|---|---|---|---|
| Stellung 1 | 5,3 W | 20...53 V | 100mA const. | max. 15 |
| Stellung 2 | 7,5 W | 10...53 V | 140mA const. | max. 15 |
| Stellung 3 | 9,5 W | 2...53 V | 180mA const. | max. 15 |
| Stellung 4 | 12 W | 2...53 V | 220mA const. | max. 15 |
| Stellung 5 | 14 W | 2...53 V | 260mA const. | max. 15 |
| Stellung 6 | 16 W | 2...53 V | 300mA const. | max. 15 |
| Stellung 7 | 18 W | 2...53 V | 340mA const. | max. 15 |
| Stellung 8 | 20 W | 2...53 V | 380mA const. | max. 15 |
| Stellung 9 | 9 W | 24 V const. | 380mA max | - |
Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 151401/ TCI 151401BI)
| Dip-SW | Leistung | Spg. sek | Strom sek | # LED |
|---|---|---|---|---|
| Stellung 1 | 5,4 W | 20...54 V | 100mA const. | max. 15 |
| Stellung 2 | 6,4 W | 20...54 V | 120mA const. | max. 15 |
| Stellung 3 | 7,5 W | 10...53 V | 140mA const. | max. 15 |
| Stellung 4 | 8,5 W | 2...53 V | 160mA const. | max. 15 |
| Stellung 5 | 9,5 W | 2...53 V | 180mA const. | max. 15 |
| Stellung 6 | 10,6 W | 2...53 V | 200mA const. | max. 15 |
| Stellung 7 | 12 W | 2...53 V | 220mA const. | max. 15 |
| Stellung 8 | 12,5 W | 2...53 V | 240mA const. | max. 15 |
| Stellung 9 | 14 W | 2...53 V | 260mA const. | max. 15 |
| Stellung 10 | 15 W | 2...53 V | 280mA const. | max. 15 |
| Stellung 11 | 16 W | 2...52,5 V | 300mA const. | max. 15 |
| Stellung 12 | 17 W | 2...52 V | 320mA const. | max. 15 |
| Stellung 13 | 18 W | 2...52 V | 340mA const. | max. 15 |
| Stellung 14 | 19 W | 2...52 V | 360mA const. | max. 15 |
| Stellung 15 | 20 W | 2...52 V | 380mA max | max. 15 |
Wirkungsgrad des 1-10V & Push LED Treibers in Abhängigkeit der Leistung: >87%
Taster und Installationsmaterial sind nicht im Lieferumfang enthalten
Ausführliche Beschreibung der Konstantstromquelle entnehmen Sie bitte dem Datenblatt.
| #Kategoriefilter: | LED-Trafos- alles mit CV, LED-Treiber-alles mit CC |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, Linear/AM, Tast-Dimmen |
| Konstantspannung: | 24V |
| Konstantstrom: | 0,1A, 0,3A, 0,14A, 0,18A, 0,22A, 0,26A, 0,34A, 0,38A |
| Leistungsbereich: | 5 - 20 W |
