3-Phasen-Aufbauschiene ONETRACK DALI Eutrac
141,31 €*
Nicht mehr verfügbar
Stromschienensystem ONETRACK für alle ALS DALI Schienenleuchten, mit Datenbus
NEU: Eutrac ändert sein DALI Schienensystem - ONETRACK by EUTRAC ERSETZT EUTRAC 3 MIT DATENBUS
Die Formgebung der neuen ONETRACK Stromschienen ist an das bewährte EUTRAC-Design angelehnt und ermöglicht die Verwendung der bisherigen EUTRAC-Adapter. Das Stromschienensystem ONETRACK DALI eignet sich hervorragend für die individuelle Ausleuchtung Ihrer Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Achtung: Bitte beachten Sie die Kompatibiliät von DALI Strahlern mit den jeweiigen Schienensystemen (ONETRACK neu, TRACK bisher).
Durch den integrierten DALI Datenbus stehen alle Dimm- und Szenen Optionen bzw. Gruppierung der eingesetzten Schienenstrahler zur Verfügung.
Je nach Ausführung der Stromschienenarchitektur werden diverse elektrische Verbinder für die Funktion, und verschiedenstes Montage-Zubehör zur Verfügung gestellt.
Sie können direkt über die Links unten und über den Tab Empfehlung auf alle angebotenen Möglichkeiten zugreifen.
Zur Vereinfachung haben wir unten praxisnahe Beispiele als Konfigurationshilfe für Sie erstellt.
Technische Merkmale zum Stromschienensystem DALI:
- Profil aus stranggepresstem Aluminium Druckguss
- bündiger Adapter mit und ohne Vorschaltgerät verfügbar
- Längen in 1m bis 4 m wählbar
- Aufbau- und Pendelmontage
- Verkehrsweiß RAL9016 oder schwarz lackiert, oder silber eloxiert
- zukunftsweisende 3-Ph-Stromschiene mit innenliegendem Datenbus ((DALI, DMX, Andere)
- Vorgestanzte Befestigungslanglöcher
- Längenanpassung durch Absägen möglich
- 220-240 V
- Schutzklasse: 1
- Kenn-/Prüfzeichen: CE
- Gewicht: 1 KG/Meter
- Oberfläche: Alu Druckguss

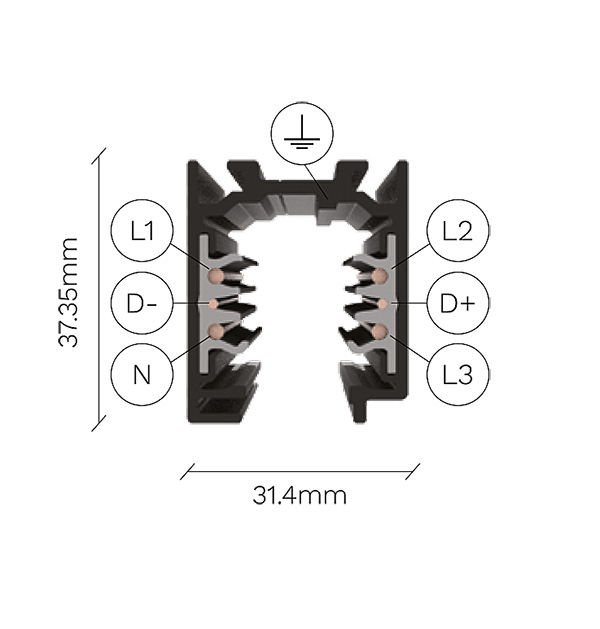

- Abmessungen: L=1000/2000/3000/4000mm / B=31,4mm / H=37,35 mm
- Große Auswahl an Verbindern, Einspeisern und Montage-Zubehör
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
- 1x 3-Phasenaufbauschiene 1m --> 575 2 1101 2
- 1x 3-Phasenaufbauschiene 2m --> 575 2 1102 2
- 1x Elektrischer Längsverbinder --> 575 2 12062
- 1x End-Einspeiser mit Datenbus --> 575 2 1201 2(abhängig von der Ausrichtung des Schutzleiters)
- 1x Endkappe für die andere Seite --> 575 0 3217 2
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
- 1x 3-Phasenaufbauschiene 1m --> 575 2 1101 6
- 1x 3-Phasenaufbauschiene 2m --> 575 2 1102 6
- 1x 3-Phasenaufbauschiene 4m --> 575 2 1142 6
- 2x Eckverbinder Schutzl. innen --> 575 2 32106
- 1x DALI Mitteneinspeiser --> 575 2 52036
- 2x Endkappe --> 575 0 3217 6
Anmerkung: Die Stromschiene mit Länge 3,0 m und 4,0m ist auch auf Anfrage erhältlich. (Button: „Fragen zum Artikel?)
| Bauform/Montage: | Stromschiene |
|---|---|
| Dimmbarkeit/Steuerung: | DALI |
