COB LED-Stripe 24 Vdc IP 67 Im Gegensatz zu herkömmlichen LED-Leuchtstreifen sind bei COB-LED Stripes keine einzelnen Lichtpunktee sichtbar, da die LEDs eng zusammengepackt sind um ein durchgehendes, absolut gleichmäßiges Lichtband zu erzeugen. LED-COB Stripes sind ein Typ von LED-Leuchtstreifen, der auf der Chip-on-Board (COB) Technologie basiert. Mit den COB LED-Strips von PUR-LED erhalten Sie ein durchgehendes Leuchtband ohne Hell-Dunkel-Übergang ähnlich wie bei einer Neonbeleuchtung durch eine hohe Anzahl von LEDs pro Meter auf (hier mit einer hohen Dichte von 480 LEDs/m). Das COB LED Bandes ist Schutzklasse IP67 für den Nass- und/oder Außenbereich geeignet. Die COB LED-Stripes können wie ganz normale LED-Streifen verwendet werden, bieten jedoch den Vorteil einer sehr homogenen Ausleuchtung. Der LED COB-Stripe RGB ist aktuell in einer Länge von 5 Metern verfügbar. Vorteile der COB LED-Stripes IP 67: homogene Ausleuchtung - keine einzelnen LEDs sichtbar absolut gleichmäßiges Lichtbild hohe Effizienz flexibel und leicht biegbar 480 LED-Chips pro Meter Schutzklasse IP 67 für Outdoor oder Nassbereiche Anwendungsbeispiele für die IP 67 COB LED-Streifen: Logos und Schriftzüge mit Leuchteffekt für den Outdooreinsatz für Badezimmer, Saunaräume oder andere Nassbereiche Homogenes Linienlicht, auch in sehr flachen Aluprofilen Konturenbeleuchtung, auch an geschwungenen Linien Durchgehendes, schmales Akzent- oder Orientierungslicht Technische Daten COB LED-Stripe 24 Vdc IP 67:   Elektrische Daten   Nennspannung: 24 Vdc Nennstrom: 0,4 A/m Nennleistung: 10 W/m Effizienz: 70 lm/W Energieeffizienzklasse: G Lichttechnische Daten Lichtstrom: 700 lm/m Lichtfarbe: neutralweiß Farbtemperatur: 4.000 K Farbwiedergabeindex RA: 90 Abstrahlwinkel: 120° dimmbar: ja, per PWM Lebensdauer & Zündzeit Nennlebensdauer: 30.000h Zündzeit: <0,5s Anlaufzeit: sofort Temperaturen Betriebstemperatur: 55°C gemessen am TC-Punkt Lagertemperatur: -15 bis +40°C Abmessungen Länge: 1.000-5.000 mm Breite: 11 mm Höhe: 4 mm Teilung: 50 mm Bitte beachten Sie unser Datenblatt unter Downloads zu weiteren technischen Details und Sicherheitshinweisen.

Zubehör für das LED Alu T-Profil Slim XL 8mm Hier finden Sie die passende Montageklammer sowie die Endkappen für das LED Alu T-Profil Slim XL 8mm. Die Endkappen sind mit oder ohne Kabeldurchgang erhältlich. Montageklammer für LED Profil Slim XL 8mm Technische Daten: Farbe: Metall Material: Aluminium Lieferumfang: 1 Montageklammer für U-Profil Slim XL 8mm Endkappe LED Alu T-Profil Slim XL 8mm mit oder ohne Kabeldurchgang Technische Daten: Material: Aluminium, silber eloxiert Maße (LxBxH) in mm: 29 x 11 x 10 Lieferumfang: 1 Endkappe für T-Profil Slim XL 8mm, mit oder ohne Kabeldurchgang (je nach Auswahl)

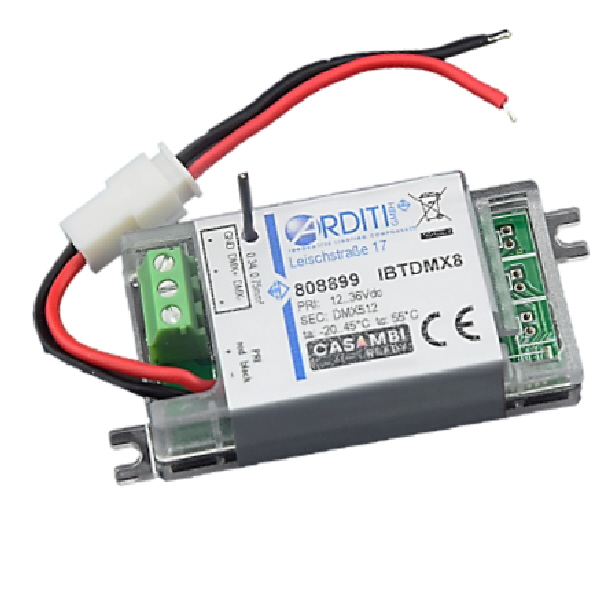

 Schnittstelle CASAMBI auf " DMX konfigurierbar "  zum komfortablen Regeln von Betriebsgeräten und Leuchten mit DMX Signaleingang Gesteuert durch ein Smartgerät (Apple, Android) mit der CASAMBI-App Konfigurieren verschiedener Steuerungsmodi (1..8 Kanäle, TW, D2W, RGB(W)), vor Koppeln ins Netzwerk: Profil ändern Gateway wird nicht benötigt, Einrichtung aber möglich Integrierte Antenne / Außenantenne, nicht abdecken Anschlussleitung für primärseitigen Anschluss Technische Daten:   Artikelnummer. Einbaugehäuse       808899 Typ Einbaugehäuse IBTDMX8 Versorgungseingang 12....36VDC Funksignal 2,4..2,483 GHz; 4 dBm Signalausgang DMX max. 120mA Umgebungstemperatur (ta) -20.. +40 °C Max. Bemessungstemperatur (tc) 55 °C Abmessungen 61 x 29 x23 mm ( ohne Kabel) Über die kostenlose App von CASAMBI (Apple / Android) steuern Sie komfortabel alle Einstellungen: CASAMBI QR-Code und Links (hier direkt zum Download) Casambi App im Appstore Casambi App für Android Weitere Informationen und Anschlußschemen Schnittstelle Casambi entnehmen sie bitte dem Datenblatt (im Download Tab)

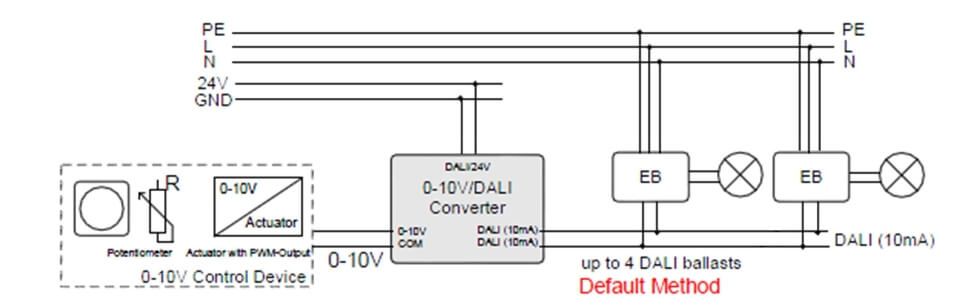

DALI Konverter zur Umwandlung von 0-10V Analogsignalen auf DALI Mit dem kompakten Schnittstellenmodul der Firma Lunatone ist das Umwandeln von analogen Signalen der 0-10V Steuerung in ein digitales DALI Signale ein Leichtes. Wählen Sie jetzt Ihr bevorzugtes Modell des DALI Konverters aus den Varianten mit bzw. ohne OFF-Funktion und einem Dimmbereich von entweder 1-100% oder 10-100%. Die Spezifikationen des DALI Konverters im Überblick: Die eingelesene 0-10V Spannung wird via Broadcast an den DALI-Subkreis ausgegeben. Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet. Ein lineares 100k-Potentiometer kann direkt an den 0-10V zu DALI Konverter angeschlossen werden. Das Modul wird mit einem 12-24V Netzteil oder einem DALI-Kreis versorgt, bei beliebiger Polarität. Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI (Direct Arc Power Level). Integrierte Busversorgung für einen DALI-Subkreis mit bis zu 4 Standard-DALI Lasten (10mA), Erweiterung auf bis zu 64 Lasten mit DALI-Expander möglich. Die Standardanwendung für den 0- 10V auf DALI Converter ist demnach die direkte Steuerung von bis zu 4 DALI-EVGs mit einem 0-10V Steuergerät. Eine galvanische Trennung zwischen DALI-Ausgang (10mA) und 0-10V Eingang bzw. 24V-Versorgung kann mit einem DALI-Expander realisiert werden Diverse Varianten für verschiedene Ausgangsleistungsbereiche sowie Ein/Ausschaltverhalten erhältlich. Technische Daten: Typ 0-10V / DALI Konverter Funktion: Umwandler typischer Strombedarf: 4,1mA + Strombedarf für DALI Subkreis Ausgang: DALI, Imax = 10 mA Spannungsversorgung: 12 V - 24 V bei beliebiger Polarität Eingang: 0 - 10 V Schutzart: IP20 Drahtlänge zum 0 - 10 V Steuergerät: 50 cm Querschnitt Anschlussdrähte: 0,5 - 1,5 mm2 Temperatur: 0 °C - 50 °C Maße (LxBxH): ca. 40x28x15 mm     Die Varianten mit den folgenden Spezifikationen sind erhältlich:   Aktiver und Passiver Eingang verfügbar (universelle Verwendung und lösen nachstehende Varianten  aktuell schrittweise ab) mit OFF-Funktion (1%-100%): 86468352-001 mit OFF-Funktion (10%-100%): 86468352-010 ohne OFF-Funktion (1%-100%): 86468352-101 ohne OFF-Funktion (10%-100%): 86468352-110 Aktiver Eingang (Modul stellt Versorgungspannung bereit, direkter Anschluss eines (linearen) 100k?-Potentiometer möglich, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-A mit OFF-Funktion (10%-100%): 86468352-010-A ohne OFF-Funktion (1%-100%): 86468352-101-A ohne OFF-Funktion (10%-100%): 86468352-110-A Passiver Eingang (das Modul liefert keine Spannung, geeignet zur Steuerung mit  0-10V Analogsignal, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-P mit OFF-Funktion (10%-100%): 86468352-010-P ohne OFF-Funktion (1%-100%): 86468352-101-P ohne OFF-Funktion (10%-100%): 86468352-110-P

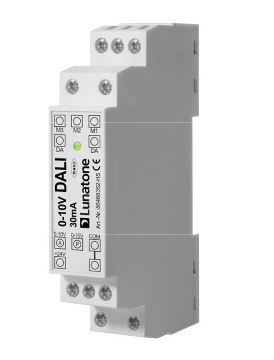

Für die Umsetzung von 0-10V Steuerung auf DALI mit integriertem DALI PS Das kompakte Schnittstellenmodul wandelt 0-10V Steuersignale in DALI-Dimmwerte um. Durch dieses Modul können Sie aus verschiedenen Dimmcharakteristiken auswählen. Der Konverter besitzt einen passiven und aktiven 0-10V Eingang und kann bis zu 10 Standard DALI-Lasten versorgen. Die integrierte Stromversorgung des Interface wird über eine Änderung der 0-10V Eingangsspannung erreicht. Diese veränderte Spannung ist kleiner als 1%. Das Modul wird mit 12-24V versorgt. Durch Einfügen eines DALI- Expanders kann man eine galvanische Trennung zwischen den am DALI-Ausgang angeschlossenen EVGs und dem 0-10V Eingang erzielen. Übersicht der Funktionen 0-10V zu DALI Konverter mit DALI Stromversorgung: Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI-Dimmwerte Integrierte Busversorgung für bis zu 10 Standard DALI-Lasten (30mA) Passiver und aktiver 0-10V Eingang Die 0-10V Spannung wird Broadcast als Dimmwert an den DALI-Subkreis ausgegeben Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet Das Modul wird mit 12-24V versorgt Einfache Auswahl aus verschiedenen Dimmcharakteristiken durch Setzen von Brücken Eine galvanische Trennung zwischen den am DALI-Ausgang (30mA) angeschlossenen EVGs und dem 010V Eingang (bzw. der 24V Versorgung) kann durch Einfügen eines DALI-Expanders erreicht werden Technische Daten zu 86468352-HS: Versorgungsspannung: 12V-24V Stromverbrauch: 4 mA + Strom für DALI Ausgang Eingang: 0-10V, passiv oder aktiv Ausgang: DALI Imax=30 mA Funktion: Signalwandler, Auswahl der Dimmcharakteristik durch Setzen von Jumpern Mechanische Daten: Umbegungstemperatur: -20°C bis +60°C Schutzklasse: IP20 Querschnitt Anschlussdrähte: 0,5 - 2,5 mm² Montage/ Gehäuseform: Hutschiene Maße: 98 x 17,5 x 56 mm Mehr Informationen zu diesem Produkt finden Sie im Datenblatt unter dem Download-Tab.

Zur Verbindung von zwei wasserdichten LED-Leisten 12Vdc/24Vdc Zuleitung 2-adrig mit DC Buchse Technische Daten:Typ: DC Buchse Zuleitungtransparente wasserdichte Ummantelunglötbare KabelendenSpannung: 24Vdc max.Länge: 0,5m   Lieferumfang: 1x 2-adrige Zuleitung, wasserdicht ummantelt, mit DC Buchse 0,5m

Zur Verbindung von zwei wasserdichten LED-Leisten 12Vdc / 24VdcHierzu muss diese Leitung mit der LED Technik verbunden werden. Bspw. mit einer wasserdichten Verbindungsbox. Zuleitung 2-adrig mit DC Stecker Technische Daten:Typ: DC Stecker Zuleitungtransparente wasserdichte Ummantelunglötbare KabelendenSpannung: 24Vdc max.Länge: 0,5m   Lieferumfang: 1x 2-adrige Zuleitung, wasserdicht ummantelt, mit DC Stecker 0,5m

DT8 DALI-Konverter/Schnittstellenmodul mit 1-10V Ansteuerung für Tuneable White Anwendungen Mit diesem DALI Konverter lassen sich 2 LED-Versorgungen mit 1-10 V Steuereingängen ansteuern, wie beispielsweise die Meanwell HLG Serie. Dabei verfügt das Schnittstellenmodul über eine DALI DT8 Adresse, die bestimmten Gruppen und Szenen zugeordnet werden kann. Des Weiteren implementiert dieser DALI Konverter einen Ausgabemodus für 2 getrennte Kanäle, wobei der Ausgangsstrom 1 mA je Kanal beträgt. Hierbei werden die Ausgangssignale automatisch kalibriert. Darüber hinaus sind in das Modul Schaltrelais zum Ein- und Ausschalten der EVG-Leistungsversorgung integriert. Zudem schützen sie den DALI Konverter vor hohen Einschaltstromspitzen bis zu 160A. Dieser Artikel ist als Hutschienenmodul (-HS) oder für den Deckeneinwurf (-DE) erhältlich. Produktübersicht / Features: DT8 DALI-Konverter zur Ansteuerung von zwei 1-10 V Steuereingängen, z.B. Meanwell HLG Galvanische Trennung zwischen DALI Eingang und 1-10 V Steuerspannung DALI DT8 Adresse mit Colour Type Tc (Zuordnung von Gruppen und Szenen) Definierter Zustand bei Busausfall Versorgung direkt über DALI-Leitung (keine zusätzliche Versorgung notwendig) Ausgang: Automatische Kalibrierung für Ausgangssignal Ausgabemodus für 2 getrennte Kanäle (CW, WW) mit jeweils 1 mA Ausgangsstrom Integrierte Schaltrelais: Zum Ein-/Ausschalten der EVG-Leistungsversorgung Für hohe Einschaltstromspitzen bis 160 A Steuerung des Relaiskontakts an den Dimmwert gebunden Kenndaten / Spezifikationen: Typ DALI RM16 2x0-10V DE DALI RM16 2x0-10V HS Artikelnummer 89453857-DE 89453857-HS Gerätetyp Signalwandler Über DALI Cockpit konfigurierbar Ja Elektrische Daten Versorgung Aus DALI-Bus Typ. Stromaufnahme DALI ca. 7 mA Eingänge DALI Ausgänge (1-10V) Kanal 1: 1-10 V analog, Stromsenke 1 mAKanal 2: 1-10 V analog, Stromsenke 1 mA Relaiskontakt Schaltspannung 250 Vac / 400 Vac Maximale Nennlast Relais 1000 VA 2000 VA Maximaler Schaltstrom Relais 8 A 16 A Maximale Einschaltstromspitzen Relais 160 A 160 A Kontaktart Relais 1 Ein/Aus 1 Wechsler Schaltspiele bei 16A/250Vac, resistiv 3x10^4 Max. Schaltfrequenz Relais 0.1 Hz (Volllast) Technische Daten Lager- und Transporttemperatur -20°C ... +75°C Betriebstemperatur -20°C ... +65°C Schutzklasse IP20 Anschlussdrähte Querschnitt 0,5-1,5 mm² 0,5-2,5 mm² Gehäuse Deckeneinwurf Hutschiene Gehäusefarbe Grau Abmessungen (LxBxH) 120 x 30 x 22 mm 98 x 17.5 x 56mm Weitere Informationen zum DALI Konverter mit Schaltrelais 1-10V entnehmen Sie bitte dem Datenblatt im Download Tab.

1-Kanal LED 1-10V Dimmer Der 1-Kanal LED 1-10V PWM Dimmer, 12-36VDC, 1x8A der Firma PUR-LED mit Analogeingang für elektronische Dimmer. Die Suche nach der idealen Konstantspannungsquellen mit 1-10V ist vorbei. Durch diesen 1-10V Dimmer kann das System problemlos und zuverlässig erweitert werden. Details zur Beschaltung des 1-Kanal 1-10VLED Dimmer finden sich im Datenblatt. Technische Daten: Spannungsversorgung: 12-36VDC Eingangssignal: 1-10V aktive Spannung Ausgangsspannung: 1 x 12-36VDC Ausgangsstrom: max. 8A Ausgangsleistung: 96W @ 12VDC 192W @ 24VDC 192W @ 36VDC Dimmfunktion: 0-100% Temperaturbereich: -20 - + 50°C Maße (LxBxH) in mm: 100 x 38 x 20
