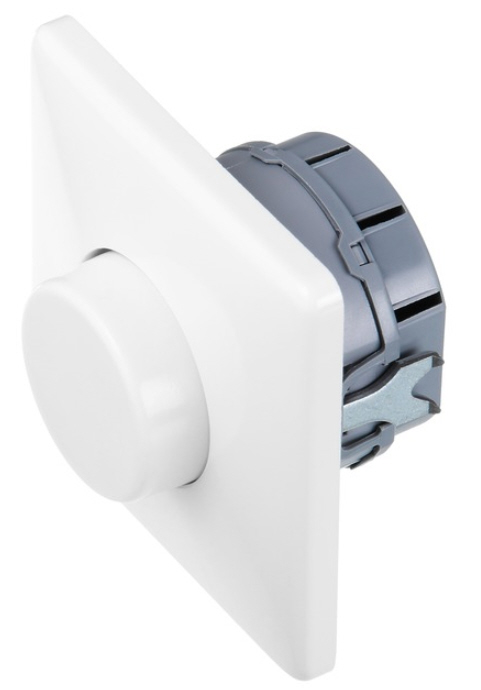

DALI - Potentiometer mit integrierter Spannungsversorgung So einfach kann DALI sein. Hinweis: NICHT mehr lieferbar! Wir empfehlen folgendes Produkt als Alternative: DALI ROT DALI Poti mit 230V Netz verbinden. Ausgang über zwei Leitungen mit dem DALI EVG der LED Leuchte verbinden. Fertig - Schalten und Dimmen mit dem Drehknopf! Keine Programmierung erforderlich, dank DALI Broadcast-Befehl. Keine zusätzliche DALI-Stromversorgung nötig, da schon integriert. Produktmerkmale: Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209 (nur Version TW) Der DALI Power Regler ermöglicht die gemeinsame Helligkeitssteuerung (Broadcast) von bis zu 26 DALI Teilnehmern ohne zusätzliche DALI-Spannungsversorgung (Diese ist im Regler bereits integriert!) Parallelschaltung von bis zu vier DALI Power Potentiometer erweitert die maximale Anzahl der DALI-Teilnehmer auf 104 Verwendung weiterer DALI Power Poti als Nebenstelle (ohne Anschluss der integrierten Spannungsversorgung) Schalten / Dimmen durch Drücken / Drehen des Bedienknopfes Speicherung von Grundhelligkeit und Einschalthelligkeit Spezifikationen zum DALI Power Regler:   DALI Power Poti UP* DALI Power Poti TW Nennspannung AC 230 V ~ AC 230 V ~ Netzfrequenz 50 / 60 Hz 50 / 60 Hz Ausgangsstrom max. 52 mA max. 52 mA Farbtemperatur einstellbar -- 2000K - 10000K Umgebungstemperatur -5 bis+45 Grad Celsius -5 bis+45 Grad Celsius Maße 70,7 x 70,7 x 32 mm 70,7 x 70,7 x 32 mm Anschluss Schraubklemmen Schraubklemmen Litzenlänge max. 300 Meter max. 300 Meter Schnittstelle DALI DALI Prüfzeichen VDE VDE Programmierung keine keine Nennspannung DALI DC 16 V (typ.) DC 16 V (typ.) Bedienung der Lichtanlage   drücken, drehen (Endlos-Poti) Anschluss eindrähtig max. 4mm² max. 4mm² Anzahl DALI Teilnehmer max. 26 max. 26 Anz. aktiver DALI Potentiometer max. 4 max. 4 Protokoll -- gemäß IEC 62386-101 /-102 /-209 Anzahl pro DALI System -- 104 Achsmaß 4 mm 4 mm *Poti Up --> nicht mehr lieferbar. Wir empfehlen die Produkte von Lunatone DALI ROT Geräteaufbau Power DALI Poti: Das DALI-Power Poti wird mit folgendem Aufbau geliefert: DALI-Potentiometer, Rahmen, Zentralplatte, Betätigungsknopf, Schraubklemmen (Details siehe Anleitung im Downloadbereich) Funktionsweise des DALI-Reglers: Bestimmungsgemäßer Gebrauch: Helligkeitseinstellung für Leuchten mit DALISchnittstelle Montage in Gerätedose nach DIN 49073 Technische Daten beachten Produkteigenschaften DALI Potentiometers: Wird am Gerät Netzspannung angeschlossen "= aktiver Betrieb", liefert es den Steuerstrom für 26 DALI-Teilnehmer. Wird keine Netzspannung angeschlossen "= passiver Betrieb", versorgt sich das Gerät aus der DALI-Spannung und dient als zusätzliche Bedienstelle. - Parallelschalten von bis zu 4 "aktiven" DALIPotentiometern mit der Möglichkeit bis zu 104 DALI-Teilnehmer zu versorgen. Alle Bedienstellen haben die gleiche Funktionalität. Einspeichern einer Grundhelligkeit und einer festen Einschalthelligkeit möglich. Um einen störungsfreien Betrieb zu gewährleisten, das Gerät nicht mit anderen DALI-Steuerungen kombinieren. Verhalten nach Netzspannungsausfall Bei Netzspannungswiederkehr wird die Beleuchtung in den Schaltzustand geschaltet, der vor Netzspannungsausfall vorlag. War die Beleuchtung eingeschaltet, wird die Einschalthelligkeit aufgerufen Bedienung des DALI-Reglers Die Bedienung kann von mehreren Bedienstellen aus erfolgen und gilt immer für alle angeschlossenen Teilnehmer, Broadcast. Licht schalten mit dem DALI Potentiometer Betätigungsknopf drücken. Helligkeit einstellen Betätigungsknopf drehen. Einschalthelligkeit speichern Beim Einschalten der Beleuchtung wird die Helligkeit eingestellt, die beim letzten Ausschalten vorlag. Soll die Beleuchtung immer mit der gleichen Helligkeit eingeschaltet werden, kann diese als Einschalthelligkeit gespeichert werden. Licht einschalten. Gewünschte Helligkeit einstellen. o Betätigungsknopf zweimal kurz hintereinander drücken, Doppelklick. Die Beleuchtung schaltet zweimal kurz auf maximale Helligkeit. Die Einschalthelligkeit ist gespeichert. Einschalthelligkeit löschen Licht ausschalten. Betätigungsknopf zweimal kurz hintereinander drücken, Doppelklick. Die Beleuchtung schaltet nach etwa 2 Sekunden auf maximale Helligkeit. Die Einschalthelligkeit ist gelöscht

Zigbee Dimmer für Einbau in Unterputzdosen Key-Figures zum Nexentro Zigbee Dimmaktor Mini Dimmen nach Phasenan- und Phasenabschitt Prinzip Kompatibilität mit allen universal ZigBee 3.0 Gateways wie z.B.: Philips Hue oder Alexa Echo Plus Updatefähig per NEXENTRO Config App und damit zukunftssicher Parametrierung über NEXENTRO Config App Eingang zum Anschluss eines Tasters, der auch weitere Zigbee 3.0 Geräte und Leuchten steuern kann Statusrückmeldung durch Zigbee-Reporting Standard Vernetzung von NEXENTRO Zigbee Produkten auch ohne Gateway möglich Universaldimmaktor für das Dimmen von Licht z.B. von LED-Leuchten, Hoch- und Niedervolt-Halogenlampen in einem Zigbee 3.0 System. Er arbeitet nach dem Phasenan- oder Phasenabschnittsprinzip und stellt dieses automatisch zur Last passend ein. Er kann in einem vorhanden Zigbee Universum einer Philips Hue Bridge, Alexa Echo Plus, etc. oder auch ohne Gateway mit anderen NEXENTRO Zigbee Produkten betrieben werden. Das Modul besitzt einen Eingang zum Anschluss eines Tasters. Konfiguration und sofortiger Funktionstest über die Taste Prog. Die Installation erfolgt in der Schalterdose hinter einem Taster. Produktmerkmale des Universaldimmer im Detail Zigbee Aktor zum Einbinden in alle Zigbee Systeme mit Zigbee 3.0 Standard Dimmaktor für alle gängigen Leuchtmittel Dimmen nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips › Parametrierung über NEXENTRO Confi g App  Updatefähig über NEXENTRO Confi g App  Installation in Gerätedosen hinter Tastern  Eingang zum Anschluss eines Tasters  Anzeige der eingestellten Betriebsart  Einschalten durch lampenschonenden Soft start  Elektronischer Kurzschlussschutz mit dauerhaft er Abschaltung nach 7 Sekunden › Elektronischer Übertemperaturschutz  Schraubklemmen zur Durchverdrahtung vorhandener Leiter (max. 16 A)  Taste und LED für Inbetriebnahme und Funktionstests Technische Daten Zigbee Dimmer : Nennspannung AC 230 / 240 V ~ Netzfrequenz 50 / 60 Hz Anschlussleistung Glühlampen 20 ... 140 W Anschlussleistung HV LED Phasenanschnitt typ. 3 ... 20 W Anschlussleistung HV LED Phasenabschnitt typ. 3 ... 200 W Standby Leistungsaufnahme max. 0,2 W Verlustleistung max. 1,7 W Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Abmessung (LxBxH) ca. 48 x 45 x 20 mm Zigbee Kommunkationsprotokoll Zigbee 3.0 (Router) Funkfrequenz 2,400 ... 2,483 GHz Sendeleistung 1 mW Bluetooth Funkfrequenz 2,400 ... 2,480 GHz Sendeleistung max. 2 mW, Klasse 2 Sendereichweite typ. 10 m Nexentro Apps:

Zigbee Konverter für DT8-DALI oder 2x DT6 TW  Das DALI-Steuergerät dient zur Einbindung von Leuchten mit DALI-Schnittstelle in ein Zigbee 3.0 System. Es unterstützt die Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 und Type 6 gemäß IEC 62386-209. Es kann in einem vorhanden Zigbee Universum einer Philips Hue Bridge, Alexa Echo Plus, etc. oder auch ohne Gateway mit anderen NEXENTRO Zigbee Produkten betrieben werden. DALI DT6 und DT8 (Versorgung bis zu 25 Teilnehmer) Produkteigenschaften Kompatibilität mit allen universal ZigBee 3.0 Gateways wie z.B.: Philips Hue oder Alexa Echo Plus Updatefähig per NEXENTRO Config App und damit zukunftssicher Parametrierung über NEXENTRO Config App Eingang zum Anschluss eines Tasters, der auch weitere Zigbee 3.0 Geräte und Leuchten steuern kann Statusrückmeldung durch Zigbee-Reporting Standard Vernetzung von NEXENTRO Zigbee Produkten auch ohne Gateway möglich Technische Daten Zigbee Konverter Nexentro 57007000 incl. DALI PS Nennspannung AC 230 / 240 V ~ Netzfrequenz 50 / 60 Hz Leistungsaufnahme max. 2,2 W Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Nennspannung DALI typ. 16 V Ausgangsstrom DT8: 50 mA; DT6: 4 mA Kurzschlussstrom DT8: 60 mA; DT6: 5,3 mA Schutzart IP20 Abmessung (LxBxH) ca. 175 x 43 x 18 mm Leitungslänge E1 max. 3 m Anzahl DALI-Teilnehmer DT8: max. 25; DT6: max. 2 je Ausgang Zigbee Kommunkationsprotokoll Zigbee 3.0 (Router) Funkfrequenz 2,400 ... 2,483 GHz Sendeleistung 1 mW Bluetooth Funkfrequenz 2,400 ... 2,480 GHz Sendeleistung max. 2 mW, Klasse 2 Sendereichweite typ. 10 m Nexentro Apps:

Zigbee Jalousieaktor Mini Jalousieaktor zum Ansteuern von elektrischen Jalousien oder Rollladen in einem Zigbee 3.0 System. Produktmerkmale Zum Ansteuern von elektrischen Jalousien oder Rollladen Kompatibilität mit allen universal ZigBee 3.0 Gateways, welche auch Jalousiesteuerung unterstützen (z.B. Amazon-Echo, Smart Home by Hornbach* getestet) Updatefähig per NEXENTRO Config App und damit zukunftssicher Parametrierung über NEXENTRO Config App 2 Eingänge zum Anschluss von Tastern, die auch weitere Zigbee 3.0 Jalousieaktoren steuern können Vernetzung von NEXENTRO Zigbee Produkten auch ohne Gateway möglich Schraubklemmen zur Durchverdrahtung vorhandener Leiter (max. 16 A) Installation in Gerätedosen hinter Jalousie- und Rollladensteuertasten Taste und LED für Inbetriebnahme und Funktionstests   Technische Daten Zigbee Jalousieaktor Mini Nennspannung AC 230 / 240 V ~ Netzfrequenz 50 / 60 Hz Anschlussleistung Motoren 700 W Standby Leistungsaufnahme max. 0,2 W Laufzeit 1 ... 120 s Leitungslänge Eingänge max. 3 m Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Abmessung (LxBxH) ca. 48 x 51 x 20 mm Zigbee Kommunkationsprotokoll Zigbee 3.0 (Router) Funkfrequenz 2,400 ... 2,483 GHz Sendeleistung 1 mW Bluetooth Funkfrequenz 2,400 ... 2,480 GHz Sendeleistung max. 2 mW, Klasse 2 Sendereichweite typ. 10 m *teils mit eingeschränktem Befehlssatz hinsichtlich Jalousie-Steuerung Nexentro Apps:

Zigbee Schalter Mini 16A 57005000 Schaltaktor mit 16A Schaltleistung zum Ansteuern von elektrischen Verbrauchern wie Leuchten, Steckdosen, Lüfter, Pumpen und vieles mehr in einem Zigbee 3.0 System. Er kann in einem vorhanden Zigbee Universum einer Philips Hue Bridge, Alexa Echo Plus, etc. oder auch ohne Gateway mit anderen NEXENTRO Zigbee Produkten betrieben werden. Produkteigenschaften Kompatibilität mit allen universal ZigBee 3.0 Gateways wie z.B.: Philips Hue oder Alexa Echo Plus Updatefähig per NEXENTRO Config App und damit zukunftssicher Parametrierung über NEXENTRO Config App Eingang zum Anschluss eines Schalters oder Tasters, der auch weitere Zigbee 3.0 Geräte steuern kann Statusrückmeldung durch Zigbee-Reporting Standard Vernetzung von NEXENTRO Zigbee Produkten auch ohne Gateway möglich   Technische Daten Zigbee Schaltaktor Mini 16A Nennspannung AC 230 / 240 V ~ Netzfrequenz 50 / 60 Hz Anschlussleistung Glühlampen 2300 W Anschlussleistung HV Halogenlampen 2000 W Anschlussleistung Elektronische Trafos 1500 W Anschlussleistung Induktive Trafos 1000 VA Anschlussleistung HV LED Lampen typ. 400 W Anschlussleistung Kapazitive Last 920 VA (115 μF) Standby Leistungsaufnahme max. 0,2 W Verlustleistung max. 4 W Schaltstrom Ohmsch bei 35 °C 16 A (AC1) Mindestschaltstrom 100 mA Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Abmessung (LxBxH) ca. 48 x 51 x 20 mm Zigbee Kommunkationsprotokoll Zigbee 3.0 (Router) Funkfrequenz 2,400 ... 2,483 GHz Sendeleistung 1 mW Bluetooth Funkfrequenz 2,400 ... 2,480 GHz Sendeleistung max. 2 mW, Klasse 2 Sendereichweite typ. 10 m Nexentro Apps:

Zigbee Tasterschnittstelle Tasterschnittstelle für das Schalten und Dimmen der Beleuchtung sowie zur Jalousie- und Rollladensteuerung in einem Zigbee 3.0 System. Sie kann in einem vorhanden Zigbee Universum einer Philips Hue Bridge, Alexa Echo Plus, etc. oder auch ohne Gateway mit anderen NEXENTRO Zigbee Produkten betrieben werden.Schalten, Dimmen, Steuerung der Farbtemperatur, Jalousie- und Rollladensteuerung, Speichern und Aufruf von Szenen Produkteigenschaften Kein Neutralleiter notwendig Kompatibilität mit allen universal ZigBee 3.0 Gateways wie z.B.: Philips Hue oder Alexa Echo Plus* Updatefähig per App und damit zukunftssicher Parametrierung über NEXENTRO Config App 2 Eingänge zum Anschluss von Tastern und Schaltern Vernetzung von NEXENTRO Zigbee Produkten auch ohne Gateway möglich Technische Daten Zigbee Tasterschnittstelle 2f 230V Nennspannung AC 230 / 240 V ~ Netzfrequenz 50 / 60 Hz Standby Leistungsaufnahme max. 0,2 W Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Abmessung (LxBxH) ca. 48 x 45 x 20 mm Gesamtlänge Leitung Lastleitung max. 100 m Eingangsleitung max. 3 m Zigbee Kommunkationsprotokoll Zigbee 3.0 (Router) Funkfrequenz 2,400 ... 2,483 GHz Sendeleistung 1 mW Bluetooth Funkfrequenz 2,400 ... 2,480 GHz Sendeleistung max. 2 mW, Klasse 2 Sendereichweite typ. 10 m Nexentro Apps:
