DALI Power Potentiometer
Produktinformationen "DALI Power Potentiometer"
DALI - Potentiometer mit integrierter Spannungsversorgung
So einfach kann DALI sein.
Hinweis: NICHT mehr lieferbar! Wir empfehlen folgendes Produkt als Alternative: DALI ROT
DALI Poti mit 230V Netz verbinden. Ausgang über zwei Leitungen mit dem DALI EVG der LED Leuchte verbinden. Fertig - Schalten und Dimmen mit dem Drehknopf!
Keine Programmierung erforderlich, dank DALI Broadcast-Befehl. Keine zusätzliche DALI-Stromversorgung nötig, da schon integriert.
Produktmerkmale:
- Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209 (nur Version TW)
- Der DALI Power Regler ermöglicht die gemeinsame Helligkeitssteuerung (Broadcast) von bis zu 26 DALI Teilnehmern ohne zusätzliche DALI-Spannungsversorgung (Diese ist im Regler bereits integriert!)
- Parallelschaltung von bis zu vier DALI Power Potentiometer erweitert die maximale Anzahl der DALI-Teilnehmer auf 104
- Verwendung weiterer DALI Power Poti als Nebenstelle (ohne Anschluss der integrierten Spannungsversorgung)
- Schalten / Dimmen durch Drücken / Drehen des Bedienknopfes
- Speicherung von Grundhelligkeit und Einschalthelligkeit
Spezifikationen zum DALI Power Regler:
| DALI Power Poti UP* | DALI Power Poti TW | |
| Nennspannung | AC 230 V ~ | AC 230 V ~ |
| Netzfrequenz | 50 / 60 Hz | 50 / 60 Hz |
| Ausgangsstrom | max. 52 mA | max. 52 mA |
| Farbtemperatur einstellbar | -- | 2000K - 10000K |
| Umgebungstemperatur | -5 bis+45 Grad Celsius | -5 bis+45 Grad Celsius |

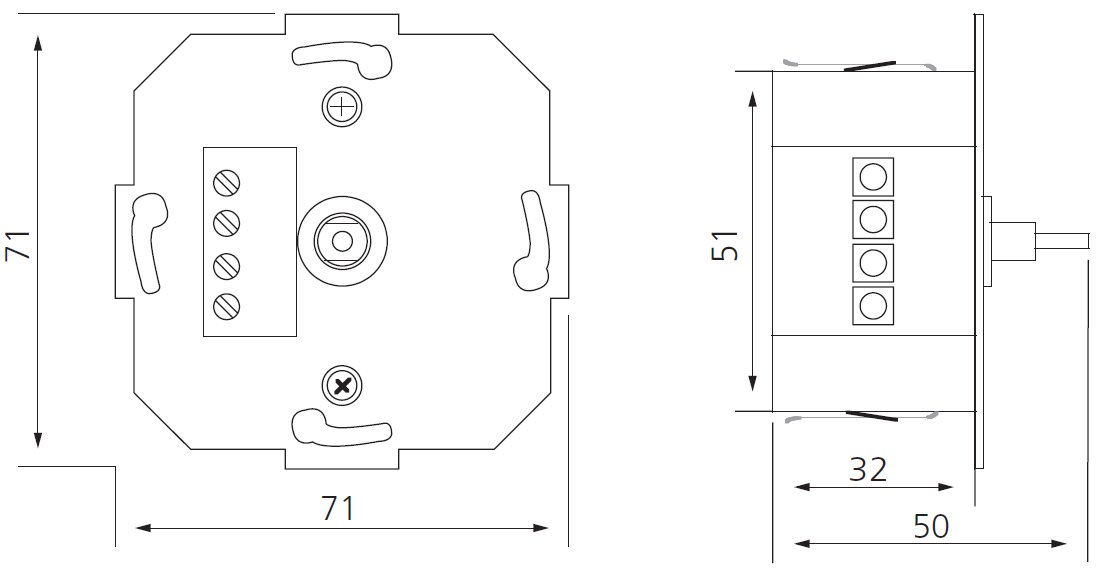

| Maße | 70,7 x 70,7 x 32 mm | 70,7 x 70,7 x 32 mm |
| Anschluss | Schraubklemmen | Schraubklemmen |
| Litzenlänge | max. 300 Meter | max. 300 Meter |
| Schnittstelle | DALI | DALI |
| Prüfzeichen | VDE | VDE |
| Programmierung | keine | keine |
| Nennspannung DALI | DC 16 V (typ.) | DC 16 V (typ.) |
| Bedienung der Lichtanlage | drücken, drehen (Endlos-Poti) | |
| Anschluss eindrähtig | max. 4mm² | max. 4mm² |
| Anzahl DALI Teilnehmer | max. 26 | max. 26 |
| Anz. aktiver DALI Potentiometer | max. 4 | max. 4 |
| Protokoll | -- | gemäß IEC 62386-101 /-102 /-209 |
| Anzahl pro DALI System | -- | 104 |
| Achsmaß | 4 mm | 4 mm |
*Poti Up --> nicht mehr lieferbar. Wir empfehlen die Produkte von Lunatone DALI ROT
Geräteaufbau Power DALI Poti:
Das DALI-Power Poti wird mit folgendem Aufbau geliefert:
DALI-Potentiometer, Rahmen, Zentralplatte, Betätigungsknopf, Schraubklemmen (Details siehe Anleitung im Downloadbereich)
Funktionsweise des DALI-Reglers:
Bestimmungsgemäßer Gebrauch:
- Helligkeitseinstellung für Leuchten mit DALISchnittstelle
- Montage in Gerätedose nach DIN 49073
- Technische Daten beachten
Produkteigenschaften DALI Potentiometers:
- Wird am Gerät Netzspannung angeschlossen "= aktiver Betrieb", liefert es den Steuerstrom für 26 DALI-Teilnehmer.

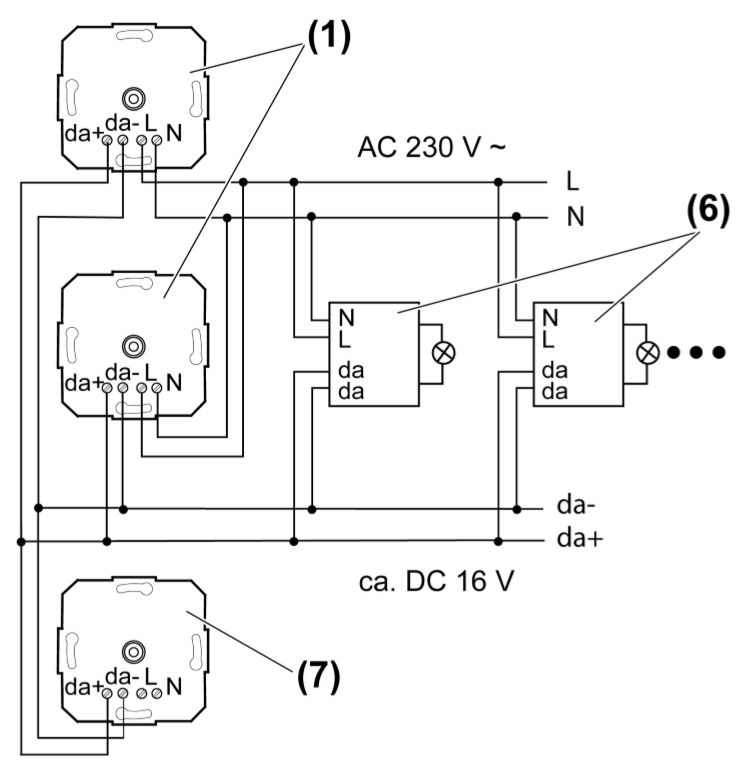

- Wird keine Netzspannung angeschlossen "= passiver Betrieb", versorgt sich das Gerät aus der DALI-Spannung und dient als zusätzliche Bedienstelle. - Parallelschalten von bis zu 4 "aktiven" DALIPotentiometern mit der Möglichkeit bis zu 104 DALI-Teilnehmer zu versorgen.
- Alle Bedienstellen haben die gleiche Funktionalität.
- Einspeichern einer Grundhelligkeit und einer festen Einschalthelligkeit möglich.
Um einen störungsfreien Betrieb zu gewährleisten, das Gerät nicht mit anderen DALI-Steuerungen kombinieren.
Verhalten nach Netzspannungsausfall
Bei Netzspannungswiederkehr wird die Beleuchtung in den Schaltzustand geschaltet, der vor Netzspannungsausfall vorlag. War die Beleuchtung eingeschaltet, wird die Einschalthelligkeit aufgerufen
Bedienung des DALI-Reglers
Die Bedienung kann von mehreren Bedienstellen aus erfolgen und gilt immer für alle angeschlossenen Teilnehmer, Broadcast.
Licht schalten mit dem DALI Potentiometer
- Betätigungsknopf drücken.
Helligkeit einstellen
- Betätigungsknopf drehen. Einschalthelligkeit speichern Beim Einschalten der Beleuchtung wird die Helligkeit eingestellt, die beim letzten Ausschalten vorlag. Soll die Beleuchtung immer mit der gleichen Helligkeit eingeschaltet werden, kann diese als Einschalthelligkeit gespeichert werden.
- Licht einschalten.
- Gewünschte Helligkeit einstellen. o Betätigungsknopf zweimal kurz hintereinander drücken, Doppelklick. Die Beleuchtung schaltet zweimal kurz auf maximale Helligkeit. Die Einschalthelligkeit ist gespeichert.
Einschalthelligkeit löschen
- Licht ausschalten.
- Betätigungsknopf zweimal kurz hintereinander drücken, Doppelklick. Die Beleuchtung schaltet nach etwa 2 Sekunden auf maximale Helligkeit. Die Einschalthelligkeit ist gelöscht
| Dimmbarkeit/Steuerung: | DALI, DALI DT8 |
|---|---|
| Farbtemperatur/Lichtfarbe: | Tuneable White |
Anmelden
sw_similar
Dimmbarer Drehschalter DALI ROT
70,26 €*
Drehschalter DALI ROT mit Steuermodul - Dimmen in DALI-Systemen
Hinweis: Dies ist auch das Alternativprodukt zu Dali Power Potentiometer.

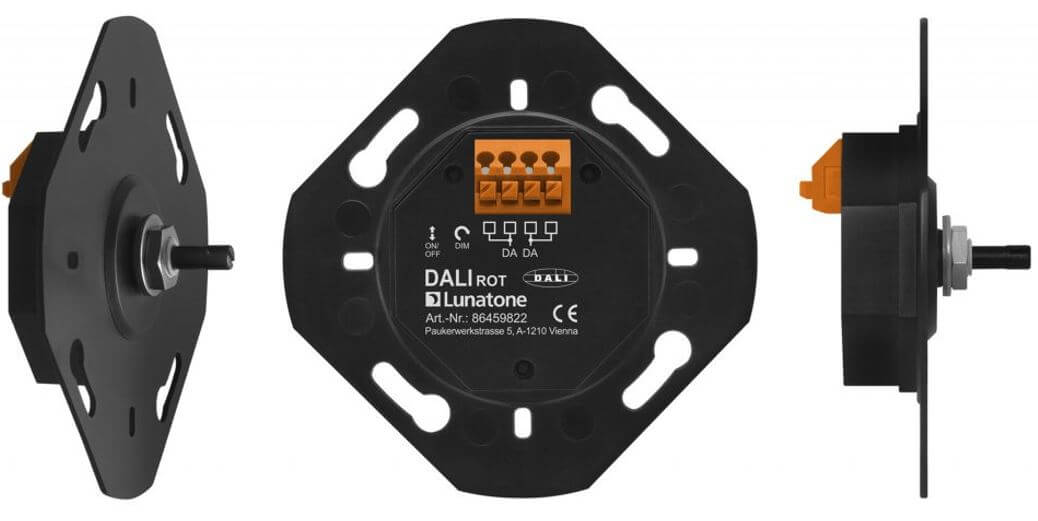

Mithilfe des hochfunktionalen DALI ROT Steuermoduls lassen sich je nach Variante die Helligkeit und Farbe von DALI Leuchten einstellen. Hierfür verfügt das Modul unter anderem über Versionen zur Steuerung von Tuneable White oder RGB/W fähigen Leuchten. Dabei können dem Druck- und Drehknopf individuelle DALI-Befehle zugeordnet werden. DALI ROT ist insbesondere für handelsübliche Unterputzdosen ideal geeignet und wird in Kombination mit den meisten Schalterprogrammen verwendet.
Produktüberblick / Features:
DALI Steuermodul zum Schalten, Dimmen und zur Einstellung von Farbe oder Farbtemperatur, je nach Variation (Dimmfunktion):
Intensity: Helligkeitssteuerung
TW: Steuerung von Helligkeit und Farbtemperatur von DT8 Tunable White Leuchten
RGB: Steuerung von Helligkeit und Farbe von DT8 RGB-Leuchten
RGBW: Steuerung von Helligkeit und Farbe/Weißkanal von DT8 RGBW-Leuchten
Multimasterfähig, d.h. Installation mehrer Module in einem DALI-Kreis
Einfache Software-Konfiguration sowie Montage in eine übliche Unterputzdose
Varianten auch mit direkter Busversorgung 70mA erhältlich (-PS)
Hinweise:
Das Steuermodul ist kompatibel mit Abdeckung und Drehknopf gängiger Hersteller. Passendes Zubehör ist auch unter dem nachfolgenden Link zu finden:
DALI ROT Zubehör - Drehknopf, Abdeckung und Adapter.
Detaillierte Anleitungen bezüglich Installation und Inbetriebnahmen sind dem beigefügten Datenblatt zu entnehmen (ab Seite 6).
Technische Daten:
Spezifikation DALI ROT (Standardversion):
Typ
DALI ROT
DALI ROT TW
DALI ROT RGB
DALI ROT RGBW
Artikelnummer
86459822
86459822-TW
86459822-RGB
86459822-RGBW
DALI-Interface, Versorgung:
Art des Eingangs
DALI, Versorgung
Kennzeichnung Klemmen
DA, DA
Spannungsbereich
9,5V ... 22,5 VDC nach IEC62386
Typ. Stromaufnahme DALI
1.6 mA
Umgebungsbedingungen:
Transport- und Lagertemperatur
-20°C ... +75°C
Betriebstemperatur
-20°C ... +75°C
Rel. Luftfeuchte
15% ... 90%, nicht kondensierend
Allgemeine Daten:
Abmessungen (LxBxH)
70mm x 70mm x 45mm
Durchmesser Achse
4mm , Adapter für 6mm
Montage / Verwendung
Einbau Dose
Schutzklasse
II bei bestimmungsgemäßer Montage
Schutzart Gehäuse
IP40
Schutzart Klemmen
IP20
Bedienung
Drucktaster und Drehknopf
Funktion
Intensity
Intensity & Tunable White
Intensity & RGB
Intensity & RGBW
Spezifikation DALI ROT PS (Busversorgung):
Sofern in der nachfolgenden Tabelle bestimmte Kenndaten nicht anders angegeben werden, gelten die Informationen für die Standardversion.
Typ
DALI ROT
DALI ROT TW
DALI ROT RGB
DALI ROT RGBW
Artikelnummer
86459822-CH
86459822-TW-CH
86459822-RGB-CH
86459822-RGBW-CH
Eingang: L, N
Art des Eingangs
Versorgung, Netzspannung
Kennzeichnung Klemmen
N, L
Eingangspannungsbereich
230 VAC
Max. Eingangsstrom
17 mA
Netzfrequenz
50Hz / 60Hz
Leistungsaufnahme max.
2 W
Einschalt-Hochlaufzeit
<250 ms
Ausgang: DA+, DA-
Art des Ausgangs
DALI
Kennzeichnung Klemmen
DA-, DA+
Ausgangsspannungsbereich
12 VDC ... 20,5 VDC
Garantierter DALI Ausgangsstrom
70 mA
Max. DALI Ausgangsstrom
80 mA
Leerlauffest
Ja
Kurzschlussfest
Ja
Allgemeine Daten:
Abmessungen (LxBxH)
70mm x 70mm x 60mm
Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
Varianten ab 73,77 €*
