passend für z.B. TCI MP55HC/2

ATON DALI - Universeller LED-Konverter 250mA-700mA einstellbar, incl. DALI-Schnittstelle Der ATON DALI 30/250-700 von TCI dient als elektronischer LED Konverter/Vorschaltgerät zur Ansteuerung über DALI,  und ist zur Versorgung mit Konstantstrom betriebenen Power-LED Modulen/Leuchten oder LED Systemen die für Schutzklasse I, IP20 ausgelegt sind, hervorragend geeignet. Über einen Intergrierten Dip-Switch Schalter kann der Ausgangsstrom festgelegt werden.Zur Korrektur des Leistungsfaktors ist ein aktives Überschwingungsfilter Active Power Factor Corrector integriert. Die Nennleistung liegt bei 30W. Außerdem ist dieses EVG gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und Überlast aussreichend geschützt. Bei diesem TCI DALI Vorschaltgerät beträgt die Stromregelung + - 5% inklusive Temperaturschwankungen.Die ATON-Serie ist besonders durch ihre schmale Bauform beliebt und stellt so eine attraktive Alternative zu der bewährten Jolly-Serie von TCI dar. Typ: DC ATON 30/250-700 DALI Artikelnummer: 127370 / 127372 (BI) bzw. 151370/ 151372 (BI)Nennleistung: 13W bis 30W abhängig vom gewählten Konstantstrom.Konstantstrombereich wählbar in Schritten: 250mA-700mAMax. Ausgangsspannung 59VAbmessungen: L210/H21/B30  L179/H21/B30 (BI)Dieser Treiber bietet bis zu 30W Leistung bei Strömen von 250mA bis 700mA, welche sich in 16 Stufen über Dip-Switches einstellen lassen.Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (127372BI und 151372BI) Technische Daten zu 127370 / 127372 und 151370/ 151372 (BI):  Dip-SW  Leistung  Spg. sek  Strom sek Stellung 1  13 W  20...54V/ 52V*  250mA const. Stellung 2  15 W  15...54V/ 52V*  280mA const. Stellung 3  16.5 W/16W*  10...54V/ 52V*  310mA const. Stellung 4  18 W    2/3*...54V/ 52V*  340mA const. Stellung 5  19.5 W/20W*    2/3*...54V/ 52V*  370mA const. Stellung 6  21 W    2/3*...54V/ 52V*  400mA const. Stellung 7  22.5 W/23W*    2/3*...54V/ 52V*  430mA const. Stellung 8  24 W/25W*    2/3*...54V/ 52V*  460mA const. Stellung 9  26 W    2/3*...54V/ 52V*  490mA const. Stellung 10  27.5 W/26W*    2/3*...50V/ 50*V  520mA const. Stellung 11  29 W/27W*    2/3*...50V/ 50V*  550mA const. Stellung 12  30 W/29W*    2/3*...50V/ 50V*  580mA const. Stellung 13  30 W    2/3*...50V/ 50V*  610mA const. Stellung 14  30 W    2/3*...46V/46V*  640mA const. Stellung 15  30 W    2/3*...45V/45V*  670mA const. Stellung 16  30 W    2/3*...43V/43V*  700mA const. * Version TCI 151370/ 151372 (BI) mit AM-Dimmung versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden.Wirkungsgrad der 127370/ 127372 (BI) und 151370/ 151372 (BI) in Abhängigkeit der Leistung: >88%Ausführliche Beschreibung zum LED Konverter entnehmen Sie bitte den Datenblättern im Download-Bereich.

BMU MD - Kompakter LED-Treiber 10W dimmbar Dimmbarer LED-Treiber 10W | Triac Dimmbar | 250mA - 700mA | Quadratische Bauform mit Federklemmkontakten Die BMU MD -Serie versteht sich als LED-Konstantstromquelle mit geringen quadratischen Abmessungen insbesondere für den Einbau in Leuchten. Die Ausführung MD ist dimmbar über Phasenan/abschnittsdimmer. Der 10W-Treiber ist verfügbar für Stromstärken von 250mA (nur 7W), 350mA, 500mA und 700mA. Einfache Montage durch Federklemmkontakte. Merkmale der BMU MD-Serie von TCI (127396, 127390, 127392, 127394): SELV <60 V Eingangsspannungsbereich (198 - 264V) Aktive Power-Faktor-Korrektur Geeignet für automatische Maschinenverkabelung Treiber für Geräteeinbau (Built In) Kann für Beleuchtungseinrichtungen der Klasse I und II genutzt werden Ein- und Ausgabeklemmleiste auf derselben Seite (Kabelquerschnitt bis zu 1,5 mm² / AWG15).     Artikel Art.Nummer Leistung Spg.sek (keine Dimmung) Spg.sek (Dimmung) Strom sek # LED  250mA BMU MD 127396 7 W 12...28 V 14...28 V 250mA konst. 4-8 350mA BMU MD 127390  10 W 8,5...28 V 12...28 V 350mA konst. 3-8 500mA BMU MD 127392  10 W 6...20 V 10...20 V 500mA konst. 2-5 700mA BMU MD 127394  10 W 3...14 V  6...14 V 700mA konst. 1-4      Zusätzliche Eigenschaften für BMU MD Befestigung mit Schraube möglich Kompakte Bauform Flicker (Output Ripple)  < 20% Schutz: gegen Überhitzung und Kurzschlüsse; gegen Netzspannungsspitzen; gegen Überlastung Thermischer Schutz = C.5.a. Weitere Details zum TCI BMU MD xxx entnehmen Sie bitte dem Datenblatt (Download-Tab)

BMU - Kleiner LED-Treiber 12W von TCI Kompakter LED-Treiber 12W | schaltbar | 210mA - 700mA | Quadratische Bauform mit Federklemmkontakten Die BMU-Serie versteht sich als LED-Konstantstromquelle mit geringen quadratischen Abmessungen insbesondere für den Einbau in Leuchten. Einfache Montage durch Federklemmkontakte. Der 12W-Treiber ist verfügbar für Stromstärken von 210mA, 280mA, 350mA, 500mA und 700mA. Merkmale der DC 12W BMU-Serie von TCI (122796, 122797, 122790, 122794, 122792): SELV <60 V Großer Eingangsspannungsbereich (AC und DC) Geeignet für automatische Maschinenverkabelung Nicht dimmbar Treiber für Geräteeinbau (Built In) Geeignet für Beleuchtungseinrichtungen der Klasse I und II Einzelne Klemmleiste für Primär- und Sekundär-Stromkreis (Kabelquerschnitt bis zu 1,5 mm² / AWG15) Ein- und Ausgabeklemmleiste auf derselben Seite Flicker (Output Ripple)  < 3% Artikel Artikel Nr. Leistung Spg.sek Strom sek # LED  DC   6W 210mA BMU 122796   6,5 W 3...33 V 210mA konst.  1-9 DC   9W 280mA BMU 122797      9 W 3...33 V 280mA konst.  1-9 DC 12W 350mA BMU 122790    12 W 2...31 V 350mA konst.  1-8 DC 12W 500mA BMU 122794    12 W 2...24 V 500mA konst.  1-6 DC 12W 700mA BMU 122792    12 W 2...16 V 700mA konst.  1-4 Weitere Eigenschaften der 12W Konstantstromtreiber BMU Befestigung mit Schrauben möglich. Kompakte Bauform. Schutz: gegen Überhitzung und Kurzschlüsse; gegen Netzspannungsspitzen; gegen Überlastung Stromregulierung -6 %  /+ 5 % einschließlich Temperaturkurve. Prüfzeichen: KEMAKEUR ENEC UL (Klasse II) CCC Weitere Details zum TCI BMU 12W entnehmen Sie bitte dem Datenblatt (Download-Tab)

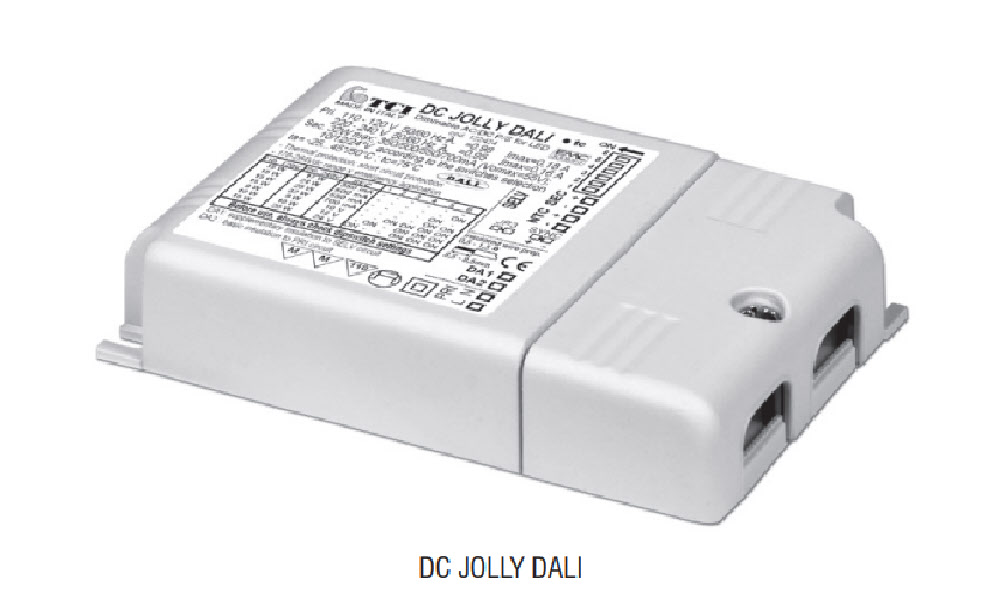

LED Treiber DC Jolly DALI - dimmbar Der kleine Bruder des "Maxi Jolly DALI" gilt als Bindeglied zwischen den LED Treibern: Mini- und Maxi Jolly. Geeignet für 68mm Deckenlöcher für z.B. Deckeneinbau von LED-Spots. (Bei ausreichendem Deckenabstand!) TCI DC Jolly: Universell dimmbar über DALI Einfach einstellbarer Konstantstrom, bzw. -Spannung über Dip-Schalter. Dadurch ein universell einsetzbarer Multi-Strom, bzw. Multi-Spannungskonverter.  Flicker ( Output Ripple ) <= 3% In verschiedenen Versionen erhältlich (PWM, Hybrid, AM) TCI 125424 (bis zu 32W) ist der technologisch verbesserte Nachfolger des #123424. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" incl. Aktivierung Konstantspannungsbetrieb (vgl. 123424) und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid)TCI 151424 (bis zu 32W) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm.Achtung: Kein Konstantspannungsbetrieb möglich. Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (123458, 125458, 151458) Dip-SW Leistung Spg. sek Strom sek Stellung 1 12 W 10...48 V 250mA const. Stellung 2 14 W 10...48 V 300mA const Stellung 3 17 W 5...48 V 350mA const Stellung 4 19 W 5...48 V 400mA const Stellung 5 22 W 5...48 V 450mA const Stellung 6 24 W 5...48 V 500mA const Stellung 7 26 W 5...48 V 550mA const Stellung 8 28 W 5...48 V. 600mA const Stellung 9 31 W 5...48 V 650mA const Stellung 10 32 W 5...48 V 700mA const Stellung 11* 10 W 12 V constant 900mA max Stellung 12* 20 W 24 V constant 830mA max *Stellung 11/12 nur für 125424/125458 verfügbar.Wirkungsgrad in Abhängigkeit der Leistung: 20W bis 32W: 84% - 91% DC Jolly DALI, wie alle TCI Jolly Konverter können über Sync-Kabel miteinander verbunden werden. (nur im PWM-Mode) Bis zu 10 Konverter (Slaves) lassen sich über einen Master zusammen schalten. DALI-Steuerung und Installationsmaterial sind nicht im Lieferumfang enthalten. Spartipp: Master als DALI und die Slaves die preiswertere Variante DC Jolly ohne DALI einsetzen. Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid. Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt. Auf Anfrage ist dieses Produkt auch als Built-In Version (ideal für Geräteeinbau) mit veränderter Bauform (siehe Datenblatt) erhältlich.

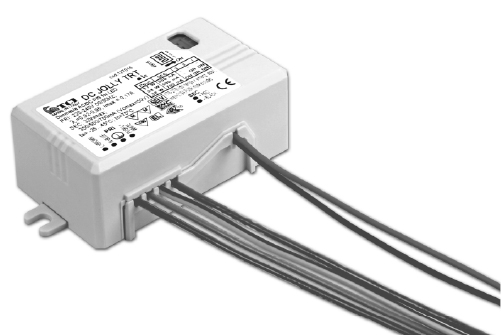

TCI LED Konstantstromquelle über Dip Switch einstellbar 350mA-700mA | #dimmbar Konstantstromquelle mit Anschlussleitungen ♦ Tastdimmung ♦ 350mA - 700mA ♦ bis zu 32W ♦ für schnelle Integration in Klemm-Systeme Der DC Jolly 127016 ist ein über DIP-SWITCH einstellbarer, elektronisch-dimmbarer Treiber mit herausgeführten Anschlussleitungen für die schnelle Integration in Klemm-Systeme. Dieser Treiber bietet bis zu 32W Leistung bei Strömen von 350mA bis 700mA, die sich in 8 Stufen über Dip-Switches einstellen lassen. Diese KSQ ist hervorragend geeignet zur Versorgung von mit Konstantstrom betriebenen Power-LED Modulen/Leuchten oder LED Systemen die für Schutzklasse I, IP20 (Schutzleiter als Anschlussleitung vorhanden) ausgelegt sind. Über einen integrierten Dip-Switch Schalter kann der jeweilig gewünschte Ausgangsstrom festgelegt werden. Mittels PUSH-Funktion kann die Lichtdimmung/ Helligkeitseinstellung geregelt werden. Zur Korrektur des Leistungsfaktors ist ein aktiver Überschwingungsfilter integriert. Die Maximalleistung liegt bei 32W. Außerdem ist dieses EVG gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und Überlast geschützt. Artikelnummer: 127016 Nennleistung: 17W bis 32W abhängig vom gewählten Konstantstrom. Konstantstrombereich wählbar in Schritten: 350mA-700mA Nennspannung 220 - 240V Frequenz 50 ... 60 Hz AC-Betriebsbereich 198 - 264 V DC-Betriebsbereich 176 - 276 V Abmessungen: L78/H27/B40   Dip-SW Leistung Spg. sek Strom sek. max #LEDs Stellung 1 17W 20...50V  350mA konst 14 Stellung 2 20W 20...50V  400mA konst. 14 Stellung 3 22W 20...50V 450mA konst 14 Stellung 4 24W 10...50V 500mA konst. 14 Stellung 5 26W 10...50V 550mA konst. 14 Stellung 6 28W 2...50V 600mA konst. 14 Stellung 7 30W 2...50V 650mA konst. 14 Stellung 8 32W 2...50V 700mA konst. 14 Wirkungsgrad der Konstantstromquelle 127016 in Abhängigkeit der Leistung: >88% Eigenschaften zu TCI 127016 DC Jolly TRT: Multipower-Treiber mit DIP-Schalter zur Auswahl des Ausgangsstromes Stand-by-Leistung unter 0,25 W Treiber für den integrierten Einsatz Es kann für Beleuchtungsgeräte der Schutzklasse I verwendet werden Lieferung mit Kabeln an primären und sekundären Stromkreisen für die Verbindung Aktiver Leistungsfaktorkorrektor. Stromregelung ± 6% einschließlich Temperaturschwankungen Schutz: gegen Überhitzung und Kurzschlüsse; gegen Netzspannungsspitzen; gegen Überlastung. Wärmeschutz = C.5.a Besonderheiten zu DCJolly TRT: Lichtregelung/ Helligkeitseinstellung 0 / 0,5 - 100% mittels PUSH-Funktion Lichtregelung/ Helligkeitseinstellung 0 / 0,5 - 100% mittels PUSH-Funktion (L Netzspannung: 170 Kohm): Einen kurzen Druck zum Ein- und Ausschalten Ein längerer Druck, um die Lichtintensität zu erhöhen oder zu verringern Regelung stoppt automatisch bei Minimal- und Maximalwerten Für einen weiteren Ein-, Regel- oder Aus-Befehl den Taster loslassen und den gewünschten Befehl erneut eingeben. PUSH-Dimmen ist mit einer Speicherfunktion ausgestattet. Die Maximale Länge der Kabel vom Taster bis zum Treiber sollte max.15m betragen. Ausführliche Beschreibung zur LED Konstantstromquelle entnehmen Sie bitte dem Datenblatt im Download-Bereich.

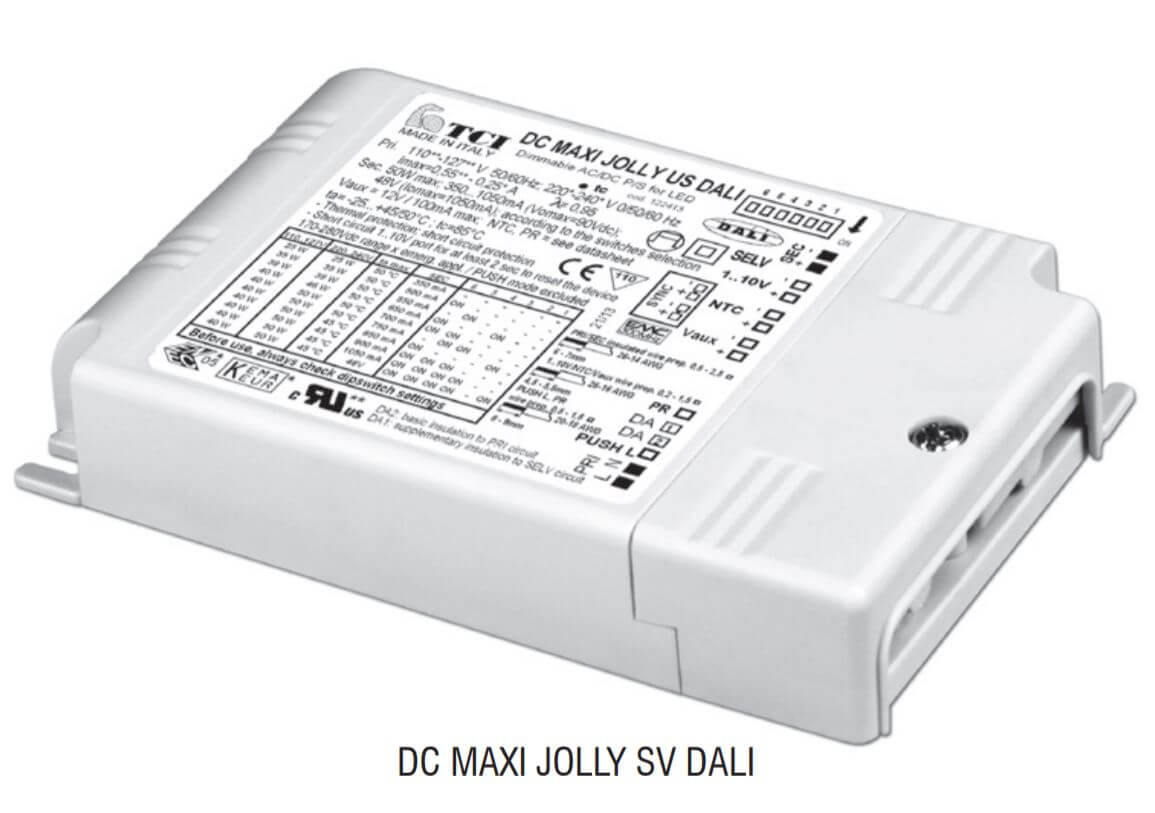

TCI DC MAXI JOLLY SV DALI Multipower-Treiber mit Dip-Schalter für die Auswahl des Ausgangsstroms. IP20 unabhängiger Treiber für den Innenbereich (DC MAXI JOLLY SV DALI). Klasse II Schutz gegen Stromschlag für direkte oder indirekte Ansprechpartner (DC MAXI JOLLY SV DALI). Treiber für den eingebauten Gebrauch (DC MAXI JOLLY SV BI DALI). Es kann für Beleuchtungseinrichtungen der Schutzklasse I und II verwendet werden (DC MAXI JOLLY SV BI DALI) Aktive Leistungsfaktor-Korrektur. Analog-Eingang (NTC) für den Anschluss von thermischen Sensoren. Zusatzausgang 12 V max. 100 mA. Stärkte Regelung ±5% einschliesslich Temperaturschwankungen. Eingangs- und Ausgangsklemmen auf der gleichen Seite (Drahtquerschnitt bis 2,5 mm2 / AWG13). Klemmschrauben auf Primär- und Sekundärschaltungen für Kabel mit Durchmesser: min. 3 mm – max. 8 mm (DC MAXI JOLLY SV) DALI).

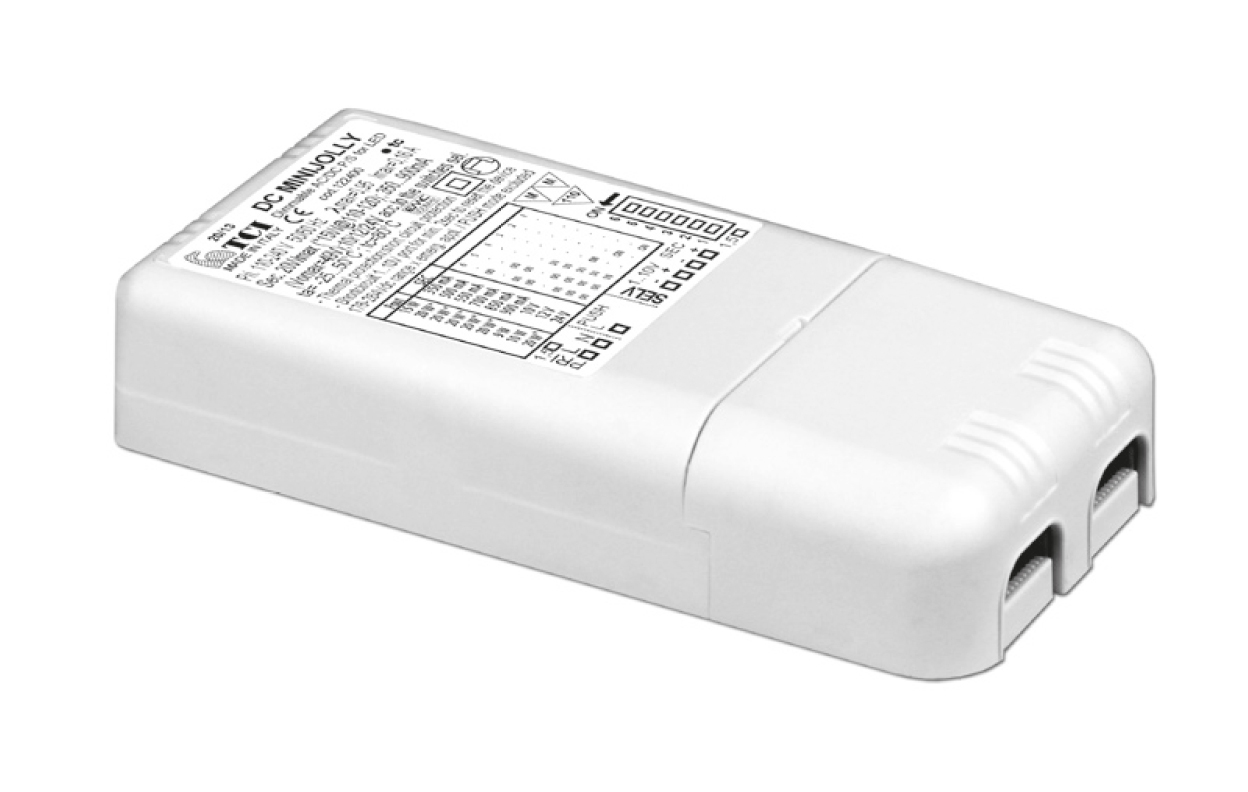

DC Mini Jolly LC  1-10V & Push - Konstantstromquelle 100mA - 380mA, dimmbar Der TCI Treiber 123401 (Nachfolger des 122401) Low Current mit 20 Watt kann via Dip-Schalter in 8 Stufen von 100mA bis 380mA Konstantstrom betrieben werden. Zusätzlich steht eine Dip-Schalter Position zum Betrieb mit 24 Volt Konstantspannung zur Verfügung (nur 123401).Dimmung über 1-10V & Push-Button-Funktion (Taster-Betrieb).Das Modell 151401 (BI) verfügt zusätzlich noch über die Möglichkeit der AM-Dimmung. Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar. Flicker ( Output Ripple ) <= 3% Ansteuerung über 1-10V Schnittstelle oder Taster. Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.  TCI 123401 und der 151401 sind geschützt gegen: Überhitzen Kurzschluss Netzüberspannung Überlast Schutzklasse II gegen elektrischen Schlag  Built in Version (TCI 123401BI, 151401BI): Veränderte Bauform Ideal für Geräteeinbau Geeignet für Beleuchtungseinrichtungen der Schutzklasse I und II Version TCI 123401BI und TCI 151401BI ist für Built-in Verwendung. (ohne Zugentlastung und Klemmenabdeckung)Version TCI 123401 und TCI 151401 besitzt eine Klemmenabdeckung incl. Zugentlastung Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 123401/ TCI 123401BI)  Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 5,3 W 20...53 V 100mA const. max. 15 Stellung 2 7,5 W 10...53 V 140mA const. max. 15 Stellung 3 9,5 W 2...53 V 180mA const. max. 15 Stellung 4 12 W 2...53 V 220mA const. max. 15 Stellung 5 14 W 2...53 V 260mA const. max. 15 Stellung 6 16 W 2...53 V 300mA const. max. 15 Stellung 7 18 W 2...53 V 340mA const. max. 15 Stellung 8 20 W 2...53 V 380mA const. max. 15 Stellung 9 9 W 24 V const. 380mA max - Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 151401/ TCI 151401BI)  Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 5,4 W 20...54 V 100mA const. max. 15 Stellung 2 6,4 W 20...54 V 120mA const. max. 15 Stellung 3 7,5 W 10...53 V 140mA const. max. 15 Stellung 4 8,5 W 2...53 V 160mA const. max. 15 Stellung 5 9,5 W 2...53 V 180mA const. max. 15 Stellung 6 10,6 W 2...53 V 200mA const. max. 15 Stellung 7 12 W 2...53 V 220mA const. max. 15 Stellung 8 12,5 W 2...53 V 240mA const. max. 15 Stellung 9 14 W 2...53 V 260mA const. max. 15 Stellung 10 15 W 2...53 V 280mA const. max. 15 Stellung 11 16 W 2...52,5 V 300mA const. max. 15 Stellung 12 17 W 2...52 V 320mA const. max. 15 Stellung 13 18 W 2...52 V 340mA const. max. 15 Stellung 14 19 W 2...52 V 360mA const. max. 15 Stellung 15 20 W 2...52 V 380mA max max. 15 Wirkungsgrad des 1-10V & Push LED Treibers in Abhängigkeit der Leistung: >87% Taster und Installationsmaterial sind nicht im Lieferumfang enthalten Ausführliche Beschreibung der Konstantstromquelle entnehmen Sie bitte dem Datenblatt.

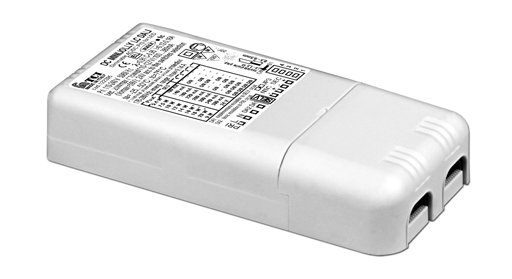

DC Mini Jolly LC DALI - Konstantstromquelle 100mA - 380mA, für kleine Ströme, dimmbar Vater:Der TCI Treiber 123395 (PWM) und 151395 (AM-Version)  Low Current mit 20 Watt kann via Dip-Schalter in 8 Stufen von 100mA bis 380mA Konstantstrom betrieben werden. Zusätzlich steht eine Dip-Schalter Position zum Betrieb mit 24 Volt Konstantspannung zur Verfügung.   Multi-Strom, bzw. Spannungs-Konverter - DC Mini Jolly LC DALI Diesen Treiber gibt es in aktuell in vier Ausführungen, entsprechend für Geräteeinbau (Built-In) ohne, bzw. auch mit Zugentlastung für z.B Verwendung in der Zwischendecke. In Sachen Dimmung ist dieser Treiber erhältlich mit Pulsweitenmodulation (PWM) oder mit linearer Regelung (AM = Amplitudenmodulation) für flickerfreies Licht.    TCI 123395 / 151395 (Nachfolger des 122395) ist geschützt gegen: Überhitzen Kurzschluss Netzüberspannung Überlast Schutzklasse II gegen elektrischen Schlag  Built in Version (TCI 123396, 151396): Veränderte Bauform Ideal für Geräteeinbau Geeignet für Beleuchtungseinrichtungen der Schutzklasse I und II Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 5,3 W 10...53 V 100mA const. max. 15 Stellung 2 7,5 W 10...53 V 140mA const. max. 15 Stellung 3 9,5 W 10...53 V 180mA const. max. 15 Stellung 4 12 W 10...53 V 220mA const. max. 15 Stellung 5 14 W 10...52 V 260mA const. max. 15 Stellung 6 16 W 10...52 V 300mA const. max. 15 Stellung 7 18 W 10...51 V 340mA const. max. 15 Stellung 8 20 W 10...51 V 380mA const. max. 15 Stellung 9 9 W 24 V const. 380mA max - Flicker ( Output Ripple ) <= 3% Wirkungsgrad des DALI LED Treibers in Abhängigkeit der Leistung: >88% Ausführliche Beschreibung Konstantstromquelle 100mA - 380mA entnehmen Sie bitte dem Datenblatt.
