DALI Konverter zur Umwandlung von 0-10V Analogsignalen auf DALI Mit dem kompakten Schnittstellenmodul der Firma Lunatone ist das Umwandeln von analogen Signalen der 0-10V Steuerung in ein digitales DALI Signale ein Leichtes. Wählen Sie jetzt Ihr bevorzugtes Modell des DALI Konverters aus den Varianten mit bzw. ohne OFF-Funktion und einem Dimmbereich von entweder 1-100% oder 10-100%. Die Spezifikationen des DALI Konverters im Überblick: Die eingelesene 0-10V Spannung wird via Broadcast an den DALI-Subkreis ausgegeben. Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet. Ein lineares 100k-Potentiometer kann direkt an den 0-10V zu DALI Konverter angeschlossen werden. Das Modul wird mit einem 12-24V Netzteil oder einem DALI-Kreis versorgt, bei beliebiger Polarität. Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI (Direct Arc Power Level). Integrierte Busversorgung für einen DALI-Subkreis mit bis zu 4 Standard-DALI Lasten (10mA), Erweiterung auf bis zu 64 Lasten mit DALI-Expander möglich. Die Standardanwendung für den 0- 10V auf DALI Converter ist demnach die direkte Steuerung von bis zu 4 DALI-EVGs mit einem 0-10V Steuergerät. Eine galvanische Trennung zwischen DALI-Ausgang (10mA) und 0-10V Eingang bzw. 24V-Versorgung kann mit einem DALI-Expander realisiert werden Diverse Varianten für verschiedene Ausgangsleistungsbereiche sowie Ein/Ausschaltverhalten erhältlich. Technische Daten: Typ 0-10V / DALI Konverter Funktion: Umwandler typischer Strombedarf: 4,1mA + Strombedarf für DALI Subkreis Ausgang: DALI, Imax = 10 mA Spannungsversorgung: 12 V - 24 V bei beliebiger Polarität Eingang: 0 - 10 V Schutzart: IP20 Drahtlänge zum 0 - 10 V Steuergerät: 50 cm Querschnitt Anschlussdrähte: 0,5 - 1,5 mm2 Temperatur: 0 °C - 50 °C Maße (LxBxH): ca. 40x28x15 mm     Die Varianten mit den folgenden Spezifikationen sind erhältlich:   Aktiver und Passiver Eingang verfügbar (universelle Verwendung und lösen nachstehende Varianten  aktuell schrittweise ab) mit OFF-Funktion (1%-100%): 86468352-001 mit OFF-Funktion (10%-100%): 86468352-010 ohne OFF-Funktion (1%-100%): 86468352-101 ohne OFF-Funktion (10%-100%): 86468352-110 Aktiver Eingang (Modul stellt Versorgungspannung bereit, direkter Anschluss eines (linearen) 100k?-Potentiometer möglich, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-A mit OFF-Funktion (10%-100%): 86468352-010-A ohne OFF-Funktion (1%-100%): 86468352-101-A ohne OFF-Funktion (10%-100%): 86468352-110-A Passiver Eingang (das Modul liefert keine Spannung, geeignet zur Steuerung mit  0-10V Analogsignal, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-P mit OFF-Funktion (10%-100%): 86468352-010-P ohne OFF-Funktion (1%-100%): 86468352-101-P ohne OFF-Funktion (10%-100%): 86468352-110-P

Für die Umsetzung von 0-10V Steuerung auf DALI mit integriertem DALI PS Das kompakte Schnittstellenmodul wandelt 0-10V Steuersignale in DALI-Dimmwerte um. Durch dieses Modul können Sie aus verschiedenen Dimmcharakteristiken auswählen. Der Konverter besitzt einen passiven und aktiven 0-10V Eingang und kann bis zu 10 Standard DALI-Lasten versorgen. Die integrierte Stromversorgung des Interface wird über eine Änderung der 0-10V Eingangsspannung erreicht. Diese veränderte Spannung ist kleiner als 1%. Das Modul wird mit 12-24V versorgt. Durch Einfügen eines DALI- Expanders kann man eine galvanische Trennung zwischen den am DALI-Ausgang angeschlossenen EVGs und dem 0-10V Eingang erzielen. Übersicht der Funktionen 0-10V zu DALI Konverter mit DALI Stromversorgung: Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI-Dimmwerte Integrierte Busversorgung für bis zu 10 Standard DALI-Lasten (30mA) Passiver und aktiver 0-10V Eingang Die 0-10V Spannung wird Broadcast als Dimmwert an den DALI-Subkreis ausgegeben Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet Das Modul wird mit 12-24V versorgt Einfache Auswahl aus verschiedenen Dimmcharakteristiken durch Setzen von Brücken Eine galvanische Trennung zwischen den am DALI-Ausgang (30mA) angeschlossenen EVGs und dem 010V Eingang (bzw. der 24V Versorgung) kann durch Einfügen eines DALI-Expanders erreicht werden Technische Daten zu 86468352-HS: Versorgungsspannung: 12V-24V Stromverbrauch: 4 mA + Strom für DALI Ausgang Eingang: 0-10V, passiv oder aktiv Ausgang: DALI Imax=30 mA Funktion: Signalwandler, Auswahl der Dimmcharakteristik durch Setzen von Jumpern Mechanische Daten: Umbegungstemperatur: -20°C bis +60°C Schutzklasse: IP20 Querschnitt Anschlussdrähte: 0,5 - 2,5 mm² Montage/ Gehäuseform: Hutschiene Maße: 98 x 17,5 x 56 mm Mehr Informationen zu diesem Produkt finden Sie im Datenblatt unter dem Download-Tab.

1Ch 0-10V LED PWM Dimmer / Booster Control GearLED -Vorschaltgerät (CV) mit einem Kanal - betreibbar als PWM Dimmer oder Booster.Das Gerät arbeitet bei Ansteuerung mit PWM Signalen (50Hz-1kHz) als PWM Booster, das PWM-Signal wird direkt am Ausgang wieder ausgegeben.Betrieb als PWM Dimmer mit einem 100kOhm Potentiometer oder anderen 0-10V Steuergeräten (aktiv und passiv)Versorgungsspannung 12V-48V DC Maximaler Anschlussstrom 16A, 1 PWM Ausgang (16Bit). Überblick: 1 Kanal LED PWM Dimmer Ermöglicht die Ansteuerung von Konstantspannungs-LED-Modulen Ansteuersignale: PWM (50Hz-1kHz), 100kOhm Potentiometer, 0-10V Steuergeräte (aktiv und passiv) Logarithmische Dimmer Kennlinie Analogeingang: Anschluss eines 100kOhm Potentiometers oder eines 0-10V Steuergeräts (aktiv oder passiv), Umwandlung des Steuersignals in ein entsprechendes PWM-Ausgangssignal PWM-Ansteuerung ausgelegt für Verwendung von LED Dimmer mit gemeinsamen Pluspol Versorgungsspannung 12V-48V DC Der maximale Anschlussstrom darf 16A nicht überschreiten geeignet für Leuchteneinbau und Deckeneinwurf   Elektrische Daten   Versorgung 12VDC-48VDC Maximaler Anschlussstrom Iinmax 16A Steuereingang PWM (50Hz-1kHz)100kOhm Potentiometer0-10V aktiv/passiv Technische Daten   Erwartete Lebensdauer (bei Tc<=75°C) >50000h Max. Leitungsquerschnitt 2.5 mm² Schutzart IP20 Gehäuse/Montage Deckeneinwurf Abmessungen (LxBxH) 120mm x 30mm x 22mmEMPFEHLUNG: Bei der Installation sollte darauf geachtet werden, die Leitungslängen zwischen DC Power Supply und LED Dimmer sowie zwischen LED Dimmer und LED Leuchten (LED-Strings) so kurz wie möglich zu halten um Einflüsse von Spannungsabfällen zu minimieren.Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

DALI DSI ModulDas DALI Interface Modul ist ein Umsetzer von DALI Bus auf DSI-Signale zur Integration DSI-basierter Betriebsgeräte in DALI Lichtsteuersysteme.Dieses kompakte Modul findet in konventionellen Unterputzdosen Platz und integriert DSI basierende Vorschaltgeräte wie PCA ECO für Leuchtstoffröhren, TEL Transformatoren für Halogenlampen oder Phasendimmer PHD in ein DALI-Lichtsteuersystem.Das Modul erhält vom DALI-Bus eine eigene Adresse und kann sowohl Gruppen als auch Szenen zugeordnet werden. Beschreibung: Kompaktes Konvertermodul Umsetzung von DALI-Befehlen in DSI-Signale Integration von bis zu 5 DSI-basierten Vorschaltegeräten (z.B.: Tridonic PCA ECO) in DALI-Lichtsteuersysteme 1 DALI Adresse, das Gerät kann Gruppen und Szenen zugeordnet werden Einfache Konfiguration über DALI-Cockpit Das Modul wird vom DALI-Kreis versorgt, es ist keine zusätzliche Versorgung notwendig Geeignet für Doseneinbau   Technische Kenndaten: Typ DALI DSI Artikelnummer 24034689 Elektrische Daten: Versorgung via DALI-line Typ.Stromaufnahme DALI 16 mA Anzahl der DALI Adressen 1 Ausgang DSI Steuerleistung Ausgang max. 5 Teilnehmer Technische Daten: Lager- und Transporttemperatur -20°C ... +75°C Betriebstemperatur -20°C ... +75°C Schutzklasse IP20 Anschlussdrähte 250mm / 0,75 mm² Montage / Verwendung Unterputzdose Abmessungen 41mm x 30mm x 11mm Alle weiteren Informationen zu DALI DSI entnehmen Sie bitte dem Datenblatt im Tab Downloads.

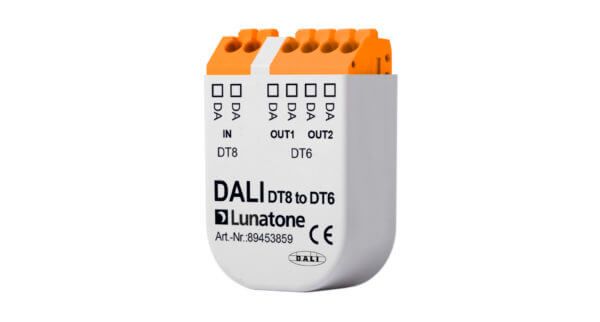

DALI DT8 to DT6 DALI-SchnittstellenmodulDas Modul ermöglicht Dimmen und die Einstellung der Farbtemperatur über DT8 Befehle auch an Leuchten mit zwei Dali DT6 Betriebsgeräten. Überblick: Für Tunable White Steuerung mit 2 DALI DT6 1Kanal-LED-Versorgungen Das Geräte verfügt über 1 DALI-Adresse (DT8, Type Tc) Separate Ausgänge für kalt- und warmweißen Kanal (Werkseinstellung) Alternative Ausgabe an Gruppen (G0 und G1) Systemgröße erweiterbar mit DALI Expander, DALI Expander3 oder DALI RepeaterPS Konfiguration mit PC-Softwaretool DALI-Cockpit und DALI USB Interface Typ DALI DT8 to DT6 Artikelnummer 89453859 Elektrische Daten   Steuereingang DALI Strombedarf DALI 2mA + Strombedarf Subkreis Ausgang 2xDALI Anzahl DALI Adressen 1 (DT8) Technische Daten   Zustand nach Netzrückkehr über DALI einstellbar Umgebungstemperatur -15°C-50°C Schutzart IP20 Max. Leitungsquerschnitt max. 1.5mm² Abmessungen (LxBxH) 58mm x 33mm x 15mmWeitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab

DALI PWM Schnittstelle von LunatoneDie DALI PWM Schnittstelle 86458508-100 wandelt DALI-Signale in ein galvanisch getrenntes PWM Signal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM Steuereingang in ein DALI-System (z.B für Meanwell HLG, HLN, NPF oder LPF Serie). Für das Ansteuern vieler Steuergeräte geeignet, da ein Ausgangsstrom bis zu 100mA getrieben werden kann.DALI Device Type 5 (IEC62386-206) kompatibel: Auswahl von linearer oder logarithmische Dimmkurve, umschaltbarer Ausgangsspannungsbereich (0-100% PWM / 10-100% PWM).Folgende Versionen können Sie bei uns erhalten: Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWM Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWM Umwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10V Umwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V  Produkteigenschaften Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal Zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang geeignet (z.B.: Meanwell HLG, HLN, NPF oder LPF Serie) Störsichere digitale Signalübertragung im Vergleich zu Typen mit analoger Ausgangsspannung Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal von 0%-100% Auswahl von linearer oder logarithmischer Dimmkurve (DT5) Ausgangsspannungsbereich um-schaltbar zwischen 0-100% und 10-100% (DT5) Max. Ausgangsstrom 100mA (Stromsenke, zur Steuerung vieler Treiber mit PWM-Steuereingang Maximale Spannung von 60V am Ausgang PWM-Frequenz mit Jumper umschaltbar (488Hz/976Hz) Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung Galvanische Trennung zwischen DALI und PWM-Ausgangssignal   Technische Daten Versorgung: aus DALI Bus typ. Stromaufnahme DALI: 3.1 mA Eingänge: DALI Ausgang: 0%-100% PWM 100mA, 60VDC max. PWM-Frequenz: 488Hz/976Hz 10% Maße (L x B x H): 39,7mm x 28,0mm x 14,2 mm Gewicht: ~10g Temperatur: 0 °C - 45 °C Schutzart: IP20 Anschlussdrähte Querschnitt: 0,5-1,5 mm2

Lunatone RS232 Interface bidirektionaler Datenverkehr Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232, mit RJ45 Stecker und Schraubklemmen. Ermöglicht z. B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Satusabfragen und Monitoring. Überblick: Serielles Schnittstellenmodul zum DALI-System; das Modul ermöglicht die Kommunikation mit DALIKomponenten über RS232 Einfaches Anbinden eines PCs oder einer SPS an ein DALI-System bidirektionaler Datenverkehr Adressierung, Konfiguration, Statusabfragen, Monitoring Kollisionserkennung Unterstützung  verschiedener proprietärer DALIProtokollerweiterungen galvanische Trennung Versorgung über den DALI-Bus und die serielle Schnittstelle Doppelt ausgeführte DALI-Klemmen Elektrische Daten: typ. Strombedarf DALI 10mA max. Strombedarf DALI 10mA SCI-Protokoll RS23238400 Baud, 8 Datenbits, keinParitätsbit, 1 Stopbit (38400, 8, n, 1) Versorgung 6-25V DC Typ. Strombedarf 5mA Max. Hochlaufzeit 150ms Technische Daten: Lager- und Transporttemperatur  -20°C ... +75°C Betriebstemperatur -20°C ... +75°C Schutzklasse IP20 Anschluss RS232 Schraubklemmen (max. 2.5mm²)RJ45 Buchse Anschluss DALI max. 2,5 mm² Montage HutschieneWeiteres entnehmen Sie bitte aus unseren Downloads. Art. Nr. 22176438-HS ersetzt: Art. Nr. 86458525 (DIN-Rail) Art. Nr. 22176438 (DIN-Rail RJ45) Art. Nr. 24166096 (Mouse)

0-10V zu DALI Konverter (1, 2 oder 3-Kanal) für Hutschienenmontage Das kompakte Modul wandelt 0-10V Steuersignale in DALI Dimmlevel um. Der 0-10V Eingang ist passiv, weshalb das Modul keine Spannung liefert. Somit ist es für Steuerung mit 0-10V Analogsignal geeignet. Die eingelesene 0-10V Spannung wird als Dimmwert an den gewünschten Wirkbereich im DALI-Kreis gesendet. Zum Auslösen des Vorgangs wird die 0-10V Eingangsspannung > 1% verändert. Das Modul wird über externe 12V bis 24V versorgt. Für den Betrieb benötigt dieses Modul eine DALI-Busversorgung. (DALI PS1 oder PS2) Mit Hilfe von DALI-Cockpit und DALI-USB Interface kann das Modul hinsichtlich Wirkbereich, Umwandlungscharakteristik und OFF-Funktion programmiert werden. Zwischen DALI-Bus und 0-10V Eingang bzw. 24V Versorgung besteht eine galvanische Trennung. Das Gerät ist mit 1 , 2 oder 3 Kanälen erhältlich   Technische Daten des  0-10V to DALI Converters: Typ 0-10V zu DALI Konverter Artikelnummer 86468353-1-HS 86468353-2-HS 86468353-3-HS Versorgung 12V-24V Eingangsstrom 5mA Eingang 1 x 0-10V/0,1mA 2 x 0-10V / 0,1mA 3 x 0-10V / 0,1mA Ausgang DALI Umgebungstemperatur -20°C bis 60°C Montage Hutschiene Schutzklasse IP20 Querschnitt Anschlussdrähte bis 2,5 mm² Abmessungen 98 x 56 x 18mm Weitere Details zum Lunatone 0-10V to DALI Konverter im Hersteller-Datenblatt (siehe Download-Tab)

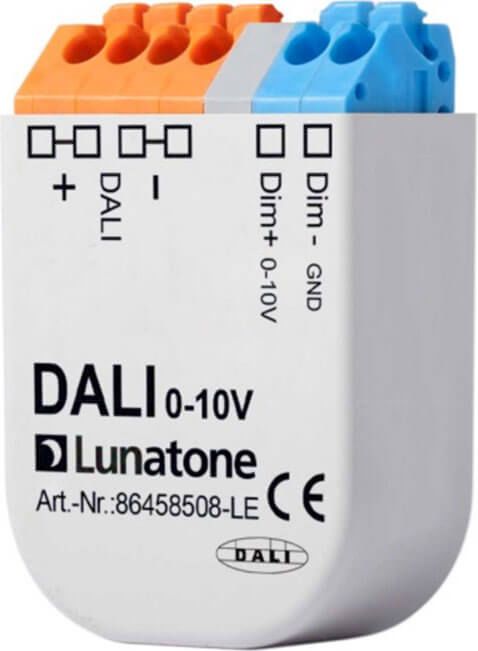

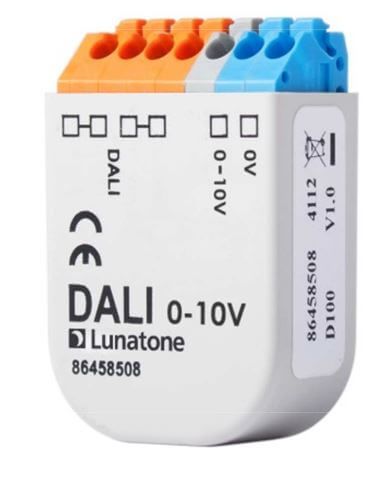

Einbinden von 0-10V Geräten in ein DALI System mit der Schnittstelle DALI 0-10V von LunatoneDiese Schnittstelle DALI 0-10V der Firma Lunatone wandelt DALI-Signale in ein analoges 0-10V Signal um. Somit wird das Einbinden von LED-Vorschaltgeräten oder EVGs mit 0-10V oder 1-10V Steuereingang in ein DALI-System ermöglicht.Durch die Auswahl von linearer oder logarithmischer Dimmkurve und entweder von 0-10V oder 1-10V Ausgangsspannungsbereich, wird die Schnittstelle DALI 0-10V IEC62386-206 konform (DALI Device Type 5).Folgende Versionen können Sie bei uns erhalten:Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWMUmwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWMUmwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10VUmwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V  Produkteigenschaften Umwandlung des DALI 8-Bit Arc-Power-Levels in eine analoge Ausgangsspannung von 0V bis 10V Hersteller-Spezifischer Mode zur Anpassung des Ausgangsspannungsbereichs (ab Firmware 2.0) Speziell für Geräte mit 0-10V Steuereingang Ausgangsspannungsbereich umschaltbar zwischen 0-10V und 1-10V Auswahl von linearer oder logarithmischer Dimmkurve (DT5) Das DALI 0-10V verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden  Mehrfach-Anschluss für DALI Strom am Ausgang beträgt max. 1mA Modul zum Umwandeln eines DALI Signals in ein 0-10V Analogsignal (DALI DT5) Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung, es ist keine zusätzliche Versorgung erforderlich. Das DALI 0-10V verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden    Technische Daten Eingänge: DALI Versorgung: via DALI typische Stromaufnahme DALI: <3 mA Ausgang: 0-10V (0%-100%) Analogspannung 1mA max. (Stromsenke) Maße (L x B x H): 39,7 mm x 28,0 mm x 14,2 mm Gewicht: ca. 10g Temperatur: 0 °C - 45 °C Schutzart: IP20 Querschnitt der Anschlussdrähte: 0.5-1.5 mm2

Schnittstelle DALI 0-10V PWM Schnittstelle zum Einbinden von Leuchten mit 0-10V Steuereingang in ein DALI-SystemDie Schnittstelle DALI 0-10V PWM 86458508-PWM wandelt DALI-Signale in ein PWM Ausgangssignal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM oder 0-10V Eingang in ein DALI-System. Der Ausgang kann bis zu 1mA treiben.Folgende Versionen können Sie bei uns erhalten:Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWMUmwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWMUmwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10VUmwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V Produkteigenschaften Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal Zum Ansteuern von elektronischen EVGs mit 0-10V Steuereingang geeignet, sofern diese über ein entsprechendes Eingangsfilter verfügen (z.B. von Meanwell, LG oder Philips) Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal (~500Hz) von 0%-100% Zwei Varianten von Steuerkennlinie verfügbar Strom am PWM-Ausgang: 1mA max.(Stromsenke) Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden Das Interface repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar Anschlussklemmen zum Durchschleifen des DALI-Bus Galvanische Trennung zwischen DALI und PWM-Ausgangssignal   Technische Daten Versorgung: aus DALI- Bus typ. Stromaufnahme* DALI: 3.1 mA Eingänge: DALI Ausgang: 488Hz PWM (0-100%) /1mA Stromsenke Maße (L x B x H): 42 mm x 28 mm x 14 mm Gewicht: ~10g Temperatur: 0 °C - 45 °C Schutzklasse: IP20 Anschlussdrähte Querschnitt: 0,5 - 1,5 mm2 *Bei typ. Versorgungsspannung (16VDC), ohne Kommunikation
