Schnittstelle DALI 0-10V 86458508

DALI PWM Schnittstelle von LunatoneDie DALI PWM Schnittstelle 86458508-100 wandelt DALI-Signale in ein galvanisch getrenntes PWM Signal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM Steuereingang in ein DALI-System (z.B für Meanwell HLG, HLN, NPF oder LPF Serie). Für das Ansteuern vieler Steuergeräte geeignet, da ein Ausgangsstrom bis zu 100mA getrieben werden kann.DALI Device Type 5 (IEC62386-206) kompatibel: Auswahl von linearer oder logarithmische Dimmkurve, umschaltbarer Ausgangsspannungsbereich (0-100% PWM / 10-100% PWM).Folgende Versionen können Sie bei uns erhalten: Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWM Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWM Umwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10V Umwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V  Produkteigenschaften Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal Zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang geeignet (z.B.: Meanwell HLG, HLN, NPF oder LPF Serie) Störsichere digitale Signalübertragung im Vergleich zu Typen mit analoger Ausgangsspannung Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal von 0%-100% Auswahl von linearer oder logarithmischer Dimmkurve (DT5) Ausgangsspannungsbereich um-schaltbar zwischen 0-100% und 10-100% (DT5) Max. Ausgangsstrom 100mA (Stromsenke, zur Steuerung vieler Treiber mit PWM-Steuereingang Maximale Spannung von 60V am Ausgang PWM-Frequenz mit Jumper umschaltbar (488Hz/976Hz) Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung Galvanische Trennung zwischen DALI und PWM-Ausgangssignal   Technische Daten Versorgung: aus DALI Bus typ. Stromaufnahme DALI: 3.1 mA Eingänge: DALI Ausgang: 0%-100% PWM 100mA, 60VDC max. PWM-Frequenz: 488Hz/976Hz 10% Maße (L x B x H): 39,7mm x 28,0mm x 14,2 mm Gewicht: ~10g Temperatur: 0 °C - 45 °C Schutzart: IP20 Anschlussdrähte Querschnitt: 0,5-1,5 mm2

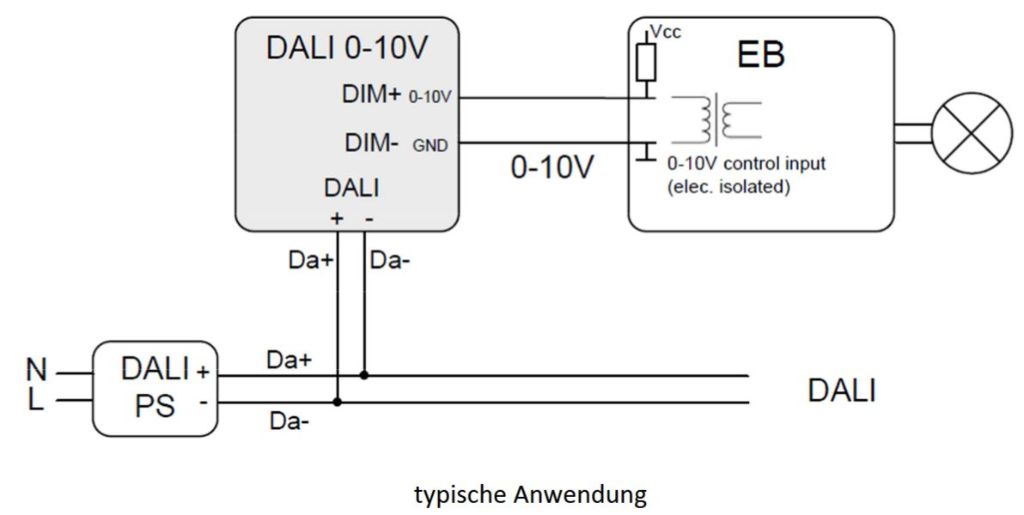

Schnittstelle DALI 0-10V PWM Schnittstelle zum Einbinden von Leuchten mit 0-10V Steuereingang in ein DALI-SystemDie Schnittstelle DALI 0-10V PWM 86458508-PWM wandelt DALI-Signale in ein PWM Ausgangssignal um und ermöglicht das Einbinden von EVGs oder LED-Vorschaltgeräten mit PWM oder 0-10V Eingang in ein DALI-System. Der Ausgang kann bis zu 1mA treiben.Folgende Versionen können Sie bei uns erhalten:Umwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 1mA Ausgangsstrom): 86458508-PWM Schnittstelle DALI 0-10V PWMUmwandeln eines DALI Signals in ein galvanisch getrenntes PWM Signal (bis 100mA Ausgangsstrom): 86458508-100 DALI PWMUmwandeln eines DALI Signals in ein 0-10V Analogsignal ohne galvanische Trennung: 86458508-LE Schnittstelle DALI 0-10VUmwandeln eines DALI Signals in ein 0-10V Analogsignal mit galvanischer Trennung: 86458508-AN Schnittstelle DALI 0-10V Produkteigenschaften Modul zur Umwandlung eines DALI-Signals in ein PWM-Ausgangssignal Zum Ansteuern von elektronischen EVGs mit 0-10V Steuereingang geeignet, sofern diese über ein entsprechendes Eingangsfilter verfügen (z.B. von Meanwell, LG oder Philips) Umwandlung des DALI 8-Bit ArcPower Levels in ein entsprechendes PWM-Signal (~500Hz) von 0%-100% Zwei Varianten von Steuerkennlinie verfügbar Strom am PWM-Ausgang: 1mA max.(Stromsenke) Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden Das Interface repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar Anschlussklemmen zum Durchschleifen des DALI-Bus Galvanische Trennung zwischen DALI und PWM-Ausgangssignal   Technische Daten Versorgung: aus DALI- Bus typ. Stromaufnahme* DALI: 3.1 mA Eingänge: DALI Ausgang: 488Hz PWM (0-100%) /1mA Stromsenke Maße (L x B x H): 42 mm x 28 mm x 14 mm Gewicht: ~10g Temperatur: 0 °C - 45 °C Schutzklasse: IP20 Anschlussdrähte Querschnitt: 0,5 - 1,5 mm2 *Bei typ. Versorgungsspannung (16VDC), ohne Kommunikation

DALI Konverter 86468352 zur Umwandlung von 0-10V Analogsignalen auf DALI Mit dem kompakten Schnittstellenmodul der Firma Lunatone ist das Umwandeln von analogen Signalen der 0-10V Steuerung in ein digitales DALI Signale ein Leichtes. Wählen Sie jetzt Ihr bevorzugtes Modell des DALI Konverters 86468352 aus den Varianten mit bzw. ohne OFF-Funktion und einem Dimmbereich von entweder 1-100% oder 10-100%. Die Spezifikationen des DALI Konverters im Überblick: Die eingelesene 0-10V Spannung wird via Broadcast an den DALI-Subkreis ausgegeben. Als Ereignistrigger wird eine Änderung der 0-10V Eingangsspannung (>1%) verwendet. Ein lineares 100k-Potentiometer kann direkt an den 0-10V zu DALI Konverter angeschlossen werden. Das Modul wird mit einem 12-24V Netzteil oder einem DALI-Kreis versorgt, bei beliebiger Polarität. Kompaktes Schnittstellenmodul zur Umwandlung von 0-10V Steuersignalen in DALI (Direct Arc Power Level). Integrierte Busversorgung für einen DALI-Subkreis mit bis zu 4 Standard-DALI Lasten (10mA), Erweiterung auf bis zu 64 Lasten mit DALI-Expander möglich. Die Standardanwendung für den 0- 10V auf DALI Converter ist demnach die direkte Steuerung von bis zu 4 DALI-EVGs mit einem 0-10V Steuergerät. Eine galvanische Trennung zwischen DALI-Ausgang (10mA) und 0-10V Eingang bzw. 24V-Versorgung kann mit einem DALI-Expander realisiert werden Diverse Varianten für verschiedene Ausgangsleistungsbereiche sowie Ein/Ausschaltverhalten erhältlich. Technische Daten: Typ 0-10V / DALI Konverter Funktion: Umwandler typischer Strombedarf: 4,1mA + Strombedarf für DALI Subkreis Ausgang: DALI, Imax = 10 mA Spannungsversorgung: 12 V - 24 V bei beliebiger Polarität Eingang: 0 - 10 V Schutzart: IP20 Drahtlänge zum 0 - 10 V Steuergerät: 50 cm Querschnitt Anschlussdrähte: 0,5 - 1,5 mm2 Temperatur: 0 °C - 50 °C Maße (LxBxH): ca. 40x28x15 mm     Die Varianten mit den folgenden Spezifikationen sind erhältlich:     Aktiver und Passiver Eingang verfügbar (universelle Verwendung und lösen nachstehende Varianten  aktuell schrittweise ab) mit OFF-Funktion (1%-100%): 86468352-001 mit OFF-Funktion (10%-100%): 86468352-010 ohne OFF-Funktion (1%-100%): 86468352-101 ohne OFF-Funktion (10%-100%): 86468352-110 Aktiver Eingang (Modul stellt Versorgungspannung bereit, direkter Anschluss eines (linearen) 100k?-Potentiometer möglich, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-A mit OFF-Funktion (10%-100%): 86468352-010-A ohne OFF-Funktion (1%-100%): 86468352-101-A ohne OFF-Funktion (10%-100%): 86468352-110-A Passiver Eingang (das Modul liefert keine Spannung, geeignet zur Steuerung mit  0-10V Analogsignal, phaseout): mit OFF-Funktion (1%-100%): 86468352-001-P mit OFF-Funktion (10%-100%): 86468352-010-P ohne OFF-Funktion (1%-100%): 86468352-101-P ohne OFF-Funktion (10%-100%): 86468352-110-P
