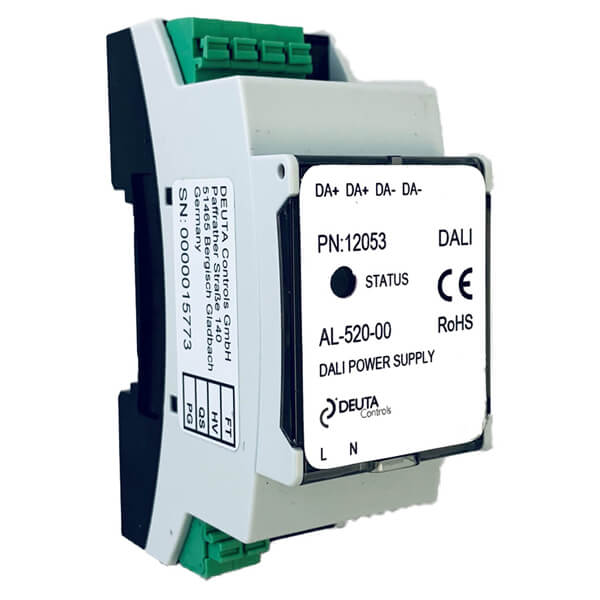

AL-520-00 DALI POWER SUPPLY Mit dem AL-520-00 DALI Power Supply haben Sie eine zuverlässige Versorgung mit einer Eingangsspannung von 230V AC und einer DALI konformen Ausgangsspannung bei bis zu 240mA Ausgangsstrom.Deweiteren ist das Gerät mit einer Breite von 2TE für die Montage auf eine Tragschiene geeignet.  Eigenschaften AL-520-00 DALI Power Supply: Versorgungsspannung: 230V AC 1x Das Betriebsgerät (je 2 Klemmen für + und - in Push-In Technik) 1x Status LED Bitte beachten Sie, dass Sie jeweils ein DALI Netzteil pro Linie / Segment (max. 64 DALI EVG) benötigen. Technische Daten: DALI Anzahl 1 Ausgangsstrom Max. 240 mA(+/-5%) Ausgangsspannung Typ. 16V DC (+/- 5%) Versorgung  Versorgungsspannung 230V AC (+/- 10%) Leistungsaufnahme max. 5,0W / 22mA Sicherung Integriert, nicht zurückstellend Umgebungsbedingungen Betriebstemperatur +0°C bis +50°C Lagerungstemperatur -20°C bis +70°C Luftfeuchtigkeit 10% bis 95% relative Luftfeuchtigkeit, nicht kondensierend Schutzklasse IP20 Abmessungen und Gewicht   Gewicht 68 g Abmessungen (in mm) 94 x 36 x 60 (2TE) EMV EN 61000-4-3:2006 + A1:2007 + A2:2010 EN 61000-4-4:2012 EN 61000-4-5:2014 EN 61000-4-6:2013 EN 61000-4-11:2004 EN 55015:2013 + A1:2015 CISPR 15:2013 + IS1:2013 + IS2:2013 + A1:2015 DIN EN 61547:2010-03 VDE 0875-15-2:2010-03 EN61547:2009 IEC 61547:2009 DIN EN 61547 Ber. 1:2010-07 VDE 0875-15-2 Ber. 1:2010-07 EN 61547:2009 Ber. Zu DIN EN 61547:2010-03 Weitere Informationen sowie die Gebrauchs- und Montageanleitung finden Sie im Download-Tab.

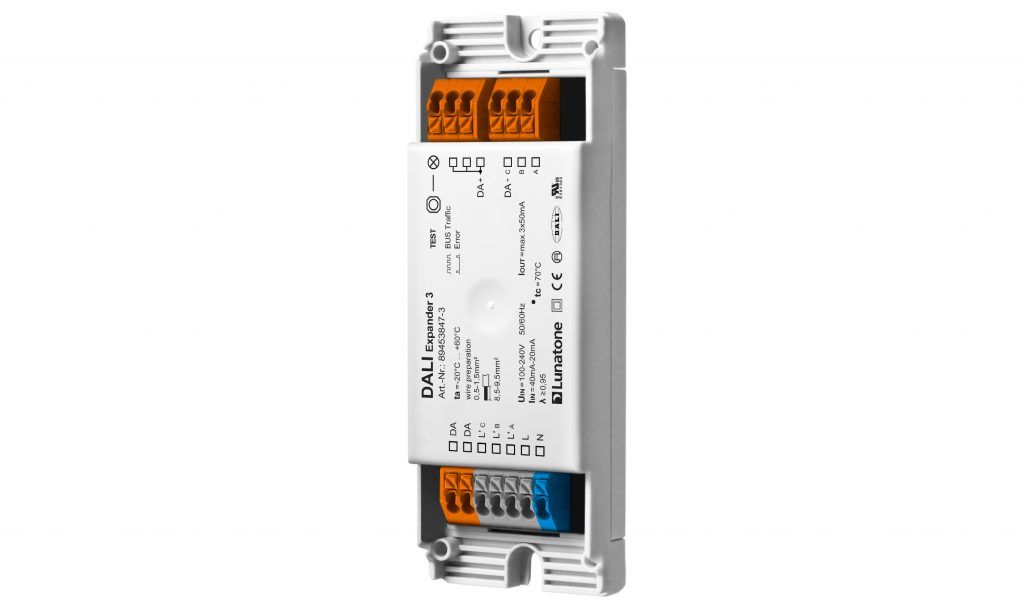

DALI Expander Einheit zur Erweiterung eines DALI-Kreises (mit integrierter Busversorgung für 3 DALI Subkreise) Mit dem DALI Expander 3 können drei DALI Subkreise eingerichtet und mit Energie und Information versorgt werden. So können weitere DALI Betriebsgeräte in den DALI Subkreisen über je eine DALI Adresse gesteuert werden (Broascast). Der DALI Expander 3 kann aber auch direkt über seine switch&dim Tastereingänge die DALI Geräte in den Subkreisen steuern. Der DALI Expander 3 verfügt über eine integrierte DALI Busversorgung für 3 mal 25 DALI Geräte in den Subkreisen. Neben der erwähnten Möglichkeit zur Erhöhung der Anzahl der Betriebsgeräte in einem DALI System kann der Expander auch zur Erhöhung der Leitungslänge um weitere 300m eingesetzt werden. Produkteigenschaften: Einheit zur Erweiterung eines DALI-Kreises Ermöglicht die Steuerung von mehreren DALI-Geräten über drei DALI-Adressen 3 DALI Ausgänge (DALI A,B,C) mit DALI Stromversorgung (jeweils 50mA) zum Versorgen von DALI-EVGs und DALI Steuergeräten Für den übergeordneten DALI-Kreis verhält sich der DALI Expander3 wie 3 DALI EVGs – 3 DALI-Adressen, eine für jeden Subkreis (A,B,C) Broadcast-Weiterleitung der am Eingang (DALI IN) empfangenen DALI Befehle an den jeweiligen Ausgang (DALI A,B,C) Alternative Steuermöglichkeit jedes DALI- Ausgangskreises über Tastereingänge ( Switch&Dim) Gruppenbefehle werden von einem Ausgangskreis zu den anderen weitergegeben Galvanische Trennung zwischen Dali-Eingang und den DALI-Ausgangskreisen Unabhängiges Betriebsgerät für Deckeneinwurf und Leuchteneinbau Typ DALI Expander-3 Elektrische Daten   Versorgung 100V-240V AC Max. Ausgangsstrom 3 x 50mA (DALI) typ. Stromaufnahme DALI Eingang (DALI IN) 2mA Eingang/Ausgang DALI / DALI Technische Daten   Umgebungstemperatur -20°C bis +60°C Schutzklasse IP20 Erwartete Lebensdauer @tc 50.000 h Montage Zwischendeckeneinbau Integration in Schutzklasse II Geräte Abmessungen (L x B x H) 120mm x 41mm x 22mm Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

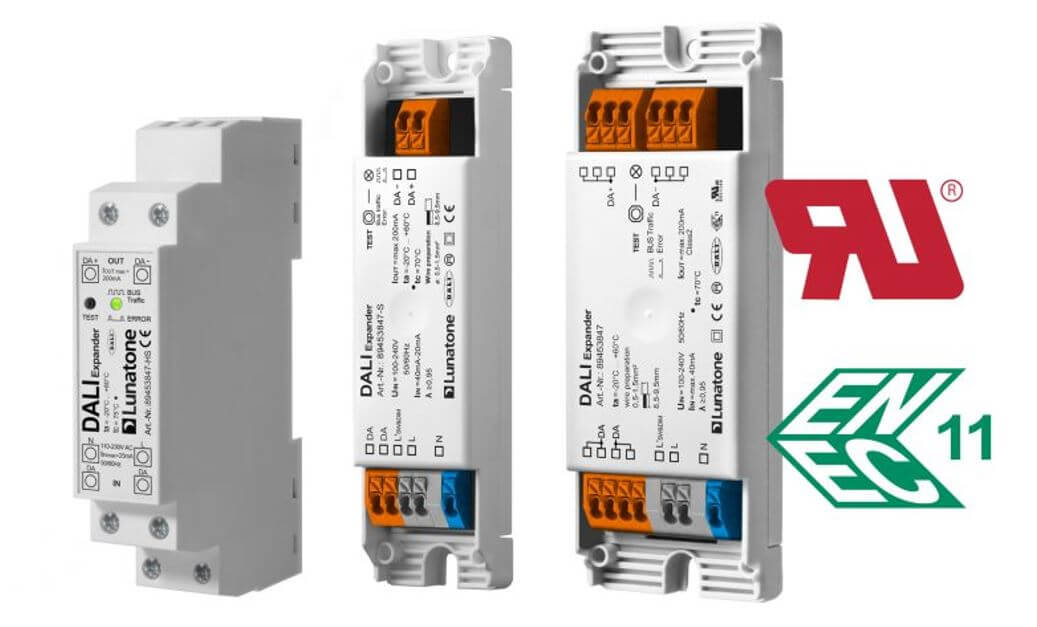

DALI Expander Einheit 89453847 zur DALI-Systemerweiterung mit integrierter Busversorgung Mit dem DALI Expander 89453847 kann ein eigener DALI-Subkreis eingerichtet und mit Energie und Information versorgt werden. So können weitere DALI Betriebsgeräte im DALI Subkreis über die Adresse des DALI Expanders broadcast gesteuert werden. Alternativ kann der DALI Expander aber auch direkt über seinen switch &dim Tastereingang die DALI Geräte im Subkreis steuern. Er verfügt über eine integrierte DALI-Busversorgung (200mA) für 90 DALI-Geräte im Subkreis. Neben einer Erhöhung der Anzahl der EVGs in einem DALI-Kreis kann mit dem Expander auch die Leitungslänge von üblicherweise bis zu 300m verlängert werden. Produkteigenschaften / Features: DALI Expander Einheit zur Erweiterung eines DALI-Kreises und Steuerung von mehreren DALI-Geräten über eine DALI-Adresse Für den übergeordneten DALI-Kreis verhält sich der DALI Expander wie ein DALI EVG (DALI IN) mit einer DALI-Adresse Broadcast-Weiterleitung der am Eingang (DALI IN) empfangenen DALI Befehle an den Ausgang (DALI OUT) Ausgang (DALI OUT) mit DALI Stromversorgung (200mA) zum Versorgen von DALI-EVGs und DALI Steuergeräten Alternative Steuermöglichkeit des DALI- Ausgangskreises über den Switch&Dim-Eingang (Broadcast) Galvanische Trennung zwischen den DALI-Kreisen Erhältlich als Hutschienenmodul (für Einbau in Schutzklasse II Geräte) Unabhängiges Betriebsgerät (für Deckeneinwurf oder Leuchteneinbau) Technische Daten: Typ DALI Expander Artikelnummer 89453847 89453847-S 89453847-HS Eingang: L,N Art des Eingangs Versorgung, Netzspannung Kennzeichnung Klemmen L, N Eingangsspannungsbereich 100Vac ... 240Vac 110Vac ... 230Vac Eingangsstrom max. 40mA (@120Vac), 20mA (@240Vac) Netzfrequenz 50Hz / 60Hz Leistungsaufnahme max. 5,3W Einschalt-Hochlaufzeit 250ms Eingang: DA, DA Art des Eingangs DALI-Steuereingang Kennzeichnung Klemmen DA, DA Eingangsspannungsbereich 9,5V ... 22,5V Stromaufnahme DALI 2mA Eingang: L', N Art des Eingangs SwitchDim-Steuereingang - Kennzeichnung Klemmen L‘, N - Eingangsspannungsbereich 230Vac - Frequenz Eingangsspannung 50Hz/60Hz - Steuerimpulslänge min. 40ms - Steuerimpulslänge langer Tastendruck 500ms - Ausgang: DA+, DA- Art des Ausgangs DALI Busversorgung Kennzeichnung Klemmen DA+, DA- Ausgangsspannungsbereich 12Vdc ... 20,5Vdc Garantierter DALI Ausgangsstrom 200mA Leerlauffest Ja Kurzschlussfest Ja Umgebungsbedingungen: Transport- und Lagertemperatur -20°C ... +75°C Betriebstemperatur -20°C ... +60°C Rel. Luftfeuchte 15% ... 90% rH, nicht kondensierend Allgemeine Daten: Montage Zwischendeckeneinbau Hutschiene Max. Bemessungstemperatur 70°C 75°C Erwartete Lebensdauer 50.000 h Schutzklasse II Schutzart (Gehäuse / Klemmen) IP40 / IP20 Abmessungen (LxBxH) 120 x 41 x 22 mm 120 x 30 x 22 mm 98 x 17,5 x 56 mm Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

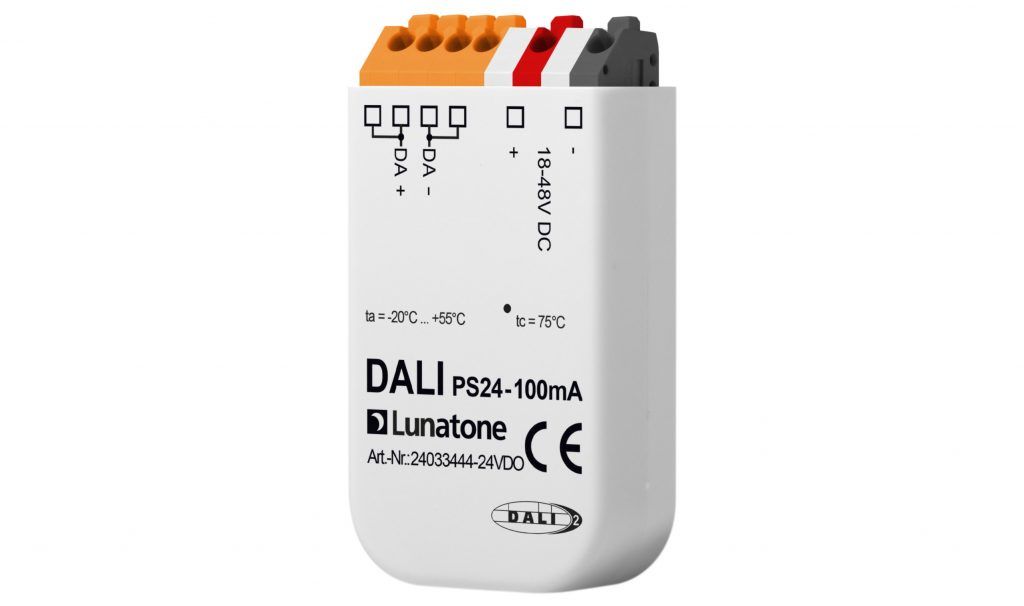

DALI Stromversorgung aus Niedervoltsystem 18-48VDC Das DALI PS versorgt das DALI Bussystem mit der notwendigen Energie. Normgerechte Spannung sowie Strombegrenzung und Timing sorgen für eine zuverlässige Buskommunikation. Mit einem Ausgangsstrom von bis zu 250mA kann eine gesamte DALI Linie versorgt werden. So können zum Beispiel bis zu 64 adressierbare Teilnehmer und weitere 30 Steuermodule (DALI Sensors, MC, Touchpanel) bis zu einer gesamt Belastung von 200mA angeschlossen werden. Produktübersicht zu Lunatone DALI PS24 100mA 24033444-24VDO: DALI Busversorgung aus Versorgungsspannung 18...48VDC Garantierter Ausgangsstrom 100mA Maximaler Ausgangsstrom 250mA Geeignet zur Versorgung von bis zu 50 Standard DALI-Geräten Geeignet für Einbau in einer Elektroinstallationsdose oder für Integration in Schutzklasse II Geräte Versorgungsspannungsbereich von 18Vdc ... 48Vdc Typ DALI PS 24 Volt 100mA Elektrische Daten   Versorgung 18V - 48V DC Ausgangsstrom 250mA (100mA garantiert) Nennleistung 2W Ausgang DALI Technische Daten   Umgebungstemperatur -20°C bis +55°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1.5mm² Abmessungen (L x B x H) 59mm x 33mm x 15mm Montage Einbau in Elektroinstallationsdose Integration in Schutzklasse II Geräte Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

DALI Repeater Einheit zur Erweiterung der DALI Leitungslänge Der DALI Repeater 86458401 wird zur Erweiterung des DALI Bus verwendet. Die DALI Leitung von üblicherweise maximal 300m ist so bis auf max. 600m verlängerbar. Beidseitig kann ein DALI PS mit jeweils bis zu 250mA Speisestrom installiert werden um die Busteilnehmer auf beiden galvanisch getrennten Seiten zu versorgen. Der DALI Repeater arbeitet bidirektional und kann somit auch in Multimastersystemen an beliebiger Stelle installiert werden. Produkteigenschaften Galvanische Trennung zwischen den DALI-Kreisen Die maximale Anzahl der DALI-Geräte im gesamten Netzwerk beträgt 64, die Geräte können beliebig auf die Subnetze verteilt werden Verstärkung und Weiterleitung des DALI-Signals Eingeschränkte Kaskadierung (Serienschaltung) mehrerer Repeater im Multimaster-Betrieb Beliebiger Aufbau sternförmiger und kaskadierter Netze im Singlemaster Betrieb Einheit zur Erweiterung der Länge der DALI-Steuerleitung von bis zu 300m auf bis zu 600m Das Modul ist für Hutschienenmontage geeignet Für jeden DALI Subkreis ist eine eigene Stromversorgung notwendig (DALI PS) Technische Daten: Versorgung: aus DALI- Bus typische Stromaufnahme Hauptsteuerkreis: 6 mA typische Stromaufnahme Untersteuerkreis: 4 mA Eingang/Ausgang: DALI / DALI Montage: Hutschiene Maße (L x B x T): 90 mm x 17 mm x 58 mm Arbeitstemperatur: 0 °C - 50 °C Lagertemperatur: -20 °C - 70 °C Schutzart/klasse: IP20 Schutzklasse: SK2

Lunatone RS232 Interface bidirektionaler Datenverkehr Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232, mit RJ45 Stecker und Schraubklemmen. Ermöglicht z. B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Satusabfragen und Monitoring. Überblick: Serielles Schnittstellenmodul zum DALI-System; das Modul ermöglicht die Kommunikation mit DALIKomponenten über RS232 Einfaches Anbinden eines PCs oder einer SPS an ein DALI-System bidirektionaler Datenverkehr Adressierung, Konfiguration, Statusabfragen, Monitoring Kollisionserkennung Unterstützung  verschiedener proprietärer DALIProtokollerweiterungen galvanische Trennung Versorgung über den DALI-Bus und die serielle Schnittstelle Doppelt ausgeführte DALI-Klemmen Elektrische Daten: typ. Strombedarf DALI 10mA max. Strombedarf DALI 10mA SCI-Protokoll RS23238400 Baud, 8 Datenbits, keinParitätsbit, 1 Stopbit (38400, 8, n, 1) Versorgung 6-25V DC Typ. Strombedarf 5mA Max. Hochlaufzeit 150ms Technische Daten: Lager- und Transporttemperatur  -20°C ... +75°C Betriebstemperatur -20°C ... +75°C Schutzklasse IP20 Anschluss RS232 Schraubklemmen (max. 2.5mm²)RJ45 Buchse Anschluss DALI max. 2,5 mm² Montage HutschieneWeiteres entnehmen Sie bitte aus unseren Downloads. Art. Nr. 22176438-HS ersetzt: Art. Nr. 86458525 (DIN-Rail) Art. Nr. 22176438 (DIN-Rail RJ45) Art. Nr. 24166096 (Mouse)

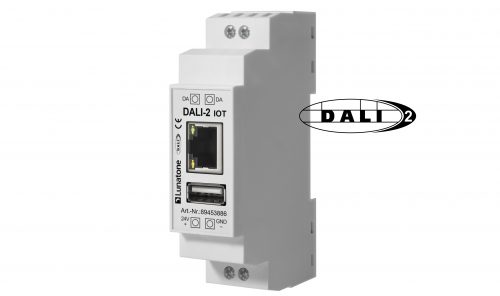

DALI-2 IoT - Zentrale Steuereinheit & Schnittstellenmodul Das DALI-2 IoT Gateway ist ein Schnittstellenmodul zur Verbindung des DALI Bussystems mit intelligenten Geräten über das Internet der Dinge (IoT). Mit dem DALI IoT Gateway ist eine einfache Realisierung eines intelligenten Systems möglich, bei dem über Smartphones, PCs, usw. Geräte gesteuert und überwacht werden können. Auch das Koppeln mehrerer DALI Kreise ist möglich. Es steht eine API Dokumentation zur Verfügung, über die z.B.: Energie Monitoring, Remote Support und zahlreiche weitere Anwendungen umgesetzt werden können (RESTFul API-Endpunkte und WebSocket mit JSON-Syntax, verschlüsselt (optional unverschlüsselt) für benutzerdefinierte Integrationen). Überblick DALI-2 IoT Schnittstellen Modul um ein DALI Netzwerk und ein LAN Netzwerk zu verbinden IoT (LAN) Schnittstelle zu DALI: Adressierung, Statusabfragen, Monitoring usw. von DALI Vorschaltgeräten RESTFul API-Endpunkte und WebSocket mit JSON-Syntax, verschlüsselt (optional unverschlüsselt) für benutzerdefinierte Integrationen Verbinden und Steuern von mehreren getrennten DALI Kreisen über LAN durch Verwendung mehrerer DALI-2 IoT Gateway Integration von DALI in lokale, netzwerkbasierte Systeme von Drittanbietern. Node-RED-Unterstützung: Lunatone Node-RED-Modul zur einfachen Integration in Automatisierungen in Node-RED (Unterstützt ab Firmware Version 1.7.0) Hutschienenmontage Versorgung 24VDC Technische Daten zu 89453886: Versorgungsspannung 24V DC typ. Stromverbrauch 90 mA Ethernet 1 x Ethernet 10/100Base-T, galvanisch getrennt, Isolationsspannung 1500V AC, RJ45-connector DALI 1x DALI, galvanisch getrenn Lager-/Transporttemperatur -20°C … +75°C Betriebstemperatur -20°C … +60° Schutzart IP20 Maximaler Querschnitt Anschlussdraht 2,5 mm² Montage Hutschiene Abmessungen 98 x 23 x 56 mm Weitere Informationen und Daten entnehmen Sie bitte den Downloads.

KNX 4 DALI Gateway für Broadcast-Steuerung von 4 DALI Linien Das für DALI-2 und KNX zertifizierte Gateway ermöglicht eine Broadcast-Steuerung von 4 DALI Linien mit jeweils 4 DALI Betriebsgeräten und DALI Bus Versorgung. Einfach über ETS5 und eine bereitgestellte Produktdatenbank konfigurier- und mit KNX Komponenten verknüpfbar. Eigenschaften des KNX4DALI Gateways Broadcast-Steuerung von 4 DALI Linien mit jeweils 4 DALI Betriebsgeräten Integrierte DALI Bus Versorgung Anzahl der Geräte mit DALI Expander erweiterbar Konfigurierbar über eine bereitgestellte Produktdatenbank für ETS5 DALI Datenpunkttypen können in der ETS5 eingestellt und mit KNX Komponenten verknüpft werden Farbtemperatur (DT8: CW-WW), Farbsteuerung (DT8: RGB, RGBW, HSV, XY) DALI Szenenaufrufe mittels KNX Szenen-Kommunikationsobjekten möglich weitere Leuchtmittel die unterstützt werden (DT0, DT2, DT3, DT4, DT6) Kostenfreie Software: DALI-Cockpit für die DALI Bus Inbetriebnahme Spezifikationen zu Lunatone 89451312 Technische Daten: Umgebungstemperatur -20°C bis +60°C Schutzart IP20 Anschlussdrähte Querschnitt max. 1,5 mm² Montage Zwischendeckeinbau, Integration in Schutzklasse II Geräte   Elektrische Daten   Eingang 24V: Art des Eingangs Versorgung Klemmen KNX gelb/weiß alternativ 24V Versorgung: rot/schwarz Kennzeichnung Klemmen 24V+ /GND Eingangsspannungsbereich DC23....27V Eingangsstrom max. 100mA Leistungsaufnahme max. 2.7W     Eingang KNX: Art des Eingangs KNX / TP Kennzeichnung Klemmen KNX- / KNX+ Eingangsspannungsbereich DC 21...32V SELV Eingangsstrom max. 6mA Leistungsaufnahme max. 150mW     Ausgänge: DALI 1-4 Art des Ausgangs DALI Busversorgung Kennzeichnung Klemmen DA 1-4 (DA+, DA-) Ausgangsspannungsbereich 12Vdc-22,5Vdc, typ. 16V Garantierter DALI Ausgangsstrom 10mA Maximaler DALI Ausgangsstrom 250mA Eine zusätzliche externe Busversorgung ist nicht möglich !     Gehäuse und Abmessungen: Länge 120mm Breite 41mm Höhe 22mm Farbe Grau Weitere Informationen zur KNX4DALI Schnittstelle 89451312 entnehmen Sie bitte dem Datenblatt im Download Tab.

DALI PS2 Stromversorgung 24033444 von Lunatone: Bauformen, Verwendung zu 24033444 DALI PS2 : Deckeineinwurf, Hutschieneneinbau oder Doseneinbau Zentrale DALI Stromversorgung, PS2 Geeignet zur Versorgung eines kompletten DALI-Kreises mit bis zu 64 (Version Doseneinbau bis zu 10) Standard-DALI-Geräten Ausgangstrom bis 230mA  (Doseneinbau nur 30mA) DALI ist nicht SELV. Es gelten die Installationsvorschriften für Niederspannung Technische Daten Versorgung: aus Netz Frequenz der Versorgungsspannung 50/60Hz Versorgungsspannung 120/240VAC Maximaler Ausgangsstrom 230mA bei Deckeineinwurf und Hutschieneneinbau / Maximaler Ausgangsstrom 30mA beim Doseneinbau Maximale Leistung 4W bei Deckeineinwurf und Hutschieneneinbau / Nennleistung beim Doseneinbau 1W Ausgang DALI Schutzart IP20 Temperatur 0-50 °C Maße Deckeineinwurf 2403 3444-2 (LxBxH): 120,20 mm x 30,16 mm x 21,60 mm Maße Hutschieneneinbau 2403 3444 (LxBxH): 90,0 mm x 17,8 mm x 58,0 mm Maße Doseneinbau 2403 3444-30 (LxBxH): 58,5 mm x 32,5 mm x 15,0 mm Anschlussdrähte Querschnitt max. 2.5 mm²
