1-Kanal LED 1-10V Dimmer Der 1-Kanal LED 1-10V PWM Dimmer, 12-36VDC, 1x8A der Firma PUR-LED mit Analogeingang für elektronische Dimmer. Die Suche nach der idealen Konstantspannungsquellen mit 1-10V ist vorbei. Durch diesen 1-10V Dimmer kann das System problemlos und zuverlässig erweitert werden. Details zur Beschaltung des 1-Kanal 1-10VLED Dimmer finden sich im Datenblatt. Technische Daten: Spannungsversorgung: 12-36VDC Eingangssignal: 1-10V aktive Spannung Ausgangsspannung: 1 x 12-36VDC Ausgangsstrom: max. 8A Ausgangsleistung: 96W @ 12VDC 192W @ 24VDC 192W @ 36VDC Dimmfunktion: 0-100% Temperaturbereich: -20 - + 50°C Maße (LxBxH) in mm: 100 x 38 x 20

DALI LED Dimmer mit Konstantspannung mit 2, 3 bzw. 4 getrennt steuerbaren Kanälen. Jeder Kanal des DALI LED Dimmer von Lunatone verfügt über eine eigene DALI-Adresse und kann somit eingenständig angesteuert werden. Eingangsspannung von 12V bis 48V DC, je nach Ausführung für Anschlussströme bis zu 16A, 2-4 PWM Ausgänge (16Bit). Produkteigenschaften: Ermöglicht die getrennte Ansteuerung von 2, 3 bzw. 4 PWM-Ausgängen über DALI Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen Jeder Ausgang ist von 1% - 100% dimmbar Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface LED-Dimmer mit 2, 3 bzw. 4 getrennten Kanälen Jeder Kanal verfügt über eine eigene DALI-Adresse Je nach Typ unterschiedliche Gehäusevarianten (siehe Datenblatt) Versorgungsspannung 12V bis 48V DC (je nach Typ, mehr dazu im Datenblatt) Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface Je nach Typ max. Anschlußströme von 4A, 8A, 10A oder 16A Der maximale Anschlußstrom kann auf die Kanäle beliebig verteilt werden, der Summenstrom darf den Anschlußstrom jedoch nicht überschreiten.  Art.Nr. Matrix zu Kanälen / Anschlußströmen Ströme / Kanäle 2Ch 3Ch 4Ch 4A 89453827 89453828 -- 6A 86459561-6 86459571-6 -- 8A 89453833 89453834 89453835 10A 86459561 86459571 86459560 16A 89453830 89453831 89453832   Technische Daten Versorgung: Siehe Datenblatt Steuereingang; DALI Temperatur: Siehe Datenblatt Schutzart: IP20 Zustand nach Netzrückkehr: von DALI-Einstellung abhängig Max. Leitungsquerschnitt: Siehe zugehöriges Bild oder Datenblatt Maße (LxBxH): Siehe zugehöriges Bild oder Datenblatt

Casambi CBU-PWM4 - Modul zum Ansteuern von LED Stripes mit bis zu 4 KanäleDas CBU-PWM4 ist ein über Bluetooth steuerbarer, Casambi-fähiger 4-Kanal-PWM-Dimmer für LED-Lasten (Konstantspannung) wie LED Stripes und LED-Module. Das Modul wird zwischen die 12-24 VDC Stromversorgung und die LED Stripes geschalten.Das CBU-PWM4 kann je nach Modell bis zu vier Kanäle steuern und ist damit ein idealer Partner für RGBW und tunable white (TW/CCT) Anwendungen. Der maximal kombinierte Ausgangsstrom beträgt 6 A und kann zwischen allen 4 Kanälen aufgeteilt werden. Das Casambi CBU-PWM4 ist gegen Überspannung, Überstrom und Kurzschluss geschützt.Das CBU-PWM4 Modul kann mit der Casambi App gesteuert werden, welche kostenlos im Apple App Store und Google Play Store gedownloadet werden kann. Beim Universalmodul können Sie mit dieser App frei zwischen allen Betriebsmodi wählen und die gewünschten Kanäle einstellen.Verschiedene Casambi-fähige Produkte können von einer einfachen Leuchten-Direktsteuerung, bis hin zu einem kompletten und voll funktionsfähigen Lichtsteuerungssystem eingesetzt werden, wobei bis zu 127 Einheiten automatisch ein zusammenhängendes, intelligentes Netz bilden können.  Folgende Varianten sind erhältich: Universal: Betriebsmodus (1-4 Kanal, CCT/TW, RGB oder RGBW) via App selbst konfigurierbarRGBW: für die Ansteuerung von LED Stripes mit RGBW (Plug&Play)RGB: für die Ansteuerung von LED Stripes mit RGB (Plug&Play)TW: für Leuchtstreifen mit kaltweiß/warmweiß Einstellung (Plug&Play)1-4-Kanal: für Systeme mit separater Kanal-Ansteuerung (verwendbar sind Kanal 1-4) (Plug&Play)  Technische Daten zu 4PWM: Bluetooth 4.0: Ja Eingangsspannung: 12-24 VDC Eingangsstrom: max. 6 A Standby-Leistung: <0,3 W Ausgangsspannung: 12-24 VDC Ausgangsstrom: max. 6 A (je nach Modell beliebig aufteilbar) Ausgangsleistung: max. 144 W @ 24 VDC, 72 W @ 12 VDC Dimmbar: Ja Dimmverfahren: Pulsweitenmodulation (PWM) Schutzart: IP20 Schutzklasse: III Maße: 72,6 x 30,0 x 18,0 mm Umgebungstemperatur: -20 °C bis +45 °CFür mehr Leistung, bzw. höhere Ströme bis 17,6A (bzw. 422W @24V) empfehlen wir diesen 4Kanal Casambi Übersicht der verfügbaren Ausführung zum Casambi PWM4 Modul Artikel# Bezeichnung Funktion 800385 DEBTPRO14-144 Universal 800387 DEBT14-14  Ein-Kanal 800389 DE3BT14-144  RGB 800386    DE4BT14-144  RGBW 800388 DE2BT14-144   Casambi CCT 800382 DE2CHBT14-144  2Kanal 800383 DE3CHBT14-144 3Kanal 800381 DE4CHBT14-144 4Kanal Hier können Sie die App gratis downloaden: Casambi App im Appstore Casambi App für Android Video zu Casambi PWM4-Dimmer für z.B. LED-Leisten

CASAMBI Dimmer 4-kanalig Dieser kompakte, hocheffiziente LED-Dimmer verfügt über eine CASAMBI Steuerungsfunktion und ermöglicht ein komfortables Bedienen mit Tablet oder Smartphone. Glühlampen, dimmbare LED-Leuchtmittel und Betriebsgeräte für LEDs und Halogenlampen lassen sich mit diesem 4-kanaligen Casambi Dimmer in Betrieb nehmen. Für magnetische Transformatoren ist es allerdings nicht geeignet. (vgl. als "großer Bruder des PWM4") Weitere Produkteigenschaften und Features: Gateway wird nicht benötigt, Einrichtung aber möglich Integrierte Antenne Einbau in Unterputzdose Advanced Adaptive Dimming Tasteingang zum Steuern Ideal für LED-Stripes mit hohen Leistungen Einstellbare Profile, Betriebsarten zu 808948: 4 unabhängige Kanäle je bis zu 4,4A RGB+W Betrieb mit je bis zu 4,4A Tuneable White (TW) mit 2x 8,8A 2 unabhängige Kanäle je bis zu 8,8A Zusammenschaltung auf Ein-Kanal-Betrieb für bis zu 17,6A Einrichtungs- und Bedienungshinweise:  Es empfiehlt sich, die kostenlose App von CASAMBI zu installieren. Sie ist sowohl im "App Store" als auch im "Play Store" erhältlich. Damit bieten sich Ihnen im Umgang mit dem 4-kanaligen Casambi Dimmer folgende Möglichkeiten: Regeln der Helligkeit und Lichtfarbe Konfigurieren von Leuchten und Leuchten-Netzwerken Erstellen von Szenen und Animationen (Farbverläufe) Automatische Erkennung neuer Geräte Intelligente Timer- und Galeriefunktionen Freigabeoptionen festlegen ("nur ich", "alle", "nur mit Passwort", ...) Technische Daten zu 808948:  Artikelnummer 808948 Typ DE4DABT14-422 Versorgungseingang 10..24 Vdc Signaleingang BT 4.0 (2,4 GHz) lite @ Smart-Gerät Funksignal 2,4..2,483 GHz; 4 dBm Alternative Ansteuerung Taster, DALI Max Ausgangsstrom 4,4 A je Kanal Max Ausgangleistung 211W bei 12V bzw. 422W bei 24V PWM-Frequenz 130,2 Hz, 488 Hz Umgebungstemperatur -20..+40 °C Max. Bemessungstemperatur 85 °C Schutzgrad IP 20 Abmessungen 56,6×35,8×22,6 mm Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab. Casambi App im Appstore Casambi App für Android

Casambi PWM Lichtsteuermodul im wasserdichten Gehäuse Erleben Sie die neue Anwendungsvielfalt von CASAMBI Durch Casambi können Sie Ihre Beleuchtung, bequem per Smartphone oder Tablet, drahtlos, ganz einfach individuell bedienen. Die Steuerung läuft über Casambi - Funk LE (Low Energy). Sind mehrere Casambi-Module im Einsatz, baut sich ein so genanntes "Mesh-Netzwerk" auf. Durch jedes weitere Casambi-Modul erhöht sich die Reichweite, weil jedes Modul zu allen anderen eine direkte Verbindung aufbaut. Ihre Leuchten lassen sich jetzt nicht nur dimmen, an- und ausschalten, über die Timer-Funktion schalten Sie Ihre Beleuchtung zeitlich gesteuert, bis zu max. 3 Leuchten können zu einer Gruppe zusammengefasst werden, Lichtszenen hinterlegt, und vieles mehr. Die kompakten Module werden ganz einfach vor die Leuchte montiert, sodass keine zusätzlichen Kabel verlegt werden müssen. Die Einrichtung ist extrem einfach, alle Komponenten werden im Netzwerk und in der App automatisch erkannt. Dieses Gerät kann überall dort eingesetzt werden, wo Sie bei der Anwendung mit Feuchtigkeit zu rechnen haben, z.B.: Badezimmer Kühlhäuser Saunabereiche Gartenleuchten Schwimmbäder für alle Außen-Anwendungen Über die kostenlose App von CASAMBI (Apple / Android) steuern Sie komfortable alle Einstellungen (Downloads unten im Text): LED-Dimmer mit IP65-Schutz zum komfortablen Bedienen mit Tablet oder Smartphone (Apple, Android) Für LED-Bänder und andere Module für konstante Spannung Kostenlose App von CASAMBI (Apple / Android): - Regeln der Helligkeit und Lichtfarbe - Konfigurieren von Leuchten und Leuchten-Netzwerken - Erstellen von Szenen und Animationen (Farbverläufe) - Neue Geräte werden automatisch erkannt - Intelligente Timer- und Galeriefunktionen - Frei-gabeoptionen festlegen (nur ich, alle, nur mit Passwort, ..) Gateway wird nicht benötigt, Einrichtung aber möglich Integrierte Antenne Auch steuerbar über Xpress Fernsteuerung und Wandschalter Batterielos Apple Watch kompatibel Nicht im Sekundärstromkreis schalten! Weitere Besonderheiten : Feste Gummi Anschlußleitungen, je 15 cm Schnittstelle mit IP 65 Schutz zum komfortablen Regeln von LED-Netzteilen mit DALI Signaleingang über BT 4.0 (2,4 GHz) via Tablet oder Smartphone Sendet DALI Broadcast. Konfigurieren der anderen Schnittstellen-Typen I(U)BTU, I(U)..BTDA möglich vor Koppeln ins Netzwerk: Profil ändern Gateway wird nicht benötigt, Einrichtung aber möglich Integrierte Antenne (s. Bild, farbiger Bereich, Metallische Abschirmungen im Bereich der Antenne für gute Reichweite bestmöglich vermeiden) s. Tab Mehr Bilder Geschalteter Netzausgang: Zur Vermeidung von Stand-by Strömen und zur vollständigen Abschaltung der angeschlossenen Beleuchtung bei 0% Dimmung über die Casambi App, muss ein für die zu schaltende Leistung geeignetes Relais verwendet werden. Ein entsprechendes Schaltbild finden Sie im Tab Mehr Bilder. Zum passenden Casambi Eltako Schaltrelais hier. Lage der Antenne: Achten Sie beim Einbau auf die Lage der Antenne und vermeiden sie größere metallische Umbauungen oder planen Sie ggf. eine Aussparung für die Antenne ein. Es empfiehlt sich bei allen Veränderungen die Reichweite zu testen. Die Lage und Größe der Aussparung können sie dem Bild im Reiter Mehr Bilder entnehmen. Technische Daten: (CCT, RGB, RGB+W, 1..4CH) Artikelnr. Einbaugehäuse 808885 Typ Einbaugehäuse DIBTPRO 14-144 Versorgungseingang 12-24 V DC Signaleingang BT 4.0 (2,4 GHz) lite @ Smart-Geräte Funksignal 2,4..2,483 GHz; 4 dBm Max. Ausgangsleistung 12 V: 72 W  /  24 V: 144 W PWM-Frequenz ~ 400 Hz Umgebungstemperatur -20.. +40 °C Max.Bemessungstemperatur 75 °C Schutzgrad IP 65 Abmessungen 100 x 37 mm (ohne Kabel) CASAMBI QR-Code und Links (hier direkt zum Download) Casambi App im Appstore Casambi App für Android Auswahl an Einführungsvideos zu CASAMBI .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CASAMBI Tutorial | Allgemeine Funktionsübersicht   .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CASAMBI Tutorial | Start / Erste Schritte / Netzwerk einrichten   .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CASAMBI Tutorial | Szenen erstellen und nutzen   .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CASAMBI Tutorial | Xpress koppeln und einrichten   Viele weitere unterstützende Videos zu Casambi finden Sei bei YouTube. Weitere Informationen und Anschlußschemen zum Casambi PWM4 entnehmen sie bitte dem Datenblatt (im Download Tab)

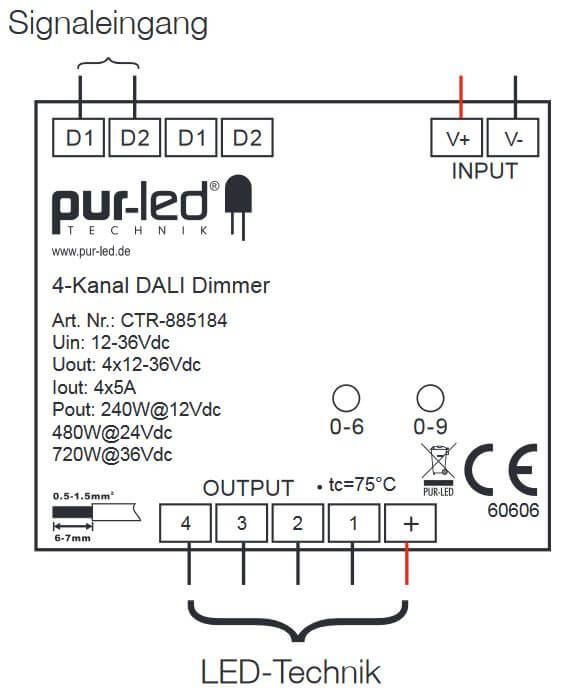

DALI PWM Dimmer von PUR-LED mit 4 Kanälen und Hutschienenmontage Alle Kanäle werden getrennt angesteuert. Der 4-Kanal DALI PWM Dimmer der Firma PUR-LED speichert bei Stromunterbrechung seinen letzten Programm- und Einschaltzustand. Technische Daten: Spannungsvers.: 12-36VDC Stromaufnahme: 4x5A max. Steuereingänge: 1 Steuersignal: DALI/DSI mit 4 Adressen PWM-Frequenz: 500 Hz Ausgangsmodus: Konstantspannung Ausgänge: 4x getrennt ansprechbare DALI-Kanäle, gemeinsames Pluspotential (gem. +) 12-36VDC Ausgangsspannung: 4x12-36VDC Ausgangslast: 4 x 5A Ausgangsleistung: 240W @ 12VDC / 480W @ 24VDC / 720W @ 36VDC Temperaturbereich: -15 bis 40°C Maße (LxBxH) in mm: 110x54x65

DALI RGBW Dimmer bzw. DALI RGB Dimmer (Konstantspannung)Der DALI RGBW Dimmer mit PWM von Lunatone ermöglicht die direkte Ansteuerung von Leuchten mit RGB- oder RGBW-Eingang. Mit der reinen DALI RGB Dimmer Variante lassen sich Leuchten mit RGB-Eingang steuern.Dazu stehen für die Ansteuerung vier bzw. drei PWM-Ausgänge (16 Bit) bei einer DALI Adresse (DT8) bereit. Je nach Typ sind maximale Anschlussströme von 4A, 8A, 10A oder 16A möglich.  Produkteigenschaften: Das Gerät wird über eine DALI-Adresse gesteuert (Device Type 8) LED-Dimmer mit RGBW-Farbsteuerung Getrennte Steuermöglichkeit von Helligkeit und Farbe (Betriebsart: Normalized, Unlinked) Ansteuerung von vier bzw. drei PWM-Ausgängen für die Farben Rot, Grün, Blau und Weiß (beim RGBW Dimmer) über DALI (DT8, Farbdarstellung RGBWAF) Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen Je nach Typ mehrere Gehäusevarianten mit unterschiedlichen Abmessungen erhältlich Versorgungsspannung 12V oder 24V DC, 48V Variante auf Anfrage Anschlussströme von 4A, 8A, 10A oder 16A individuell und je nach Typ verfügbar Der maximale Anschlussstrom kann beliebig auf die Farbkanäle verteilt werden, der Summenstrom darf den Anschlussstrom jedoch nicht überschreiten Folgende Versionen sind erhältlich:RGB-Versionen, mit 3 PWM-Ausgängen (16-Bit) bis zu einem Anschlussstrom von 4A: 89453837bis zu einem Anschlussstrom von 8A: 86458514bis zu einem Anschlussstrom von 10A: 89453839bis zu einem Anschlussstrom von 16A: 89453842RGBW-Versionen, mit 4 PWM-Ausgängen (16-Bit) bis zu einem Anschlussstrom von 8A: 86458509bis zu einem Anschlussstrom von 10A: 89453840bis zu einem Anschlussstrom von 16A: 89453843 Sonstige technische Daten: Versorgung: 12VDC-24VDC, 48V auf Anfrage Steuereingang: DALI (Device Type 8) Dimmung: 1 % - 100 % Temperatur: -15 °C - 50 °C Schutzart: IP20 Zustand nach Netzrückkehr: von DALI-Einstellung abhängig Max. Leitungsquerschnitt: 2,5 mm2 Maße (LxBxH): 40x28x14 mm bzw. 59x33x15 mm bzw. 120x30x21 mm

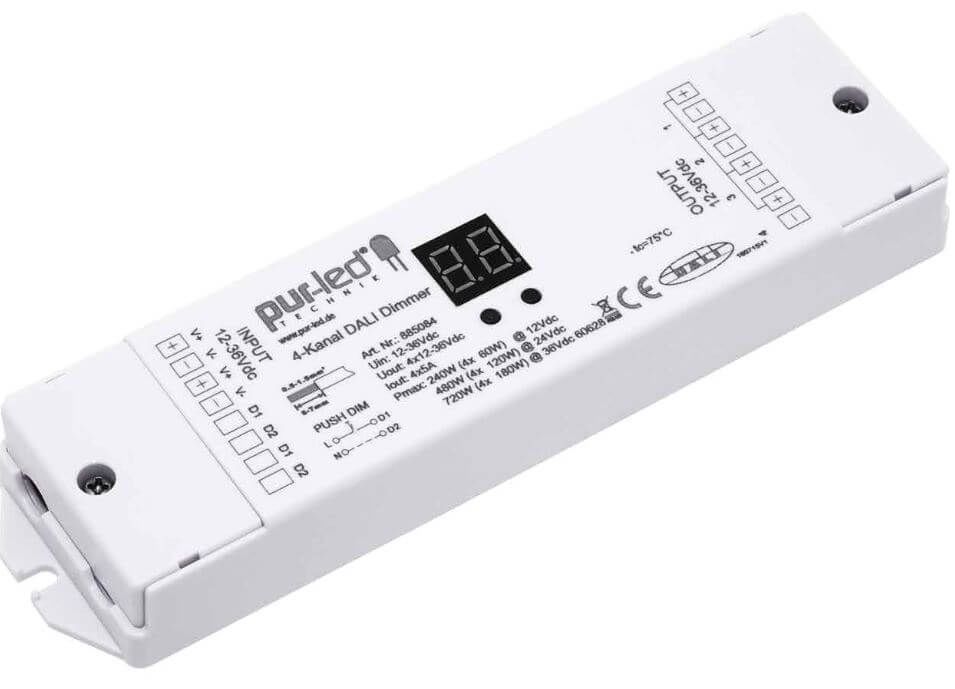

DALI Dimmer für RGB(W) 12-36V, 4x5A mit Tastereingang Push Dim Der 4-Kanal LED DALI PWM Dimmer der Firma PUR-LED bietet die universelle Möglichkeit z.B. LED-Stripes zu dimmen. Einfach zwischen Netzteil (12-36V) und Ihren 1 bis 4 LED-Stripes oder RGB(W)-Stripes schalten. Dimmung/Helligkeitssteuerung kann dann über Push Dim oder DALI durchgeführt werden. Die Besonderheit bei diesem Gerät ist, dass nicht nur die Adressen selbst, sondern auch die Anzahl der genutzten DALI-Adressen individuell eingestellt werden können. Hält man eine der beiden Tasten auf dem Gerät gedrückt, blinkt die Anzeige und man kann die Anzahl der Adressen manuell einstellen. Ab Werk sind 4 Adressen voreingestellt. Details im Datenblatt. Unabhängig davon ist dieser Dimmer Push Dim fähig: Mit Taster werden alle Adressen gemeinsam gedimmt. Technische Daten des Push Dim oder DALI Dimmers: Spannungsvers.: 12-36VDC Stromaufnahme: 20A max. Steuereingänge: 1 Steuersignal: DALI/DSI mit 4 Adressen (einstellbar), Push Dim (Tastereingang) PWM-Frequenz: 500Hz Ausgangsmodus: Konstantspannung Ausgänge: 4 getrennt ansprechbare PWM-Ausgänge, gemeinsames Pluspotential (gem. +) Ausgangsspannung: 4x12-36VDC Ausgangslast: 4 x 5A Ausgangsleistung: 240W @ 12VDC / 480W @ 24VDC / 720W @ 36VDC Temperaturbereich: -20 bis 50°C Maße (LxBxH) in mm: 177x46x22

DALI Einkanal LED Dimmer (CV) steuerbar über DALI oder Switch Dim Eingangsspannung von 12V bis 48V DC, in unterschiedlichen Gehäusevarianten erhältlich, je nach Ausführung für Anschlussström bis zu 16A, 1 PWM Ausgang (16Bit). Ausgang steuerbar über DALI oder Switch Dim. Produkteigenschaften: 1 Kanal LED-Dimmer mit Switch Dim oder DALI Ermöglicht die Ansteuerung von Konstantspannungs-LED-Modulen Ansteuerung über DALI oder durch einen konventionellen Taster (integrierte Switch Dim - Funktion) Der Ausgang ist von 1% bis 100%dimmbar Versorgungsspannung 12V bis 48V DC Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface Je nach Typ maximale Anschlussströme von 4A, 6A, 8A, 10A oder 16A Der maximale Anschlussstrom darf nicht überschritten werden, der beste Wirkungsgrad wird bei gleichmäßiger Stromverteilung auf den Ausgängen erreicht. Technische Daten: Typ DALI 1Ch LED Dimmer CV Artikelnummer 89453826 86459556 86459572 89453829 Elektrische Daten: Versorgung Uin 12V-28VDC 12VDC-48VDC Maximaler Anschlussstrom Iinmax 4A 8A 10A 16A Steuereingang DALI SwitchDim 48V DALI SwitchDim2 (Netzspannung) DALISwitchDim (Netzspannung) Strombedarf DALI 2mA Anzahl DALI Adressen 1 Standbyverluste (12V) 120 mW Technische Daten: Zustand nach Netzrückkehr über DALI einstellbar: 0%-100%, letzter Wert Lager- und Transporttemperatur -20°C … +75°C Betriebstemperatur -20°C … +60°C erwartete Lebenssdauer (bei Tc<=75°C) >100000h Schutzart IP20 Max. Leitungsquerschnitt 1.5 mm2 2.5 mm2, DALI/SwitchDim: 1.5 mm2 Abmessungen (LxBxH) 40x28x14 mm 59x33x15 mm 120x30x22 mm Montage/Gehäuseform Dose Deckeneinwurf Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

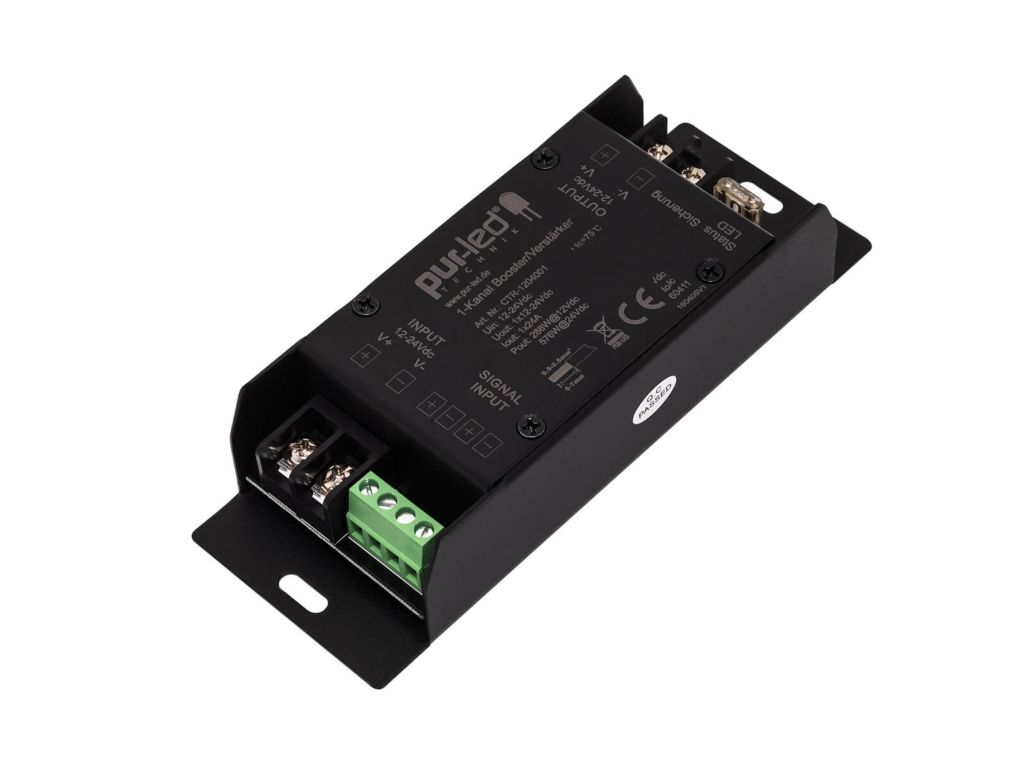

LED Booster zum Verstärken eines PWM-Signals (Konstantspannung) Mit diesem LED Booster ist es möglich ein 1-kanaliges PWM-Signal bis zu einem Ausgangsstrom von 24A zu verstärken. Der Repeater wird hierbei zwischen das Steuergerät oder den Dimmer und der LED-Leiste geschaltet. Somit lassen sich größere Distanzen ohne den kostspieligen Einsatz von zusätzlichen Steuergeräten einfach überbrücken. Der LED Booster ist als Konstantspannungsquelle ausgeführt, somit kann die ausgegebene Spannung bis zu einem Stromfluss von 24A gehalten werden.   Technische Daten: Spannungsversorgung: 12-24VDC Ausgangsmodus: Konstantspannung Ausgangsspannung: 1x12-24VDC Ausgangsstrom: 1x24A Ausgangsleistung: 288W @ 12VDC / 576W @ 24VDC Gehäusefarbe: Schwarz Temperaturbereich: -20°C bis +45°C Mit Anschlussklemmen: Ja Maße (L x B x H) in mm: 150x54x32

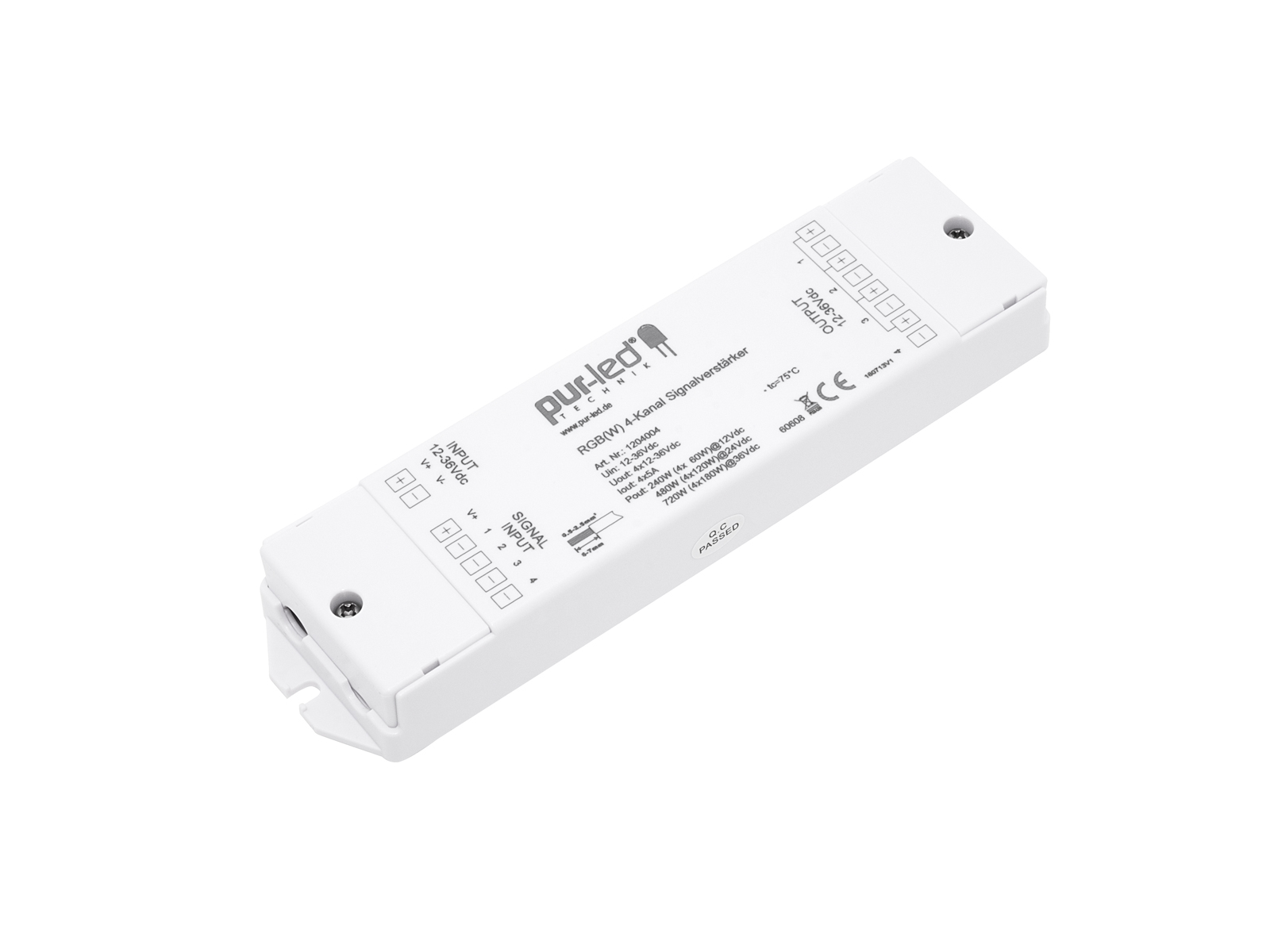

Verstärker/Booster für den Betrieb von LED-Stripes mit hohen Leistungen und langen Leitungen Durch den Einsatz des LED-Verstärkers (auch Booster oder Repeater genannt) können das RGBW-Signal wahlweise: direkt nach einem RGBW-Steuergerät (sternförmig) direkt nach einer RGBW-LED-Leiste (zur Verlängerung) betrieben werden. Dies ist besonders bei größeren Projekten hilfreich, da Sie dann keine weiteren RGBW-Steuergeräte benötigen. So spart man sich jeweilig für die weiteren Leitungen einen eigenen Controller mit weiterer Ansteuerung. Technische Daten: Eingangsspannung: 12-36Vdc Ausgangsstrom: 4x 5A, gem. + Ausgangsleistung: 240W @ 12Vdc / 480W @ 24Vdc / 720W @ 36Vdc

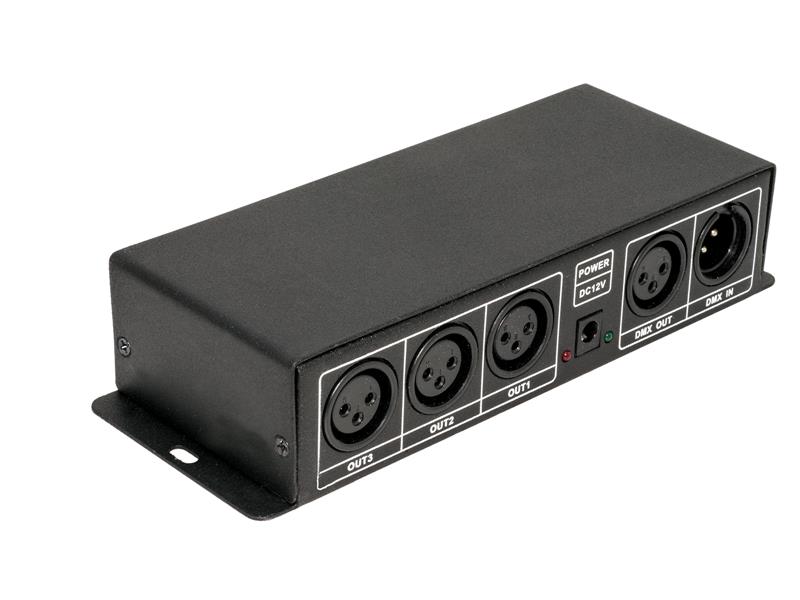

LED DMX 512 Konverter / Splitter / Verstärker 1 zu 4 Der LED DMX 512 Splitter dient zur Aufteilung des DMX Bus in bis zu vier DMX Bus Zweige. Der Splitter arbeitet gleichzeitig als Signalverstärker. Dies ist z.B. sinnvoll wenn in einem Projekt einzelne DMX Zweige auch abgeschaltet werden sollen. Der DMX Bus sollte mit einem 120 Ohm Widerstand terminiert werden (nicht im Lieferumfang enthalten) Technische Daten: Betriebsspannung 12Vdc Eingangssignal 1x DMX 512 Bus Ausgangssignal 4x DMX 512 Bus Eingänge 1x Klemmblock oder 1x XLR Ausgänge 4x Klemmblock oder 4x XLR Betriebstemperatur -30°C bis +55°C Maße (LxBxH) in mm ca. 192 x 80 x 41 Lieferumfang 1x DMX 512Splitter Art.Nr. 767351213 inkl. 12Vdc Steckernetzteil Hinweis: Dieses Gerät muss von einem Elektro-Fachmann installiert werden! Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

PWM Tunable White Dimmer via DALI Ansteuerung Device Type 8 LED Dimmer (CV) für Tunable White LED-Module Der Tunable White Dimmer ermöglicht die direkte Ansteuerung von dimmbaren Leuchten deren Farbton von kaltweiß bis warmweiß einstellbar ist. Gedimmt wird mittels Pulsweitenmodulation (PWM), welche über den DALI Steuereingang definiert wird. Versorgungsspannung 12V oder 24V DC, 2 PWM-Ausgänge (16 Bit), 1 DALI Adresse (DT8), je nach Typ max. Anschlussströme von 4A, 8A, 10A oder 16A Das Modul ist in 3 Gehäusevarianten erhältlich (40x28x14 oder 59x33x15 oder 120x30x60) auch mit Strombegrenzung lieferbar: 200mA / 350mA / 700mA / 900mAModul auch als Baugruppe für direkten Leuchten-Einbau lieferbar. Versionen: DALI Tunable White Dimmer 4A (89453836) DALI Tunable White Dimmer 8A (86458673) DALI Tunable White Dimmer 10A (89453838) DALI Tunable White Dimmer 16A (89453841)   Produkteigenschaften LED Tunable White Dimmer mit Farbtemperatursteuerung Zum direkten Ansteuern von dynamischen weißen LEDs mit gemeinsamen Pluspol, deren Farbton von kaltweiß (CW) bis warmweiß (WW) einstellbar ist Das Gerät verfügt über eine gemeinsame DALI-Adresse für beide Kanäle (Device Type 8) Farbtemperatursteuerung entsprechend DALI Spezifikation für Device Type 8, Colour Type Tc Geeignet zum Ansteuern von Konstantspannung-LED-Modulen Versorgungsspannung 12V oder 24V DC Konfiguration über DALI-Cockpit Softwaretool und DALI USB-Interface 3 Gehäusevarianten je nach Variante Je nach Typ max. Anschlussströme von 4A, 8A, 10A oder 16A Der maximal Anschlussstrom kann beliebig auf die Kanäle verteilt werden, der Summenstrom darf den Anschlussstrom jedoch nicht überschreiten Spezifikationen

DALI Dimmer für LED Bänder mit alt. Tastereingang (Push Dim) Der 1-Kanal LED DALI Dimmer dimmt Ihre LED-Technik per angeschlossenem Taster (Push-Dim). Die Push-Dim-Funktion des LED Dimmer DALI mit Tastereingang kann ausschließlich mit 230VAC verwendet werden. Der letzte Dimmwert wird nach erneutem Einschalten (Push) wieder eingestellt. (Speicherung des letzten Wertes)  Technische Daten: Spannungsversorgung: 12-24VDC Stromaufnahme: 10A max. Steuereingänge: 1 Steuersignal: DALI/DSI, Push Dim (Tastereingang) Ausgänge: 1 PWM-Ausgang, gemeinsames Pluspotential (gem. +) 12-24VDC PWM Frequenz: 500Hz Ausgangsspannung: 1x12-24VDC Ausgangslast: 1x10A max. Ausgangsleistung: 120W@12VDC max. / 240W@24VDC max. Betriebstemperatur: max. 75°C gemessen am TC-Punkt Lagertemperatur: -15 bis +40°C Maße (Länge x Breite x Höhe): 145x46x16 mm Gehäusefarbe: weiß

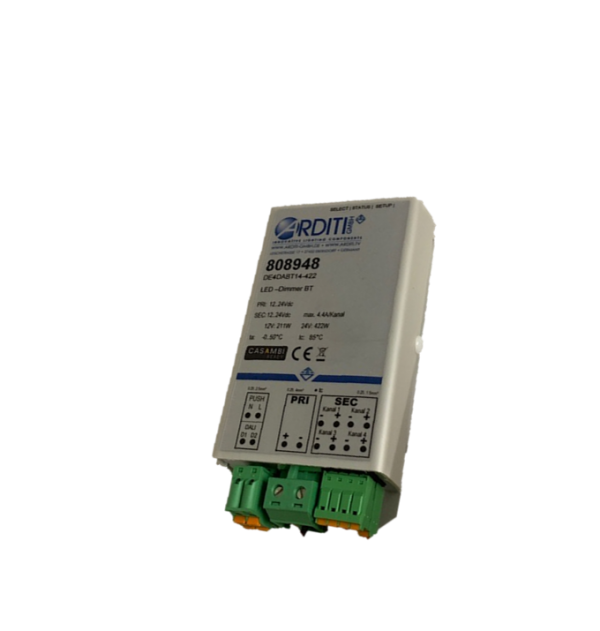

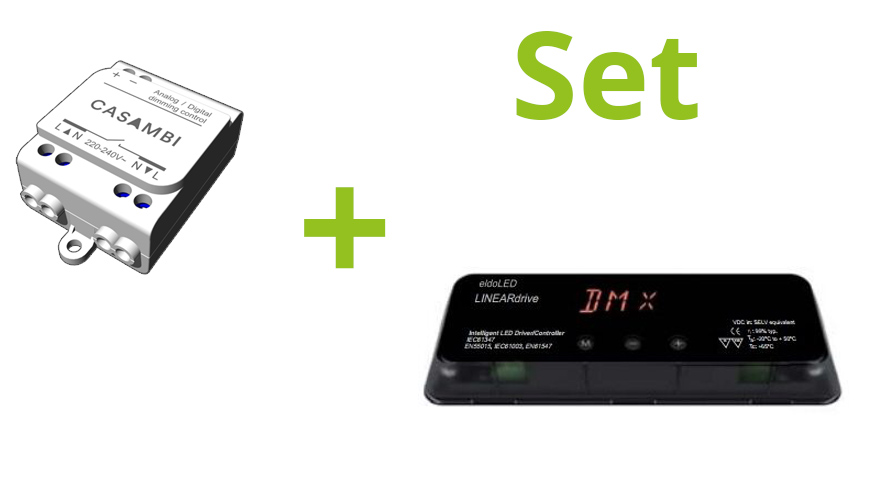

RGBW LED-Leisten bis 576 Watt (@24V) kameratauglich über Casambi steuern Zunehmend steigt die Nachfrage nach Casambi-Funk, aber auch nach kameratauglichen, flickerfreien Steuerungsmöglichkeiten von LED-Leisten. Flickerfrei (nach IEEE1789) können die Controller von eldoled gemäß deren Hydra-Drive-Technology (siehe unser Video zum Thema PWM). Casambi-Lösungen gibt es in den Ausführungen bis 144W mit PWM4 und inzwischen auch bis 422W (@24V) über einen 4 Kanal-Dmmer von Arditi. Ihr Anspruch: Betrieb von RGBW-LED-Streifen mit Strömen bis zu 6A je Kanal (4 x 6A bei 24V --> 576W) Kameratauglich bzw. Flickerfrei gemäß IEEE1789 Steuerung über Casambi-Bluetooth Plug and Play - Adressen 0,1,2,3 sind bereits vorprogrammiert Die Lösung: Dieses Set bestehend aus: eldoled Lin720 mit Hydra-Drive Technologie (siehe auch unser Erklär-Video zu PWM und Hydradrive) Casambi ASD-Modul mit RGBW-Profil Voreinstellung des Lin720 auf DALI mit Programmierung auf die Adressen 0,1,2,3 für die Steuerung über das Casambi-Modul Die technischen Details und Datenblätter der einzelnen Geräte finden Sie in den jeweiligen Produktbeschreibungen. Einfache Inbetriebnahme: RGBW-Streifen + Spannungsversorgung über z.B. 24V Netzteil gemäß eldoled-Anleitung an Lin720 anschließen DALI-Ausgang des ASD mit DALI-Eingang des Lin720 verbinden Spannungsversorgung des ASD an 230V herstellen Casambi-App installieren, verbinden und steuern. Für die Niedervoltversorgung (z.B. 12V/24V) des Controllers, sowie der Stripes empfehlen wir eine Auswahl unserer 24V-LED-Trafos. Alternativ können wir auf Anfrage auch andere Set-Kombinationen für z.B. RGB oder 4-Kanal, sowie TW mit eldoled-Geräten anbieten. Kontaktieren Sie uns einfach. Unser Video zu diesem Set: .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} Lösungsvorschlag RGBW-Leisten größer 500W über Casambi kameratauglich steuern und dimmen   Dieses Video stellt Lösungsvorschläge dar, wie z.B. RGBW-Stripes mit hohen Leistungen (je Kanal bis zu 6A) über Casambi-Funk gedimmt bzw. gesteuert werden können.

TRELIGHT LED Dimmer 12-36VDC, 8A Dieses TRELIGHT Produkt ermöglicht das dimmen von LED Technik - über Funk und Taster Eingang. Es können mehrere Komponenten aus der TRELIGHT LED Dimmer Serie an einen Empfänger angelernt werden. Je nach Belieben kann mit Wandtastern an verschiedenen Stellen im Zimmer, oder vom Sofa aus mit der Funk Fernbedienung oder Dimmtaster Mini gedimmt werden. Der LED Dimmer Funk Empfänger wird zwischen das Netzteil und die dimmbare LED Beleuchtung geschalten. Sekundärseitig wird 12-36V DC Spannung bereitgestellt und es kann ein Strom bis zu 8A entnommen werden.   Dieser LED Dimmer ist kompatibel zu TRELIGHT LED Dimmer - Fernbedienung, - Wandtaster (1- und 2-fach) und - Dimmtaster Mini. Damit entsteht eine Vielzahl an Möglichkeiten, Ihre einfarbige LED-Technik zu dimmen und zu schalten. Technische Daten TRELIGHT LED Dimmer: Spannungsversorgung 12-36Vdc Stromaufnahme 8A max. Eingangssignal TRELIGHT LED Dimmer Serie oder Taster Eingang Ausgangsspannung 1x 12-36Vdc Ausgangsstrom 1x 8A Ausgangsleistung 96W @ 12Vdc / 192W @ 24Vdc / 288W @ 36Vdc Dimmfunktion 0-100% Temperaturbereich -20 bis +50°C Maße (LxBxH) in mm 100x38x20 Weitere technische Daten und Informationen entnehmen Sie bitte unter Downloads.

RGBW Funk Controller 4x 5A TRELIGHT Vega Erleben Sie die neue TRELIGHT Vega Serie, die endlich eine moderne Lichtsteuerung per Funk und APP über Wifi/WLAN ermöglicht. Mit dem TRELIGHT Vega Funk-Controller hier in der Variante mit 4 x 5A haben Sie die ideale Grundlage für eine intelligente Lichtsteuerung in Ihrem Zuhause. Mit der praktischen Steuerung per Smartphone, Tablet, Wandsteuerung oder Fernbedienung können Sie Ihre Wohnung bequem in bis zu 8 Zonen ansteuern. Der Controller ist auch als Variante mit 4 x 8A verfügbar. Die TRELIGHT Vega Serie bietet Ihnen eine Vielzahl von Steuerungsmöglichkeiten für Ihre LED-Lichtquellen. Sie können optional Ihre Lichttechnik in Ihrem eigenen WLAN-Netzwerk einbinden und somit den vollen Komfort moderner Lichttechnologie genießen. Dank der TRELIGHT Vega Bridge ist eine Steuerungsmöglichkeit über Wifi/WLAN mit Ihrem Smartphone oder Tablet möglich. Einfach über Ihren Router (WLAN-Router und TRELIGHT Vega Bridge wird benötigt) können Sie auf den Controller zugreifen und Ihre Beleuchtung steuern. Nutzen Sie die TRELIGHT Vega Memory Line oder die Vega Multicomfort Fernbedienung für eine bequeme Steuerung per Funk. Mit der TRELIGHT Vega Wandsteuerung RGBW oder Dualweiß haben Sie zudem die Möglichkeit, Ihre Lichtquellen direkt an der Wand zu steuern. Der TRELIGHT Vega Funk-Controller RGBW CCT ist die perfekte Wahl für alle, die eine einfache und komfortable Lichtsteuerung suchen. Entdecken Sie jetzt die TRELIGHT Vega Serie und machen Sie Ihr Zuhause zu einem smarten Zuhause. Dieses multifunktional kombinierbare System erfüllt nahezu jeden Wunsch. Steuern und dimmen Sie Einfarbige LEDs Dualweiße LEDs Dreifarbig weiße LEDs RGB LEDs RGBW LEDs Übersicht über die TRELIGHT Vega Serie  Controller      Verbindung    Bedienung über  RGBW Funk Controller 4x 5A RGBW Funk Controller 4x 5 A Hutschiene RGBW Funk Controller 4x 8A RGB-Dual LED Controller 12-36Vdc/5x8A  TRELIGHT Funk                                 Funk Fernbedienung 5 Zonen Funk Fernbedienung 1 Zone (begrenzt verfügbar, Nachfolger 5 Zonen Fernbedienung) PLAY RGB-Dual LED Fernbedienung mit 4 Zonen RGBW Fernbedienung Pro Memory Line RGBW Funk Wandsteuerung                    optional über: Bridge: WLAN Bridge LAN/WLAN Bridge Tablet oder Smartphone über Router WLAN, LAN, WAN   Technische Daten TRELIGHT Pro RGBW:  Spannungsversorgung  12-36 Vdc  Stromaufnahme 4-Kanalbetrieb  4x 5A  Ausgangsleistung  max. 240 W @ 12 Vdc / 480 W @ 24 Vdc / 720 W @ 36 Vdc  Kanalpolarität  R- / G- / B- / W- / gemeinsamer Pluspol  PWM-Frequenz 750 Hz  Betriebstemperatur  -10 bis + 60 °C  Lagertemperatur  -20 °C bis + 60 °C  Maße (LxBxH) in mm 178x46x21 Weitere technische Daten und Informationen entnehmen Sie bitte unter Downloads.

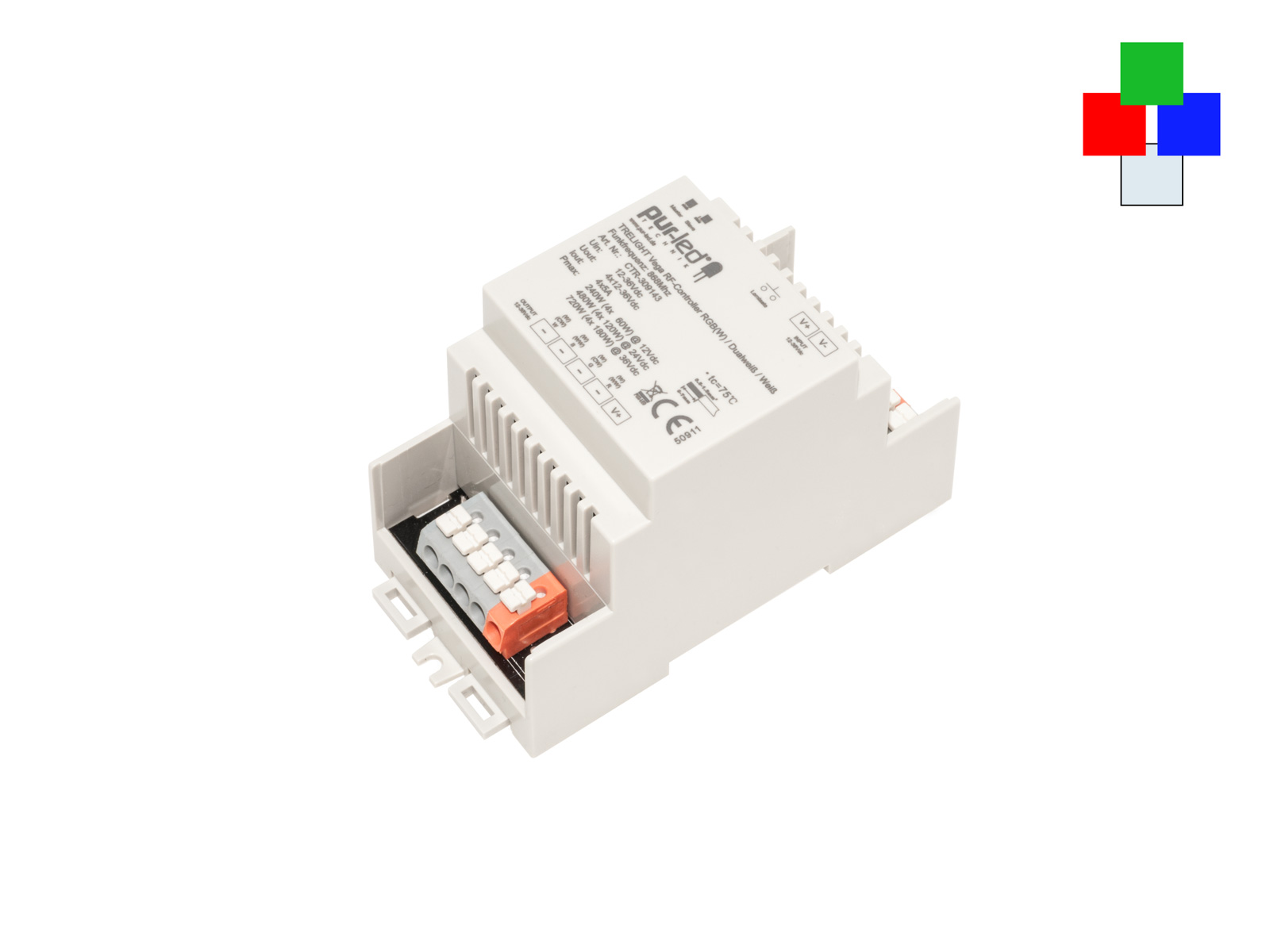

RGBW Funk Controller RGBW 12-36Vdc/4x5A DIN HutschieneTRELIGHT Vega Erleben Sie die neue TRELIGHT Vega Serie, die endlich eine moderne Lichtsteuerung per Funk und APP über Wifi/WLAN ermöglicht. Mit dem TRELIGHT Vega Funk-Controller hier in der Variante mit 4 x 5A  für Hutschienenmontage haben Sie die ideale Grundlage für eine intelligente Lichtsteuerung in Ihrem Zuhause. Mit der praktischen Steuerung per Smartphone, Tablet, Wandsteuerung oder Fernbedienung können Sie Ihre Wohnung bequem in bis zu 8 Zonen ansteuern. Die TRELIGHT Vega Serie bietet Ihnen eine Vielzahl von Steuerungsmöglichkeiten für Ihre LED-Lichtquellen. Sie können optional Ihre Lichttechnik in Ihrem eigenen WLAN-Netzwerk einbinden und somit den vollen Komfort moderner Lichttechnologie genießen. Dank der TRELIGHT Vega Bridge ist eine Steuerungsmöglichkeit über Wifi/WLAN mit Ihrem Smartphone oder Tablet möglich. Einfach über Ihren Router (WLAN-Router und TRELIGHT Vega Bridge wird benötigt) können Sie auf den Controller zugreifen und Ihre Beleuchtung steuern. Nutzen Sie die TRELIGHT Vega Memory Line oder die Vega Multicomfort Fernbedienung für eine bequeme Steuerung per Funk. Mit der TRELIGHT Vega Wandsteuerung RGBW oder Dualweiß haben Sie zudem die Möglichkeit, Ihre Lichtquellen direkt an der Wand zu steuern. Der TRELIGHT Vega Funk-Controller RGBW CCT ist die perfekte Wahl für alle, die eine einfache und komfortable Lichtsteuerung suchen. Entdecken Sie jetzt die TRELIGHT Vega Serie und machen Sie Ihr Zuhause zu einem smarten Zuhause. Dieses multifunktional kombinierbare System erfüllt nahezu jeden Wunsch. Steuern und dimmen Sie Einfarbige LEDs Dualweiße LEDs Dreifarbig weiße LEDs RGB LEDs RGBW LEDs Übersicht über die TRELIGHT Vega Serie  Controller      Verbindung    Bedienung über  RGBW Funk Controller 4x 5A RGBW Funk Controller 4x 5 A Hutschiene RGBW Funk Controller 4x 8A RGB-Dual LED Controller 12-36Vdc/5x8A  TRELIGHT Funk                                 Funk Fernbedienung 5 Zonen Funk Fernbedienung 1 Zone (begrenzt verfügbar, Nachfolger 5 Zonen Fernbedienung) PLAY RGB-Dual LED Fernbedienung mit 4 Zonen RGBW Fernbedienung Pro Memory Line RGBW Funk Wandsteuerung                    optional über: Bridge: WLAN Bridge LAN/WLAN Bridge Tablet oder Smartphone über Router WLAN, LAN, WAN   Technische Daten TRELIGHT Controller RGBW Hutschiene: Spannungsversorgung  12-36 Vdc Maximale Belastung 4-Kanalbetrieb:  4x 5A Maximale Belastung 3-Kanalbetrieb: 3x5A  Ausgangsleistung  max. 240 W @ 12 Vdc / 480 W @ 24 Vdc / 720 W @ 36 Vdc  Kanalpolarität  R- / G- / B- / W- / gemeinsamer Pluspol  Betriebstemperatur  -10 bis + 60 °C  Lagertemperatur  -20 °C bis + 70 °C  Maße (LxBxH) in mm 109x53x63   Weitere technische Daten und Informationen entnehmen Sie bitte dem Datenblatt unter Downloads.

RGBW Funk Controller TRELIGHT Vega 4 x 8A Entdecken Sie die neue TRELIGHT Vega Serie, die endlich eine moderne Lichtsteuerung per Funk und APP über Wifi/WLAN ermöglicht. Mit dem TRELIGHT Vega Funk-Controller RGB(W)hier in der Variante mit 4 x 8A haben Sie die perfekte Grundlage für eine smarte Lichtsteuerung in Ihrem Zuhause. Dank der komfortablen Steuerung per Smartphone, Tablet, Wandsteuerung oder Fernbedienung, können Sie Ihre Wohnung ganz einfach in bis zu 8 Zonen ansteuern. Der Controller ist auch als Variante mit 4 x 5A verfügbar. Die TRELIGHT Vega Serie bietet eine Vielzahl von Steuerungsmöglichkeiten für Ihre LED-Lichtquellen, ganz nach Ihren Wünschen. Verbinden Sie optional Ihre Lichttechnik im eigenen WLAN-Netz und genießen Sie den vollen Komfort moderner Lichttechnologie. Mit TRELIGHT Vega Bridge gibt es eine Steuerungsmöglichkeit über Wifi/WLAN mit dem vorhandenen Smartphone oder Tablet. Über Ihren Router (WLAN-Router und TRELIGHT Vega Bridge wird benötigt) können Sie auf den Controller zugreifen.   Nutzen Sie die TRELIGHT Vega Memory Line oder die Vega Multicomfort Fernbedienung für die bequeme Steuerung über Funk. Mit der TRELIGHT Vega Wandsteuerung RGBW oder Dualweiß haben Sie die Möglichkeit, Ihre Lichtquellen direkt an der Wand zu steuern. Der TRELIGHT Vega Funk-Controller RGBW ist die perfekte Wahl für alle, die eine einfache und komfortable Lichtsteuerung suchen. Dieses multifunktional kombinierbare System erfüllt nahezu jeden Wunsch. Steuern und dimmen Sie Einfarbige LEDs Dualweiße LEDs Dreifarbig weiße LEDs RGB LEDs RGBW LEDs über Smartphone, Tablet oder Fernbedienung! Übersicht über die TRELIGHT Vega Serie  Controller      Verbindung    Bedienung über  RGBW Funk Controller 4x 5A RGBW Funk Controller 4x 5 A Hutschiene RGBW Funk Controller 4x 8A RGB-Dual LED Controller 12-36Vdc/5x8A  TRELIGHT Funk                                 Funk Fernbedienung 5 Zonen Funk Fernbedienung 1 Zone (begrenzt verfügbar, Nachfolger 5 Zonen Fernbedienung) PLAY RGB-Dual LED Fernbedienung mit 4 Zonen RGBW Fernbedienung Pro Memory Line RGBW Funk Wandsteuerung                    optional über: Bridge: WLAN Bridge LAN/WLAN Bridge Tablet oder Smartphone über Router WLAN, LAN, WAN   Technische Daten TRELIGHT RGBW Controller 4 x 8A:  Spannungsversorgung  12-36 Vdc  Stromaufnahme 4-Kanalbetrieb  4x 8A  Leistung  max. 348 W @ 12 Vdc / 768W @ 24 Vdc / 1152W @ 36 Vdc  Kanalpolarität RGB:  R- / G- / B- / W- / gemeinsamer Pluspol Kanalpolariät Dualweiß: Kaltweiß- / Warmweiß - / gemeinsamer Pluspol  PWM-Frequenz 750 Hz  Betriebstemperatur  -10 bis + 60 °C  Lagertemperatur  -20 °C bis + 70 °C  Maße (LxBxH) in mm 170x59x29 Weitere technische Daten und Informationen, sowie die Sicherheitshinweise entnehmen Sie bitte dem Datenblatt sowie Quick Guide unter Downloads.

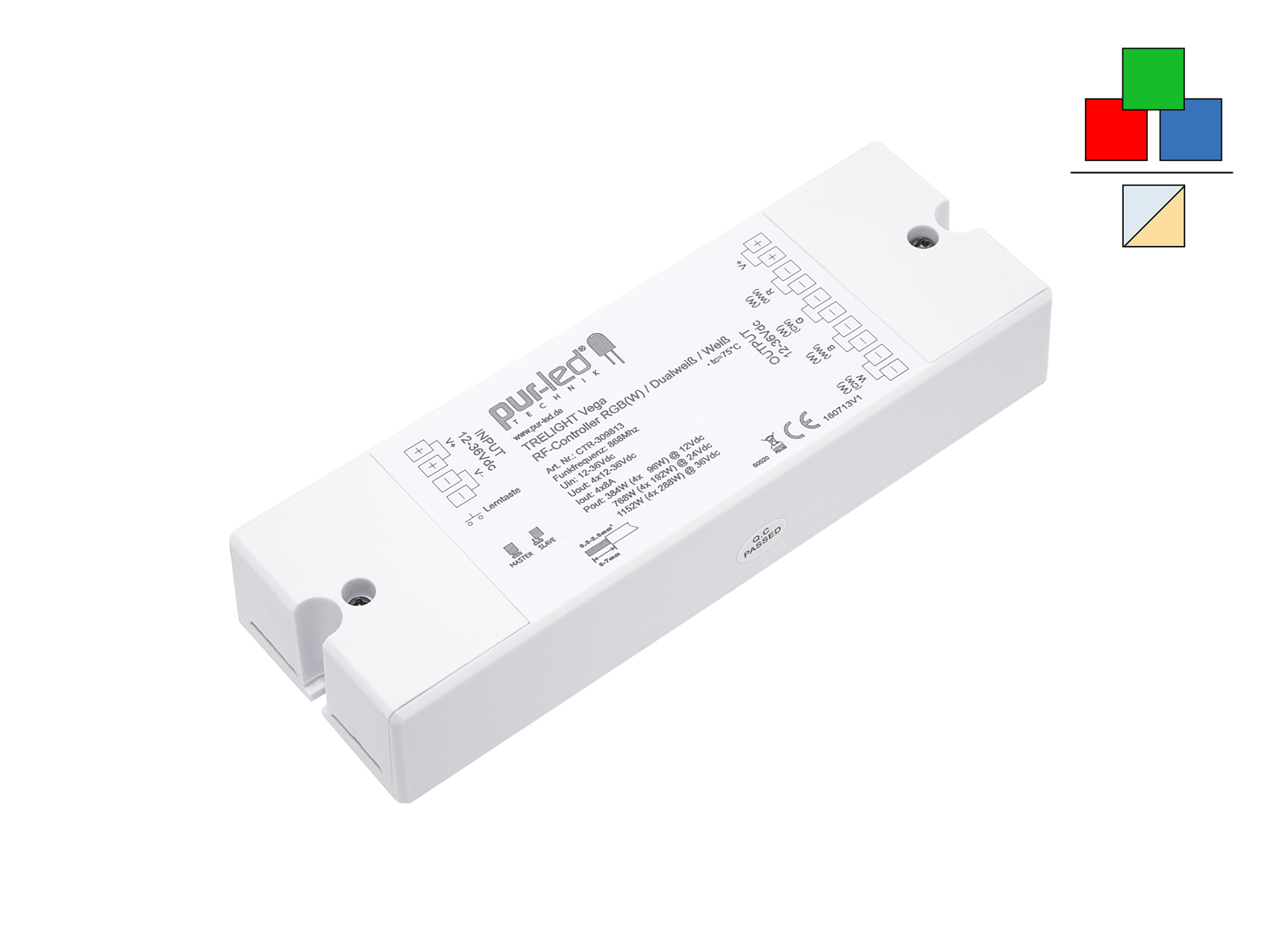

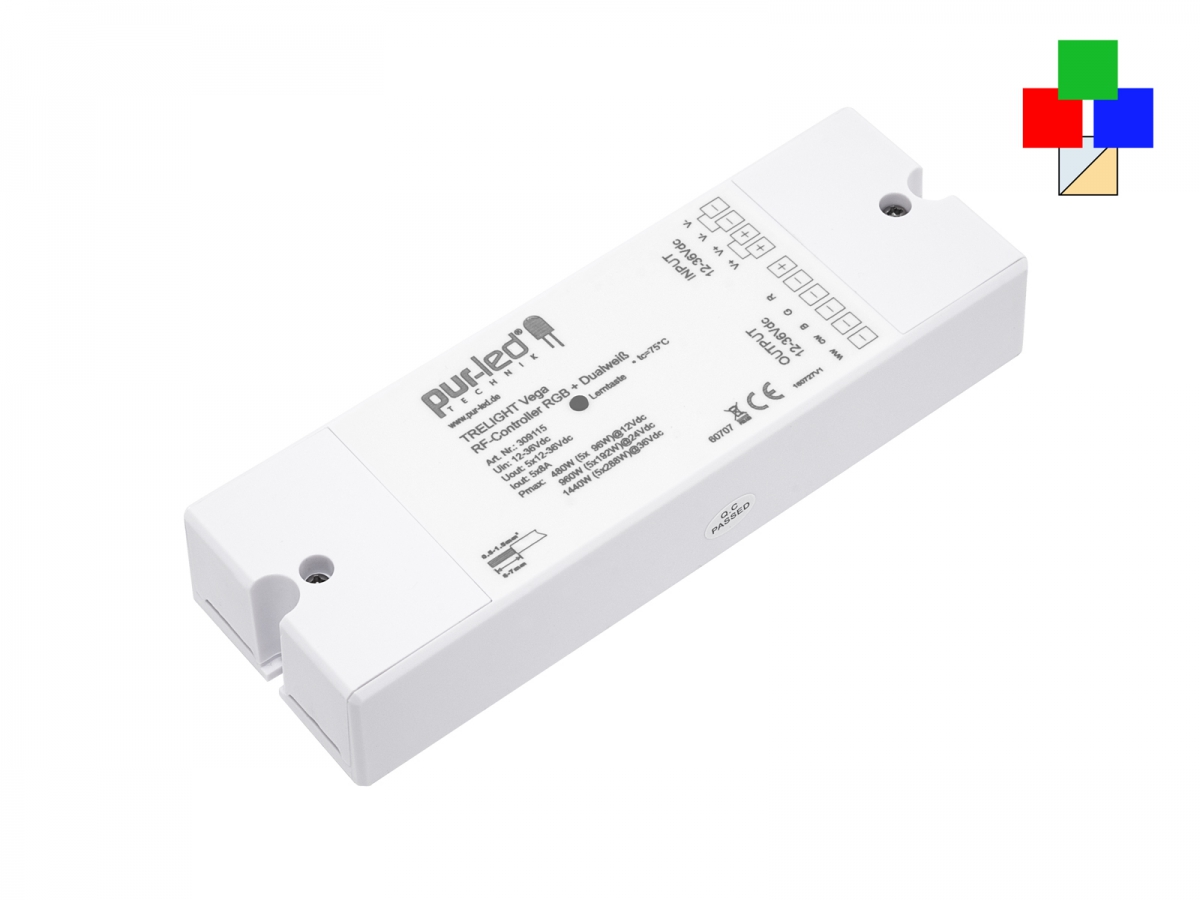

TRELIGHT Vega RF-Controller RGB + Dualweiß Mit dem TRELIGHT Vega RF-Controller RGB + Dualweiß kann RGB(KW/WW) LED Technik mit der passenden RGB(KW/WW)-Fernbedienung (CTR-308145) in bis zu 4 Zonen gesteuert werden. NEU TRELIGHT Vega Serie: Endlich moderne Lichtsteuerung per Funk und APP über Wifi/WLAN realisieren Steuern Sie Ihre Wohnung mit Ihrem Smartphone / Tablet / Wandsteuerung / Fernbedienung / Wandtaster komfortabel in bis zu 8 Zonen an. Der einfache Weg zur smarten Lichtsteuerung: die TRELIGHT Vega Serie. Steuern Sie Ihre LED-Lichtquellen mit Fernbedienung, Wandsteuerungen und darüber hinaus mit Ihrem Smartphone bzw. Tablet. Dieses multifunktional kombinierbare System erfüllt nahezu jeden Wunsch. Binden Sie optional Ihre Lichttechnik im eigenen WLAN-Netz ein und genießen den vollen Komfort moderner Lichttechnologie. Übersicht über die TRELIGHT Vega Serie  Controller      Verbindung    Bedienung über  RGBW Funk Controller 4x 5A RGBW Funk Controller 4x 5A Hutschiene RGBW Funk Controller 4x 8A RGB-Dual LED Controller 12-36Vdc/5x8A  TRELIGHT Funk                                 Funk Fernbedienung 5 Zonen Funk Fernbedienung 1 Zone (begrenzt verfügbar, Nachfolger 5 Zonen Fernbedienung) PLAY RGB-Dual LED Fernbedienung mit 4 Zonen RGBW Fernbedienung Pro Memory Line RGBW Funk Wandsteuerung                    optional über: Bridge: WLAN Bridge LAN/WLAN Bridge Tablet oder Smartphone über Router WLAN, LAN, WAN   Technische Daten:   Eingangsspannung: 12Vdc - 36Vdc Maximale Belastung 5-Kanalbetrieb: 5x 8A Leistung: max. 480W @ 12Vdc, 960W @ 24Vdc, 1440W @ 36Vdc Kanalpolarität: R- / G- / B- / KW- / WW- / gemeinsamer Pluspol Betriebstemperatur: -10° C bis +60° C Lagertemperatur: -20° C bis +70° C Maße (L x B x H) in mm: 170x59x29 Speichert bei Stromunterbrechung seinen letzten Programm- und Einschaltzustand. Dieses Gerät muss von einem Elektro-Fachmann installiert werden!  Lieferumfang: PUR-LED® TRELIGHT Vega RF-Controller RGB + Dualweiß (CTR-309115)

Der ZigBee Controller 3.0 LED Controller zur Steuerung ihrer Smarthome Lichttechnik Durch das neue ZigBee 3.0 Protokoll ist der 4 in 1  LED Funk Controller kompatibel mit den neuesten LED Smarthome Systemen, unter anderem Amazon Echo Plus, Osram Lightify, Ikea Trådfri, Philips Hue. (Einstellbar über Kippschalter)Bei einem Einsatz mit dem Philips Hue System können Sie die CASAMBI App benutzen.4 in 1 Universal ZigBee LED Controller! Vier verschiedene Modi in nur einem Controller: DIM, CCT, RGBW und RGB-+CCT.Der 1 / 2 / 4 bzw. 5-Kanal Controller kann auch bequem über die Amazon ECHO App angesteuert werden. Verwendung des ZigBee Controller: Zur Verwendung des ZigBee Controller benötigen Sie zu jedem Hersteller die dazugehörige Schnittstelle, bspw. die Philips Hue Bridge oder das OSRAM Lightify Gateway. Beim System Amazon Echo Plus ist bereits ein Hub vorhanden.  Technische Daten: Eingangsspannung: 12Vdc - 24Vdc Maximale Belastung 1-Kanalbetrieb: 1x 4A Maximale Belastung 2-Kanalbetrieb: 2x 4A Maximale Belastung 4-Kanalbetrieb: 4x 4A Maximale Belastung 5-Kanalbetrieb: 5x 4A Leistung pro Kanal: max. 48W @ 12Vdc, 96W @ 24Vdc Kanalpolarität: R- / G- / B- / WW- / KW- gemeinsamer Pluspol Betriebstemperatur: -20° C bis +50° C Lagertemperatur: -20° C bis +70° C Maße (L x B x H) in mm: 145 x 46,5 x 16 Bei Stromunterbrechung speichert er seinen letzten Programm- und Einschaltzustand.Wir empfehlen die Installation durch eine Elektrofachkraft.Für weitere Technische Details steht Ihnen das Datenblatt vom Hersteller bereit.
