DALI-2 Touchpanel 24035410

Produktinformationen "DALI-2 Touchpanel 24035410"

DALI-2 Touchpanel 24035410 Lunatone

Multifunktionales DALI-2 Steuermodul mit flexiblem Tastenlayout. Das DALI-2 Touchpanel dient als universelles Modul zur Steuerung von DALI-kompatiblen Leuchten.

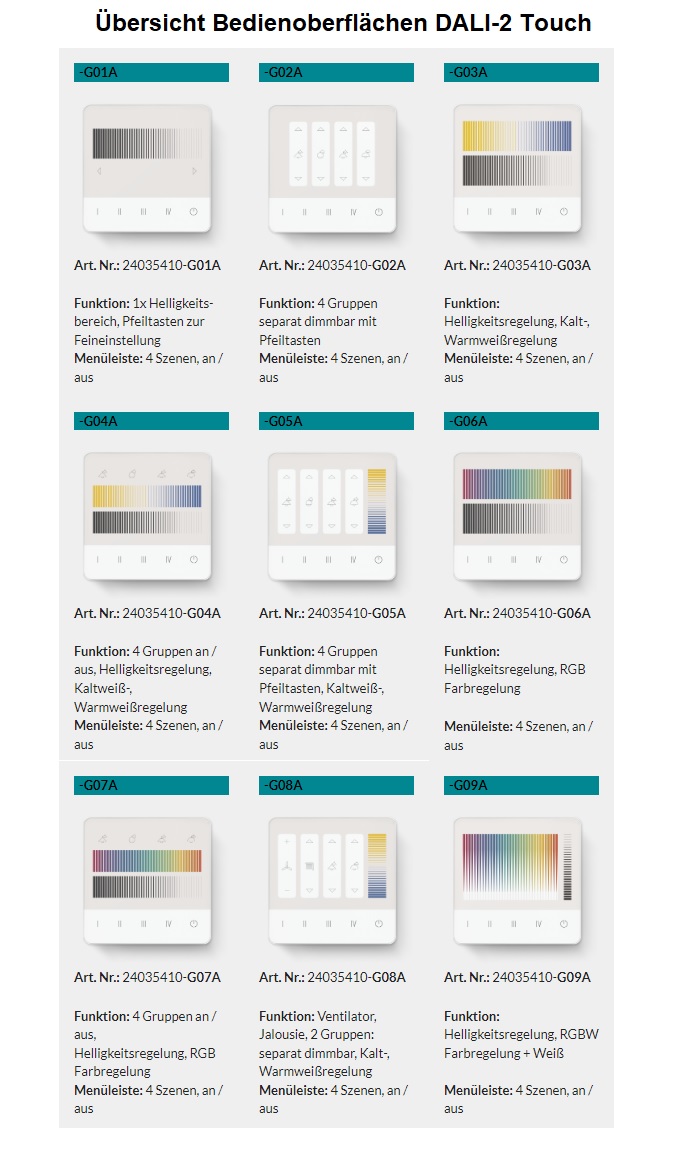

Einen Überblick über die verschiedenen Bedienoberflächen finden Sie unter den Bildern oder hier.

Eigenschaften

Multifunktionales Bediengerät für DALI und DALI-2 Systeme
Application Controller: DALI-Geräte direkt steuern

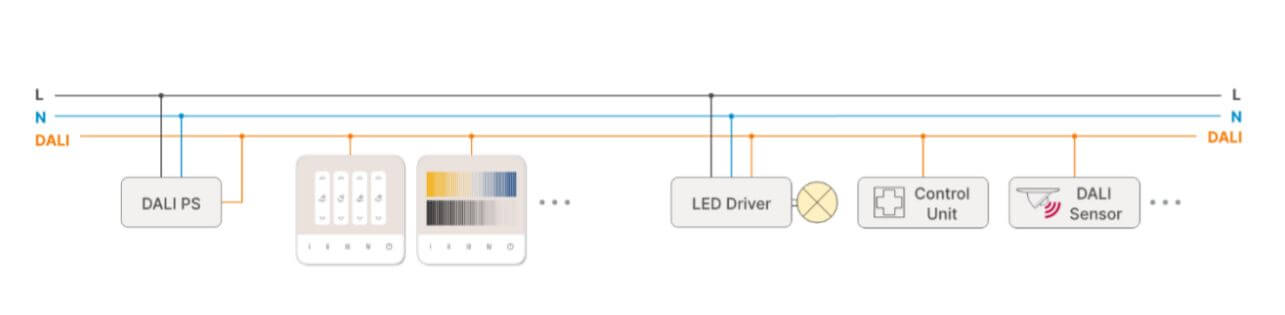

Multimasterfähig. Es können mehrere Module in einem DALI-Kreis und/oder einer DALI-Gruppe installiert werden.
Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung und Makros.
Kapazitive Touch Bedienfläche
Instanzmodus: Einfache Integration durch 16 DALI-2 Pushbutton Instanzen und 5 DALI-2 Analog Instanzen (Slider)
Bis zu 16 konfigurierbare Tasten.
Standardlayouts und Werkseinstellung für einfache Installation ohne Konfiguration
Einfache Installation: Montage an einer Unterputzdose
Flexibles Layout - Individuelle Gestaltung – Layout Austausch vor Ort zusätzliche bedruckte Layoutgläser als Zubehör erhältlich
Das Modul wird vom DALI-Kreis versorgt, keine zusätzliche Versorgung notwendig
Version mit integrierter Dali Power Supply erhältlich (email Anfrage)
Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool.
DALI-2 Steuergerät nach IEC62386-103.
Bedienfläche aus Glas (für Details siehe PDF im Download-Tab)
Rahmenmaterial aus Kunststoff (RAL 9016). Aluminiumrahmen oder Kundenspezifische Rahmenfarben auf Anfrage.
Integrierter DALI-2 Application Controller

Spezifikationen des DALI-2 Touchpanels

Art des Ausgangs	DALI, DALI-2, Multimaster, Versorgung
Spannungsbereich	9,5V … 22,5Vdc according to IEC62386
typ. Stromaufnahme DALI (bei 16,5V)	2 mA
Betriebstemperatur	-20°C … +45°C

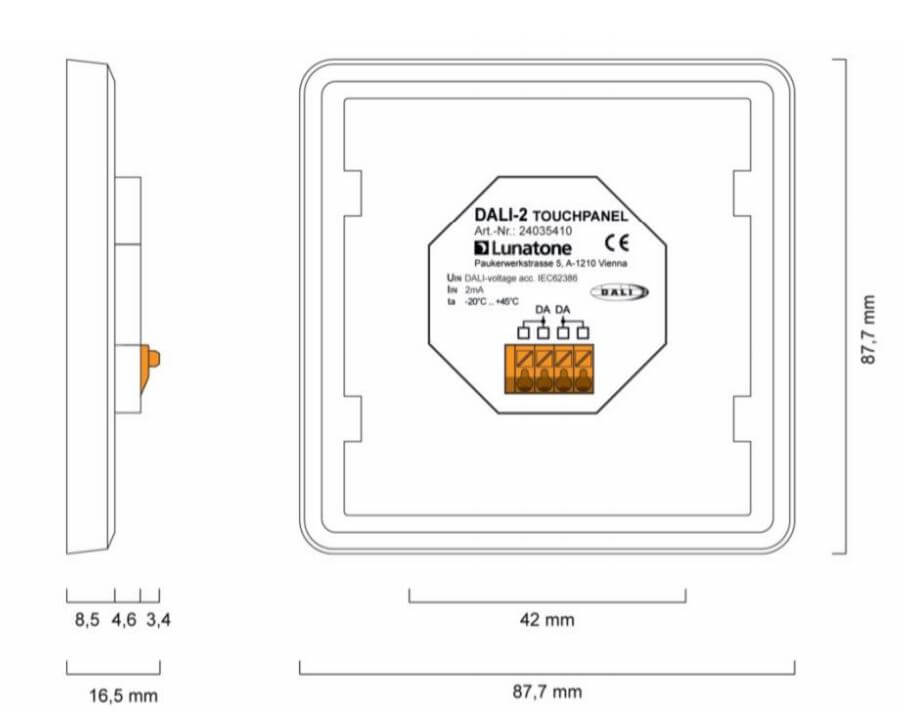

Abmessungen	87,7mm x 87,7mm x 16,5mm
Montage	Einbau Installationsdose Einbau in Schutzklasse II Geräte
Erwartete Lebensdauer	100.000h
Herstellerspezifische Betriebsarten	Application Controller, DALI-2 Instancemode

Entnehmen Sie weitere Daten aus dem Download-Tab

Die Variante "Extra Glas" erfordert eine Bestellung mit Hilfe des Konfigurators von Lunatone
Im Konfigurator können auch verschiedene vorgefertigte Designs geladen werden oder individuell online erstellt werden.
Auch die Konfiguration einer individuellen Rahmenfarbe ist mittels des Konfigurators möglich.
Bitte beachten Sie: Hier werden ggf. zusätzliche Kosten fällig sowie die Abnahme einer Mindestbestellmenge.
Sollte ein individuelles Design für Sie interessant sein, können Sie uns gerne kontaktieren.

Dimmbarkeit/Steuerung:	DALI, DALI2, DALI DT8
Verwendung/IP-Code:	IP20 - IP44 (indoor)
