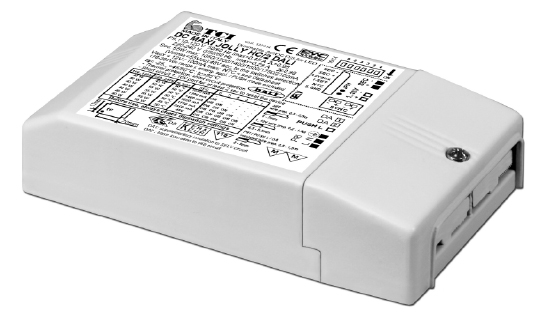

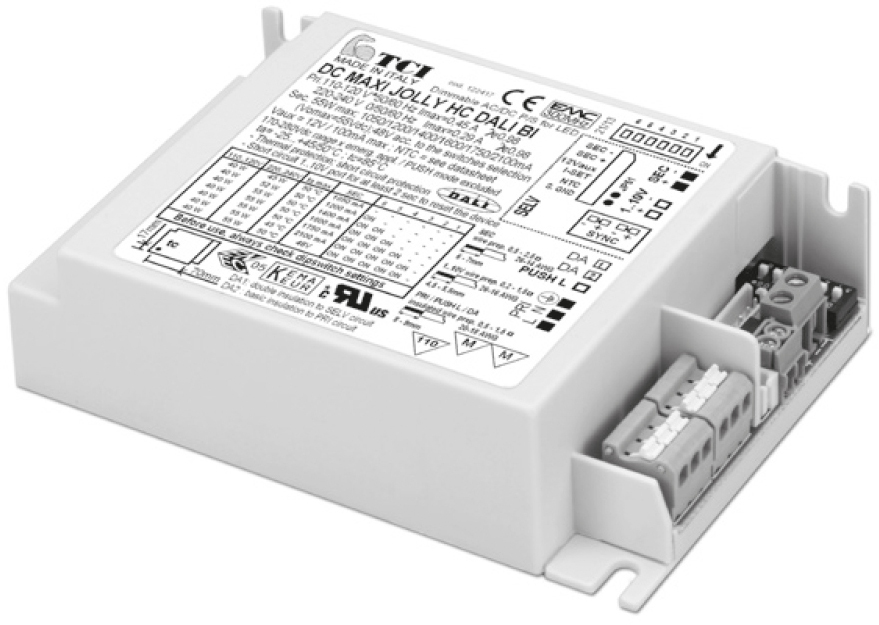

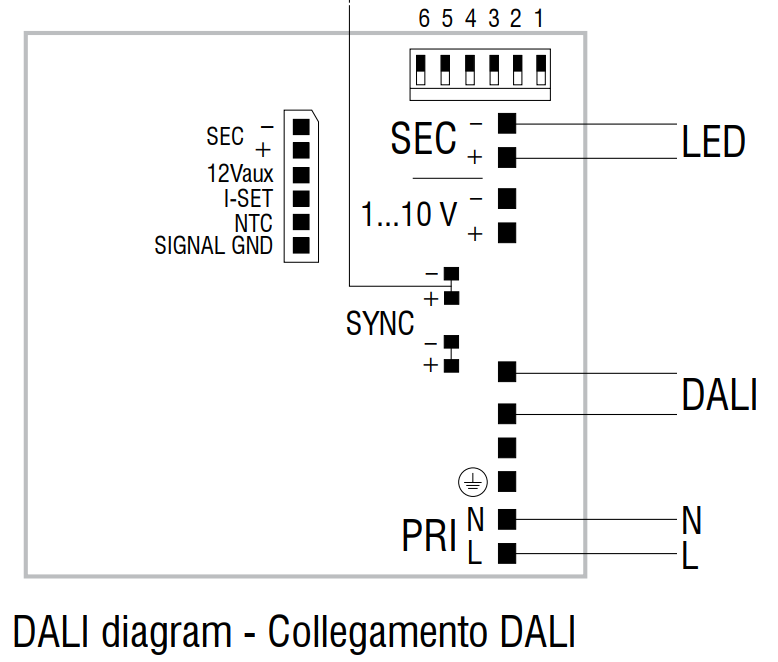

Maxi Jolly HC DALI 60

LED-Treiber Maxi Jolly Midnight; dimmbar TCI 122416 50 Watt, über Dämmerungssensor können programmierbare Helligkeitsstufen geschalten werden. Der Hersteller TCI bringt mit dem Maxi Jolly Midnight einen ?intelligenten? LED-Konverter auf den Markt. Dieser erkennt von selbst, wann die Nachtabsenkung erforderlich ist. Die Dauer der Nachtabsenkung ist programmierbar. Max. Leistung 50W. Konstantstrom, bzw. -Spannung über Dip-Schalter einstellbar. Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar. Ext. Temperatursensor optional. Flicker ( Output Ripple ) <= 3% Conformal Coating (Feuchtigkeitsabweisende Beschichtung) Der Maxi Jolly Midnight ist auch auf Anfrage in der Standardversion 122416 und in der Version 122408CC verfügbar. Zum Kontaktformular Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 25 W 74 V max. 350mA const. max 20 Stellung 2 35 W 72 V max. 500mA const. max 20 Stellung 3 39 W 72 V max. 550mA const. max 20 Stellung 4 46 W 72 V max. 650mA const. max 20 Stellung 5 50 W 71 V max. 700mA const. max 18 Stellung 6 50 W 66 V max. 750mA const. max 17 Stellung 7 50 W 58 V max. 850mA const. max 16 Stellung 8 50 W 55 V max. 900mA const. max 16 Stellung 9 50 W 48 V max. 1,05 A const. max 14 Stellung 10 50 W 48V Konstantspannung Wirkungsgrad in Abhängigkeit der Leistung: 20W - 50W : 84%  - 91% Alle Jolly-Konverter können über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung über nur einen Taster möglich. Bis zu 10 Konverter (Slave) können über einem Master betrieben werden. Taster und Installationsmaterial sind nicht im Lieferumfang enthalten. Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

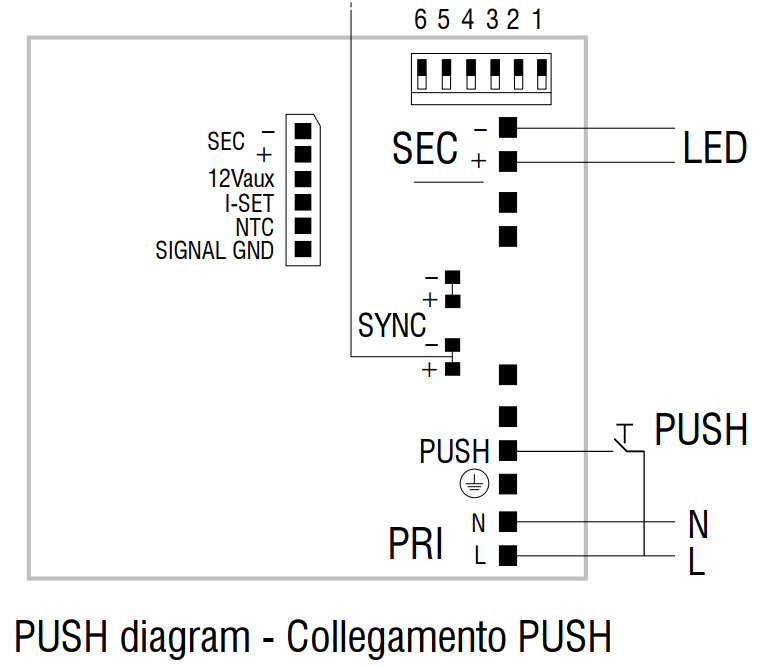

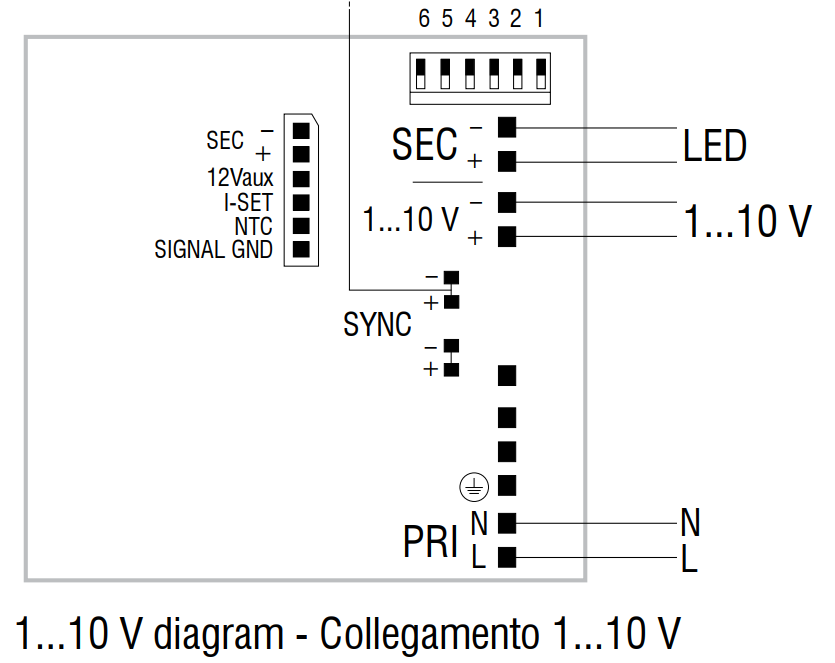

LED Treiber DC MAXI JOLLY HV 60 - 1-10V & Push (Hochvolt) Die Besonderheit am Maxi Jolly HV (TCI 127414, 151414) bietet abhängig vom eingestellten Strom die Möglichkeit bis zu 32 LEDs in Reihe an einem LED-Konverter zu betreiben. Dadurch ist es möglich mehrere z.B. LED-Einbaustrahler sparsam zu installieren. Die LED-Strahler werden einfach nur seriell verkettet. Für zuverlässigen Betrieb bitte jeweilig auf die max. Spannung, bzw. Leistung je String achten. Eigenschaften der Maxi Jolly HV-Versionen: LED Konverter mit hoher Ausgangsspannung (bis zu 112V bei 350mA) Hohe Leistung von 60W. Konstantstrom über Dip-Schalter einstellbar. Master-Slave-Betrieb mittels Synchronisationsleitungen möglich (nur PWM-Modus) Ext. Temperatursensor optional. Dimmung über 1-10V Schnittstelle vorgesehen (127414, 151414) Tastdimmung mittels Tasteingang vorbereitet. Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gedrücktem Taster. (127414,151414) Flicker ( Output Ripple ) <= 3% Auch mit Hybrid-Dimmung (AM + PWM) verfügbar. (127414) Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid. Sowie mit durchgängiger Linear-Dimmung (AM) verfügbar. (151414) Der Maxi Jolly Hochvolt ist in folgenden Varianten erhältlich: TCI 127414 ist der technologisch verbesserte Nachfolger des #122414. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz.  Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid) TCI 151414 (bis zu 60W, absolut flickerfrei) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. 100% Kameratauglich. Achtung: Kein Master-Slave-Betrieb via Synch-Leitung möglich. Die Geräte sind auch jeweilig in der Ausführung für Geräteeinbau, ohne Zugentlastung unter der Bezeichnung BI (Built In) erhältlich. Die technischen Unterschiede  im Detail entnehmen Sie bitte jeweils den Datenblättern des Herstellers. Technische Daten zu TCI 127414, 127414BI, 151414, 151414BI Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 28 W 20...112 V 250mA const. max 32 Stellung 2 34 W 20...112 V. 300mA const max 32 Stellung 3 39 W 20...112 V. 350mA const max 32 Stellung 4 45 W 20...112 V 400mA const max 32 Stellung 5 50 W 20...112 V 450mA const max 32 Stellung 6 56 W 2...112 V 500mA const max 32 Stellung 7 60 W 2...110 V 550mA const max 31 Stellung 8 60 W 2...100 V 600mA const max 28 Stellung 9 60 W 2...92 V 650mA const max 26 Stellung 10 60 W 2...86 V 700mA const max 24 Alle TCI Jolly Konverter können über Sync-Kabel im PWM-Modus miteinander verbunden werden. Somit ist die Ansteuerung über nur einen Taster möglich. Bis zu 10 Konverter (Slave) lassen sich an einem Master betreiben. Taster und Installationsmaterial sind nicht im Lieferumfang enthalten. Um ggf. induktive Einstreuungen in die Sekundärleitung zu vermeiden, sollte diese so kurz wie möglich gehalten, sowie auch maximaler Abstand von Netzleitungen gehalten werden. Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt Historie dieses bewährten LED-Treibers: TCI 122414  mit Ausgangsspannung bis zu 112V kann so bis 32 LEDs in Reihe betreiben. Die Dimmung erfolgt mittels PWM. Bevorzugter Einsatzbereich sind Straßenleuchten, oder auch für den Betrieb von vielen z.B. LED-Deckeneinbauspots. Über Synchronisationsleitungen können so im Master-Slave-Betrieb eine Vielzahl von LED-Spots elegant betrieben und gedimmt werden. (Nicht mehr verfügbar. Nachfolger 127414)

LED-Treiber Maxi Jolly US - jetzt als Bilevel N VersionDieser LED-Treiber TCI 122418N kann dank seiner Bilevel N Funktion in zwei verschiedenen Pegeln betrieben werden, z.B. mit 100% Leistung und einem programmierbaren Wert für Nachtabsenkung. Dazu wird kein zusätzlicher Dimmer benötigt, es reicht ein 230V Steuersignal. Bei angelegtem Steuersignal arbeitet der Maxi Jolly wie gewohnt, ansonsten fährt er die Leistung auf den gewünschten Wert herunter. Ideal geeignet für zum Beispiel für Straßenbeleuchtung. Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar. Ext. Temperatursensor optional.Flicker ( Output Ripple ) <= 3%Der Maxi Jolly US Bilevel ist auch als Hochvoltversion verfügbar: Maxi Jolly HV Bilevel Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 25 W 74 V max. 350mA const. max 20 Stellung 2 35 W 72 V max. 500mA const max 20 Stellung 3 39 W 72 V max. 550mA const max 20 Stellung 4 46 W 72 V max. 650mA const max 20 Stellung 5 50 W 71 V max. 700mA const max 18 Stellung 6 50 W 66 V max. 750mA const max 18 Stellung 7 50 W 58 V max. 850mA const max 16 Stellung 8 50 W 55 V max. 900mA const max 16 Stellung 9 50 W 48 V max. 1,05 A const max 14 Stellung 10 50 W 48V Konstantspannung Wirkungsgrad in Abhängigkeit der Leistung: 20W - 50W : 84%  - 91% Alle tci Jolly Konverter können über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung über nur einen Taster möglich.Bis zu 10 Konverter (Slave) können über einem Master betrieben werden.Taster und Installationsmaterial sind nicht im Lieferumfang enthalten. Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.
