Aviora Panel
Aviora mit Reflektor-Microfacetten-Optik
Modernes Design mit revolutionärer Optik
Die spezielle Struktur der Reflektor-Mikrofacetten (Bartenbach-Entwicklung) der Aviora erzeugt einen Abstrahlung von 85° FWHM (entspricht 100° FWTM), ohne Entstehung von störendem Streulicht.
Normalerweise liegt der Ausstrahlungswinkel einer Leuchte bei der Hälfte des höchsten Lux-Wertes des Lichtbündels (volle Halbwertsbreite oder "Full Width at Half Maximum", FWHM). Dabei kommt meist viel Streulicht außerhalb des Ausstrahlungsbündels hinzu, das für störende Blendungen sorgt. Illuxtron Panel arbeiten aus diesem Grund auch mit Bündelgraden, die sich an der Höhe des 10%-Lux-Werts (der halben Halbwertsbreite oder "Full Width at Tenth Maximum", FWTM) orientieren.
Mit anderen Worten: Das LED Panel richtet das Licht genau dorthin, wo Sie es wünschen, auf die Arbeitsfläche und nur geringfügig auf die Wände mit angenehmen Übergang.
Dadurch ist es möglich, die Anforderung von 500 Lux auf der Arbeitsfläche eines Raumes von 5 x 5 Metern mit nur 4 x 20 Watt zu erbringen.
Merkmale und Vorteile der Illuxtron Aviora Panels
| Gehäusefarbe | matt weiß RAL 9016 | |
| Material | Gehäuse: Metall | |
| Reflektorglas: Polycarbonat | ||

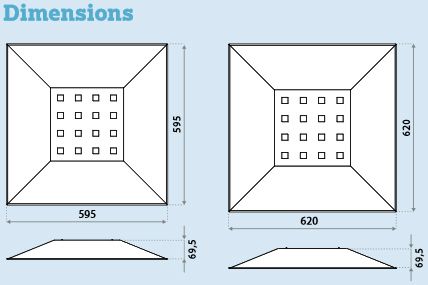

| Abmessungen | 595x595 (XX=33) | 620x620 (XX=27) |
| Höhe | 69,5 mm | |
| Verwendung | Innenbereich | |
| Abstrahlwinkel (FWHM/FWTM) | Standard 85°/100° | |
| UGR (4H8H 70/50/20) | < 19 | |
| Farbkonsistenz (MacAdam) | SDCM3 | |
| IP Code | IP20 | |
| IK Code | IK03 | |
| Betriebstemperatur (Ta) | -20°C / +45°C | |
| Lebensdauer bei | 25° C | |
| L70B50 | 134.000 Std. | |
| L80B50 | 82.000 Std. | |
| L90B50 | 37.000 Std. | |
| Sicherheitszeichen | EN60598 / EN62031 / EN62471 | |
| EMV-Richtlinie | EN55015 | |
| Garantie | 7 Jahre | |
| Energieklasse | A+ | |
| Typ | inkl. LED-Treiber | |
| Eingang | 220V - 240V/50Hz | |
| Schutzklasse | II | |
| Ripple | < 3% | |
| Leistungsstufen | 37,3 W | 56 W |
| Leistungsfaktor /Pf | 0,98 | 0,95 |
| Einschaltstrom | 5A 50µS | 20A 400µS |
Aviora 595x595 / 620x620
Alle Aviora LED Panels gibt es wahlweise mit 2700-6500K, 3000K und 4000K, sowie unterschiedlichen Oberflächenfarben, Lumenpaketen, bzw. Leistungen sowie im Set enthaltenen Vorschaltgeräten nach Wunsch (dimmbar via DALI, 1-10V&Push oder nur schaltbar)
Übersicht der erhältlichen LED Panel mit Angabe der Artikelnummern.
| Farbtemperatur | 3000 K | 4000 K | 2700-6500 K | |||
| Lichtstrom | 4100 lm | 5350 lm | 4350 lm | 5650 lm | 3450 lm | |
| Leistung | 37,3 W | 56,0 W | 37,3 W | 56,0 W | 26,6 W | |
| Lichtausbeute (mit EVG) | 110 Lm/W | 96 Lm/W | 117 Lm/W | 101 Lm/W | 139 Lm/W | |
| Artikelnummern | Schaltbar | XX2503MW6E02 | XX2503MW6L02 | XX2503MW6F02 | XX2503MW6M02 | - |
| 1-10V & Push | XX2503MW6A02 | XX2503MW6G02 | XX2503MW6B02 | XX2503MW6H02 | - | |
| DALI | XX2503MW6C02 | XX2503MW6J02 | XX2503MW6D02 | XX2503MW6K02 | XX2503MW6P02 | |
| Casambi | - | - | - | - | XX2503MW6Q02 | |
Weitere Informationen zu den Aviora Panels entnehmen Sie bitte dem Datenblatt im Download-Tab.
Hinweis:
Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.
| Bauform/Montage: | Rasterdecke |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, Casambi-Funk, DALI |
| Farbtemperatur/Lichtfarbe: | 3000K, 4000K |
| Verwendung/IP-Code: | IP20 - IP44 (indoor) |
