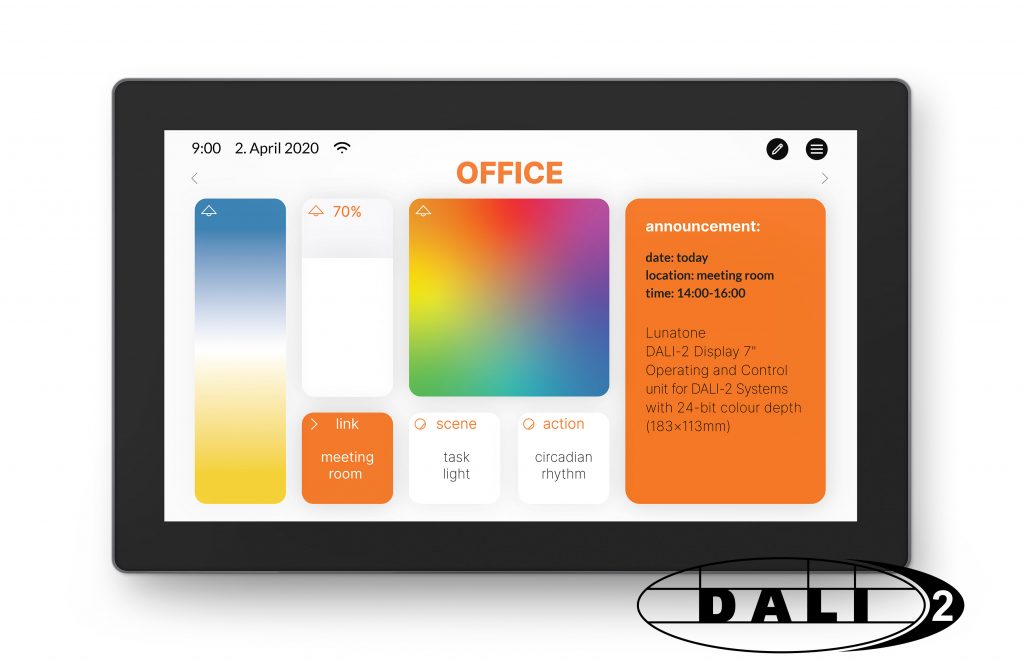

DALI-2 Bediengerät mit 7 Zoll Display

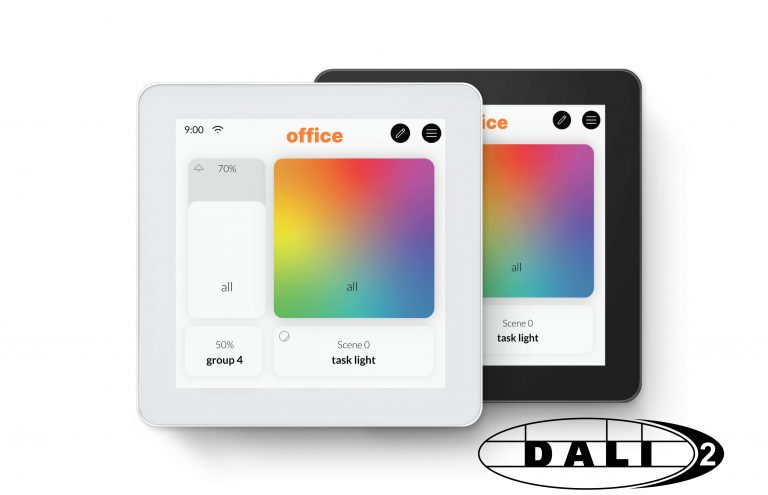

DALI-2 Display 4 Zoll Das kapazitive 4 Zoll Display mit 24 bit Farbtiefe ermöglicht die Inbetriebnahme (Plus), als auch die Steuerung und Bedienung eines DALI Systems.  Die Anzeige kann über zahlreiche Widgets individuell gestaltet werden. Zur Verfügung stehen zum Beispiel Dimmen und Schalten von Gruppen und Einzeladressen, RGB Farblichtmanagement, Farbtemperatursteuerung. Als Schnittstellen stehen DALI, USBmini und WLAN zur Verfügung. Ebenso möglich ist die Messung von: Temperatur Feuchtigkeit Luftdruck Luftqualität durch integrierte Sensoren möglich. Version Display 4" Plus Die Plus-Version erlaubt zusätzlich folgende Funktionen: Unterstützt Inbetriebnahmen und Neuadressierung der Geräte am DALI-Bus Gefundene Geräte können gruppiert werden. Erstellung von Gruppen Szenenerstellung, speichern von Lichtparametern Messung und Visualisierung von Temperatur, Luftqualität, Luftdruck, Luftfeuchtigkeit Jalousiesteuerung Bei der Standardversion ist dies über DALI-USB-Schnittstelle und der Software DALI-Cockpit unabhängig möglich. Installation der Lunatone 86456841: Das DALI2 Display wird direkt am DALI Bus angeschlossen. Eine DALI Busspannungsversorgung wird vorausgesetzt. Das Gerät benötigt eine zusätzliche 24V Versorgung, die an den dafür vorgesehenen Klemmen angeschlossen wird. Der Anschluss an die DALI-Klemmen kann ohne Beachtung der Polarität erfolgen. Der Buseingang ist gegen Überspannungen (Netzspannung) geschützt. Die Verdrahtung soll als feste Installation in trockener und sauberer Umgebung erfolgen. Die Montage darf nur im spannungsfreien Zustand der Anlage und durch qualifiziertes Fachpersonal durchgeführt werden. • Nationale Vorschriften für die Errichtung elektrischer Anlagen sind zu beachten. Die DALI-Leitungen können mit Standard Niederspannungsinstallationsmaterial ausgeführt werden. Es sind keine Spezialkabel erforderlich. Je Klemme darf nur 1 Leiter angeschlossen werden. Bei Verwendung von Doppeladerendhülsen ist das Anschlussvermögen der Klemme zu beachten. Spezifikationen: Technische Daten   Umgebungstemperatur -10°C bis +50°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1.5mm² Montage an Installationsdose     Funktion   Gerätetyp Bediengerät Multimasterfähig Ja Schnittstellen DALI, USB mini     Elektrische Daten   Versorgungsspannung Display 24-56V DC Energiebedarf Display 3W     Gehäuse und Abmessungen   Länge 88mm Breite 88mm Höhe 8,5mm Farbe weiß / schwarz Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

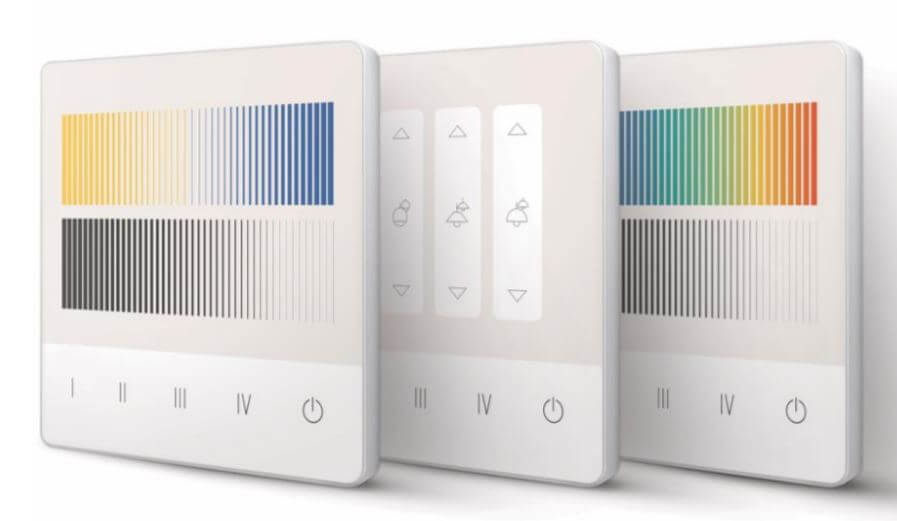

DALI-2 Touchpanel 24035410 Lunatone Multifunktionales DALI-2 Steuermodul mit flexiblem Tastenlayout. Das DALI-2 Touchpanel dient als universelles Modul zur Steuerung von DALI-kompatiblen Leuchten. Einen Überblick über die verschiedenen Bedienoberflächen finden Sie unter den Bildern oder hier. Eigenschaften Multifunktionales Bediengerät für DALI und DALI-2 Systeme Application Controller: DALI-Geräte direkt steuern Multimasterfähig. Es können mehrere Module in einem DALI-Kreis und/oder einer DALI-Gruppe installiert werden. Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung und Makros. Kapazitive Touch Bedienfläche Instanzmodus: Einfache Integration durch 16 DALI-2 Pushbutton Instanzen und 5 DALI-2 Analog Instanzen (Slider) Bis zu 16 konfigurierbare Tasten. Standardlayouts und Werkseinstellung für einfache Installation ohne Konfiguration Einfache Installation: Montage an einer Unterputzdose Flexibles Layout - Individuelle Gestaltung – Layout Austausch vor Ort zusätzliche bedruckte Layoutgläser als Zubehör erhältlich Das Modul wird vom DALI-Kreis versorgt, keine zusätzliche Versorgung notwendig Version mit integrierter Dali Power Supply erhältlich (email Anfrage) Einfache Konfiguration über LUNATONE DALI USB-Interface und DALI-Cockpit Softwaretool. DALI-2 Steuergerät nach IEC62386-103. Bedienfläche aus Glas (für Details siehe PDF im Download-Tab) Rahmenmaterial aus Kunststoff (RAL 9016). Aluminiumrahmen oder Kundenspezifische Rahmenfarben auf Anfrage. Integrierter DALI-2 Application Controller Spezifikationen des DALI-2 Touchpanels Art des Ausgangs DALI, DALI-2, Multimaster, Versorgung Spannungsbereich 9,5V … 22,5Vdc according to IEC62386 typ. Stromaufnahme DALI (bei 16,5V) 2 mA Betriebstemperatur -20°C … +45°C Abmessungen 87,7mm x 87,7mm x 16,5mm Montage Einbau Installationsdose Einbau in Schutzklasse II Geräte Erwartete Lebensdauer 100.000h Herstellerspezifische Betriebsarten Application Controller, DALI-2 Instancemode Entnehmen Sie weitere Daten aus dem Download-Tab Die Variante "Extra Glas" erfordert eine Bestellung mit Hilfe des Konfigurators von Lunatone Im Konfigurator können auch verschiedene vorgefertigte Designs geladen werden oder individuell online erstellt werden. Auch die Konfiguration einer individuellen Rahmenfarbe ist mittels des Konfigurators möglich. Bitte beachten Sie: Hier werden ggf. zusätzliche Kosten fällig sowie die Abnahme einer Mindestbestellmenge. Sollte ein individuelles Design für Sie interessant sein, können Sie uns gerne kontaktieren.
