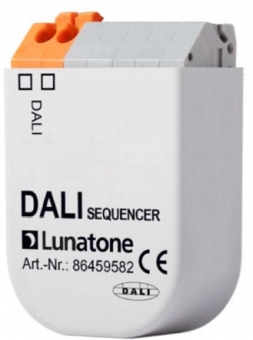

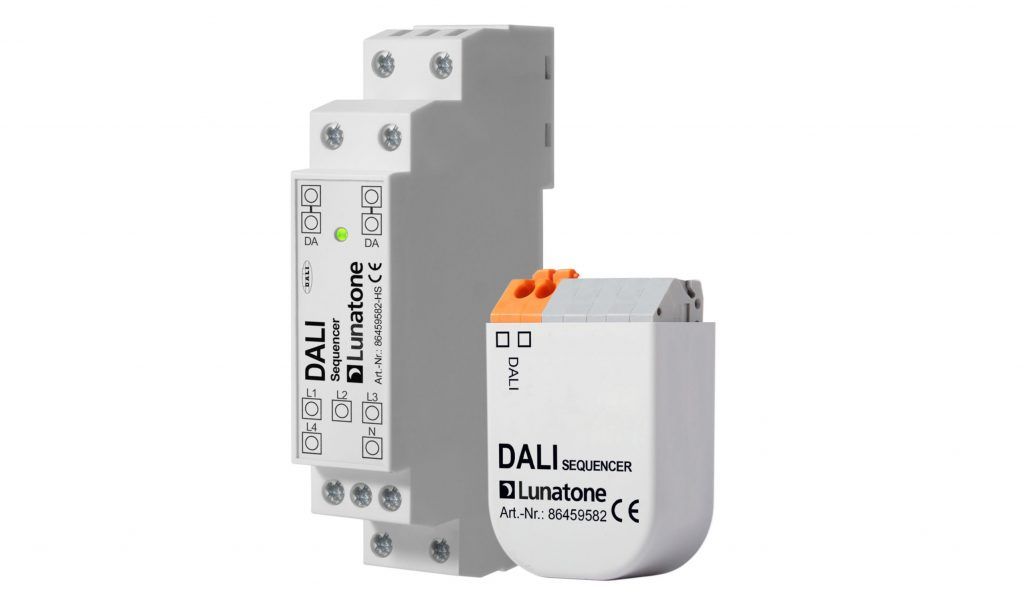

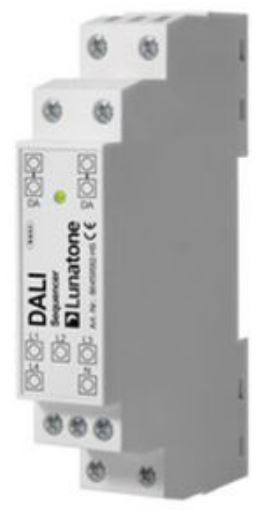

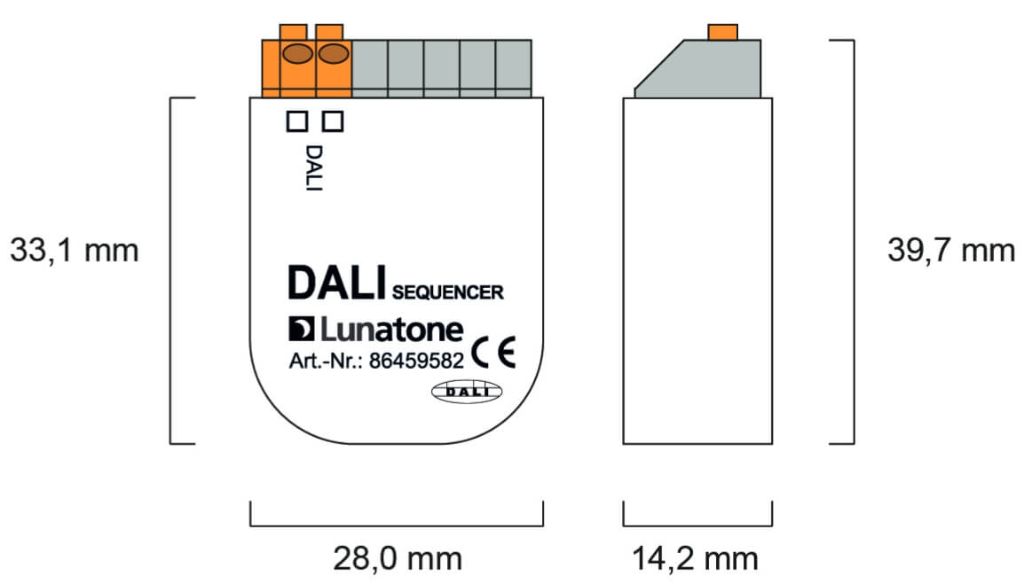

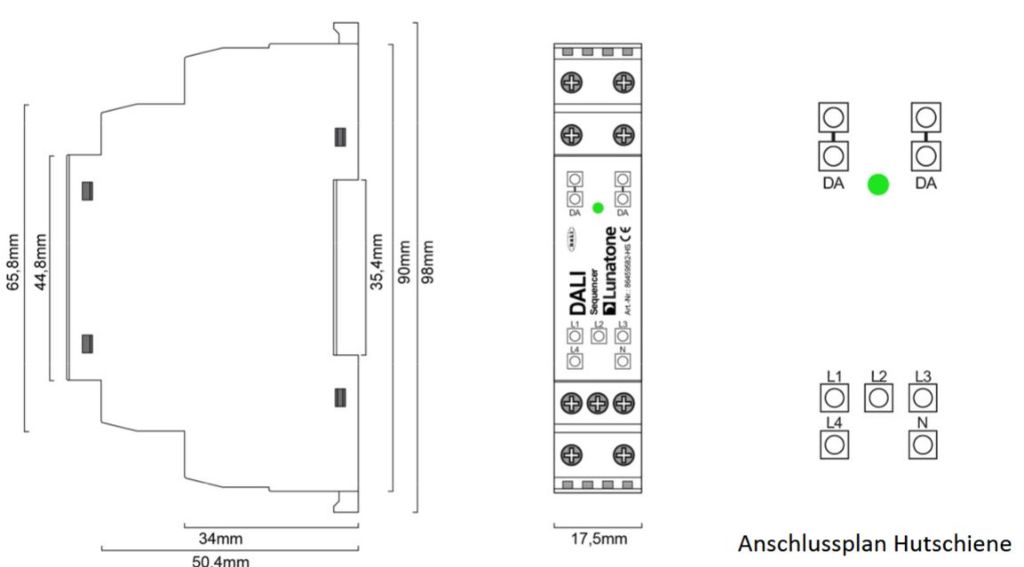

DALI Kontrollmodul Sequenzer 86459582

DALI Taster Switch Cross oder wireless-Set (WDALI)Funk- Steuermodul für DALI-Kreise mit vier frei programmierbaren Tasten. Der wDALI Switch ist ein DALI-Steuermodul, welches kabellos an den DALI-Bus angebunden ist.Der batteriebetriebene Schalter kann ohne Installationsaufwand an jedem beliebigen Ort montiert werden.Jeder Taste des wDALI Switch können Zieladresse, Schaltverhalten und DALI-Kommandos zugewiesen werden.Die folgenden DALI-Befehle stehen dafür zur Verfügung: dim up, dim down, off, recall min., recall max., goto scene 1-16, direct arcpower ...%, mask und vordefinierte Makros.Für den Empfang benötigt es das Receiver-Modul, welches im Set bereits enthalten ist. Produkteigenschaften DALI- Steuermodul mit 4 Tasten Möglichkeit zum Senden von DALI-Befehlen an Einzeladressen (0-63), Gruppen (0-15), und Broadcast Als Schaltfunktion kann zwischen verschiedenen Tastern (kurzer/langer Tastendruck), Wechseltastern, Schaltern etc. ausgewählt werden Memoryfunktion für Helligkeit mithilfe spezieller Makros 2 verschiedene Werkseinstellungen möglich Der wDALI-Switch bietet die Möglichkeit Komponenten eines DALI-Kreises zu steuern ohne dass das Bediengerät physikalisch mit dem DALI-Kreis verbunden ist Der wDALI Switch besteht aus zwei Komponenten, einem beliebig platzierbarem Bediengerät (Sendeeinheit) und einer Empfangseinheit, die an den DALI-Bus angeschlossen wird Der Receiver des DALI-Switch wird über die DALI-Leitung versorgt, es ist kein zusätzlicher Anschluss notwendig Konfigurierbare Power Up Funktion, d.h. automatisches Senden eines Kommandos nach einer Spannungsunterbrechung Der wDALI Switch kann mit der Werkseinstellung sofort zur Steuerung eines DALI-Kreises verwendet werden Anpassungen und Änderung der Konfiguration über den DALI Bus mithilfe der DALI-Cockpit Software Jeder Taste können bis zu 4 Zieladressen, Schaltfunktionen und DALI-Kommando(s) zugewiesen werden Folgende DALI-Kommandos stehen zur Verfügung: up, down, off, recall min/max, goto scene 1-16, direct arcpower in % und Makros DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros Mehrere wDALI Switch können im selben DALI-Kreis verwendet werden Die Bedieneinheit des wDALI Switch ist als Wandschalter ausgeführt und kann an einem beliebigen Ort im Empfangsradius des Receivers platziert werden Technische Daten Farbe: Weiß / Schwarz Versorgung: Batterie bzw. aus DALI-Bus typ. Stromaufnahme: 2 mA Ausgang: DALI Funktion: programmierbar Frequenzband: 2,4Ghz Empfangsradius: bis zu 300 m Maße Bedienelement (BxHxT): 82x82x8,5 mm zu erwartende Batterielebensdauer Bedienelement: 6 Jahre Maße Empfänger (B x H x T): 35 mm x 28 mm x 15 mm Temperatur: -10 °C - 50 °C Schutzart: IP54 Anschlussdrähte Querschnitt: 0,5 - 1,5 mm2

DALI Schaltaktor RM8/RM16/RM16-DE/RM16-CEL Modul zum Ansteuern eines Relaiskontakts über den DALI-­Bus Das DALI RM8/16-DE/16-CEL stellt einen, über den DALI-Bus steuerbaren, Relaiskontakt zur Verfügung, mit welchem Dauerlasten von bis zu 1 bzw. 2kVA geschalten werden können. Das DALI RM16 ist speziell für hohe Einschaltstromspitzen bis 160A geeignet und besitzt einen Wechsler als Relaiskontakt. Das RM8 hingegen ist für Einschaltstromspitzen bis zu 80A geeignet, der Relaiskontakt ist als Schließer ausgeführt. Eine Besonderheit des DALI Schaltaktor RM8/16-DE/16-CEL ist das Aufrechterhalten des Relais-Schaltzustands bei Ausfall der Busversorgung. Einschaltverzögerung und/oder Ausschaltverzögerung können über den DALI-Bus programmiert werden. Lasten ohne DALI-Eingang können so in das DALI-System eingebunden werden.   Produkteigenschaften Kompaktes Relaismodul zum direkten Ansteuern von 230VAC Lasten über DALI Einfaches Einbinden von Lasten ohne DALI-Eingang in einen DALI-Kreis, die Lasten können über DALI-Befehle ein- und ausgeschaltet werden Unterschiedliche Varianten erhältlich, passend für Ihre Nutzungsbedingungen Es können Ein- und Ausschaltverzögerung konfiguriert werden, dafür werden die Parameter FADE RATE und FADE TIME verwendet Für die Konfiguration steht mit dem DALI-Cockpit ein kostenloses DALI-Konfigurationstool der Firma Lunatone zum Download zur Verfügung Die Versorgung des DALI RM 8/16-DE/16-CEL erfolgt über den DALI-Bus, es ist keine zusätzliche Versorgung notwendig Der RM16 Typ ist speziell für hohe Einschaltstromspitzen bis 160A geeignet Das Interface repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar   Erhältliche Versionen: Spezifikation für Variante Einbau Dose Typ DALI RM16 DALI-2  RM8 Artikelnummer 86458629 86456944 (Vorgänger 86458675)      Elektrische Daten: Kontaktart Relais   1x Wechsler   1x Schließer Max.Nennlast 1000VA Max. Schaltstrom 8A Einschaltmechanismus Einschalten im Nulldurchgang Schaltspiele bei Nennlast (resitiv)  >105  >105 Abmessungen 59mm x 33mm x 15mm Spezifikation für Variante Hutschiene Typ DALI RM16-HS DALI RM16-HS-WE DALI RM8-HS Artikelnummer 86458629-HS 86458629-HS-WE 86458675-HS        Elektrische Daten: Kontaktart Relais  1x Schließer  1x Wechsler  1x Schließer Schaltspiele bei Nennlast (resitiv)   >105   >3x104    >105  Max.Nennlast  2000VA  2000VA  1000VA  Max.Schaltstrom  16A  16A  8A  Einschaltmechanismus Einschalten im Nulldurchgang, integrierte Einschalt- strombegrenzung   Einschalten im Nulldurchgang   Einschalten im Nulldurchgang Abmessungen      98mm x 17,5mm x 56mm Spezifikation für Variante Deckeneinwurf Typ DALI RM16-DE DALI RM16-DE-WE DALI RM 16-CEL Artikelnummer 86458629-DE 86458629-DE-WE 86458629-CEL        Elektrische Daten: Kontaktart Relais  1x Schließer  1x Wechsler  1x Schließer  Einschaltmechanismus  Einschalten im Nulldurchgang, integrierte Einschalt- strombegrenzung   Einschalten im Nulldurchgang   Einschalten im Nulldurchgang  Max.Querschnitt Anschlussdrähte  Relaiskontakt: 2,5 mm² DALI: 1,5 mm²   2x 15, mm²   -- Schaltspiele bei Nennlast (resitiv)  >5x104  >5x104  >3x104 Abmessungen    120mm x 30mm x 22mm   85mm x x62mm x 18mm Allgemeine technische Daten: Versorgung: aus DALI-Bus typ. Stromaufnahme: 2,7 mA Eingänge: DALI Anzahl der verwendeten DALI Adressen: 1 Relaiskontakt Einschalt- / Ausschaltspannung: 250VAC Max. Einschaltstromspitzen 160A / (80A max.bei 86458675/-HS) Maximal zulässige Schaltfrequenz: 1Hz Temperatur: -20°C - 75 °C Schutzart: IP20 Anschlussdrähte Querschnitt: 0,5 - 1,5 mm2 Historie (Vorgänger) Artikel RM8 86458675 von 86456944

DALI Relaiskontakt RM Modul 24034702 zum Steuern über den DALI-Bus Das DALI Relaiskontakt RM Modul stellt einen über den DALI-Bus steuerbaren Relaiskontakt zur Verfügung, der zum Schalten von Leuchtkörpern und Kleinverbrauchern oder zum Ansteuern von Schützen verwendet werden kann. Lasten ohne DALI-Eingang können auf diese Weise in das DALI-System eingebunden werden.   Produkteigenschaften: Kompaktes Relaismodul zum Ansteuern eines Standardschützes oder Last über DALI Einfaches Einbinden von Lasten ohne DALI-Eingang in einen DALI-Kreis, die Lasten können über DALI-Befehle ein- und ausgeschaltet werden Es können Ein- und Ausschaltpunkt konfiguriert werden, dafür werden die Parameter MIN LEVEL, MAX LEVEL, FADE RATE und FADE TIME verwendet Für die Konfiguration steht mit dem DALI-Cockpit ein kostenloses DALI-Konfigurationstool der Firma Lunatone zum Download zur Verfügung Die Versorgung des DALI RM erfolgt über den DALI-Bus Lasten dürfen nur dann an direkt an das DALI RM angeschlossen werden, wenn der Einschaltstrom der Last unter 6A liegt. Ansonsten ist ein Schütz zwischenzuschalten. Alternativ empfehlen wir für hohe Einschaltströme die Verwendung der Module DALI RM8 (bis 80A Einschaltstrom) oder DALI RM16 (bis 160A Einschaltstrom). An das DALI RM darf maximal die Last einer Schützspule angeschlossen werden. Bei der Auswahl des richtigen Schützes ist ebenfalls auf den Einschaltstrom des Schützes zu achten, dieser darf 6A nicht überschreiten DC-Schütz-Spulen sind mit Freilaufdioden auszustatten   Technische Daten: Versorgung: aus DALI- Bus typ. Stromaufnahme am DALI-Bus: 10 mA Eingänge: DALI DALI Adresse: 1 Ausgang Schaltspannung: 250VAC/35VDC Ausgang Schaltstrom: 4A Max. Einschaltstrom der Last: 6A Kontaktart: 1 Wechsler mechanische Lebensdauer Schaltspiele: 1x107 elektrische Lebensdauer Schaltspiele (4A/250VAC, resistiv): 6x104 Temperatur: 0 °C - 50 °C Schutzart: IP20 Querschnitt Anschlussdrähte: 0.75 mm2 Länge Anschlussdrähte: 250 mm

Lunatone DALI Steuermodul Analog DALI 100 kOhm DALI Steuermodul mit Analogeingang zum Anschluss eines 100k Potentiometers Mit dem DALI 100k können die Leuchten in einem DALI-Kreis mit einem 100kOhm-Potentiometer in der Helligkeit gesteuert werden.   Produkteigenschaften: Kompaktes Steuermodul mit Analogeingang zum direkten Anschluss eines 100k Potentiometers Das Eingangssignal wird direkt in einen DALI Dimmwert umgewandelt. Die Konversion kann periodisch oder durch einen Trigger ausgelöst werden. Als Eventtrigger für die Konversion wird eine Änderung des Eingangssignals (>2%) verwendet Der Dimmwert kann an Einzeladressen, Gruppen und Broadcast gesendet werden Konfiguration über DALI-Cockpit und DALI-USB Interface Multimasterfähig, es können mehrere Module in einem DALI-Kreis installiert werden Das Modul kann in einer Unterputzdose direkt hinter dem Potentiometer eingelegt werden Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung Technische Daten: Versorgung: aus DALI- Bus typ. Stromaufnahme: <3 mA Eingänge: 100k Potentiometer Ausgang: DALI Temperatur: 0 °C - 50 °C Schutzart: IP20 Anschlussdrähte Querschnitt: 0.5-1.5 mm2 max. Leitungslänge Taster-Modul: 50 cm Maße (L x B x H): 40 mm x 28 mm x 15 mm

DALI GC/GC-A Gruppenkontrollmodul Modul zum Ansteuern zweier vordefinierter DALI-Gruppen mit konventionellen Lichttastern Die DALI GC und GC-A sind Steuergeräte zum Ansteuern von 2 DALI Gruppen. Lichtschalter oder Taster können mit Hilfe dieses kompakten Moduls Dimm- und Schaltbefehle an zwei DALI Gruppen senden. Ein Drehschalter am Gehäuse des DALI GC/GC-A bietet die Möglichkeit die gewünschte DALI- bzw. Leuchtengruppe vorzuwählen. Die Module werden in die Unterputzdosen hinter den Lichtschaltern eingelegt und direkt über den DALI-Bus versorgt.   Produkteigenschaften Das DALI GC bietet im Gegensatz zum DALI GC-A die Möglichkeit Leuchten zu Adressieren und zu Gruppen hinzuzufügen bzw. von diesen zu entfernen Kompaktes Steuermodul zum Generieren von Schalt- und Dimm-befehlen für zwei DALI-Gruppen Die Auswahl der anzusprechenden DALI-Gruppen erfolgt mithilfe eines Drehschalters am Modulgehäuse Die Eingänge können mit Standard-tastern beschalten werden Es können mehrere Module in einem DALI-Kreis installiert werden Das Modul kann in einer Unterputzdose direkt hinter dem Lichttaster eingelegt werden Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden Die Taster werden direkt am Modul angeschlossen (potentialfreie Schließkontakte) Technische Daten: Versorgung: aus DALI- Bus Stromaufnahme: 6 mA Eingänge: 2 Taster 1fach/2fach Ausgang: DALI (broadcast) Gruppen: 2 aus 16 (broadcast) Gruppenauswahl: Drehschalter Temperatur: 0 °C - 50 °C Schutzart: IP20 Anschlussdrähte: 0.75 mm2 Anschlusslänge: 250 mm

DALI Szenenkontrollmodul Modul zum Aufrufen von vier DALI-Szenen mit konventionellen Lichttastern Das DALI SC / SC-A ist ein Steuergerät zum Aufruf von DALI Szenen. Mit Hilfe eines Drehschalters auf der Rückseite des Moduls kann definiert werden, welche der 16 möglichen Szenen bei Tastenbetätigung aufgerufen werden soll. Den 4 unabhängigen Taster-Eingängen können 4 Lichtszenen zugeordnet werden. Die Module finden in der Unterputzdose hinter dem Lichtschalter Platz. Der handelsübliche Lichtschalter wird so zum DALI Szenenschalter. Die Versorgung des Moduls erfolgt über den DALI Bus.   Produkteigenschaften Das DALI SC bietet im Gegensatz zum DALI SC-A die Möglichkeit Lichtszenenwerte in DALI Betriebsgeräte zu progammieren. Kompaktes Steuermodul zum Aufrufen von Lichtszenenwerten in DALI Betriebsgeräten Durch Einstellen eines Drehschalters am Modul können die Szenen vorselektiert werden, welche per Tastendruck aufgerufen werden sollen Die Eingänge können mit Standardtastern beschaltet werden Es können mehrere Module in einem DALI-Kreis installiert werden Das Modul kann in einer Unterputzdose direkt hinter dem Lichttaster eingelegt werden Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung Die Taster werden direkt am Modul angeschlossen (potentialfreie Schließkontakte) Technische Daten: Versorgung: aus DALI- Bus Stromaufnahme: 6 mA Eingänge: 4 Taster Ausgang: DALI (broadcast) Szenen: 4 aus 16 Szenenauswahl: Drehschalter auf der Modulrückseite Temperatur: 0 °C - 50 °C Schutzklasse: IP20 Anschlussdrähte: 0.75 mm2 Anschlusslänge: 250 mm
