DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507
Produktnummer:
86458507-4L-2-int
Produktinformationen "DALI MC-L Steuermodul mit 1-4 L-Eingänge | 86458507"
DALI MC-L Steuermodul mit 1-4 Schalteingängen für 230V (L) 86458507
Jedem Schalteingang des DALI MC-L Steuermodul 86458507 können Wirkbereich, Schaltverhalten und DALI Kommandos zugewiesen werden. Neben den Standardfunktionen wie Dimmen, Schalten, Szenenaufruf usw. werden auch vordefinierte Makros wie Steuerung der Farbtemperatur, dynamische Szenen, Sequenzen und benutzerdefinierte Befehlslisten unterstützt. Das kompakte Steuermodul kann in die Unterputzdose hinter dem Schalter eingelegt werden.
Überblick:
- DALI(-2) Steuergerät mit Schalteingang(MC1L) bzw. 4 Schalteingängen (MC4L) für Netzspannung.
- Für jeden Schalteingang kann die Funktion konfiguriert werden (MC4L)

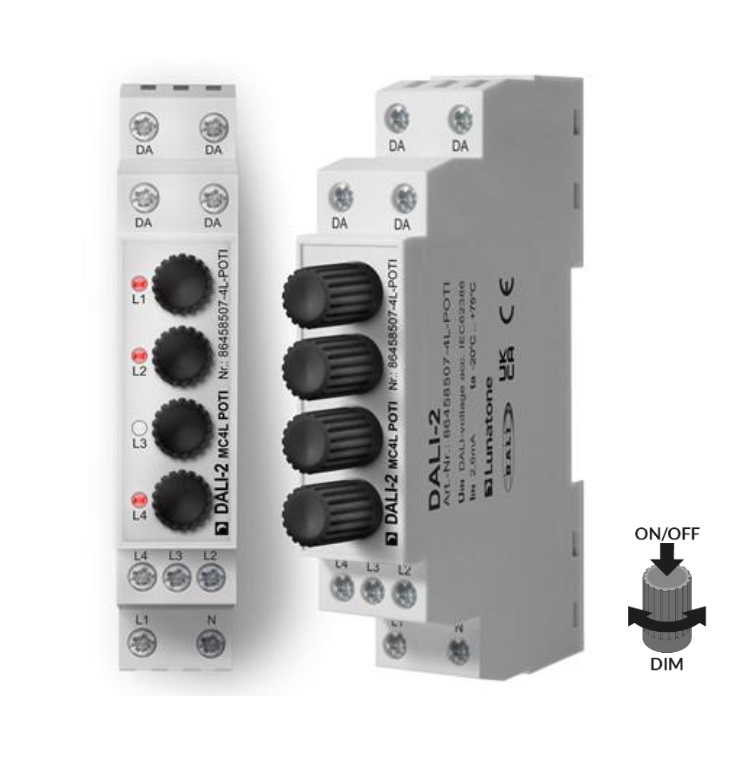

- 4 Potentiometer - Drück und Drehknöpfe zur Einstellung des Lichtlevels(An/Aus und Dimmen)(POTI).
- Jedem Eingang können Wirkbereich, Schaltfunktionen und DALI Kommando(s) zugewiesen werden (MC4L)
- DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros (MC4L)
- Konfigurierbare „Power Up“ Funktion (MC4L)
- Das Modul kann als Application Controller oder als digitale Eingangsinstanz, welche nur Informationen über den Zustand des Eingangs sendet, arbeiten (entsprechend IEC62386-301) (MC1L; POTI)
- Application Controller: direkte Steuerung von DALI-Geräten - Wirkbereich, Schaltverhalten und DALI-Befehle können definiert werden (MC1L, DALI-2 MC4L)
- Der Application Controller ermöglicht neben den Standard DALI Befehlen auch DALI DT8 TC und RGB(W) Steuerung (DALI-2 MC4L)
- Einfache Integration durch vier DALI-2 Pushbutton Instanzen (DALI-2 MC4L)

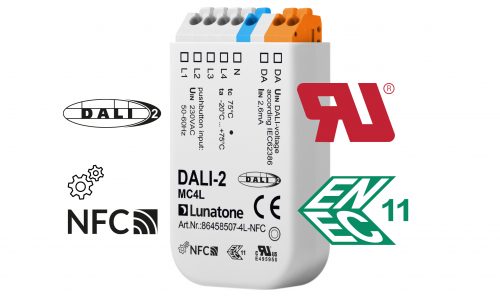

- NFC Variante für einfache, kontaktlose Konfiguration mit LUNATONE NFC Smartphone App (DALI-2 NFC)
- DALI-2 Steuergerät nach IEC62386-103 (DALI-2 MC4L)
- Galvanische Trennung zwischen Schalteingang und DALI-Interface
- DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros
- Konfigurierbares „power-up“- Verhalten
- Die Konfiguration erfolgt mithilfe des DALI Cockpits und einem Schnittstellenmodul (z.B. DALI USB)
- Multi-master fähig, mehrere Module können am selben Bus verwendet werden
- Geeignet für Installation in Schutzklasse II Geräte oder Doseneinbau
| Typ |

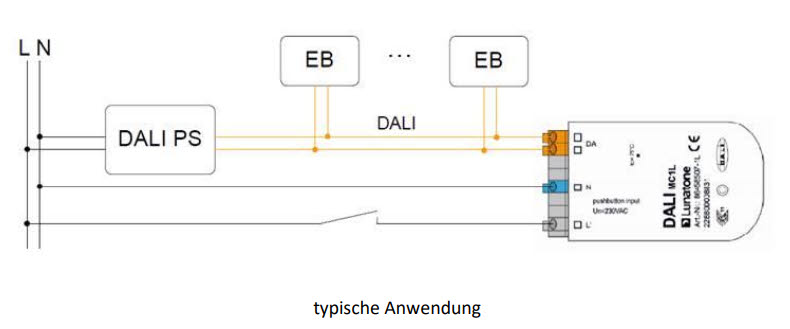

DALI MC1L |

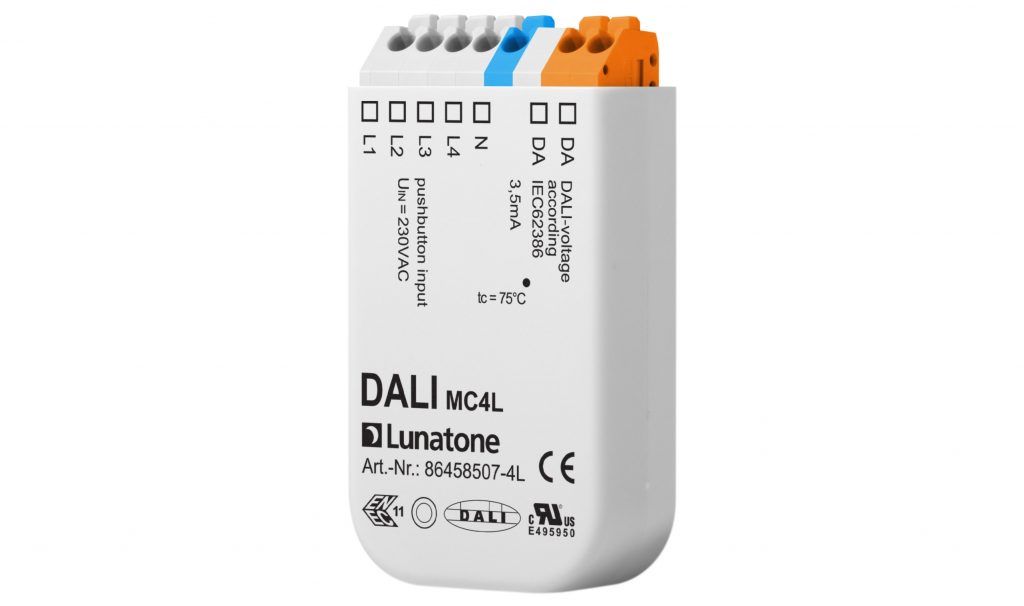

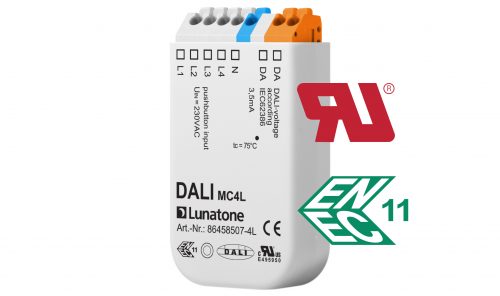

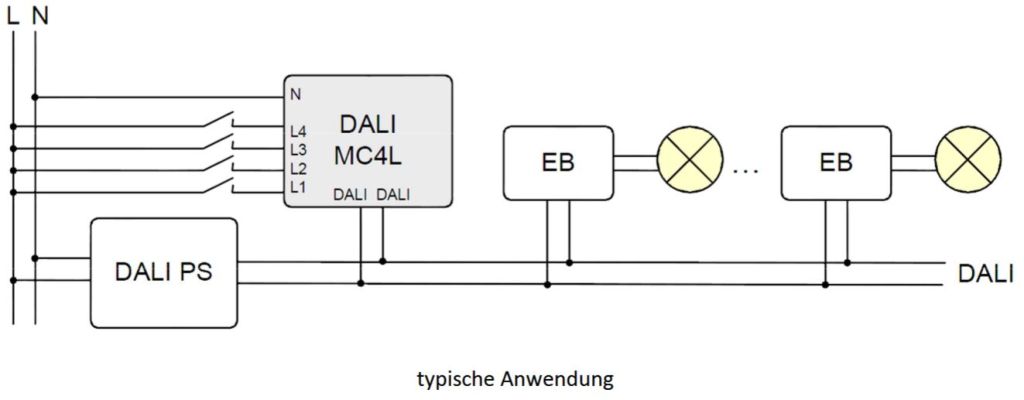

DALI MC4L
|

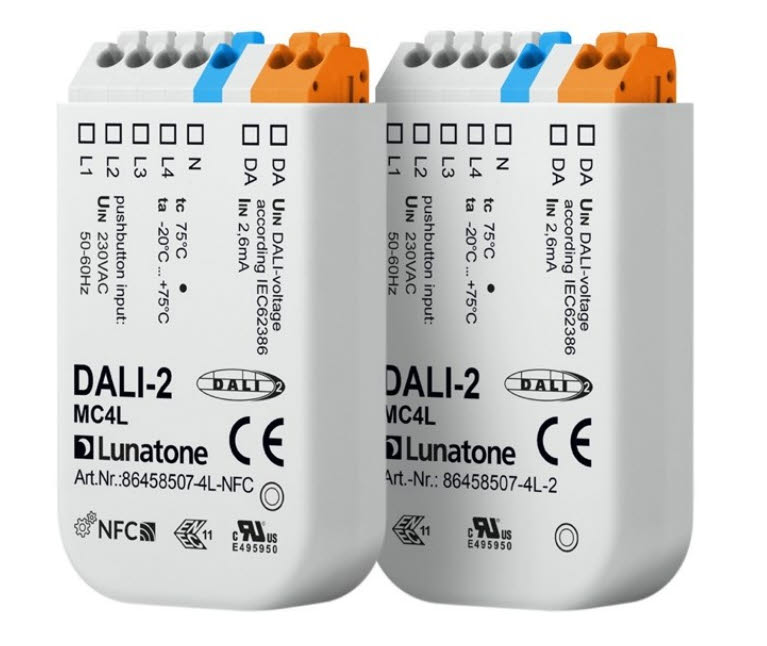

DALI-2 MC4L
|
DALI-2 MC4L POTI |
|||
| Artikelnummer | 86458507-1L | 86458507-4L 86458507-4LHS |
86458507-4L-2-app |
86458507-4L-2-int |
86458507-4L-NFC | 86458507-4L-POTI | |
| Anmerkung | Ein-Schaltsignal --> Ein DALI-Befehl |
4 x L-Eingang --> 4 versch. DALI-Befehle |
App-Controller aktiviert | Instanzen aktiviert | Konfigurierbar via NFC (Lunatone-App) |
4 Potentiometer zur Einstellung des Lichtlevels | |
| Elektrische Daten | |||||||
| Versorgung | aus DALI Bus | ||||||
| typ. Stromaufnahme | 3,5mA (DALI) | 3,5mA (DALI) | 2,6mA (DALI) | 1,7mA (DALI) | |||
| Eingang | 1 Schalteingang "L" | 4 Schalteingänge für "L" | Schalteingänge für "L" | 4 Schalteingänge für "L" | |||
| Ausgang | DALI | DALI | DALI, DALI-2, Multimaster | DALI, DALI-2, Multimaster | |||
| Technische Daten | |||||||
| Umgebungstemperatur | -20°C … +75°C | ||||||
| Schutzklasse | IP20 | Gehäuse IP40, Klemmen IP20 | |||||
| Anschlussdrähte Querschnitt | Doseneinbau mit Federkraftklemme für 0,5 … 1,5 mm2 (AWG 20 … AWG 16), Hutschiene mit Schraubklemme für 0,5 … 2,5 mm2 (AWG20 … AWG14) |
||||||

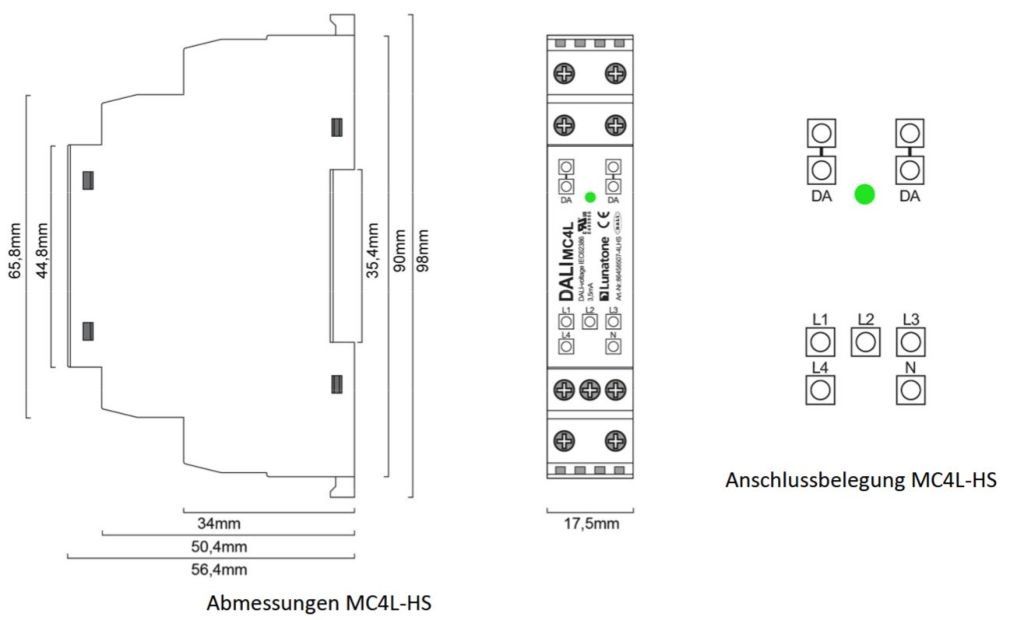

| Abmessungen (LxBxH) | siehe Abbildungen, bzw. Datenblatt | ||||||

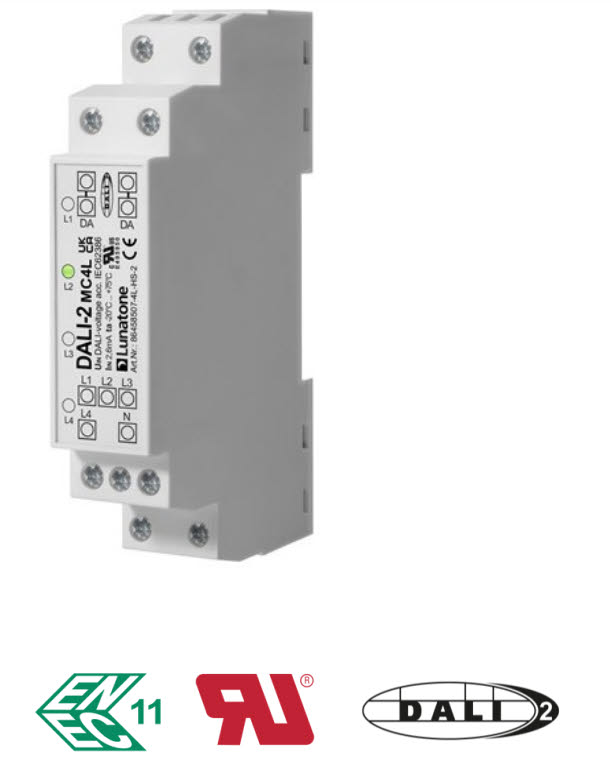

| Gehäusetyp | Doseneinbau | Doseneinbau bzw. Hutschiene | Doseneinbau bzw. Hutschiene | Hutschiene, Einbau | |||
Weitere Informationen entnehmen Sie bitte den jeweiligen Datenblättern im Download-Tab
| Dimmbarkeit/Steuerung: | DALI, DALI DT8 |
|---|---|
| Verwendung/IP-Code: | IP20 - IP44 (indoor) |
