DC Mini Jolly LC DALI | 123395 | 151395

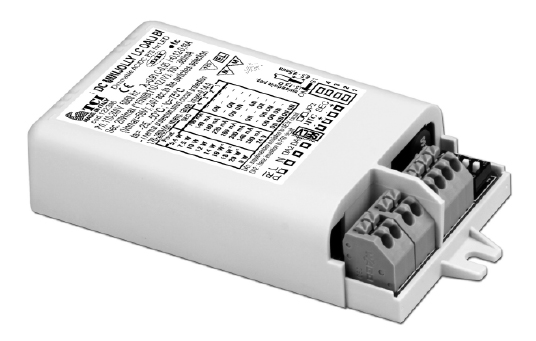

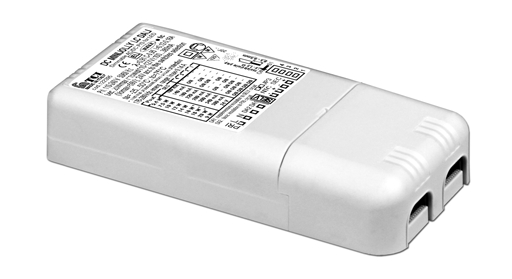

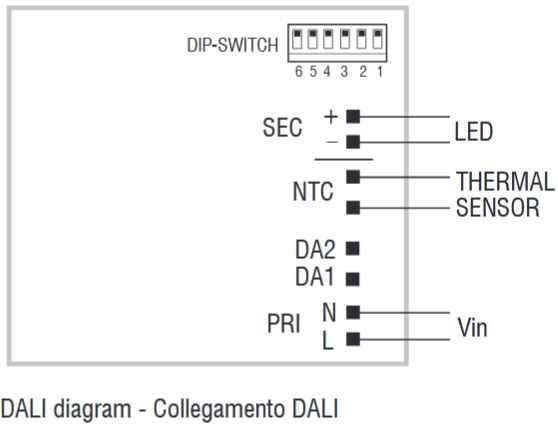

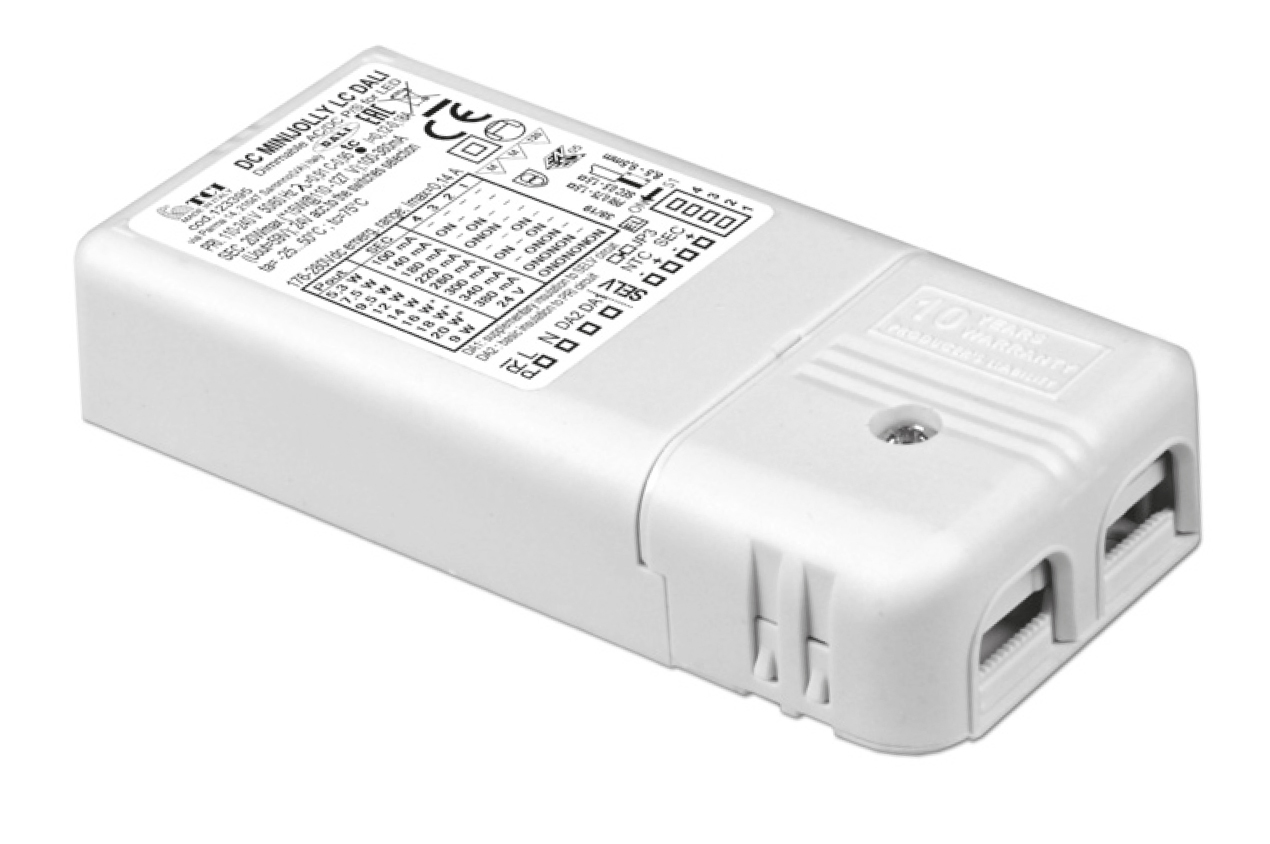

TCI DC Mini Jolly DALI | Bewährter LED Treiber 20W | DALI | 250mA - 700mA einstellbar, (24V) | Mit Zugentlastung oder auch als Einbauvariante TCI125403 (20W) ist der technologisch verbesserte Nachfolger des #123403. Seine Innovation ist die Kombination aus PWM- und AM-Regelung. Diese sogenannte Hybrid-Steuerung sorgt im Bereich von 100% - 25% durch lineare Regelung für absolut flickerfreies Licht. Erst im Bereich unterhalb 25% bis 1% wird auf die bekannte PWM-Regelung umgeschalten. Somit kommen die Vorzüge beider Verfahren zum Einsatz. Durch Kurzschließen des NTC-Eingangs beim Einschalten kann zwischen "PWM-only" incl. Aktivierung Konstantspannungsbetrieb (vgl. 123403) und Hybrid-Betrieb umgeschalten werden. Bestätigung durch einmaliges Blinken (PWM), zweimaliges Blinken (Hybrid) Lesen Sie dazu auch diesen Fachbeitrag zu den Dimmarten PWM/AM/Hybrid. TCI151403 (20W) versteht sich als reiner Linear-Regler. Der LED-Strom kann linear (AM) von 100% bis 1% gedimmt werden. Perfekt geeignet für den Einsatz Dim2Warm. Achtung: Kein Konstantspannungsbetrieb möglich. Als bewährter Multi-Strom-Konverter - universell einsetzbar. Auch als Built-In Version erhältlich (123403BI, 125403BI, 151403BI) Technische Details: Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 12 W 15...49 V 250mA const. max 14 Stellung 2 17 W 2...49 V 350mA const max 14 Stellung 3 19 W 2...49 V 400mA const max 14 Stellung 4 20 W 2...45 V 450mA const max 13 Stellung 5 20 W 2...40 V 500mA const max 11 Stellung 6 20 W 2...36 V 550mA const max 10 Stellung 7 20 W 2...33 V. 600mA const max 9 Stellung 8 20 W 2...28 V 700mA const max 8 Stellung 9* 16 W 24 V constant 700mA max - *Stellung 9 nur für 125403/125403BI verfügbar. Wirkungsgrad der DALI LED Treiber in Abhängigkeit der Leistung: 10-20W: 87% - 91% Flicker ( Output Ripple ) <= 3% Ausführliche Beschreibung entnehmen Sie bitte den Datenblättern (Link zum DC Mini Jolly DALI Datenblatt) Historie (Vorgänger) dieses bewährten TCI DC MiniJolly DALI 20W TCI 123403 (ehemals 122403) mit 20 Watt. Konstantstrom, bzw. -Spannung. Alles über Dip-Schalter einstellbar. (123403 ist baugleicher Nachfolger des 122403 und erfüllt bereits die Ökodesign-Richtlinie) Der LED-Strom wird ausnahmlos über Pulsweitenmodulation (PWM) geregelt.

DC Mini Jolly LC  1-10V & Push - Konstantstromquelle 100mA - 380mA, dimmbar Der TCI Treiber 123401 (Nachfolger des 122401) Low Current mit 20 Watt kann via Dip-Schalter in 8 Stufen von 100mA bis 380mA Konstantstrom betrieben werden. Zusätzlich steht eine Dip-Schalter Position zum Betrieb mit 24 Volt Konstantspannung zur Verfügung (nur 123401). Dimmung über 1-10V & Push-Button-Funktion (Taster-Betrieb). Das Modell 151401 (BI) verfügt zusätzlich noch über die Möglichkeit der AM-Dimmung. Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar. Flicker ( Output Ripple ) <= 3% Ansteuerung über 1-10V Schnittstelle oder Taster. Ein/Aus mittels kurzem Tastendruck, Veränderung der Helligkeit über gehaltenem Taster.  TCI 123401 und der 151401 sind geschützt gegen: Überhitzen Kurzschluss Netzüberspannung Überlast Schutzklasse II gegen elektrischen Schlag  Built in Version (TCI 123401BI, 151401BI): Veränderte Bauform Ideal für Geräteeinbau Geeignet für Beleuchtungseinrichtungen der Schutzklasse I und II Version TCI 123401BI und TCI 151401BI ist für Built-in Verwendung. (ohne Zugentlastung und Klemmenabdeckung) Version TCI 123401 und TCI 151401 besitzt eine Klemmenabdeckung incl. Zugentlastung Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 123401/ TCI 123401BI) Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 5,3 W 20...53 V 100mA const. max. 15 Stellung 2 7,5 W 10...53 V 140mA const. max. 15 Stellung 3 9,5 W 2...53 V 180mA const. max. 15 Stellung 4 12 W 2...53 V 220mA const. max. 15 Stellung 5 14 W 2...53 V 260mA const. max. 15 Stellung 6 16 W 2...53 V 300mA const. max. 15 Stellung 7 18 W 2...53 V 340mA const. max. 15 Stellung 8 20 W 2...53 V 380mA const. max. 15 Stellung 9 9 W 24 V const. 380mA max - Dipschalterübersicht mit Leistung, Strom und max. Spannung (TCI 151401/ TCI 151401BI) Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 5,4 W 20...54 V 100mA const. max. 15 Stellung 2 6,4 W 20...54 V 120mA const. max. 15 Stellung 3 7,5 W 10...53 V 140mA const. max. 15 Stellung 4 8,5 W 2...53 V 160mA const. max. 15 Stellung 5 9,5 W 2...53 V 180mA const. max. 15 Stellung 6 10,6 W 2...53 V 200mA const. max. 15 Stellung 7 12 W 2...53 V 220mA const. max. 15 Stellung 8 12,5 W 2...53 V 240mA const. max. 15 Stellung 9 14 W 2...53 V 260mA const. max. 15 Stellung 10 15 W 2...53 V 280mA const. max. 15 Stellung 11 16 W 2...52,5 V 300mA const. max. 15 Stellung 12 17 W 2...52 V 320mA const. max. 15 Stellung 13 18 W 2...52 V 340mA const. max. 15 Stellung 14 19 W 2...52 V 360mA const. max. 15 Stellung 15 20 W 2...52 V 380mA max max. 15 Wirkungsgrad des 1-10V & Push LED Treibers in Abhängigkeit der Leistung: >89% Taster und Installationsmaterial sind nicht im Lieferumfang enthalten Ausführliche Beschreibung der Konstantstromquelle entnehmen Sie bitte dem Datenblatt.
