Zubehör zu ALS TRACK IN Stromschienensystem
Produktinformationen "Zubehör zu ALS TRACK IN Stromschienensystem"
Elektrisches Zubehör zur Stromschiene "TRACK IN" von ALS
Für den erfolgreichen Einsatz der Einbau Stromschiene sind neben den Schienen selbst noch weitere Komponenten in Abhängigkeit der Anforderungen und Spezifikation notwendig. Auf unseren Seiten finden Sie alle Komponenten über Auswahlmenüs verfügbar.
Nachstehende Übersicht hilft Ihnen die passenden Teile anhand der Bilderliste zu finden.
Unterhalb der Bildertabelle finden Sie einige Applikationsbeispiele als Hilfe zur eigenen Konfiguration. Die ausführliche Anleitung können Sie im Downloadbereich als PDF-Datei herunterladen.

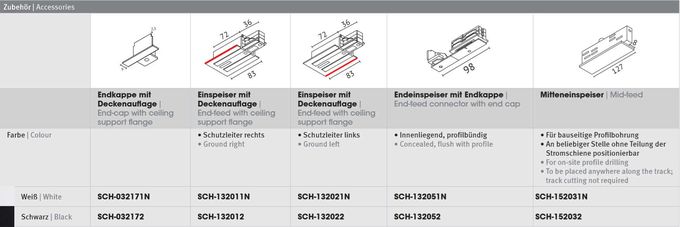

Bilder und Auswahl zum elektrischen Zubehör für ALS TRACK IN Stromschienen siehe hier:
Planungsbeispiel zur TRACK IN Stromschiene:
Bsp1: Anforderung: 3,70m Stromschiene schwarz, Versenkte Montage, Endeinspeisung
Benötigt werden mindestens:
- 2x 3 Phasenaufbauschiene 2m --> SCH-620 (1x kürzen auf 1,70m)

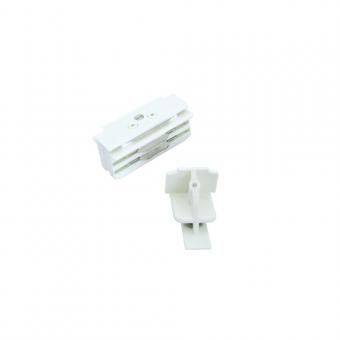

- Elektrischer Längsverbinder --> SCH-132062

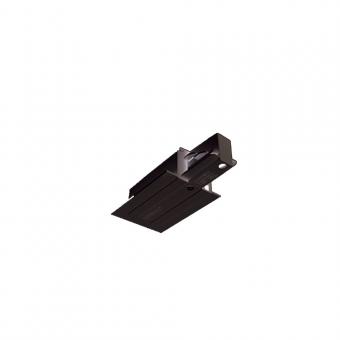

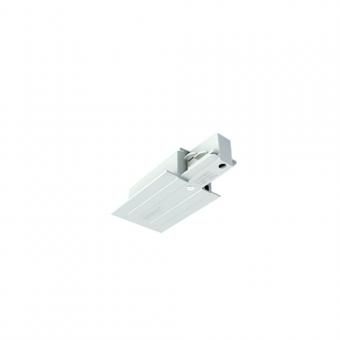

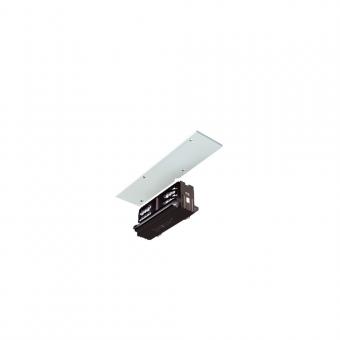

- End-Einspeiser mit Deckenauflage --> SCH-132012 (abhängig von der Ausrichtung des Schutzleiters)

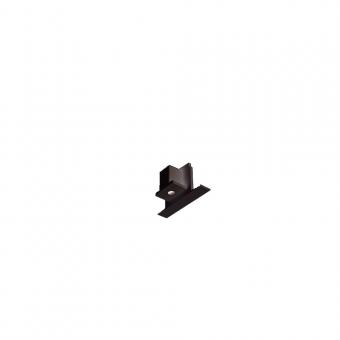

- Endkappe für die andere Seite --> SCH-032172
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1,70m, weiß, Einspeisung mittig des 4m-Abschnittes, Versenkte Montage
- 2x 3 Phasenaufbauschiene 2m --> SCH-621N (1x kürzen auf 1,70m)
- 1x 3 Phasenaufbauschiene 4m --> SCH-641N

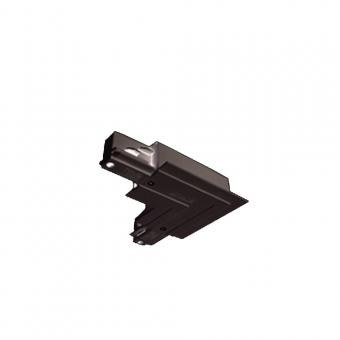

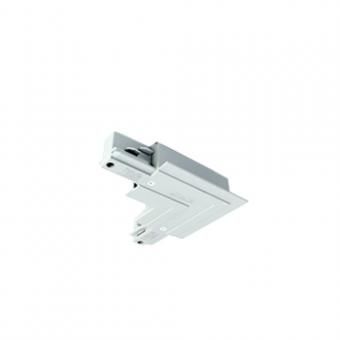

- 2x Eckverbinder Schutzl. innen --> SCH-132101N
- 1x DALI Mitteneinspeiser --> SCH-152031N
- 2x Endkappe --> SCH-032171N
| Bauform/Montage: | Stromschiene |
|---|
