Zubehör zum DALI Track Stromschienen-System von ALS
Produktinformationen "Zubehör zum DALI Track Stromschienen-System von ALS"
Elektrisches Zubehör zu DALI Stromschiene "TRACK DALI" von ALS
Für den erfolgreichen Einsatz der DALI Stromschiene sind neben den Schienen selbst noch weitere Komponenten in Abhängigkeit der Anforderungen und Spezifikation notwendig. Auf unseren Seiten finden Sie alle Komponenten über Auswahlmenüs verfügbar.
Nachstehende Übersicht hilft Ihnen die passenden Teile anhand der Bilderliste zu finden.
Unterhalb der Bildertabelle finden Sie einige Applikationsbeispiele als Hilfe zur eigenen Konfiguration. Die ausführliche Anleitung können Sie im Downloadbereich als PDF-Datei herunterladen.

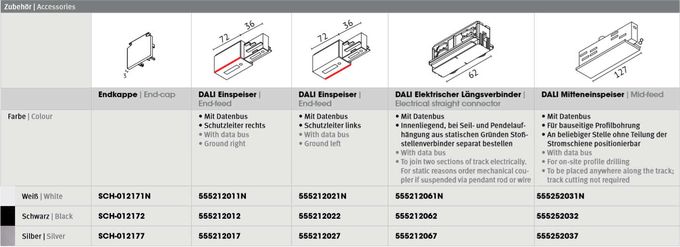

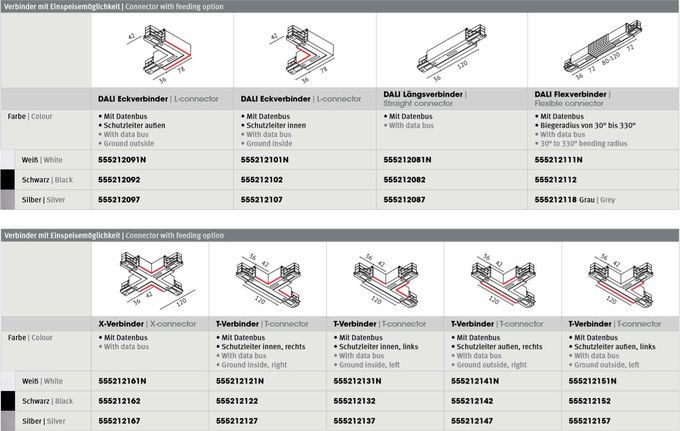

Bilder und Auswahl zum elektrischen Zubehör für ALS DALI Stromschienen siehe hier:
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
- 3 Phasenaufbauschiene 1m --> 225-102
- 3 Phasenaufbauschiene 2m --> 225-202

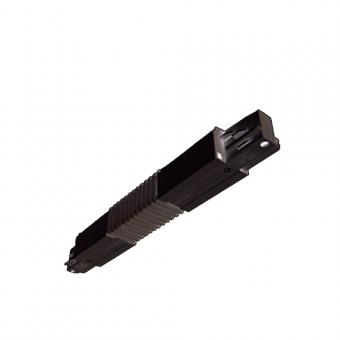

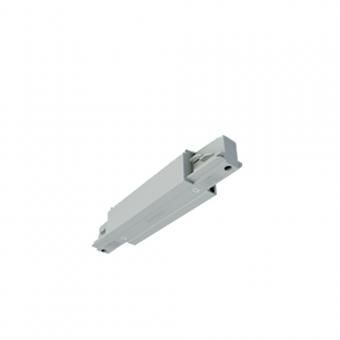

- Elektrischer Längsverbinder --> 555212062
- End-Einspeiser mit Datenbus --> 555212012 (abhängig von der Ausrichtung des Schutzleiters)
- Endkappe für die andere Seite --> SCH-012172
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
- 1x 3 Phasenaufbauschiene 1m --> 225-101N
- 1x 3 Phasenaufbauschiene 2m --> 225-201N
- 1x 3 Phasenaufbauschiene 4m --> 225-401N
- 2x Eckverbinder Schutzl. innen --> 555212101N
- 1x DALI Mitteneinspeiser --> 555252031N
- 2x Endkappe --> SCH-012171N
| Bauform/Montage: | Stromschiene |
|---|---|
| Dimmbarkeit/Steuerung: | DALI |
Anmelden
sw_similar
%
LED Schienenstrahler DALI BWS30-DA
232,73 €*
236,81 €*
(1.72% gespart)
LED Schienenstrahler mit DALI - BWS 30 DA
Diese Ausführung des LED Schienenstrahler BWS 30 zeichnet sich durch eine DALI-Dimmfunktion aus. Er lässt sich in CoB-LED-Modul mit 4 verschieden Abstrahlwinkeln erwerben (15°, 24°,40° und 60°). Der BWS30 besitzt ein Gehäuse aus lackiertem Alu-Druckguss und ein klares Schutzglas. Dieser LED Schienenstrahler ist in 4 Gehäusefarben (andere Kombinationen auf Anfrage) erhältlich.
Weitere Daten zum Schienenstrahler BWS 30 DALI:
DALI dimmbar
Schutzklasse I
Anschlussspannung: 220-240V
Integriertes elektronisches Versorgungsteil
Betriebsstrom: 700mA
Eutrac®-3-Phasen-Elektronik-Adapter
CRI >90
Energieeffizienz: A++ - A
Andere Gehäuse-Farbkombinationen auch auf Anfrage vom Hersteller konfektionierbar
Spezielle LED-Chips (Farbtemperaturen) für Fleisch- und Backwaren auf Anfrage erhältlich
Achtung: Ist auf Anfrage auch in CRI 97 erhältlich
Ideal für Beleuchtung von Lebensmittel (Gemüse-, Fleisch- und Backwaren) und wird auch gerne in Ladengeschäften zur Objektbeleuchtung eingesetzt. Insbesondere durch den sehr guten Farbwiedergabeindex ist es hervorragend für z.B. Bekleidungsgeschäfte geeignet.
Variationsspezifische Daten des LED Schienenstrahler BWS 30 mit DALI Dimmen:
Farbtemperatur
2700K
3000K
3500K
4000K
Abstrahlwinkel
15°
24°
40°
60°
15°
24°
40°
60°
15°
24°
40°
60°
15°
24°
40°
60°
Leistung
26W
26W
26W
26W
Lichtstrom (lm)
2290
2276
2342
2315
2382
2367
2436
2408
2417
2401
2471
2443
2418
2403
3135
2445
Schwenkbar
130°
130°
130°
130°
Systemeffizienz (lm/W)
89
88
91
90
92
92
95
93
94
93
96
95
94
93
96
95
UGR
19,35
18,45
18,80
*
19,55
18,60
18,95
*
*
*
*
*
19,65
18,70
19,05
*
Abmessung (H x B)
176mm x 126mm
176mm x 126mm
176mm x 126mm
176mm x 126mm
Außendurchmesser
79mm
79mm
79mm
79mm
* Daten noch nicht verfügbar
Weitere Daten zum LED Schienenstrahler BWS 30 entnehmen Sie bitte dem Datenblatt im Tab Download.
Stromschienensystem TRACK DALI
57,76 €*
Stromschienensystem für alle ALS DALI Schienenleuchten, mit Datenbus
Achtung: Bitte beachten Sie die Kompatibilität von DALI Strahlern mit den jeweiligen Schienensystemen, da EUTRAC sein DALI Schienensystem geändert hat (ONETRACK neu, TRACK bisher).
Die Formgebung der neuen ONETRACK Stromschienen ist an das bewährte EUTRAC-Design angelehnt und ermöglicht die Verwendung der bisherigen EUTRAC-Adapter. Das Stromschienensystem ONETRACK DALI eignet sich hervorragend für die individuelle Ausleuchtung Ihrer Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Das Stromschienensystem DALI eignet sich hervorragend für die individuelle Ausleuchtung Ihrer Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Durch den integrierten DALI Datenbus stehen alle Dimm- und Szenen Optionen bzw. Gruppierung der eingesetzten Schienenstrahler zur Verfügung.
Je nach Ausführung der Stromschienenarchitektur werden diverse elektrische Verbinder für die Funktion, und verschiedenstes Montage-Zubehör zur Verfügung gestellt.
Sie können direkt über die Links unten und über den Tab Empfehlung auf alle angebotenen Möglichkeiten zugreifen.
Zur Vereinfachung haben wir unten praxisnahe Beispiele als Konfigurationshilfe für Sie erstellt.
Technische Merkmale zum Stromschienensystem DALI:
Profil aus stranggepresstem Aluminium Druckguss
Längen in 1m bis 4 m wählbar
Aufbau- und Pendelmontage
Verkehrsweiß RAL9016 oder schwarz lackiert, oder silber eloxiert
4 Kupferleiter (2,5 mm²) in Kunststoffbahnen eingebettet + zwei Datenleiter (DALI, DMX, 0-10 V, KNX)
Vorgestanzte Befestigungslanglöcher
Längenanpassung durch Absägen möglich
220-240 V max. 3 x 16 A
Schutzklasse: 1
Kenn-/Prüfzeichen: CE
Gewicht: 1 KG/Meter
Oberfläche: Alu Druckguss
Abmessungen: L=1000/2000/3000/4000mm / B=36mm / H=32 mm
Große Auswahl an Verbindern, Einspeisern und Montage-Zubehör
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
1x 3-Phasenaufbauschiene 1m --> 225-102
1x 3-Phasenaufbauschiene 2m --> 225-202
1x Elektrischer Längsverbinder --> 555212062
1x End-Einspeiser mit Datenbus --> 555212012 (abhängig von der Ausrichtung des Schutzleiters)
1x Endkappe für die andere Seite --> SCH-012172
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
1x 3-Phasenaufbauschiene 1m --> 225-101N
1x 3-Phasenaufbauschiene 2m --> 225-201N
1x 3-Phasenaufbauschiene 4m --> 225-401N
2x Eckverbinder Schutzl. innen --> 555212101N
1x DALI Mitteneinspeiser --> 555252031N
2x Endkappe --> SCH-012171N
Bitte beachten Sie: die Stromschienen sind auch in Länge 3 und 4 Meter auf Anfrage erhältlich. Klicken Sie hierzu den Button "Frage zum Artikel?"
Varianten ab 93,12 €*
Eutrac Strahler mit LED - ALS-MIO 30W
94,66 €*
Eutrac Strahler mit LED-COB Technik 30W
Dieser universell konfigurierbare Eutrac Strahler mit 30W LED-Leistung kann gemäß Kundenwunsch vielseitig bestellt werden. Der Eutrac LED Strahler ist in drei versch. Abstrahlwinkeln, vier Farbtemperaturen und 2 Gehäusefarben erhältlich.
Durch den ausgezeichneten CRI > 90 eignet sich dieser Eutrac Spot perfekt für Ausstellungen, Museen, Geschäften, Gallerien uvm.
Der Eutrac Strahler MIO von ALS zeigt sich mit innovativem Design und integriertem 3-Phasen-Elektronik-Adapter.
Enge Abstrahlwinkel wie 15° und 36° eignen sich vorwiegend für Akzentbeleuchtung, um so verschiedenartige Objekte punktuell in Szene zu setzen.
Alle Produkte des Deutschen Herstellers ALS sind mit COB-LED Module der neuesten LED-Generation ausgestattet.
Technische Eigenschaften der Eutrac Strahler MIO:
Gehäuse besteht aus lackiertem Alu-Druckguss (schwarz/weiß)
330° drehbar und 130° schwenkbar.
COB-LED-Modul in 3 Ausstrahlwinkeln 15°/36°/60°
Mit 3-Phasen-Elektronik-Adapter
Schutzart: IP20
Schutzklasse: II
Integriertes elektronisches Versorgungsteil
Energieeffizienz: A++ - A
Auf Anfrage mit DALI Adapter
Tabellarische Übersicht der Variationen der Eutrac Spots MIO
Leuchtmittel
COB-LED*
COB-LED*
COB-LED*
COB-LED*
Farbtemperatur
2700K
3000K
3500K
4000K
Abstrahlwinkel
15°
36°
60°
15°
36°
60°
15°
36°
60°
15°
36°
60°
Farbwiedergabe-Index
CRI >90
schwenkbar
130°
130°
130°
130°
Lichtstrom (lm)
2789
2943
2903
2900
3060
3019
2943
3105
3063
2944
3107
3065
Systemeffizienz (lm/W)
81
86
85
85
89
88
86
91
81
86
91
89
Systemleistung
34Watt
Anschlussleistung
30Watt
Schienensystem
EUTRAC
Abmessungen
H=129mm
Außendurchmesser
91 mm
*COB - LED steht für Chip-On-Board-LED. Viele LED-Chips ergeben zusammen eine LED-Fläche.
Weitere Informationen stehen Ihnen im Datenblatt der Eutrac LED Spots 30Watt Serie MIO im Download-Tab zur Verfügung.
Varianten ab 153,81 €*
%
LED Schienenstrahler DALI BWS40-DA
242,58 €*
255,85 €*
(5.19% gespart)
LED Schienenstrahler mit DALI
Diese Ausführung des LED Schienenstrahler BWS40 zeichnet sich durch eine DALI-Dimmfunktion aus. Er lässt sich in CoB-LED-Modul mit 4 verschieden Abstrahlwinkeln erwerben (15°, 24°,40° und 60°). Der BWS40 besitzt ein Gehäuse aus lackiertem Alu-Druckguss und ein klares Schutzglas. Dieser LED Schienenstrahler ist in 4 Gehäusefarben (andere Kombinationen auf Anfrage) erhältlich.
Weitere Daten zu dem Schienenstrahler BWS40 DALI:
DALI dimmbar
Schutzklasse I
Anschlussspannung: 220-240V
Integriertes elektronisches Versorgungsteil
Betriebsstrom: 700mA
Eutrac®-3-Phasen-Elektronik-Adapter
CRI >90
Energieeffizienz: A++ - A
Andere Gehäuse-Farbkombinationen auch auf Anfrage vom Hersteller konfektionierbar
Spezielle LED-Chips (Farbtemperaturen) für Fleisch- und Backwaren auf Anfrage erhältlich
Ideal für Beleuchtung von Lebensmittel (Gemüse-, Fleisch- und Backwaren) und wird auch gerne in Ladengeschäften zur Objektbeleuchtung eingesetzt. Insbesondere durch den sehr guten Farbwiedergabeindex ist es hervorragend für z.B. Bekleidungsgeschäfte geeignet.
Variationsspezifische Daten des LED Schienenstrahler BWS40 mit DALI Dimmen:
Farbtemperatur
2700K
3000K
3500K
4000K
Abstrahlwinkel
15°
24°
40°
60°
15°
24°
40°
60°
15°
24°
40°
60°
15°
24°
40°
60°
Leistung
40W
40W
40W
40W
Lichtstrom (lm)
3330
3309
3469
3355
3463
3442
3608
3490
3491
3491
3660
3540
3516
3494
3663
3493
Schwenkbar
130°
130°
130°
130°
Systemeffizienz (lm/W)
83
82
86
84
86
86
90
87
87
87
91
88
87
87
91
87
UGR
18
18
18,55
18
18,15
17,90
18,75
*
*
*
*
*
18,30
18,25
18,85
18,8
Abmessung (H x B)
176mm x 144mm
176mm x 144mm
176mm x 144mm
176mm x 144mm
Außendurchmesser
99mm
99mm
99mm
99mm
* Daten noch nicht verfügbar
Weitere Daten zum LED Schienenstrahler BWS 40 entnehmen Sie bitte dem Datenblatt im Tab Download.
Zubehör für Stromschiene Track (DALI/ON/IN) von ALS
1,62 €*
Zubehör für Stromschiene Track (DALI/ON/IN) von ALS
Neben den elektrischen Verbindern und Einspeisern für die ALS Stromschienensystem TRACK DALI, TRACK ON und TRACK IN werden je nach Einsatzort unterschiedliche Befestigungselemente benötigt. Sie finden auf dieser Seite eine umfangreiche Übersicht an Zubehör für die Montageart Pendel (Seilaufhängung, Rohrpendelaufhängung etc.) sowie auch Gripper mit Stromschienenclip, oder Deckenclips, Stoßstellenverbinder, Universalhaken, Steckdosenadapter uvm.
Eine detallierte Übersicht finden Sie auf der Katalogseite als PDF-Datei im Download-Segment.
Über unser Auswahlmenü ist die jeweilige Auswahl mit Abhängigkeit zu den Farben möglich.
Varianten ab 2,08 €*
3-Phasen-Aufbauschiene ONETRACK DALI Eutrac
56,53 €*
Stromschienensystem ONETRACK für alle Eutrac DALI Schienenleuchten, mit Datenbus
NEU: Eutrac ändert sein DALI Schienensystem - ONETRACK by EUTRAC ERSETZT EUTRAC 3 MIT DATENBUS
Die Formgebung der neuen ONETRACK Stromschienen ist an das bewährte EUTRAC-Design angelehnt und ermöglicht die Verwendung der bisherigen EUTRAC-Adapter. Das Stromschienensystem ONETRACK DALI eignet sich hervorragend für die individuelle Ausleuchtung Ihrer Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Achtung: Bitte beachten Sie die Kompatibiliät von DALI Strahlern mit den jeweiigen Schienensystemen (ONETRACK neu, TRACK bisher).
Durch den integrierten DALI Datenbus stehen alle Dimm- und Szenen Optionen bzw. Gruppierung der eingesetzten Schienenstrahler zur Verfügung.
Je nach Ausführung der Stromschienenarchitektur werden diverse elektrische Verbinder für die Funktion, und verschiedenstes Montage-Zubehör zur Verfügung gestellt.
Sie können direkt über die Links unten und über den Tab Empfehlung auf alle angebotenen Möglichkeiten zugreifen.
Zur Vereinfachung haben wir unten praxisnahe Beispiele als Konfigurationshilfe für Sie erstellt.
Technische Merkmale zum Stromschienensystem DALI:
Profil aus stranggepresstem Aluminium Druckguss
bündiger Adapter mit und ohne Vorschaltgerät verfügbar
Längen in 1m bis 4 m wählbar
Aufbau- und Pendelmontage
Verkehrsweiß RAL9016 oder schwarz lackiert, oder silber eloxiert
zukunftsweisende 3-Ph-Stromschiene mit innenliegendem Datenbus ((DALI, DMX, Andere)
Vorgestanzte Befestigungslanglöcher
Längenanpassung durch Absägen möglich
220-240 V
Schutzklasse: 1
Kenn-/Prüfzeichen: CE
Gewicht: 1 KG/Meter
Oberfläche: Alu Druckguss
Abmessungen: L=1000/2000/3000/4000mm / B=31,4mm / H=37,35 mm
Große Auswahl an Verbindern, Einspeisern und Montage-Zubehör
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
1x 3-Phasenaufbauschiene 1m --> 575 2 1101 2
1x 3-Phasenaufbauschiene 2m --> 575 2 1102 2
1x Elektrischer Längsverbinder --> 575 2 12062
1x End-Einspeiser mit Datenbus --> 575 2 1201 2(abhängig von der Ausrichtung des Schutzleiters)
1x Endkappe für die andere Seite --> 575 0 3217 2
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
1x 3-Phasenaufbauschiene 1m --> 575 2 1101 6
1x 3-Phasenaufbauschiene 2m --> 575 2 1102 6
1x 3-Phasenaufbauschiene 4m --> 575 2 1142 6
2x Eckverbinder Schutzl. innen --> 575 2 32106
1x DALI Mitteneinspeiser --> 575 2 52036
2x Endkappe --> 575 0 3217 6
Anmerkung: Die Stromschiene mit Länge 3,0 m und 4,0m ist auch auf Anfrage erhältlich. (Button: „Fragen zum Artikel?)
Systemkomponenten als Zubehör zum DALI ONETRACK Stromschienen-System Eutrac
20,83 €*
Systemkomponenten als Zubehör zu DALI Stromschiene "ONETRACK DALI" von ALS
NEU: Eutrac ändert sein DALI Schienensystem - ONETRACK by EUTRAC ERSETZT EUTRAC 3 MIT DATENBUS
Achtung: Bitte beachten Sie die Kompatibilität von DALI Strahlern mit den jeweiigen Schienensystemen (ONETRACK neu, TRACK bisher).
Für den erfolgreichen Einsatz der ONETRACK DALI Stromschiene sind neben den Schienen selbst noch weitere Komponenten in Abhängigkeit der Anforderungen und Spezifikation notwendig. Auf unseren Seiten finden Sie alle verfügbaren Systemkomponenten über die Auswahlmenüs, eine Übersicht finden Sie im Download (Datenblatt zu den verschiedenen ONETRACK Systemkomponenten).
Die Systemkomponenten umfassen die jeweiligen Einspeiser (Schutzleiter rechts oder links) sowie verschiedene Verbinder jeweils mit Einspeisemöglichkeit hier sind folgende Varianten verfügbar jeweils in weiß, grau, schwarz:
Längsverbinder, in allen drei Farben
I-Verbinder, in allen drei Farben
I-Verbinder mit Schutzleiter außen, in allen drei Farben
L-Verbinder mit Schutzleiter innen, in allen drei Farben
FLEX-Verbinder, in allen drei Farben

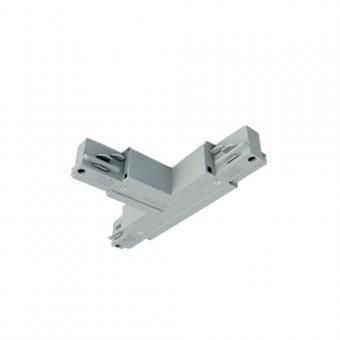

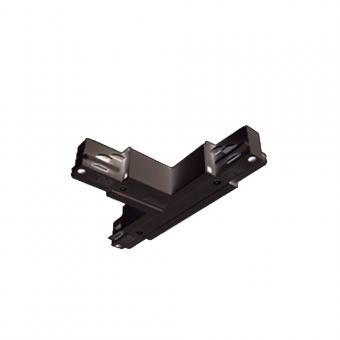

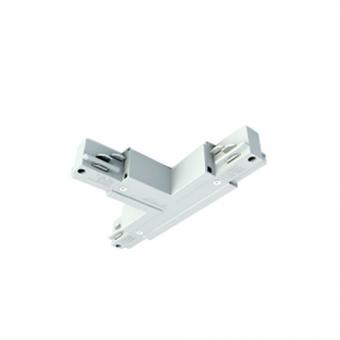

T-Verbinder mit Schutzleiter innen rechts, in allen drei Farben
T-Verbinder mit Schutzleiter innen links, in allen drei Farben
T-Verbinder mit Schutzleiter außen rechts, in allen drei Farben
T-Verbinder mit Schutzleiter außen links, in allen drei Farben

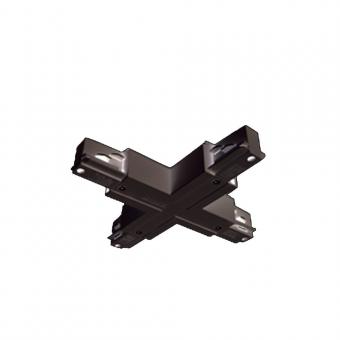

X-Verbinder in allen drei Farben
Mitteneinspeiser, in weiß und schwarz
Unterhalb der Bildertabelle finden Sie einige Applikationsbeispiele als Hilfe zur eigenen Konfiguration. Die ausführliche Anleitung können Sie im Downloadbereich als PDF-Datei herunterladen.
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
1x 3-Phasenaufbauschiene 1m --> 575 2 1101 2
1x 3-Phasenaufbauschiene 2m --> 575 2 1102 2
1x Elektrischer Längsverbinder --> 575 2 12062

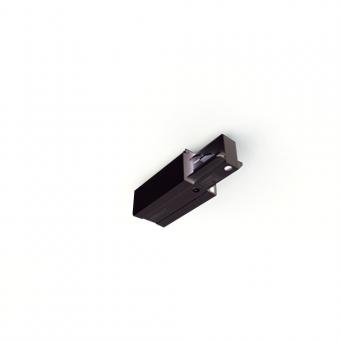

1x End-Einspeiser mit Datenbus --> 575 2 1201 2(abhängig von der Ausrichtung des Schutzleiters)

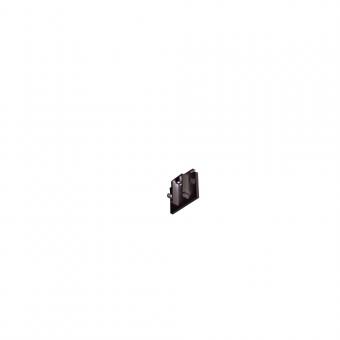

1x Endkappe für die andere Seite --> 575 0 3217 2
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
1x 3-Phasenaufbauschiene 1m --> 575 2 1101 6
1x 3-Phasenaufbauschiene 2m --> 575 2 1102 6
1x 3-Phasenaufbauschiene 4m --> 575 2 1142 6

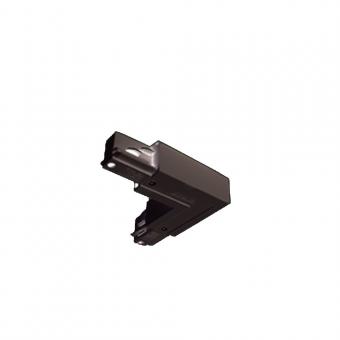

2x Eckverbinder Schutzl. innen --> 575 2 32106
1x DALI Mitteneinspeiser --> 575 2 52036
2x Endkappe --> 575 0 3217 6
Varianten ab 2,38 €*
