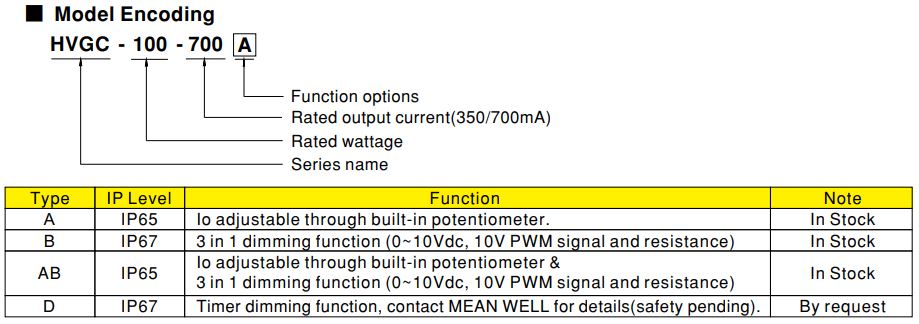

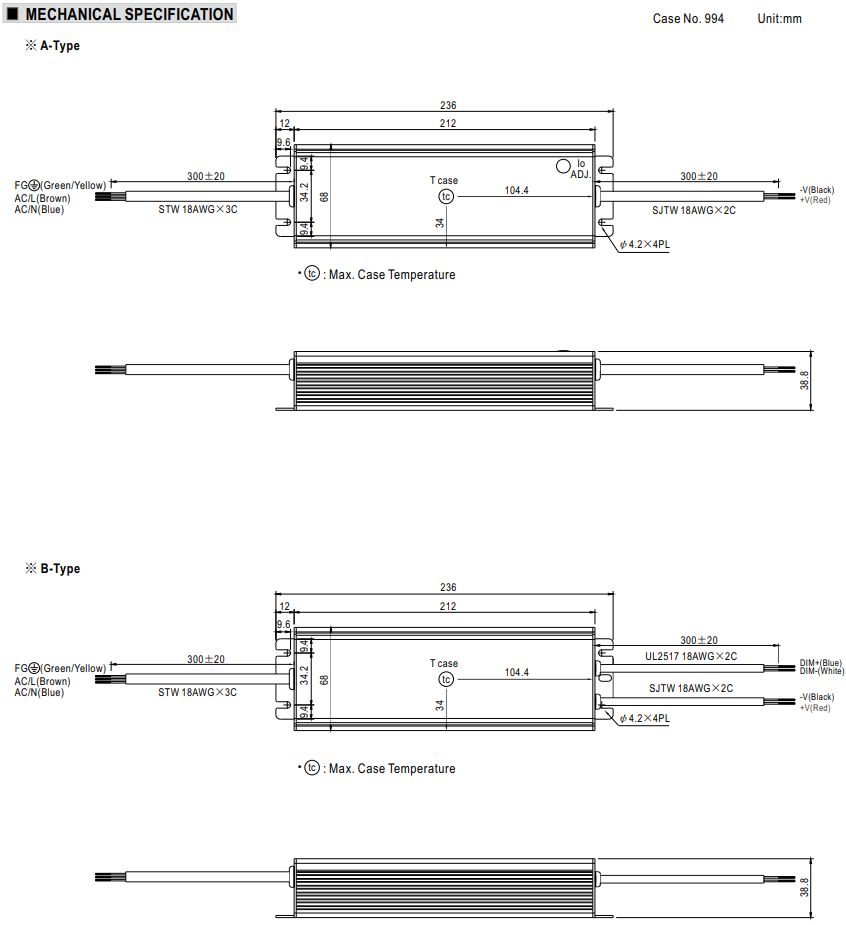

HVGC 100 Watt Konstantstromtreiber

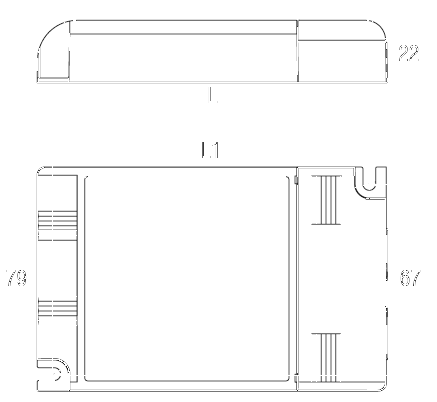

LED-Treiber Maxi Jolly Midnight; dimmbar TCI 122416 50 Watt, über Dämmerungssensor können programmierbare Helligkeitsstufen geschalten werden. Der Hersteller TCI bringt mit dem Maxi Jolly Midnight einen ?intelligenten? LED-Konverter auf den Markt. Dieser erkennt von selbst, wann die Nachtabsenkung erforderlich ist. Die Dauer der Nachtabsenkung ist programmierbar. Max. Leistung 50W. Konstantstrom, bzw. -Spannung über Dip-Schalter einstellbar. Multi-Strom, bzw. Multi-Spannungskonverter - universell einsetzbar. Ext. Temperatursensor optional. Flicker ( Output Ripple ) <= 3% Conformal Coating (Feuchtigkeitsabweisende Beschichtung) Der Maxi Jolly Midnight ist auch auf Anfrage in der Standardversion 122416 und in der Version 122408CC verfügbar. Zum Kontaktformular Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 25 W 74 V max. 350mA const. max 20 Stellung 2 35 W 72 V max. 500mA const. max 20 Stellung 3 39 W 72 V max. 550mA const. max 20 Stellung 4 46 W 72 V max. 650mA const. max 20 Stellung 5 50 W 71 V max. 700mA const. max 18 Stellung 6 50 W 66 V max. 750mA const. max 17 Stellung 7 50 W 58 V max. 850mA const. max 16 Stellung 8 50 W 55 V max. 900mA const. max 16 Stellung 9 50 W 48 V max. 1,05 A const. max 14 Stellung 10 50 W 48V Konstantspannung Wirkungsgrad in Abhängigkeit der Leistung: 20W - 50W : 84%  - 91% Alle Jolly-Konverter können über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung über nur einen Taster möglich. Bis zu 10 Konverter (Slave) können über einem Master betrieben werden. Taster und Installationsmaterial sind nicht im Lieferumfang enthalten. Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

HLG-100H-24 Das HLG-100H-24 ist ein Hochleistung, staub- und wasserdichtes AC-DC-LED-Netzteil bis zu 100W. Es ist möglich die Ausgangspannung -/ Strombegrenzung getrennt voneinander einzustellen. So eignet sich das Meanwell HLG-100H - LED-Schaltnetzteil z.B. in der Ausführung -24A ideal zum Betrieb von 24V Leuchtmitteln, wie LED-stripes.Bis zu einer Leistung von 100W können mehrere Lampen an einem einzigen Trafo geschalten werden. Kostenersparnis! Hohe Schutzart erlaubt zudem die Anwendung im Außenbereich. Auch ist es möglich über einen zusätzlichen Eingang zu dimmen. (Typ B)Modellbezeichnung der HLG Serie: HLG-100H Features (Typ abhängig): 7 Jahre Herstellergarantie Typ H für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe) Universeller Wechselspannungseingang bis zu 305V AC Eingebauter PFC-Schaltkreis OCP (over current protection) über Anschlüsse oder internem Potentiometer möglich Eigenkühlung über Gehäuse mittels Luft-Konvektion Schutz gegen Kurzschluss, Überspannung und Überlastung (Temperaturschutz) Dimmfunktion über 1-10V, PWM oder Widerstand möglich IP65/IP67 Schutz für Außen-Installationen Entspricht weltweiten Standards für Beleuchtung Überlastschutz durch Strombegrenzung, auto recovery LED-Beleuchtung insbesondere Straßenbeleuchtungen Ausführung HLG-100H Typ -24 A: Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung) IP65, für Innen- und Außenanwendungen Ausführung HLG-100H Typ -24 B: Konstantstromregelung über 1-10V oder PWM-Eingang, sowie ext. Potentiometer IP67-Schutz. Für Innen- und Außenanwendungen Hohe Leistung via DALI dimmen in Verbindung mit DAP-04 DALI PWM Konverter Weitere Informationen zum dimmen via DALI und PWM erhalten Sie in diesem Artikel:DALI PWM Lösung zum dimmen von LED Technik Technische Daten zum Meanwell Netzteil HLG 100W: Ausführung Für LED Beleuchtungsanwednungen Model Schaltnetzteil, Ausführung H Eingang  90 - 305 VAC / 127 - 431 VDC 47 -63 Hz Leistung 95,58 - 96W (Spannungsabhängig, siehe Datenblatt) Surge_Festigkeit 4 kV Ausgang und Betriebsparameter siehe Datenblatt Design  HLG Approbation  UL / EN Class C Abmessungen 220mm x 68mm x 38,8mm (H x W x D)  Auf Anfrage bieten wir Ihnen auch den Typ D bzw. abweichende Spannungen an.

Meanwell ELG-100-xx"Typ" Die Meanwell ELG-100 Serie beinhaltet Netzteile, die sowohl als Konstantspannungsquelle wie auch als Konstantstromquelle dienen. Bei einer Ausgangsleitung von 100 Watt und Ausgangsspannungen von 24V bis 54V können verschiedenste LED Anwendungen wie Straßen-, Hallen-, und Architekturbeleuchtungen realisiert werden. Durch das Metallgehäuse und die Schutzart IP65/IP67 ist der Einsatz für Innen- und Außenbereiche im Temperaturbereich von -40°C bis 85°C möglich. Je nach Typ kann die angeschlossene LED Beleuchtung über 0...10V, PWM Signal, Poti oder DALI Schnittstelle gedimmt werden. Modellbezeichnung der ELG Serie: Model Codierung: Eigenschaften (Typ abhängig): 5 Jahre Herstellergarantie Schutz gegen Kurzschluss, Überspannung/Überstrom und Überlastung (Temperaturschutz) Universeller Wechselspannungseingang: 100V bis 305V AC Eingebauter PFC-Schaltkreis Wirkungsgrad bis zu 91% IP65/IP67 Schutz für Außen-Installationen Typ HL für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe) Standby Leistung kleiner 0,5W Entspricht weltweiten Standards für Beleuchtung Ausführung ELG-100-Typ -xx"-"(Blank): Ausgangs- strom und - spannung festgelegt IP67-Schutz für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"A": Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung) IP65, für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"B": Konstantstromregelung über 0-10V oder PWM-Eingang, sowie ext. Potentiometer IP67-Schutz für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"AB": Beinhaltet alle Funktionen von "Typ A" und "Typ B" Ausführung ELG-100-Typ -xx"DA": Lichtsteuerung über DALI Protokoll IP67, für Innen- und Außenanwendungen Wir liefern alle ELG-Geräte grundsätzlich nur mit 3-adriger AC-Leitung aus (-3Y). (Die Ausführung mit zweiadriger Primärzuleitung und PE am Gehäuse halten wir für nicht praktikabel.)  Technische Daten zum Meanwell Netzteil ELG Eingang 100 - 305 VAC  / 142 - 431 VDC 47 - 63 Hz Ausgang und Betriebsparameter Typabhängig, siehe Datenblatt Leistung 70 - 96W (Spannungsabhängig, siehe Datenblatt) Bauform ELG Lebensdauer > 50.000 h Maße (LxBxH) 199mm x 63mm x 35,5mm Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS" Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

Leistungsstarker DC-LED-Treiber HVGC 1000 Watt - 3in1 Dimmfunktion, IP67 Die HVGC-Serie von Meanwell Diese hocheffizienten Constant-Power-Treiber-Modelle sind flexibel einsetzbar. Dabei kommen sie sowohl im In- als auch im Outdoor-Bereich zum Einsatz, bei denen leistungsstarke Module benötigt werden. Unterstrichen wird der breite Anwendungsbereich durch ein robustes wie hochwertiges Metallgehäuse aus Aluminium, das die LED-Treiber umgibt und somit einen hohen Schutzgrad garantiert (IP65/67). Dadurch sind die Treiber unter anderem immun gegen Luftfeuchtigkeit und können auch in Gewächshäusern eingesetzt werden. Darüber hinaus überzeugt die HVGC-Serie mit optionalen Dimmfunktionen wie beispielsweise das Smart Timer Dimming, 3-in-1-Dimming oder DALI, wobei die Module mit einer Effizienz von bis zu 96% arbeiten. Produktbeschreibung: Mit diesem LED-AC/DC-Treiber wird eine optimale Flexibilität für LED-Beleuchtungssysteme bereitgestellt, weil der HVGC 1000 mit verschiedenen Funktionen, vor allem Dimmmethoden ausgestattet ist und über Schutzgrad IP67 verfügt. Aufgrund der hohen Effienz bis zu 96% wird eine lüfterlose Konstruktion möglich, sodass die Netzteile bei Temperaturen zwischen -40°C und +90°C unter freier Luftzirkulation betrieben werden können. Produktübersicht / Feautures: Weiter Eingangsbereich (180 bis 528 VAC) Auxiliary DC-Output Metallgehäuse aus Aluminium mit Klasse I Design Integrierte aktive PFC-Funktion ("Power-Factor-Correction") zur Vermeidung von Netzstörungen Dimmoptionen: 3-in-1-Dimming (Steuerspannung 0-10V, PWM, Dimmen via Widerstand) Smart Timmer Dimming DALI 2.0 (auf Anfrage) Schutzgrad IP67 für Indoor- und Outdoor-Anwendungen, wie z.B. Hafen-, Parkplatz, Stadion- oder Gartenbaubeleuchtung LED-Beleuchtung von Hochregallagern etc. Typische Lebensdauer: >50.000 Stunden 5 Jahre Herstellergarantie Technische Daten:  Modell HVGC-1000A-L-AB   HVGC-1000A-M-AB HVGC-1000A-H-AB  Konstantstrom    2800 mA  4200 mA  5600 mA  Ausführung  Für LED-Beleuchtungsanwendungen (gemäß DIN EN61347) Nominalspannung 230 VAC Eingangsspannung Min. 180 VAC Eingangsspannung Max. 528 VAC Ausgangsspannung  150-380 VDC 95-240 VDC 70-180 VDC Ausgangsleistung 1003,2 W 1008,0 W 1008,0 W Frequenzbereich  47-63 Hz  Wirkungsgrad  95,5 %  96,0 %  96,0 %  Betriebstemperatur  -40°C bis +90°C  Umgebungstemperatur -40°C bis +80°C  Bauart Geschlossen  Material (Gehäuse) Primäraluminium Schutzart IP67 Surge-Festigkeit 8kV / 4kV Lebensdauer >50.000 h Abmessungen 310*144*48,5 mm (L*W*H)Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

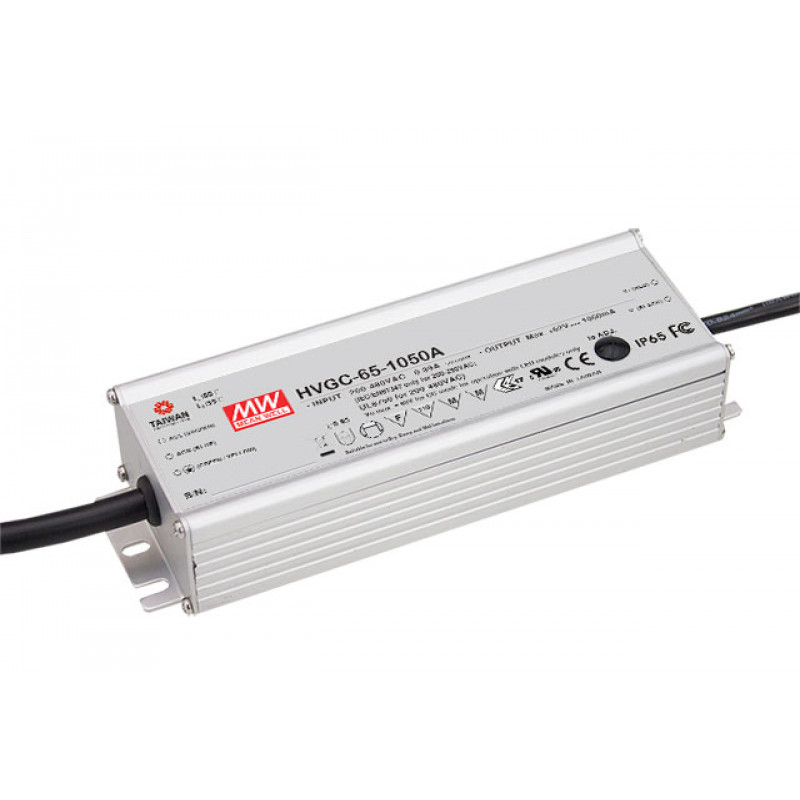

LED-AC/DC-Treiber 65W für 350mA - 1050mA incl. 3in1 Dimmfunktion und Timer Die HVGC-Serie von Meanwell Diese hocheffizienten Constant-Power-Treiber-Modelle sind flexibel einsetzbar. Dabei kommen sie sowohl im In- als auch im Outdoor-Bereich zum Einsatz, bei denen leistungsstarke Module benötigt werden. Unterstrichen wird der breite Anwendungsbereich durch ein robustes wie hochwertiges Metallgehäuse aus Aluminium, das die LED-Treiber umgibt und somit einen hohen Schutzgrad garantiert (IP65/67). Dadurch sind die Treiber unter anderem immun gegen Luftfeuchtigkeit und können auch in Gewächshäusern eingesetzt werden. Darüber hinaus überzeugt der HVGC 65 mit optionalen Dimmfunktionen wie beispielsweise das Smart Timer Dimming, 3-in-1-Dimming oder DALI, wobei die Module mit einer Effizienz von bis zu 96% arbeiten.  HVGC 65 series - Produktbeschreibung: Der HVGC 65 ist ein 65W leistungsstarkes Versorgungsnetzgerät, das mit Konstantstrom betrieben wird und in Ausführungen zwischen 350mA und 1050mA Ausgangsstrom angeboten wird. Der LED-Treiber arbeitet bei unter hohen wie tiefen Temperaturen (-40°C bis +80°C) einwandfrei. Somit deckt der HVGC65 ein breites Anwendungssprektrum ab und bietet optimale Flexibilität für diverse LED-Beleuchtungssysteme.  Ausführung HVGC 65 Typ -xx-"A": IP65-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen Integriertes Potentiometer zur Feineinstellung der Ausgangsspannung und Strombegrenzung Smart Timer Dimming möglich Ausführung HVGC65 Typ -xx-"B": IP67-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen 3-in-1-Dimmfunktion Dimmen via Spannungssteuerung 0-10VDC 10V PWM Signal Dimmen über Widerstand Smart Timer Dimming möglich Produktübersicht / Features: Constant Current Mode Weiter Eingangsbereich (180 bis 528 VAC) Vielfältige Dimmoptionen (Poti, 3in1, Timer) Metallgehäuse aus Aluminium mit Klasse I Design Integrierte aktive PFC-Funktion ("Power-Factor-Correction") zur Vermeidung von Netzstörungen Schutzgrad IP65 für Indoor- und Outdoor-Anwendungen, wie z.B. Straßen- und Parkplatzbeleuchtung LED-Beleuchtung von Hochregallagern, Angellampen etc.  Typische Lebensdauer: >50.000 Stunden 5 Jahre Herstellergarantie Technische Daten zu HVGC-65-xxx mA:  Modell (Type A) -350A -500A -700A -1050A Modell (Type B) -350B -500B -700B -1050B Konstantstrom    350 mA  500 mA  700 mA  1050 mA  Ausführung  Für LED-Beleuchtungsanwendungen (gemäß DIN EN61347) Nominalspannung 230 VAC Eingangsspannung Min. 180 VAC Eingangsspannung Max. 528 VAC Ausgangsspannung  18-186 VDC 13-130 VDC 9-93 VDC 6-62 VDC Ausgangsleistung 65,1 W 65,0 W 65,1 W 65,1 W Frequenzbereich  47-63 Hz  Wirkungsgrad  90,0 %  90,5 %  90,5 %  90,0 % Betriebstemperatur  -40°C bis +80°C  Umgebungstemperatur -40°C bis +80°C  Bauart Geschlossen  Material (Gehäuse) Primäraluminium Schutzart Type A: IP65 / Type B: IP67 Lebensdauer >50.000 h Abmessungen 189*61,5*36,8 mm (L*W*H) Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

LED-AC/DC-Treiber HVGC 150 Watt , 3-in-1- und Timer-Dimmfunktion, IP65/67 Diese hocheffizienten Constant-Power-Treiber-Modelle sind flexibel einsetzbar. Dabei kommen sie sowohl im In- als auch im Outdoor-Bereich zum Einsatz, bei denen leistungsstarke Module benötigt werden. Unterstrichen wird der breite Anwendungsbereich durch ein robustes wie hochwertiges Metallgehäuse aus Aluminium, das die LED-Treiber umgibt und somit einen hohen Schutzgrad garantiert (IP65/67). Dadurch sind die Treiber unter anderem immun gegen Luftfeuchtigkeit und können auch in Gewächshäusern eingesetzt werden. Darüber hinaus überzeugt der HVGC 150 mit optionalen Dimmfunktionen wie beispielsweise das Smart Timer Dimming, 3-in-1-Dimming oder DALI, wobei die Module mit einer Effizienz von bis zu 96% arbeiten.   HVGC-150 series - Produktbeschreibung: Der HVGC 150 arbeitet unter sehr sehr hohen wie tiefen Temperaturen und bei einem weiten Eingangsspannungsbereich. Dadurch deckt der Konstantstromtreiber ein breites Anwendungssprektrum ab und kann vielseitige LED-Beleuchtungssysteme perfekt in Szene setzen. Das Modul wird in Ausführungen zwischen 350mA und 1400mA Ausgangsstrom angeboten. Ausführung HVGC150 Typ -xx-"A": IP65-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen Integriertes Potentiometer zur Feineinstellung der Ausgangsspannung und Strombegrenzung Smart Timer Dimming möglich Ausführung HVGC150 Typ -xx-"B": IP67-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen 3-in-1-Dimmfunktion Dimmen via Spannungssteuerung 0-10VDC 10V PWM Signal Dimmen via Widerstand Smart Timer Dimming möglich Produktübersicht / Features: Constant Current Mode Vielfältige Dimmoptionen (Poti, 3in1, Timer) Schutzgrad IP65 für Indoor- und Outdoor-Anwendungen, wie z.B. Straßen- und Parkplatzbeleuchtung LED-Beleuchtung von Hochregallagern, Angellampen etc. Metallgehäuse aus Aluminium mit Klasse I Design Weiter Eingangsbereich (180 bis 528 VAC) Integrierte aktive PFC-Funktion ("Power-Factor-Correction") zur Vermeidung von Netzstörungen Typische Lebensdauer: >50.000 Stunden 5 Jahre Herstellergarantie Technische Daten für HVGC-150-xxx mA:  Modell (Type A) -350A -500A -700A -1050A -1400A Modell (Type B) -350B -500B -700B -1050B -1400B Konstantstrom    350 mA  500 mA  700 mA  1050 mA  1400 mA  Ausführung  Für LED-Beleuchtungsanwendungen (gemäß DIN EN61347) Nominalspannung 230 VAC Eingangsspannung Min. 180 VAC Eingangsspannung Max. 528 VAC Ausgangsspannung  42-428 VDC 30-300 VDC 21-215 VDC 15-143 VDC 12-107 VDC Ausgangsleistung 149,80 W 150,00 W 150,50 W 150,15 W 149,80 W Frequenzbereich  47-63 Hz  Wirkungsgrad  91,0 %  91,0 %  91,0 %  90,0 % 90,0 % Betriebstemperatur  -40°C bis +80°C  Umgebungstemperatur -40°C bis +80°C  Bauart Geschlossen  Material (Gehäuse) Primäraluminium Schutzart Type A: IP65 / Type B: IP67 Lebensdauer >50.000 h Abmessungen 245*68*38,8 mm (L*W*H)Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
