Meanwell LCM-60 Multi-Strom LED-Treiber bis 1400mA
Meanwell 60W Universal-Konstanstromquelle LCM-60, LCM-60DA, LCM-60EO, LCM-60KN, LCM-60BLE
Die MEANWELL Produkte LCM-60, LCM-60DA, LCM-60KN und LCM-60BLE (bzw. auch optional mit integriertem Enocean-Modul, LCM-60EO) sind LED-Treiber mit einem Konstantstrom, welcher über DIP-Schalter einstellbar ist. Die DA-Version besitzt zudem eine DALI-Schnittstelle und ist entsprechend IEC62386-207 konform.
Die LCM Netzteile können im Eingangsbereich von 180 - 295VAC (sowie für z.B. Notstrombetrieb auch über 254 - 417VDC) betrieben werden und liefern einen konstanten, einstellbaren Ausgangsstrom im Bereich von 350mA bis zu 1400mA.
Dank der hohen Effizienz (86-92%) und dem lüfterlosem Design, kann die Produktserie unter freier Luftkonvektion in einem Betriebstemperaturbereich von -30°C bis 90°C betrieben werden. Darüber hinaus besitzen die LCM Netzteile in der Standard-Version eine 3 in 1 Dimmfunktion (0~10Vdc, 10V PWM Signal oder 100kOHm-Poti), während LCM-60DA mit einer DALI-Schnittstelle und Push Dimming ausgestattet ist.

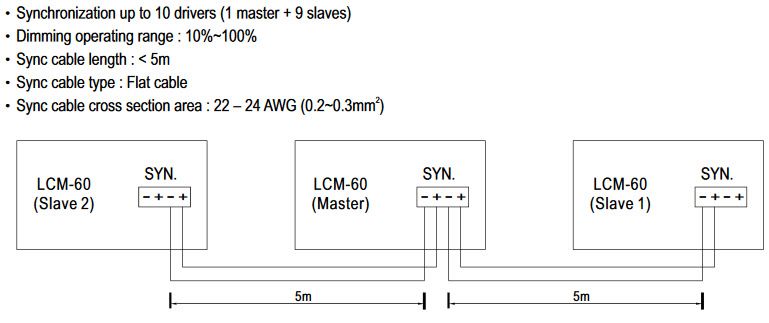

Zudem kann die LCM-Serie mit bis zu 10 Einheiten synchronisiert werden, hierbei wird dann nur eine DA-Version zur Steuerung benötigt. Ein Master steuert bis zu Neun angeschlossene weitere Treiber über eine Synchronisationsleitung.
Dies alles macht die MEANWELL LCM Produktlinie zur einer vielseitig und flexibel einsetzbaren Netzteilserie, die in vielen LED Beleuchtungsanwendungen eingesetzt werden kann.
Technische Eigenschaften der MEAN WELL LCM-Serie 60W
- Konstantstromausgangsmodus; verschiedene Stufen frei wählbar über DIP-SchalterKonstantstromlevel: 500mA~1400mA
- Plastikgehäuse mit Schutzklasse II Design
- Eingangsbereich: 180~295VAC
- Eingebaute aktive PFC-Funktion
- Standby Leistungsaufnahme <1W, (DALI < 05W)
- Funktionen: 3 in 1 Dimmfunktion (0~10Vdc, 10V PWM Signal, Potentiometer), "dim to off"
- Synchronisierung mit bis zu 10 Einheiten möglich
- Betriebstemperaturbereich: -30°C~+90°C
- Effizienz bis zu 92%
- Geeignet für LED Innenbeleuchtungen, LED Bürobeleuchtungen, LED-Plattenbeleuchtungen
- Einsatzbereich: LED-Module für Indoor mit Konstantstrombetrieb
Elektrische Daten zu LCM60, LCM 60DA, LCM 60EO, LCM 60KN tabellarisch.
| Einstellbare Ströme über Dip-Schalter-Stellung | ||||||
| Stromstärke |
500mA |
600mA |
700mA(default) |
900mA |
1050mA |
1400mA |
| Leistung | 60,3W | |||||
| Spannungsbereich | 2-90V | 2-90V | 2-86V | 2-67V | 2-57V | 2-42V |
| max. Ausgangsspannung ohne Last | 95 - 102V (typabhängig) | 73 - 76V (typabhängig) | ||||
Die LCM 60 Serie von Meanwell erhältlich in drei Ausführungen

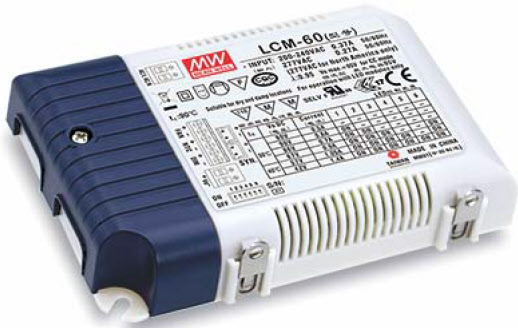

LCM60 (ohne weitere Endung)
- Dimmbar über 1-10V bzw. 0-10V
- Dimmbar über ein 10V-PWM-Signal
- Dimmbar über externen Widerstand bzw. Poti (100KOhm)

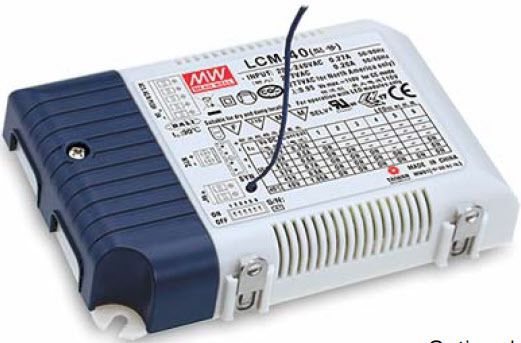

LCM60EO (mit Enocean Funk integriert)
- Dimmbar über Enocean-Funkschnittstelle zur Einbindung in ein EnOcean Funknetz

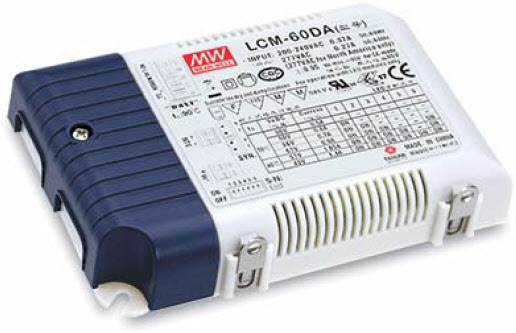

LCM60DA
- Dimmbar über Push-Button / Tastdimmen mittels einfachem Taster zwischen L und Push-Eingang
- Dimmbar über DALI

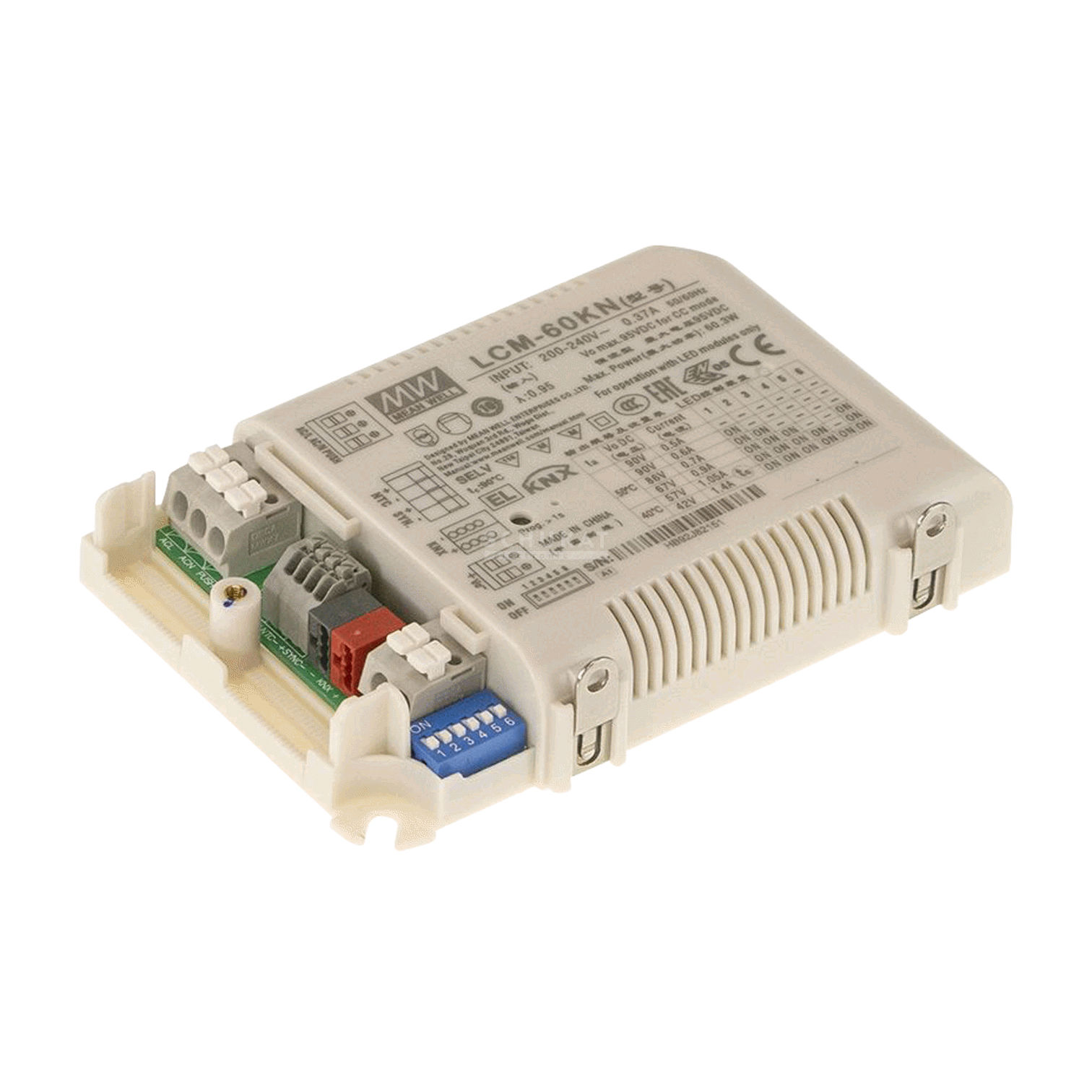

LCM60KN
- KNX Schnittstelle
- Integrierter KNX Push-Button
- KNX und Push-Dimming, Standby Stromverbrauch <0,5W
LCM60BLE
- Casambi Bluetooth Low Energy Protokoll
- Push Dimmung
- Synchronisation bis zu 10 Einheiten.
Weitere Details finden Sie jeweilig in den Datenblättern im Download-Tab.
| #Kategoriefilter: | LED-Treiber-alles mit CC |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, Casambi-Funk, DALI, Enocean (868 MHz), KNX, PWM, Tast-Dimmen |
| Konstantstrom: | 0,5A, 0,6A, 0,7A, 0,9A, 1,05A, 1,4A |
| Leistungsbereich: | 50 - 100 W |
| Meanwell Serie: | LCM |
| Verwendung/IP-Code: | IP20 - IP44 (indoor) |
