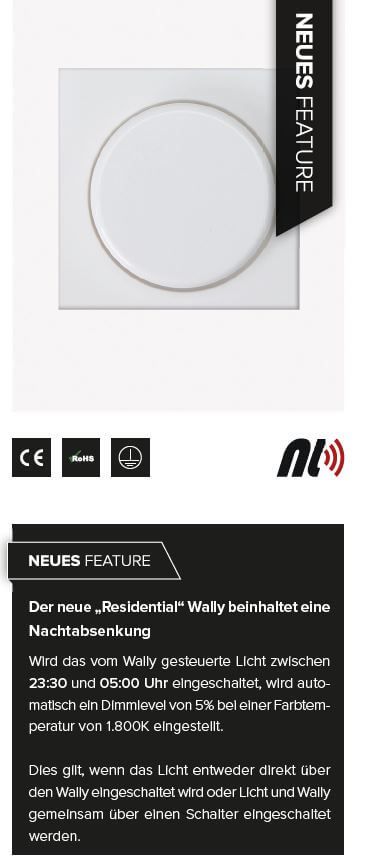

Drehlichtregler K-ZWALLY für ZigBee-Leuchten

LED-Treiber 60W - drahtlos dimmbar mit Dip-Schalter Dies ist ein Gleichstrom-LED-Treiber von TCI, der mit einem integrierten drahtlosen ZIGBEE-Modul dimmbar ist. Nachfolger des TCI MAXI JOLLY ZLL (122570). Wählbare Konstantstromwerte über Dip-Schalter. Der dimmbare LED-Treiber ist per Tastendruck (Push-Button) steuerbar. Ein- / Ausschalten durch kurzes Drücken. Die Helligkeit kann durch einen längeren Druck geändert werden. Verfügbar als reiner AM / Linearregler für flimmerfreies Dimmen im Bereich von 100% - 25%. Eigenschaften des LED-Treibers: Multipower Treiber wird mit Dip-Schalter für die Auswahl des Ausgangsstroms geliefert mit integriertem kabellosem ZIGBEE-Modul IP 20 unabhängiger Treiber für die Innenanwendung Klasse II Absicherung gegen Stromschlag bei direktem oder indirektem Kontakt Aktive Leistungsfaktor Korrektur Analogeingang (NTC) zum Anschluss eines Thermosensors Zusätzlicher Ausgang für 12 V max. 100 mA Stromregulierung ±5 % einschließlich Temperaturkurve Ein- und Ausgabeklemmleiste auf derselben Seite (Kabelquerschnitt bis zu 2,5 mm2 / AWG13). Klemmschrauben an Primär- und Sekundärkreisen für Kabel mit Durchmesser: min. 3 mm - max. 8 mm. Schutz: gegen Überhitzung und Kurzschlüsse; gegen Netzspannungsspitzen; gegen Überlastung. Thermischer Schutz = C.5.a. Flicker ( Output Ripple ) <= 3%     DIP-Switch Leistung Spg. sek Strom sek Stellung 1 25W 2...74 350mA const. Stellung 2 35W 2...72 500mA const. Stellung 3 39W 2...72 550mA const. Stellung 4 46W 2...72 650mA const. Stellung 5 50W 2...72 700mA const. Stellung 6 54W 2...72 750mA const. Stellung 7 60W 2...70 850mA const. Stellung 8 60W 2...66 900mA const. Stellung 9 60W 2...60 1,00A const. Stellung 10 60W 2...57 1,05A const. Wirkungsgrad in Abhängigkeit der Leistung: >92   Funktionsweise: Lichtregulierung 0/1 - 100 % mittels PUSH-Funktion und Standard-ZIGBEE-Geräten für das ZIGBEE-integrierte WIRELESS-Modul. (3) Entwickelt für die Arbeit mit ZIGBEE-Systemen. Komplette AM DIMMUNG: 1-100%. Lichtregulierung 0/0,5 - 100 % mittels PUSH-Funktion (Netzspannung): Ein kurzer Druck zum Ein- und Ausschalten; Ein längerer Druck, um die Lichtintensität zu erhöhen oder zu verringern; Die Regulierung stoppt automatisch bei Mindest- und Höchstwerten. Lassen Sie den Druckknopf los und geben Sie den gewünschten Befehl für einen weiteren Einschalt- oder Ausschaltbefehl erneut ein; Speicherung des Dimmwerts bei Netzwiederkehr;. Möglichkeit, die PUSH-Funktion für 4/5 Treiber zu verwenden. Inbetriebnahme der TCI Zigbee-Geräte wie folgt: Schritt 1: In der Hue-App auf "Leuchten suchen" gehen Schritt 2: TCI Zigbee Gerät an 230V schalten Gerät sollte dann nach kurzer Zeit gefunden werden. Überprüfen Sie den Signalpegel und die Reichweite, wenn sich das Modul in der Nähe von Metalloberflächen oder sich in einem Metallgehäuse befindet. Mehr Informationen bezüglich des TCI Maxi Jolly US Zigbee 3 finden Sie im Datenblatt im Dowload-Tab. Anmerkung aus eigener Erfahrung LEDclusive.de: Wir haben die TCI-Module erfolgreich mit Philips Hue Bridge getestet und folgende Erfahrung gemacht. Befolgt man obige Reihenfolge der Inbetriebnahme, wird das Gerät sofort unter "Lampeneinstellungen" erkannt. Geht dabei jedoch etwas schief, empfehlen wir einen Reset. Dieser ist gemäß der Beschriftung durchzuführen. Die Einhaltung der Zeitsequenzen sind kritisch. Wir verwenden hierzu ein Sekundentakt-Metronom. Nach erfolgreichem Reset geht ein angeschlossenes LED-Modul kurz aus und wieder an. Videoanleitung zum Reset

Umwandler Zigbee ZB3 - DALI / 1-10V |  122553 Mini ZB Interface Diese Schnittstelle wandelt ein WIRELESS ZIGBEE ZB3 -Signal in ein DALI(1) oder ein 0/1 … 10 V-Signal um. Es ermöglicht ein Steuern von lichttechnischen Betriebsgeräten, wie z.B. Schaltnetzteilen (elektronischer Transformator"), elektronische Vorschaltgeräten (EVG) oder elektronischen Leistungsdimmern. Dimmen von LED Treiber über die 0-10V-Schnittstelle mittels ZIGBEE. Eigenschaften des Zigbee DALI / 1-10V Wandlers - TCI 122553: Schnittstelle, die ein WIRELESS ZB3-Signal in ein DALI oder 0/1...10 V Signale umwandeln kann.(1). Schutzklasse II gegen Stromschlag bei direkten oder indirekten Kontakt. Die Schnittstelle (Konverter) kann direkt vom Netz (100 ÷ 240 VAC) oder von einer 12/24 VDC-Spannung versorgt werden.  Schutzmaßnahmen: - gegen Eingangsüberspannungen aus dem Netz; - gegen Kurzschluß und offenen Stromkreis; - Thermischer Schutz = C.5.a. Abmessungen 115 x 19 x 34 mm Artikel Artikelnummer VAC in VDC in Typ ta °C tc °C lambda max. Power Factor Mini ZB3 Interface 122553 100 ÷ 240 11,5...25 ZB3 - DALI/1-10V -25...+50 65 0,5 C Betriebsart: Entwickelt für den Betrieb mit DALI-2-Systemen. DALI-Anschluß max. 1 Gerät @ 12Vdc Eingang. DALI-Anschluß max. 4 Gerät @ 24Vdc Eingang 0/1-10 V Anschluß Imax. 10mA. PWM-Ausgang vom Typ "Offener Kollektor" Reset: Führen Sie 3 Ein- / Ausschaltzyklen von 3-5-7 Sekunden durch. Beim vierten Einschalten des Produkts wird ein Blinken angezeigt, um das Zurücksetzen zu bestätigen. Inbetriebnahme der TCI Geräte wie folgt: Schritt 1: In der Hue-App auf "Leuchten suchen" gehen Schritt 2: TCI Gerät an 230V schalten Gerät sollte dann nach kurzer Zeit gefunden werden. Überprüfen Sie den Signalpegel und die Reichweite, wenn sich das Modul in der Nähe von Metalloberflächen oder sich in einem Metallgehäuse befindet. Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab. Anmerkung aus eigener Erfahrung LEDclusive.de: Wir haben die TCI-Module erfolgreich mit Philips Hue Bridge getestet und folgende Erfahrung gemacht. Befolgt man obige Reihenfolge der Inbetriebnahme, wird das Gerät sofort unter "Lampeneinstellungen" erkannt. Geht dabei jedoch etwas schief, empfehlen wir einen Reset. Dieser ist gemäß der Beschriftung durchzuführen. Die Einhaltung der Zeitsequenzen sind kritisch. Wir verwenden hierzu ein Sekundentakt-Metronom. Nach erfolgreichem Reset geht ein angeschlossenes LED-Modul kurz aus und wieder an. Videoanleitung zum Reset Historie (Vorgänger) Artikel 122550 --> Mini ZLL Interface

Universelle LED-Aufbauleuchte SOVT CAMPUS 35W - NeoLink/ZigBee dimmbar SOVT CAMPUS bezeichnet eine formschöne Aufbauleuchte, die mit PI-LEDs und integrierter Flächenstrahleroptik ausgestattet ist. Damit ist sie ideal für großflächige Indoor-Anwendungen geeinget. Als Aufbauleuchte ist SOVT CAMPUS flexibel einsetzbar, zumal ihre Montage sowohl an der Decke als auch an Wänden problemlos erfolgen kann. Des Weiteren verfügt das LED-Modul über einen Mikroprozessor, der Temperatur und Licht steuert, wodurch eine hohe Farbortstabilität gewährleistet wird. Ein weiteres Highlight sind die innovativen Steuerungsmöglichkeiten des SOVT CAMPUS: Smarte Lichtsteuerung mit NeoLink/ZigBee Steuerung komplexer Lichtsysteme mit DALI DT8 Messreihe mit den PI-LED Spots von Kiteo Produktübersicht und Features: Formschönes Designgehäuse mit integrierter Flächenstrahleroptik Idealer Einsatz für großflächige Beleuchtung im Innenraum Funktionsumfang: Farbtemperatur 1.800 K bis 16.000 K Mikroprozessorgesteuertes LED- und Temperaturmanagement (mit Temperaturkompensation und Werkskalibrierung) Direkter 230 VAC-Anschluss Gleichmäßige Lichtverteilung und weiche Lichtmischung Decken- oder Wandmontage möglich Bestelldaten zu SOVT CAMPUS: Die Leuchte ist separat erhältlich, aber auch im Rahmen eines Komplettpakets inklusive Steuerung samt Zubehör. Das heißt, dass in diesem Paket der Funk-Drehregler K-ZWALLY enthalten ist. Der Regler deckt im Zusammenspiel mit der Leuchte ein breites Spektrum an funktionalen Möglichkeiten ab. Technische Daten: Lichtquelle LED-Modul (PI-LED) Betriebsspannung 230 VAC Leistung 35 W Lichtstrom 1960 lm Farbtemperatur 1800 K - 16000 K Farbwiedergabeindex (CRI) > 90 Steuerung NeoLink / ZigBee Dimmbereich CCT/CIE-xy 5-100% RGB 0-100% Schutzart IP20 Schutzklasse SKII Lebensdauer L80/B10 50000 h Abmessungen 385 x 385 x 69 (L*B*H) Hinweis: Die Produkte des Herstellers Kiteo werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung. Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.  Wir haben im eigenen Labor getestet: Abbildbare Farben im CIE1931-Diagramm Farbtemperatursteuerung mit dem Kiteo-Wally

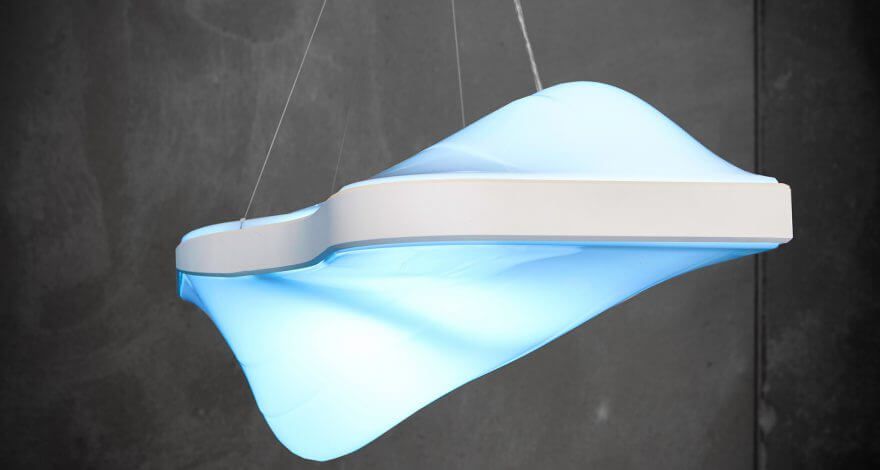

Futuristische LED ZigBee Pendelleuchte 72W 3800lm - Dimmen mit DALI oder ZigBee oder Casambi Mit VIBE erhält man eine zukunftsweisende Pendelleuchte, die biometrisches Licht auf ein neues Level hebt. Sie fällt jedem Beobachter sofort ins Auge - insbesondere wegen ihres einzigartigen Designs, das mit hochwertigen Materialien vereint wird. So besitzt die Leuchte neben PI-LEDs einen pulverbeschichteten Aluminiumrahmen. Gleichtzeitig steht VIBE ganz im Sinne des Human Centric Lightnings: Die Nachbildung des Tageslichtablaufs lässt sie einen breiten Farbtemperaturbereich von 1800 K bis 16000 K abdecken. Ein weiteres Highlight sind die innovativen Steuerungsmöglichkeiten von VIBE: Smarte Lichtsteuerung mit NeoLink/ZigBee Steuerung komplexer Lichtsysteme mit DALI DT8 Steuerung über Casambi möglich Messreihe mit den PI-LED Spots von Kiteo Des Weiteren kann die Pendelleuchte direkt und indirekt getrennt gesteuert werden. Hinzu kommt die Überwachung der Betriebstemperatur mit automatischer Dimmschutzfunktion. Produktübersicht und Features: Einzigartiges futuristisches Design Hochwertige Materialien, z.B. Aluminiumrahmen pulverbeschichtet, RAL 9003 matt Hohe Farbortstabilität durch mikrocontrolller-gesteuertes LED-Management Temperaturkompensation Werkskalibrierung Weiche Lichtmischung und gleichmäßge Lichtverteilung Direkte und indirekte Steuerung / automatische Dimmschutzfunktion Direkter 230 VAC-Anschluss Pendelmontage Bestelldaten zu VIBE: Die Leuchte ist separat erhältlich und unterscheidet sich dabei in ihrer Steuerung (DALI oder NeoLink/ZigBee oder Casambi). Es existiert aber auch ein Komplettpaket inklusive Steuerung (NeoLink) samt Zubehör. Das heißt, dass in diesem Paket der Funk-Drehregler K-ZWALLY enthalten ist. Der Regler deckt im Zusammenspiel mit der Leuchte ein breites Spektrum an funktionalen Möglichkeiten ab. Die Leuchte im Paket wird via NeoLink/ZigBee gesteuert. Technische Daten: Lichtquelle LED-Modul (PI-LED) Betriebsspannung 230 VAC Leistung 72 W Lichtstrom 3800 lm Farbtemperatur 1800 K - 16000 K Farbwiedergabeindex (CRI) > 90 Steuerung NeoLink / ZigBee DALI DT8 Casambi Dimmbereich CCT/CIE-xy 5-100% RGB 0-100% Schutzart IP20 Schutzklasse SKI Lebensdauer L80/B10 50000 h Abmessungen 810 x 510 x 390 (L*B*H) Hinweis: Die Produkte des Herstellers Kiteo werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung. Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.  Wir haben im eigenen Labor getestet: Abbildbare Farben im CIE1931-Diagramm Farbtemperatursteuerung mit dem Kiteo-Wally

4-Fach Funktaster - Simulation verschiedener Lichtstimmungen mit 100 m Reichweite Dieser programmierbare 4-Fach Funktaster überzeugt insbesondere durch seine intuitive Bedienung. Dadurch sind auch ungeschulte Personen sofort in der Lage, vorprogrammierte Lichtstimmungen unkompliziert und rasch einzustellen. Konkret lassen sich dabei vier vordefinierte Farb-Lichtszenen abrufen. Aufgrund dessen ist der 4-Fach Funktaster für verschiedenste Indoor-Beleuchtungsanwendungen, wie zum Beispiel Wohnraum, Büros oder Umkleidekabinen ideal geeignet. Die Kommunikation mit den Leuchten erfolgt über ZigBee, was eine Kombination mit anderen Systemen ermöglicht. Produktübersicht und Features: Individuelles Abrufen von vier vorpgrogrammierten Farb-Lichtszenen (CCT und Farbe) Kommunikation mit Leuchten über ZigBee Integrierbar in andere Systeme, die mit dem ZigBee Light Link-Protokoll arbeiten Symboldesign der Tasten individualisierbar, d.h. Felder werden individuell belegt und auf das jeweilige Projekt angepasst (z.B. Wohnraum mit Morgen-, Tag-, Abend- und Arbeitsstimmungen) Technische Daten: Sende-/Empfangsfrequenz 2,4 GHz Reichweite ca. 100 m (Freifeld) Schutzart Gerät IP 20 Temperaturbereich -5 °C bis 45 °C Obefläche Kunststoff lackiert Abmessungen 64 x 64 x18 mm (L*B*H) Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
