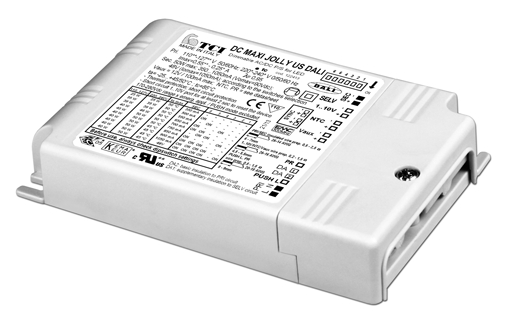

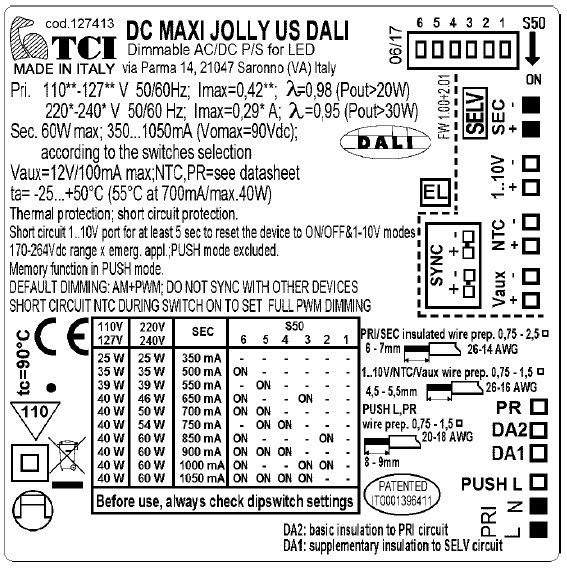

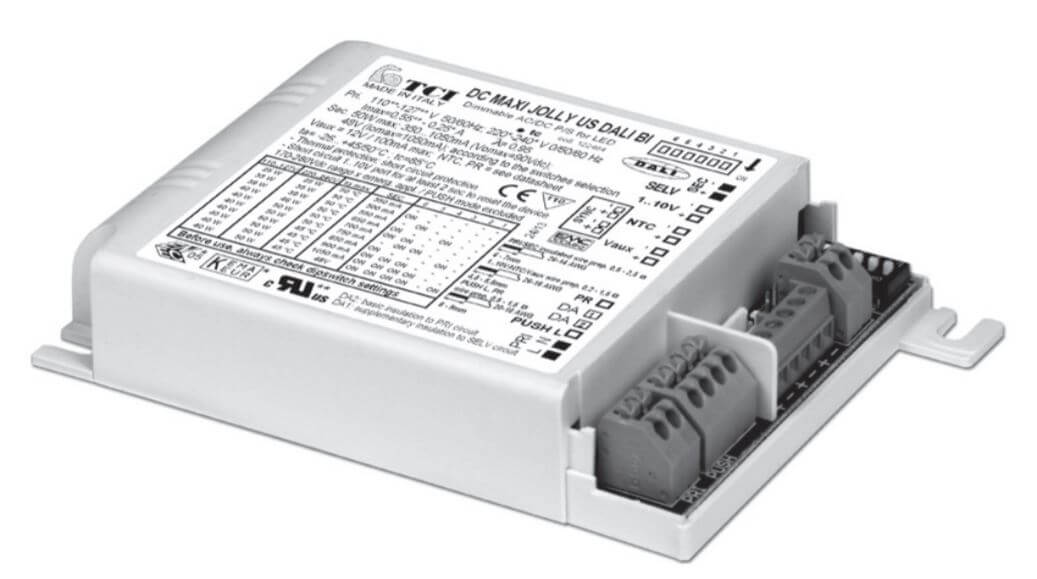

TCI MAXI JOLLY US DALI 60W | 127413 | 151413

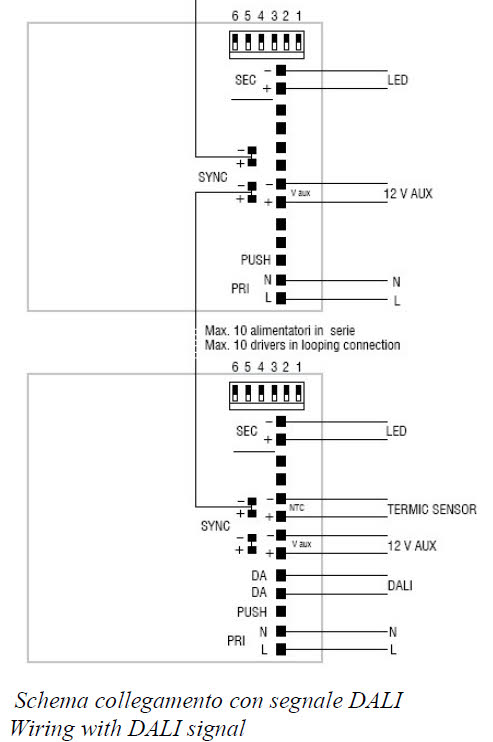

TCI-LED-Treiber über Sync-Kabel zeitgleich steuern. Eine Besonderheit der TCI-Jolly-Konverter ist die Möglichkeit eines Master/Slave-Betriebs. So muss in einem umfangreichen System nur ein Jolly-Konverter als Master angesteuert werden. Egal ob über DALI, 1..10V, Push-Button-Betrieb oder Phasenanschnittsteuerung. Alle als Slave angeschlossenen Konverter lassen sich so via TCI Sync-Kabel elegant mit steuern. Es können an einem Master max. 9 Slaves betrieben werden. Je nach Anwendungsfall sind diese Synch-Kabel, welche nur einfach gesteckt werden müssen, in verschiedenen Längen verfügbar. Bitte beachten: Synchronisation von LED-Treibern der Jolly-Serie setzen "full-PWM" Betrieb voraus. D.h. Hybrid-Geräte müssen auf PWM umkonfiguriert werden (siehe jeweilige Beschreibung). Netzteile mir reiner AM-Dimmung verfügen über keinen Anschluss für diese Leitungen. Gewichtsangaben für die verschiedenen Längen an Sync Leitungen: 20 cm   =    4 gramm 50 cm   =    9 gramm 1,0 m    =    22 gramm 1,5 m    =    27 gramm 4 m       =   72 gramm

Casambi Empfänger als 0-10V oder 1-10V Dimmer via App Kompakte Steuereinheit zum integrieren mit einem 0-10V (bzw. 1-10V) fähigen LED-Treiber in Ihrer Beleuchtungseinheit.   Mit dem Casambi Modul eine Leuchte mit 0-10V bzw. 1-10V Dimmer Eingang via Smartphone App dimmen.. ... und das perfekte Lichtsteuerungssystem schaffen. Die Meshfunktionalität dieser 0-10V/1-10V Dimmer macht es einfach. Durch eine BT 4.0 (2,4 GHz) Verbindung und die entsprechende App können Sie mit Ihrem Smart Device Lampen dimmen, einzelne Leuchten ein- und ausschalten, Lichtszenen erstellen und die gewünschte Stimmung in den eigenen 4 Wänden erzeugen. Ein weiteres Casambi Highlight: Auch mit Ihrem herkömmlichen Lichtschalter können Sie das Licht dimmen und schalten. Gedacht als Backup, wenn mal das Handy gerade nicht da ist, oder aber als einfache Alternative, wenn die Leitungen für DALI fehlen und man dennoch dimmen möchte. So kann man ganz einfach mit Casambi reduziertes Licht einstellen. 1. Beleuchtung mit dem Wandschalter Einschalten 2. Kurzes Ausschalten und wieder Einschalten innerhalb von 1 Sec. Die Beleuchtung dimmt langsam hoch. 3. Erneutes kurzes Ausschalten und wieder Einschalten bei dem gewünschten Dimmwert. Der aktuelle Dimmwert wird gespeichert. 4. Erfolgt das zweite Aus-/Einschalten nicht innerhalb von 8 Sec. dimmt die Beleuchtung bis auf 100% hoch. Alle Produkte der Casambi Familie haben die folgenden Funktionen: Bildet automatisch ein drahtloses Mesh-Netzwerk mit den anderen Casambi Produkten. Drahtlose Steuerung über die kostenlose Casambi App für Smartphones und Tablets. Integrieren Sie die Verwendung von regulären Wandschalter zum Dimmen und Szenensteuerung. Unterstützung für externe Ein- / Aus-Bewegungssensoren. Kompatible Geräte und Mindestanforderungen für die Casambi App:   Android  iOS   min. Android 4.4 KitKat mit BT 4.0 (2,4 GHz)  ab iPhone 4S                           empfohlen: Android 5.0 Lollipop mit BT 4.0 (2,4GHz)  ab iPad 3  oder aktuellere Android Versionen  ab iPod 5    Diese Funktionen bietet die Gratis Casambi App: Dimmen von einzelnen oder mehreren Leuchten mit einfachen Berührungsgesten. Kontrollieren der Beleuchtung Ihrer Shops, Büros oder persönlichen Räume. Errichten von einfachen oder komplexen Szenarien mit ein- oder mehreren Leuchten. Alle Leuchten in einer Szene können unterschiedliche Lichtverhältnisse, Farben und Farbtemperaturen haben. Definieren Sie die Sicherheit des Netzwerks. Es gibt vier verschiedene Sicherheitsstufen für die Zugangskontrolle. Unterstützt auch Philips HUE. Hier können Sie die App gratis downloaden: Casambi App im Appstore Casambi App für Android Technische Daten des Casambi CBU-ASD für (0) 1-10V Dimmer:  Eingang    Eingangsspannung  220-240VAC (50Hz)  max. Eingangsstrom  0,6A  Ausgang Relais   220-240VAC (50Hz)  Ausgang 0-10V    Spannung  0-10VDC  Strom  max. 7mA  Funksendeempfänger    Frequenzbereich  2,4-2,483 GHz  max. Ausgangsleistung  +4 dBm  Mechanische Daten    Maße  56,5x35,8x22,3 mm  Gewicht  48g  Schutzart  IP20  Schutzklasse  Built-in Klasse II  Weitere technische Daten zum Casambi 1-10V Dimmer entnehmen sie bitte dem Datenblatt unter Download

Casambi CBU-ASD für drahtlose Steuerung von DALI Leuchten Kompakte Steuereinheit zum integrieren mit einem DALI-fähigen LED-Treiber in Ihrer Beleuchtungseinheit. CBU-ASD ist eine Bluetooth-steuerbare, Casambi-fähige Steuereinheit für dimmbare LED-Treiber mit 0-10V, 1-10V oder DALI Dimming-Schnittstelle. Das Gerät ist für den Einbau in Leuchten vorgesehen. Der Steuerausgang kann als analoge 0-10V (1-10V) oder digitale Standalone DALI Steuerschnittstelle konfiguriert werden. Wird der Ausgang als Standalone DALI konfiguriert, fungiert CBU-ASD sowohl als Steuerung als auch als Stromversorgung und ermöglicht so den direkten Anschluss an einen LED-Treiber mit DALI-Schnittstelle, ohne dass hierfür eine externe DALI-Stromversorrgung erforderlich wäre. Diese sogenannte Standalone DALI macht es möglich, mehrkanaligen Leuchten mit einstellbarer Farbe (RGB) oder Farbtemperatur zu implementieren und dabei die Anzahl der Komponenten auf ein Minimum zu begrenzen. CBU-ASD entspricht nicht der IEC 60929 und ist daher nicht für den Anschluss an ein vorhandenes DALI- Netz geeignet. Das Modul kann nur in einem geschlossenen System verwendet werden, z.B. in einer Leuchte, die keine externe DALI-Schnittstelle hat. Mit Casambi CBU-ASD ist es einfach eine Leuchte via Smartphone App zu steuern und das perfekte Lichtsteuersystem schaffen. Casambi verwendet hier die Mesh-Netzwerktechnologie. Erhältlich in 8 verschiedenen Versionen (PRO Verion vereint alle Versionen in einem Produkt, Funktion ist über wählbare Profile konfigurierbar). Hinweis für Leuchten mit PI-LED Technologie der Hersteller Kiteo/Lumitech: Für die DALI-Steuerung von DALI-Leuchten des Herstellers Kiteo/Lumitech mit LMU können diese nun endlich auch über Casambi in vollem Farbtemperaturbereich von 1800K - 16000K gesteuert werden. Einfach die Ausgänge des Moduls mit dem DALI-Eingang des LMU verbinden. BT-Verbindung herstellen. Schon kann der gesamte Regelbereich über Casambi mit allen Funktionen genutzt werden. Entweder als reines HCL nur entlang der Blackbody-Line, oder incl. RGB-Farbsteuerung. Ein weiteres Highlight der Casambi-Technology : Auch mit Ihrem herkömmlichen Lichtschalter können Sie das Licht dimmen und schalten. Gedacht als Backup, wenn mal das Handy gerade nicht da ist, oder aber als einfache Alternative, wenn die Leitungen für DALI fehlen und man dennoch dimmen möchte. So kann man ganz einfach mit Casambi reduziertes Licht einstellen. 1. Leuchten mit Lichtschalter einschalten. 2. Unter 1 Sek. Aus- und Einschalten. Die Leuchte dimmt hoch. 3. Beim gewünschten Dimmwert erneut kurz Aus- und Einschalten. Der aktuelle Dimmwert wird gespeichert. 4. Folgt kein Aus-/Einschalten innerhalb von 8 Sec. dimmt die Leuchte auf 100% hoch.    Technische Daten der Casambi Unit CBU-ASD:  Netzeingang    Spannungsbereich  220-240VAC  max. Stromaufnahme  0,6 A  Frequenz  50 Hz  0-10V Netzausgang    Spannungsbereich  0-10 VDC  Max. Stromsenke/-quelle  7mA  Radio Sendeempfänger    Frequenzbereich  2,4-2,483 GHz  max. Ausgangsleistung  +4 dBm  Mechanische Daten    Maße  56,5 x 35,8 x 22,3 mm  Gewicht  48g  Schutzart  IP20       Kompatible Geräte zur Steuerung von CBU-ASD sind: iPone iOS 10, IPad iOS 10 und Android 4.4-Version (KitKat) und alle höheren Versionen der 3 genannten Geräte Hier können Sie die App gratis downloaden: Casambi App im Appstore Casambi App iOS (iTunes) Casambi App für Android Casambi App Android (Google Play) .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CBU-ASD Video   Video zum CBU-ASD und den Funktionen (englisch) .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CBU-ASD Module, Steuerung von Beleuchtung mit 3 Adern und Dimmen LEDclusive.de Erklärvideo Problem und Lösung

Casambi 2,4GHz im SKII Gehäuse mit Zugentlastung - Dimmen per App für DALI Leuchten Kompakte Steuereinheit zum integrieren mit einem DALI-fähigen LED-Treiber in Ihrer Beleuchtungseinheit. Mit dem Casambi Funk Modul eine Leuchte via Smartphone App und 2,4 GHz-Funk steuern... - und das perfekte Lichtsteuersystem schaffen Durch eine Funk Verbindung und die entsprechende App können Sie mit Ihrem Smart Device Lampen dimmen, einzelne Leuchten ein- und ausschalten, Lichtszenen erstellen und die gewünschte Stimmung in den eigenen 4 Wänden erzeugen. Erhältlich in 8 verschiedenen Versionen (Pro Version vereint alle Versionen in einem Produkt, Funktion ist über wählbare Profile konfigurierbar) : 1-Kanal Sendet via DALI-Broadcast Artikelnr.: 800667 2-Kanal Sendet an DALI-Adressen*: 0, 1 Artikelnr.: 800662 3-Kanal Sendet an DALI-Adressen*: 0, 1, 2 Artikelnr.: 800663 4-Kanal Sendet an DALI-Adressen*: 0, 1, 2, 3 Artikelnr.: 800661 CCT / TW Sendet an DALI-Adressen*: 0, 1 Artikelnr.: 800668 RGB Sendet an DALI-Adressen*: 0, 1, 2 Artikelnr.: 800669 RGB-W Sendet an DALI-Adressen*: 0, 1, 2, 3 Artikelnr.: 800666 Professional vereint alle Funktionen, über Profil konfigurierbar Artikelnr.: 800665 (* DALI-Geräte müssen entsprechend auf diese Adressen programmiert werden) Ein weiteres Casambi Highlight : Auch mit Ihrem herkömmlichen Lichtschalter können Sie das Licht dimmen und schalten. Gedacht als Backup, wenn mal das Handy gerade nicht da ist, oder aber als einfache Alternative, wenn die Leitungen für DALI fehlen und man dennoch dimmen möchte. So kann man ganz einfach mit Casambi reduziertes Licht einstellen. 1. Beleuchtung mit dem Wandschalter Einschalten 2. Kurzes Ausschalten und wieder Einschalten innerhalb von 1 Sec. Die Beleuchtung dimmt langsam hoch. 3. Erneutes kurzes Ausschalten und wieder Einschalten bei dem gewünschten Dimmwert. Der aktuelle Dimmwert wird gespeichert. 4. Erfolgt das zweite Aus-/Einschalten nicht innerhalb von 8 Sec. dimmt die Beleuchtung bis auf 100% hoch. Alle Produkte der Casambi Familie haben die folgenden Funktionen: Bildet automatisch ein drahtloses Mesh-Netzwerk mit den anderen Casambi Produkten. Drahtlose Steuerung über die kostenlose Casambi App für Smartphones und Tablets. Integrieren Sie die Verwendung von regulären Wandschalter zum Dimmen und Szenensteuerung. Unterstützung für externe Ein- / Aus-Bewegungssensoren. .videoHolder{max-width:1120px;max-height:630px;}.videoWrapper {max-width:1120px;position: relative;padding-bottom: 56.25% !important;height: 0;}.videoWrapper iframe {position: absolute;top: 0;left: 0;width: 100%;height: 100%;max-height:630px; max-width:1120px;} CBU-ASD Module, Steuerung von Beleuchtung mit 3 Adern und Dimmen Wir bekommen immer wieder die Frage gestellt, wie man DALI Leuchten an 3 adrige Leitungen (Bestandsinstallation L,N,PE) anschließt.  In diesem Video gibt es eine elegante Lösung mit dem CBU-ASD Modul mit Casambi Funk. Kompatible Geräte und Mindestanforderungen für die Casambi App: Android  iOS  min. Android 4.4 KitKat von iPhone 4S  empfohlen: Android 5.0 Lollipop von iPad 3 oder aktuelle Android-Versionen von iPod 5     Diese Funktionen bietet die Gratis Casambi App: Dimmen von einzelnen oder mehreren Leuchten mit einfachen Berührungsgesten. Kontrollieren der Beleuchtung Ihrer Shops, Büros oder persönlichen Räume. Errichten von einfachen oder komplexen Szenarien mit ein- oder mehreren Leuchten. Alle Leuchten in einer Szene können unterschiedliche Lichtverhältnisse, Farben und Farbtemperaturen haben. Definieren Sie die Sicherheit des Netzwerks. Es gibt vier verschiedene Sicherheitsstufen für die Zugangskontrolle. Unterstützt auch Philips HUE. Produktspezifikationen: Schnittstelle zum komfortablen Regeln von LED-Netzteilen mit DALI Signaleingang durch Tablet oder Smartphone (Apple, Android) über das 2,4GHz-Funk-Modul Kostenlose App von Casambi (Apple / Android): Regeln der Helligkeit Konfigurieren von Leuchten und Netzwerken Erstellen von Szenen und Animationen Foto der Leuchte im Raum wird zur Schaltfläche Neue Geräte werden automatisch erkannt Gateway wird nicht benötigt Integrierte Antennen Im Einbaugehäuse oder mit Klemmenabdeckung für Netzkabel Geschalt. Ausgang kann Netzteile primär ausschalten Auch steuerbar über handelsüblichen Wandschalter oder Xpress Fernsteuerung Apple Watch kompatibel Technische Daten: Versorgungseingang: 220..240 V; 50 Hz; max. 1,2 A Zugentlastung: Ja Signaleingang: 2,4 GHz-Funk @ Smart-Geräte Funksignal: 2,4..2,483 GHz; 4 dBm Signalausgang 0-10V: max. 7 mA; SELV; kurzschlussgeschützt Netzausgang geschaltet: Festkörperrelais max. 1,2 A eff., Einschaltspitzenstrom s. Details Umgebungstemperatur: -20..+50 °C Max. Bemessungstemperatur: 70 °C Max. Wicklungstemperatur: 70 °C Abmessungen: 75x38x22 mm   Hier können Sie die App gratis downloaden: Casambi App im Appstore Casambi App für Android Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

Drehschalter DALI ROT mit Steuermodul - Dimmen in DALI-Systemen Hinweis: Dies ist auch das Alternativprodukt zu Dali Power Potentiometer. Mithilfe des hochfunktionalen DALI ROT Steuermoduls lassen sich je nach Variante die Helligkeit und Farbe von DALI Leuchten einstellen. Hierfür verfügt das Modul unter anderem über Versionen zur Steuerung von Tuneable White oder RGB/W fähigen Leuchten. Dabei können dem Druck- und Drehknopf individuelle DALI-Befehle zugeordnet werden. DALI ROT ist insbesondere für handelsübliche Unterputzdosen ideal geeignet und wird in Kombination mit den meisten Schalterprogrammen verwendet. Produktüberblick / Features: DALI Steuermodul zum Schalten, Dimmen und zur Einstellung von Farbe oder Farbtemperatur, je nach Variation (Dimmfunktion): Intensity: Helligkeitssteuerung TW: Steuerung von Helligkeit und Farbtemperatur von DT8 Tunable White Leuchten RGB: Steuerung von Helligkeit und Farbe von DT8 RGB-Leuchten RGBW: Steuerung von Helligkeit und Farbe/Weißkanal von DT8 RGBW-Leuchten Multimasterfähig, d.h. Installation mehrer Module in einem DALI-Kreis Einfache Software-Konfiguration sowie Montage in eine übliche Unterputzdose Varianten auch mit direkter Busversorgung 70mA erhältlich (-PS) Hinweise: Das Steuermodul ist kompatibel mit Abdeckung und Drehknopf gängiger Hersteller. Passendes Zubehör ist auch unter dem nachfolgenden Link zu finden: DALI ROT Zubehör - Drehknopf, Abdeckung und Adapter. Detaillierte Anleitungen bezüglich Installation und Inbetriebnahmen sind dem beigefügten Datenblatt zu entnehmen (ab Seite 6). Technische Daten: Spezifikation DALI ROT (Standardversion): Typ DALI ROT DALI ROT TW DALI ROT RGB DALI ROT RGBW Artikelnummer 86459822 86459822-TW 86459822-RGB 86459822-RGBW DALI-Interface, Versorgung: Art des Eingangs DALI, Versorgung Kennzeichnung Klemmen DA, DA Spannungsbereich 9,5V ... 22,5 VDC nach IEC62386 Typ. Stromaufnahme DALI 1.6 mA Umgebungsbedingungen: Transport- und Lagertemperatur -20°C ... +75°C Betriebstemperatur -20°C ... +75°C Rel. Luftfeuchte 15% ... 90%, nicht kondensierend Allgemeine Daten: Abmessungen (LxBxH) 70mm x 70mm x 45mm Durchmesser Achse 4mm , Adapter für 6mm Montage / Verwendung Einbau Dose Schutzklasse II bei bestimmungsgemäßer Montage Schutzart Gehäuse IP40 Schutzart Klemmen IP20 Bedienung Drucktaster und Drehknopf Funktion Intensity Intensity & Tunable White Intensity & RGB Intensity & RGBW Spezifikation DALI ROT PS (Busversorgung): Sofern in der nachfolgenden Tabelle bestimmte Kenndaten nicht anders angegeben werden, gelten die Informationen für die Standardversion. Typ DALI ROT DALI ROT TW DALI ROT RGB DALI ROT RGBW Artikelnummer 86459822-CH 86459822-TW-CH 86459822-RGB-CH 86459822-RGBW-CH Eingang: L, N Art des Eingangs Versorgung, Netzspannung Kennzeichnung Klemmen N, L Eingangspannungsbereich 230 VAC Max. Eingangsstrom 17 mA Netzfrequenz 50Hz / 60Hz Leistungsaufnahme max. 2 W Einschalt-Hochlaufzeit <250 ms Ausgang: DA+, DA- Art des Ausgangs DALI Kennzeichnung Klemmen DA-, DA+ Ausgangsspannungsbereich 12 VDC ... 20,5 VDC Garantierter DALI Ausgangsstrom 70 mA Max. DALI Ausgangsstrom 80 mA Leerlauffest Ja Kurzschlussfest Ja Allgemeine Daten: Abmessungen (LxBxH) 70mm x 70mm x 60mm Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
