Meanwell ELG-150 Netzteil
Meanwell ELG-150-xx"Typ"
Die Meanwell ELG-150 Serie beinhaltet Netzteile, die sowohl als Konstantspannungsquelle wie auch als Konstantstromquelle dienen.
Bei einer Ausgangsleitung von 150 Watt und Ausgangsspannungen von 12V bis 54V können verschiedenste LED Anwendungen wie Straßen-, Hallen-, und Architekturbeleuchtungen realisiert werden.
Durch das Metallgehäuse und die Schutzart IP65/IP67 ist der Einsatz für Innen- und Außenbereiche im Temperaturbereich von -40°C bis 85°C möglich.
Je nach Typ kann die angeschlossene LED Beleuchtung über 0...10V, PWM Signal, Poti oder DALI Schnittstelle gedimmt werden.

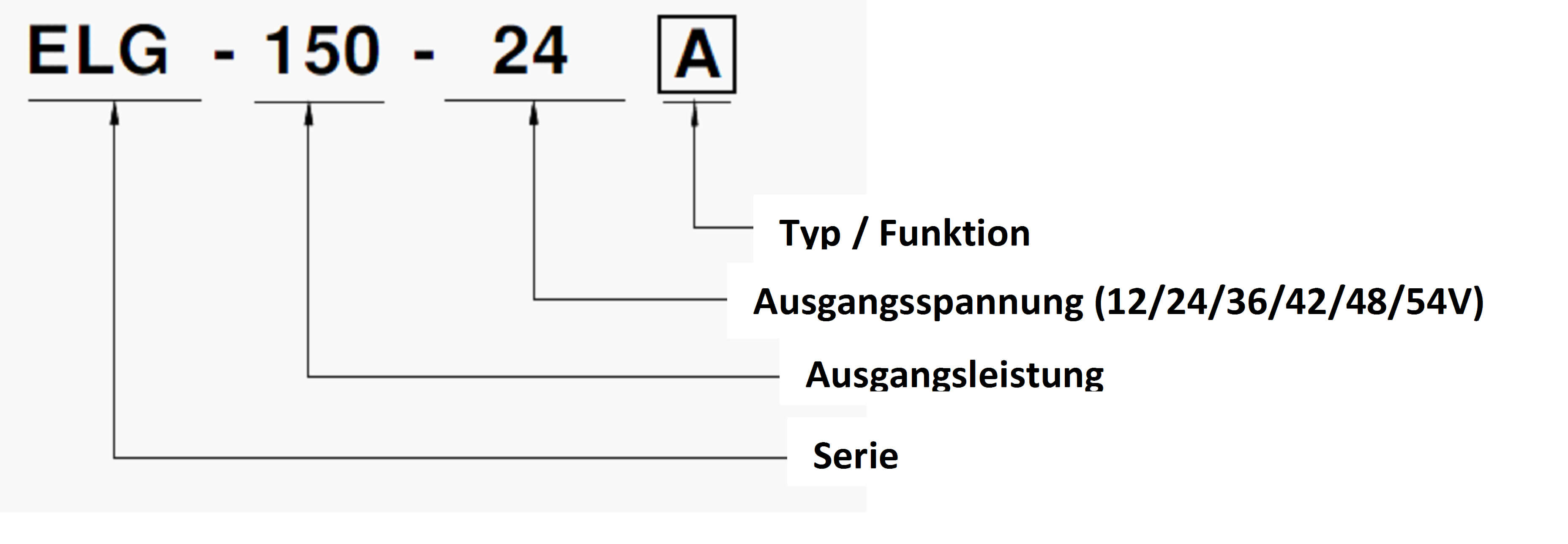

Modellbezeichnung der ELG Serie:
Model Codierung:.jpg)
ELG-150 Eigenschaften (Typ abhängig):
- 5 Jahre Herstellergarantie
- Schutz gegen Kurzschluss, Überspannung/Überstrom und Überlastung (Temperaturschutz)
- Universeller Wechselspannungseingang: 100V bis 305V AC
- Eingebauter PFC-Schaltkreis
- Wirkungsgrad bis zu 91%
- IP65/IP67 Schutz für Außen-Installationen
- Typ HL für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe)
- Standby Leistung kleiner 0,5W
- Entspricht weltweiten Standards für Beleuchtung
- Ausgangs- strom und - spannung festgelegt
- IP67-Schutz für Innen- und Außenanwendungen
Ausführung ELG-150 Typ -xx"A":
- Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung
- Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung)
- IP65, für Innen- und Außenanwendungen
Ausführung ELG-150 Typ -xx"B":
- Konstantstromregelung über 0-10V oder PWM-Eingang, sowie ext. Potentiometer
- IP67-Schutz für Innen- und Außenanwendungen
- Lichtsteuerung über DALI Protokoll
- IP67, für Innen- und Außenanwendungen
(Die Ausführung mit zweiadriger Primärzuleitung und PE am Gehäuse halten wir für nicht praktikabel.)
Technische Daten zum Meanwell Netzteil ELG
| Eingang | 100 - 305 VAC / 142 - 431 VDC 47 - 63 Hz |
| Ausgang und Betriebsparameter | Typabhängig, siehe Datenblatt |
| Leistung | 84 - 151,2W (Spannungsabhängig, siehe Datenblatt) |
| Bauform | ELG |
| Lebensdauer | > 50.000 h |

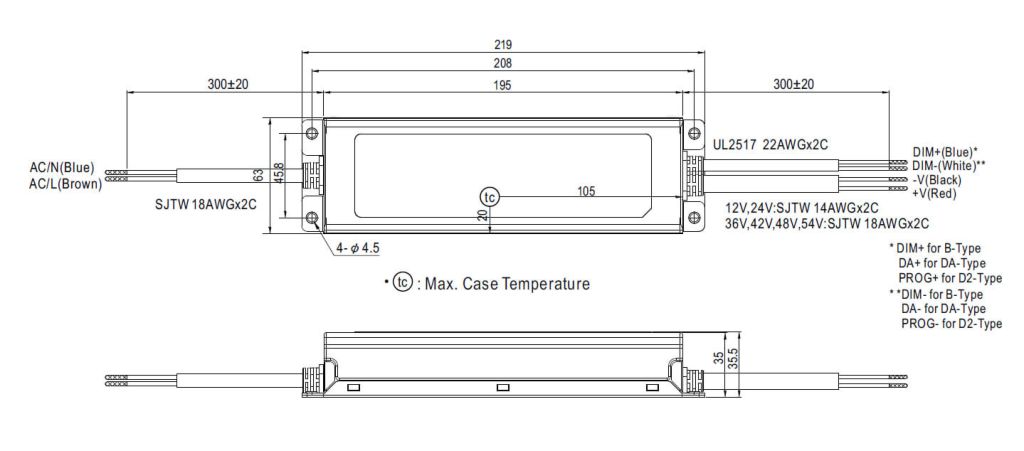

| Maße (LxBxH) | 219mm x 63mm x 35,5mm |
Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS"
Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.
| #Kategoriefilter: | LED-Trafos- alles mit CV, LED-Treiber-alles mit CC |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, DALI, PWM |
| Konstantspannung: | 12V, 24V, 48V |
| Konstantstrom: | 1,4A, 1,6A, 1,75A, 2,1A, 2,4A, 4,0A |
| Leistungsbereich: | 100 - 250 W |
| Meanwell Serie: | ELG |
| Verwendung/IP-Code: | IP55 - IP67 (Outdoor) |
