Einbau Stromschiene für abgehängte Decken
Produktinformationen "Einbau Stromschiene für abgehängte Decken"

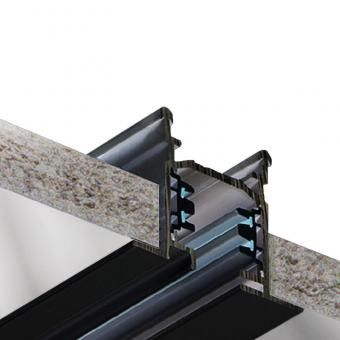

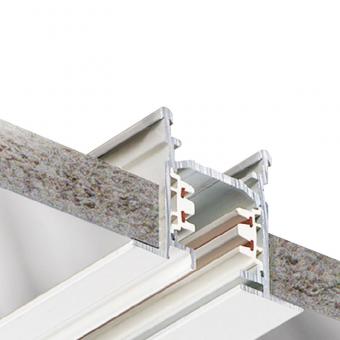

Einbau Stromschiene mit Deckenauflage (Flügel)
Der Einsatz einer Stromschiene zeigt sich unauffällig beim Einbau in z.B. abgehängte Decken in Verbindung mit einer Deckenauflage.Damit sind Stromschienen ideal geeignet für die individuelle Ausleuchtung der Räumlichkeiten für Gastronomie, Ladengeschäfte, Ausstellungen und vieles mehr.
Je nach Ausführung der Stromschienen - Architektur werden diverse elektrische Verbinder für die Funktion, und verschiedenstes Montage-Zubehör zur Verfügung gestellt.
Sie können direkt über die Links unten und über den Tab Empfehlung auf alle angebotenen Möglichkeiten zugreifen.
Zur Vereinfachung haben wir unten praxisnahe Beispiele als Konfigurationshilfe für Sie erstellt.
.jpg)
Technische Merkmale der Einbau Stromschienen:
- Stromschienen - Profil aus stranggepresstem Aluminium
- weiß oder schwarz lackiert
- Profilierung zum Einhängen von Federclips
- 4 Kupferleiter (2,5 mm²) in Kunststoffbahnen eingebettet
- Längenanpassung durch Absägen möglich
- 220-240 V max. 3 x 16 A
- Schutzklasse: 1
- Kenn-/Prüfzeichen: CE
- Gewicht: 1,25 Kg / Meter
- Farbe: weiß / schwarz
- Oberfläche: Alu Druckguss

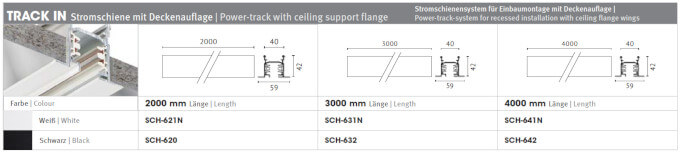

- Abmessungen: L=2000/3000/4000mm / B=59mm / H=42mm
- Große Auswahl an Verbindern, Einspeisern und Montage-Zubehör
Planungsbeispiele zur Stromschiene für Deckeneinbau:
Bsp1: Anforderung: 3,70m Stromschiene schwarz, Versenkte Montage (Deckeneinbau), Endeinspeisung
Benötigt werden mindestens:
- 2x Drei-Phasen Deckeneinbauschiene 2m --> SCH-620 (1x kürzen auf 1,70m)
- 1x Elektrischer Längsverbinder --> SCH-132062
- 1x End-Einspeiser mit Deckenauflage --> SCH-132012 (abhängig von der Ausrichtung des Schutzleiters)
- 1x Endkappe für die andere Seite --> SCH-032172
Bsp2: Anforderung: 2 x 90° Anordnung der Stromschienen in U-Form mit den Teillängen 2m - 4m - 1,70m, weiß, Einspeisung mittig des 4m-Abschnittes, Versenkte Montage (Deckeneinbau)
- 2x Einbaustromschiene 2m --> SCH-621N (1x kürzen auf 1,70m)
- 1x Einbaustromschienee 4m --> SCH-641N
- 2x Eckverbinder Schutzl. innen --> SCH-132101N
- 1x DALI Mitteneinspeiser --> SCH-152031N
- 2x Endkappe --> SCH-032171N
| Bauform/Montage: | Stromschiene |
|---|
