HLG-120H-C Konstantstromnetzteil von Meanwell
Meanwell HLG-120H-Cxxx"Typ"
Das HLG120H-C ist ein Hochleistungs, staub- und wasserdichtes AC-DC-LED-Konstantstrom-Netzteil bis zu 150W max Nennleistung.
Es ist mit bewährten Features, z.B. Dimm-Methoden ausgestattet, die eine flexible Anwendung des Produkts gewährleisten.
Durch die hohe Leistung (bis zu 150W) können verschiedenste Hochleistungs-LED-Module und COB an diesem Treiber betrieben werden. Zudem erlaubt Schutzart IP65/IP67 die Anwendung in Außenbereich.
HLG-120H-C Features (Typ abhängig):
- 7 Jahre Herstellergarantie
- Universeller Wechselspannungseingang von 90V bis zu 305V AC
- Sowie Gleichspannungseingang von 127V bis 431V DC
- Eingebauter PFC-Schaltkreis
- Schutz gegen Kurzschluss, Überspannung und Überlastung (Temperaturschutz)
- Eigenkühlung über Gehäuse mittels Luft-Konvektion, Betriebsbereich -40 bis +80 Grad Celsius
- OCP (over current protection) über Anschlüße oder internem Potentiometer möglich
- IP65 Schutz für Aussen-Installationen
- Dimmfunktion über 1-10V, PWM oder Widerstand möglich, Timer Dimming
- Überlastschutz durch Strombegrenzung, auto recovery
- Geeignet zum Betrieb von LED-Modulen via Konstantstrom (350mA - 1400mA)
- Entspricht weltweiten Standards für Beleuchtung

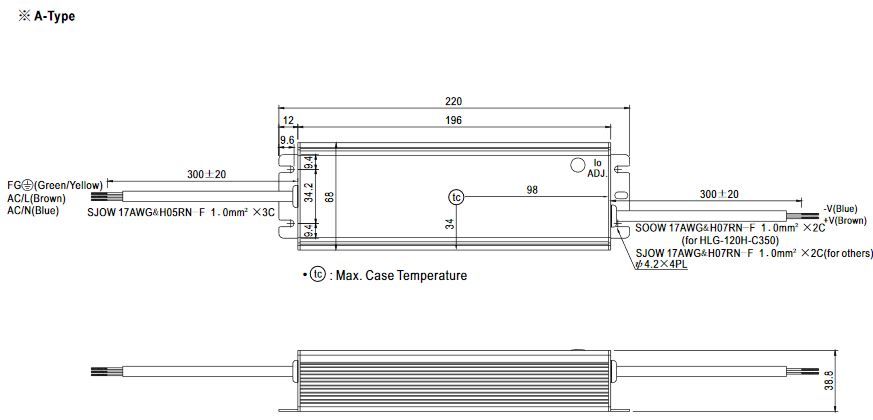

Ausführung HLG-120H-C Typ xxx"A":
- Internes Potentiometer zum Fein-Einstellen des Ausgangsstromes
- IP65, für Innen- und Außenanwendungen

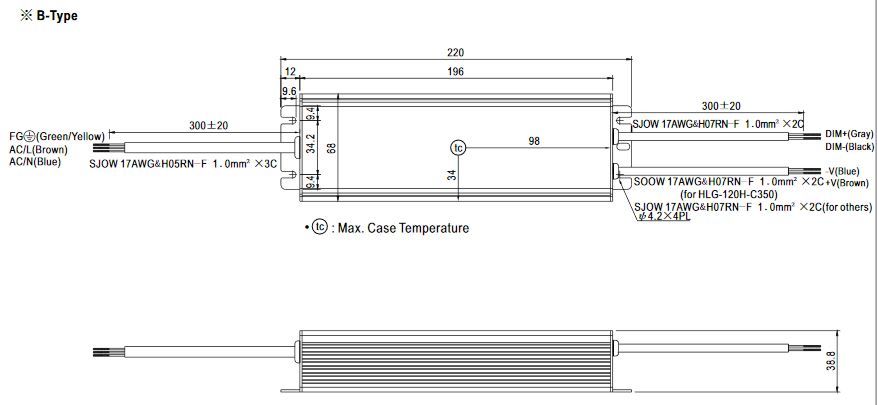

Ausführung HLG 120H-C Typ xxx"B":
- Konstantstromregelung über 1-10V oder PWM-Eingang, sowie ext. Potentiometer
- IP67-Schutz. Für Innen- und Außenanwendungen
- Hohe Leistung via DALI dimmen in Verbindung mit DAP-04 DALI PWM Konverter
Weitere Informationen zum dimmen via DALI und PWM erhalten Sie in diesem Artikel:
DALI PWM Lösung zum dimmen von LED Technik
Technische Daten zum Netzteil Meanwell HLG-185H-C
| Ausführung | Für LED Beleuchtungsanwendungen | |||||
| Modell | Schaltnetzteil, Auführung H-C | |||||
| Surge-Festigkeit | 4 kV | |||||
| Eingang | 90 - 305 VAC / 127 - 431 VDC 47 - 63 Hz | |||||
| Ausgangsparameter: | ||||||
| Konstanstrom | 350mA | 500mA | 700mA | 1050mA | 1400mA | |
| Ausgangsspg. Regelbereich | 215 ~ 430V | 150 ~ 300V | 107~215V | 74 ~ 148V | 54 ~ 108V | |
| Leistung | 150.5W | 150W | 150.5W | 155.4W | 151.2W | |
| Stromeinstellbereich, Typ A | 175 ~ 350mA | 250 ~ 500mA | 350 ~ 700mA | 525 ~ 1050mA | 700 ~ 1400mA | |
| Bauform | HLG | |||||
| Approbation | UL / EN Class C | |||||
| Maße | 220mm x 68mm x 38,8mm (H x W x D) | |||||
Weitere technische Details entnehmen Sie bitte dem Datenblatt (im Tab Download)
Auf Anfrage bieten wir Ihnen auch andere Ausführungen an.
| #Kategoriefilter: | LED-Treiber-alles mit CC |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, PWM |
| Konstantstrom: | 0,7A, 0,35A, 1,05A, 1,4A |
| Leistungsbereich: | 50 - 100 W, 100 - 250 W |
| Meanwell Serie: | HLG |
| Verwendung/IP-Code: | IP55 - IP67 (Outdoor) |
