HLG-480H-24/48 Netzteil von Meanwell
Meanwell HLG-480H-xx"Typ"
Dieses Netzteil von Meanwell HLG-480H ist ein ist ein staub- und wasserdichtes Hochleistung AC-DC-LED-Netzteil bis zu 480W. Das Netzteile aus der Serie HLG 480 ist mit einem dualen Konstantspannungs- und Konstantstrom-Modus ausgestattet. Es ist möglich die Ausgangspannung -/ Strombegrenzung getrennt voneinander einzustellen.
So eignet sich das Meanwell HLG-480H - LED-Schaltnetzteil bei einer Ausgangsleitung von 480 Watt und Ausgangsspannungen von 24V bis 54V ideal zum Betreiben von z.B. 24V Leuchtmitteln wie z.B. LED Anwendungen in der Straßen-, Hallen-, Treibhaus-, Stadion und Architekturbeleuchtung.
Bis zu einer Leistung von 480W können mehrere Lampen an einem einzigen Trafo geschalten werden. Kostenersparnis!
Hohe Schutzart erlaubt zudem die Anwendung im Außenbereich. Auch ist es möglich über einen zusätzlichen Eingang zu dimmen. (Typ B)

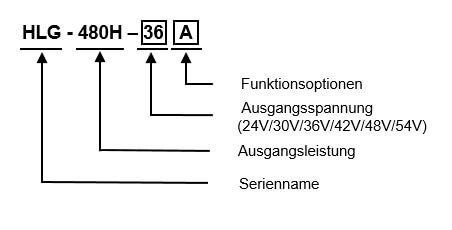

Modellbezeichnung der HLG Serie:
HLG-480H Features (typabhängig):
- 7 Jahre Herstellergarantie
- Typ H für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe)
- Universeller Wechselspannungseingang von 90V bis zu 305V AC
- Eingebauter PFC-Schaltkreis
- OCP (over current protection) über Anschlüsse oder internem Potentiometer möglich
- Eigenkühlung über Gehäuse mittels Luft-Konvektion
- Schutz gegen Kurzschluss, Überspannung und Überlastung (Temperaturschutz)
- Dimmfunktion über 1-10V, PWM oder Widerstand möglich
- IP65/IP67 Schutz für Außen-Installationen
- Entspricht weltweiten Standards für Beleuchtung
- Überlastschutz durch Strombegrenzung, auto recovery

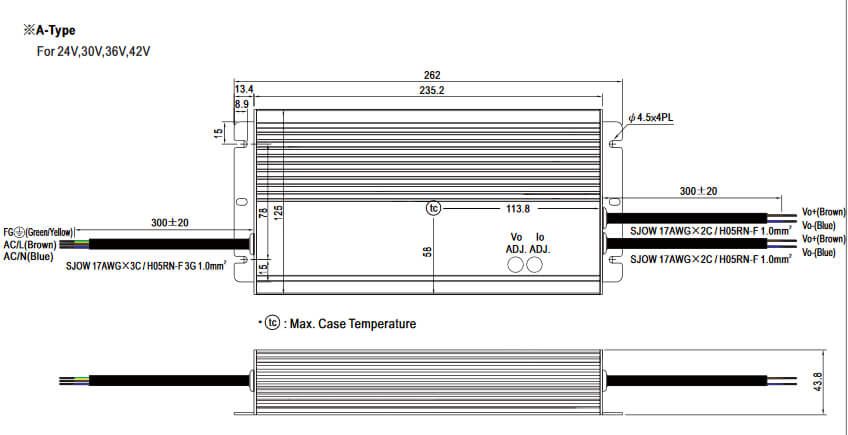

Ausführung HLG-480H Typ -xx"A":
- Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung
- Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung)
- IP65, für Innen- und Außenanwendungen

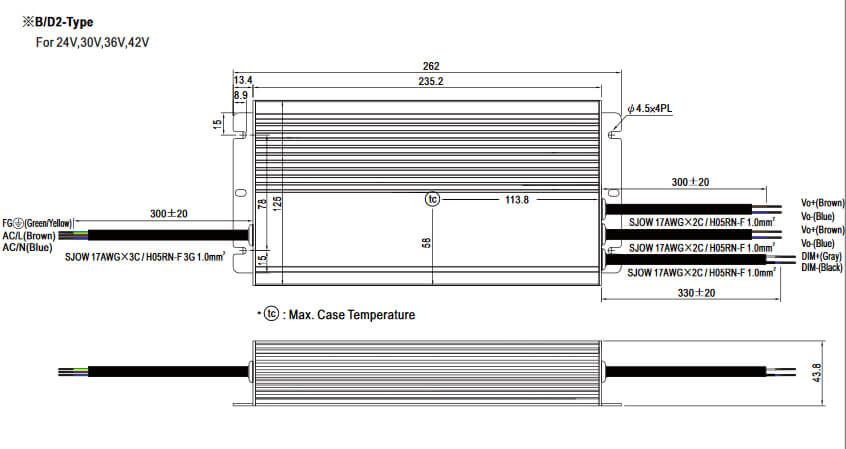

Ausführung HLG-480H Typ -xx"B":
- Konstantstromregelung über 1-10V oder PWM-Eingang, sowie ext. Potentiometer
- IP67-Schutz. Für Innen- und Außenanwendungen
- Hohe Leistung via DALI dimmen in Verbindung mit DAP-04 DALI PWM Konverter
Weitere Informationen zum Dimmen via DALI und PWM erhalten Sie in diesem Artikel:
DALI PWM Lösung zum Dimmen von LED Technik
Technische Daten zum Mean Well Netzteil HLG480
| Ausführung | Für LED Beleuchtungsanwendungen |
| Modell | Schaltnetzteil, Ausführung H |
| Eingang | 90 - 305 VAC / 127 - 431 VDC 47 - 63 Hz |
| Leistung | 480 - 480,6W (Spannungsabhängig, siehe Datenblatt) |
| Surge-Festigkeit | 4 kV |
| Ausgang und Betriebsparameter | Siehe Datenblatt |
| Bauform | HLG |
| Approbation | UL / EN Class C |

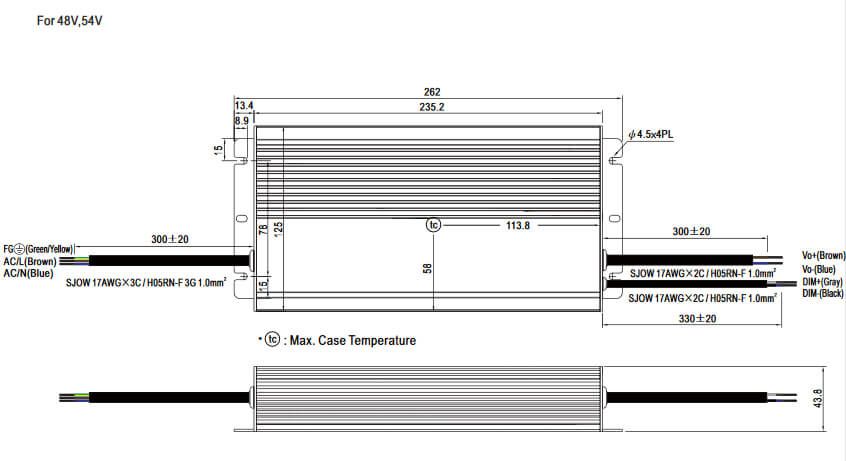

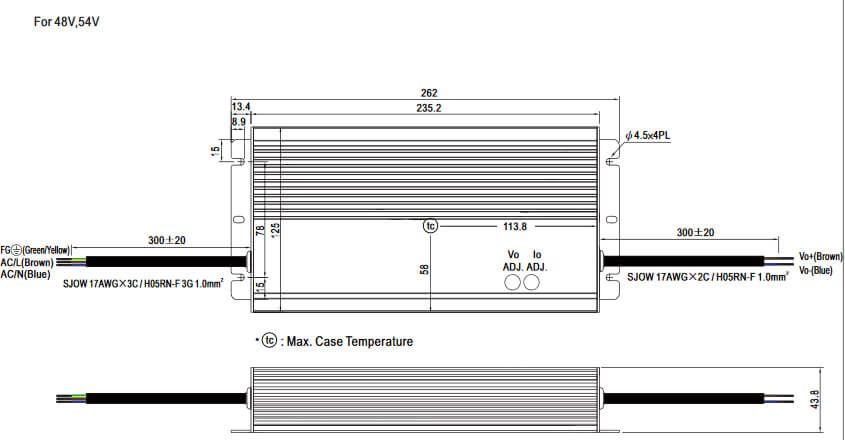

| Maße | 262mm x 125mm x 43.5mm (L x B x H) |
Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.
Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS"
| #Kategoriefilter: | LED-Trafos- alles mit CV, LED-Treiber-alles mit CC |
|---|---|
| Dimmbarkeit/Steuerung: | 0/1..10V, PWM |
| Konstantspannung: | 24V |
| Konstantstrom: | 13A, 16A |
| Leistungsbereich: | 250 - 1000 W |
| Meanwell Serie: | HLG |
| Verwendung/IP-Code: | IP55 - IP67 (Outdoor) |
