Konstantstromquellen für Illuxtron LED Panele MLMC Variante
Produktinformationen "Konstantstromquellen für Illuxtron LED Panele MLMC Variante"

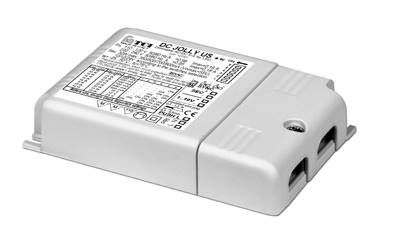

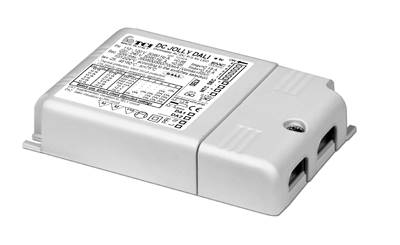

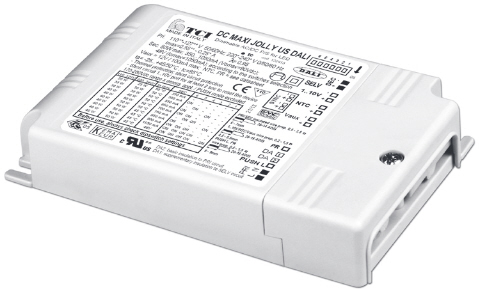

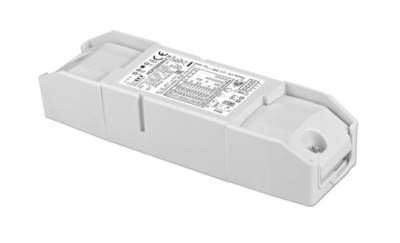

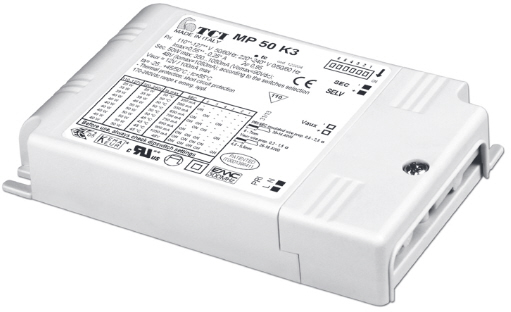

Konstantstromtreiber für Illuxtron LED Panele in MLMC Ausführung
Illuxtron setzt ausschließlich Konstantstromtreiber von renommierten Herstellern ein. Die Lebensdauer von LED Konstantstromtreiber bestimmt maßgeblich die Lebensdauer eines Leuchtensystems, sowie auch das Flickern von LED-Leuchten.Auf folgende Eigenschaften wird hinsichtlich der Konstantstromquellen bei Illuxtron geachtet:
- Übereinstimmung mit den Gesundheitsstandards
- Eignung für Foto und Video
- Überspannungsschutz
- Höhere Lichtausbeute dank welligkeitsfreien Treibern
- Schutz gegen Überhitzung
- Einhaltung der EU-Normen
Dimmbarkeit und Verwendung der CC-Netzteile
Zum Betrieb der Illuxtron Mini Downlights bietet der Hersteller verschiedene LED Treiber von 350 mA bis 1050 mA an. Abhängig von der gewählten Leistung ergibt sich der Lichtstrom (Lumen-Output) des angeschlossenen Panels. (siehe jeweilige Tabelle bei der Leuchtenbeschreibung)Zu beachten: Besonderheit bei Ausführung Tuneable-White
Es werden zum Betrieb 2 Vorschaltgeräte benötigt, um die beiden internen, getrennten LED-Module zu versorgen und entsprechend anzusteuern.
Beide Vorschaltgeräte dürfen zusammen die angegebene Gesamtleistung (z.B. 48,8 Watt) nicht überschreiten und müssen entsprechend abgeregelt werden um ein Überhitzen der LED Module zu vermeiden. Dies betrifft in diesem Beispiel alle aufgeführten LED-Treiber ab 550 mA (grau hinterlegt).
Tuneable- White Dimmen (stufenloses Ändern der Farbtemperatur) ist nur mit dimmbaren Treibern möglich, mit nicht dimmbaren Treibern (NoDim) nur ein Ein- und Ausschalten der internen Module! Nicht geeignet !
Übersicht der erhältlichen LED Treiber nach Leistung und Dimmfunktion sortiert
|
mA |
W |
Lumen Output | Lumen Output (TW) | DALI | 1-10V/Push | NoDim | TRIAC | |
| 3000K | 4000K | 2700-6500K (TW) | Ripple<3% | Ripple<3% | Ripple<3% | <20% | ||
|
350 |
14,8 | 2350 | 2550 | 2350-2550 | 05CJ | 05CH | 05HA | 05CG |
|
500 |
21,6 | 3400 | 3600 | 3400-3600 | 05CJ | 05CH | 05HA | 05CG |
| 550 | 23,9 | 3700 | 3950 | 3700-3950 | 05CJ | 05CH | 05HA | 05CG |
|
700* |
31,2 | 4700 | 4950 | 4700-4950 | 05CJ | 05CH | 05HA | 05CG |
|
900 |
41,0 | 6000 | 6300 | 6000-6300 | 05CM | 05CM | 05CK | X |
| 1050** | 48,8 | 6900 | 7250 | 6900-7250 | 05CM | 05CM | 05CK | X |
** Bitte wählen Sie den 1050mA Treiber in der Auswahl aus, alle kleineren Ströme (900mA) sind über DIP-Schaler einstellbar.
Weitere Informationen zu den Konstanststromtreibern finden Sie in den Datenblättern siehe Download Reiter:
| Dimmbarkeit/Steuerung: | 0/1..10V, DALI, Phasenab/-anschnitt, Tast-Dimmen |
|---|---|
| Farbtemperatur/Lichtfarbe: | 3000K, 4000K, Tuneable White |
| Verwendung/IP-Code: | IP20 - IP44 (indoor) |
Anmelden
sw_similar
LED Panel 1195x295 Multi-Kelvin / Multi-lumen mit ext. Treiber
182,07 €*
LED Panel 1195x295Energiesparende Alternative zu LeuchtstofflampenDie LED-Panels von Illuxtron sind ausgestattet mit einem flächig hinterleuchtetem Diffussor. Mehrere LED-Platinen sind dafür gleichmäßig über das gesamte Panelgehäuse angeordnet.Die LED-Panel-Serie kann nicht mit Standard-LED Panels verglichen werden. Diese Serie ist eine moderne Alternative zu Leuchtstofflampen, die erheblich Energie einspart. Das weiche, homogen verteilte Licht garantiert gleichzeitig einen sehr hohen Lichtkomfort und eine perfekte Farbwiedergabe (CRI > 80). Die LEDs sind an der Rückseite des Gehäuses installiert und werden dadurch optimal gekühlt. So werden Sie auch nach 70.000 Betriebsstunden keinen Unterschied an der Lichtleistung feststellen.
Merkmale und Vorteile der Illuxtron LED Panels
Gehäusefarbe
matt weiß RAL 9016
Material
Gehäuse: Metall
Reflektorglas: Polycarbonat
Abmessungen
1195x295
Höhe
80 mm
Verwendung
Innenbereich
Abstrahlwinkel (FWHM)
100°
UGR (4H8H 70/50/20)
< 19
Farbkonsistenz (MacAdam)
SDCM3
IP Code
IP20/IP44
IK Code
IK03
Betriebstemperatur (Ta)
-20°C / +45°C
Lebensdauer bei
25° C
L70B50
160.000 Std.
L80B50
99.000 Std.
L90B50
45.000 Std.
Sicherheitszeichen
EN60598 / EN62031 / EN62471
EMV-Richtlinie
EN55015
Garantie
7 Jahre
Energieklasse
A+
LED-Treiber
Ext. (s.Tabelle+Reiter-Empfehlung)
Eingang
220V - 240V/50Hz
Schutzklasse
I / II ;siehe Datenblatt
Leistung (abhängig vom gewählten Treiber)
14,8W - 48,8W
LED Panel 1195x295 erhältlich in verschiedenen Ausführungen, abhängig vom gewählten LED-TreiberAlle LED Panels 1195x295 gibt es wahlweise mit 3000K bzw. 4000K, sowie einer Tuneable-White Version.Lumenoutput, bzw. Leistungen und Dimmfunktionen (DALI, 1-10V&Push, Tuneable-White oder nur schaltbar) können sie aus den folgenden Tabellen in Abhängigkeit des zu wählenden Vorschaltgerätes ersehen. Die passenden Treiber finden Sie hier.
Zu beachten: Besonderheit bei Ausführung Tuneable-WhiteEs werden zum Betrieb 2 Vorschaltgeräte benötigt, um die beiden internen, getrennten LED-Module zu versorgen und entsprechend anzusteuern.Beide Vorschaltgeräte dürfen zusammen die Gesamtleistung von 48,8 Watt nicht überschreiten und müssen entsprechend abgeregelt werden um ein Überhitzen der LED Module zu vermeiden. Dies betrifft alle aufgeführten LED-Treiber ab 550 mA (grau hinterlegt).Tuneable- White Dimmen (stufenloses Ändern der Farbtemperatur) ist nur mit dimmbaren Treibern möglich, mit nicht dimmbaren Treibern (NoDim) nur ein Ein- und Ausschalten der internen Module! Nicht geeignet !
Übersicht der erhältlichen LED Panel/Funktionen mit Angabe der zugehörigen Treiber
mA
W
Lumen Output
Lumen Output (TW)
DALI
1-10V/Push
NoDim
TRIAC
3000K
4000K
2700-6500K (TW)
Ripple<3%
Ripple<3%
Ripple<3%
<20%
350
14,8
2350
2550
2350-2550
05CJ
05CH
05HA
05CG
500
21,6
3400
3600
3400-3600
05CJ
05CH
05HA
05CG
550
23,9
3700
3950
3700-3950
05CJ
05CH
05HA
05CG
700
31,2
4700
4950
4700-4950
05CJ
05CH
05HA
05CG
900
41,0
6000
6300
6000-6300
05CM
05CM
05CK
X
1050
48,8
6900
7250
6900-7250
05CM
05CM
05CK
XWeitere Informationen zu den LED Panelen 1195x295 entnehmen Sie bitte dem Datenblatt im Download-Tab.Hinweis:Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.
