LED Panel IP44 MLM 595x595

Aviora FL Panel mit Reflektor-Microfacetten-Optik Modernes Design mit revolutionärer Optik Die spezielle Struktur der Reflektor-Mikrofacetten (Bartenbach-Entwicklung) der Aviora erzeugt einen Abstrahlung von 85° FWHM (entspricht 100° FWTM), ohne Entstehung von störendem Streulicht. Normalerweise liegt der Ausstrahlungswinkel einer Leuchte bei der Hälfte des höchsten Lux-Wertes des Lichtbündels (volle Halbwertsbreite oder "Full Width at Half Maximum", FWHM). Dabei kommt meist viel Streulicht außerhalb des Ausstrahlungsbündels hinzu, das für störende Blendungen sorgt. Illuxtron Panel arbeiten aus diesem Grund auch mit Bündelgraden, die sich an der Höhe des 10%-Lux-Werts (der halben Halbwertsbreite oder "Full Width at Tenth Maximum", FWTM) orientieren. Mit anderen Worten: Das LED Panel richtet das Licht genau dorthin, wo Sie es wünschen, auf die Arbeitsfläche und nur geringfügig auf die Wände mit angenehmen Übergang. Dadurch ist es möglich, die Anforderung von 500 Lux auf der Arbeitsfläche eines Raumes von 5 x 5 Metern mit nur 4 x 20 Watt zu erbringen.   Merkmale und Vorteile der Illuxtron Aviora FL Gehäusefarbe matt weiß RAL 9016 Material Gehäuse: Metall   Reflektorglas: Polycarbonat Abmessungen 595x595 (XX=33) 620x620 (XX=27) Höhe 21 mm Verwendung Innenbereich Abstrahlwinkel (FWHM/FWTM)  Standard 85°/100° UGR (4H8H 70/50/20) < 19 Farbkonsistenz (MacAdam) SDCM3 IP Code IP20 IK Code IK03 Betriebstemperatur (Ta) -20°C / +45°C Lebensdauer bei 25° C L70B50 134.000 Std. L80B50 82.000 Std. L90B50 37.000 Std. Sicherheitszeichen EN60598 / EN62031 / EN62471 EMV-Richtlinie EN55015 Garantie 7 Jahre Energieklasse A+ Typ inkl. LED-Treiber Eingang 220V - 240V/50Hz Schutzklasse II Ripple < 3% Leistungsstufen 37,3 W 56 W Leistungsfaktor /Pf 0,98 0,95 Einschaltstrom 5A 50µS 20A 400µS   Aviora FL 595x595 / 620x620 Alle Aviora FL Panels gibt es wahlweise mit 2700-6500K, 3000K und 4000K, sowie unterschiedlichen Lumenpaketen, bzw. Leistungen sowie im Set enthaltenen Vorschaltgeräten nach Wunsch (dimmbar via Casambi, DALI, 1-10V&Push oder nur schaltbar) Übersicht der erhältlichen Aviora FL Panel mit Angabe der Artikelnummern. Farbtemperatur 3000 K 4000 K 2700-6500 K Lichtstrom 4100 lm 5350 lm 4350 lm 5650 lm 3450 lm Leistung 37,3 W 56,0 W 37,3 W 56,0 W 26,6 W Lichtausbeute (mit EVG) 110 Lm/W 96 Lm/W 117 Lm/W 101 Lm/W 139 Lm/W Artikelnummern Schaltbar XXED03MWF202 XXEE03MWF202 XXED03MWF302 XXEE03MWF302 - 1-10V & Push XXED03MWG202 XXEE03MWG202 XXED03MWG302 XXEE03MWG302 - DALI XXED03MWH202 XXEE03MWH202 XXED03MWH302 XXEE03MWH302 XXED03MW6T02 Casambi - - - - XXED03MW6U02 Weitere Informationen zu den Aviora FL Panel entnehmen Sie bitte dem Datenblatt im Download-Tab. Hinweis: Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.

Aviora mit Reflektor-Microfacetten-Optik Modernes Design mit revolutionärer Optik Die spezielle Struktur der Reflektor-Mikrofacetten (Bartenbach-Entwicklung) der Aviora erzeugt einen Abstrahlung von 85° FWHM (entspricht 100° FWTM), ohne Entstehung von störendem Streulicht. Normalerweise liegt der Ausstrahlungswinkel einer Leuchte bei der Hälfte des höchsten Lux-Wertes des Lichtbündels (volle Halbwertsbreite oder "Full Width at Half Maximum", FWHM). Dabei kommt meist viel Streulicht außerhalb des Ausstrahlungsbündels hinzu, das für störende Blendungen sorgt. Illuxtron Panel arbeiten aus diesem Grund auch mit Bündelgraden, die sich an der Höhe des 10%-Lux-Werts (der halben Halbwertsbreite oder "Full Width at Tenth Maximum", FWTM) orientieren. Mit anderen Worten: Das LED Panel richtet das Licht genau dorthin, wo Sie es wünschen, auf die Arbeitsfläche und nur geringfügig auf die Wände mit angenehmen Übergang. Dadurch ist es möglich, die Anforderung von 500 Lux auf der Arbeitsfläche eines Raumes von 5 x 5 Metern mit nur 4 x 20 Watt zu erbringen.   Merkmale und Vorteile der Illuxtron Aviora Panels Gehäusefarbe matt weiß RAL 9016 Material Gehäuse: Metall   Reflektorglas: Polycarbonat Abmessungen 595 mm x 595 mm (XX=33) 620 mm x 620 mm (XX=27) Höhe 69,5 mm Verwendung Innenbereich Abstrahlwinkel (FWHM/FWTM) Standard 85°/100° UGR (4H8H 70/50/20) < 19 Farbkonsistenz (MacAdam) SDCM3 IP Code IP20 IK Code IK03 Betriebstemperatur (Ta) -20°C / +45°C Lebensdauer bei 25° C L70B50 134.000 Std. L80B50 82.000 Std. L90B50 37.000 Std. Sicherheitszeichen EN60598 / EN62031 / EN62471 EMV-Richtlinie EN55015 Garantie 7 Jahre Energieklasse A+ Typ inkl. LED-Treiber Eingang 220V - 240V/50Hz Schutzklasse II Ripple < 3% Leistungsstufen 37,3 W 56 W Leistungsfaktor /Pf 0,98 0,95 Einschaltstrom 5A 50µS 20A 400µS   Aviora 595x595 / 620x620 Alle Aviora LED Panels gibt es wahlweise mit 2700-6500K, 3000K und 4000K, sowie unterschiedlichen Oberflächenfarben, Lumenpaketen, bzw. Leistungen sowie im Set enthaltenen Vorschaltgeräten nach Wunsch (dimmbar via DALI, 1-10V&Push oder nur schaltbar) Übersicht der erhältlichen LED Panel mit Angabe der Artikelnummern. Farbtemperatur 3000 K 4000 K 2700-6500 K Lichtstrom 4100 lm 5350 lm 4350 lm 5650 lm 3450 lm Leistung 37,3 W 56,0 W 37,3 W 56,0 W 26,6 W Lichtausbeute (mit EVG) 110 Lm/W 96 Lm/W 117 Lm/W 101 Lm/W 139 Lm/W Art.Nr. Schaltbar XX2503MW6E02 XX2503MW6L02 XX2503MW6F02 XX2503MW6M02 - 1-10V & Push XX2503MW6A02 XX2503MW6G02 XX2503MW6B02 XX2503MW6H02 - DALI XX2503MW6C02 XX2503MW6J02 XX2503MW6D02 XX2503MW6K02 XX2503MW6P02 Casambi - - - - XX2503MW6Q02 Weitere Informationen zu den Aviora Panels entnehmen Sie bitte dem Datenblatt im Download-Tab. Hinweis: Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.

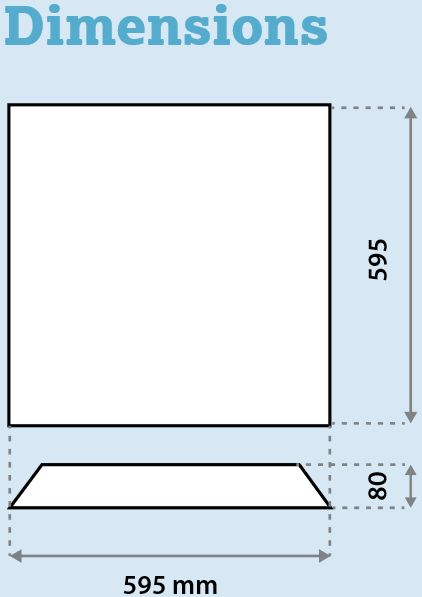

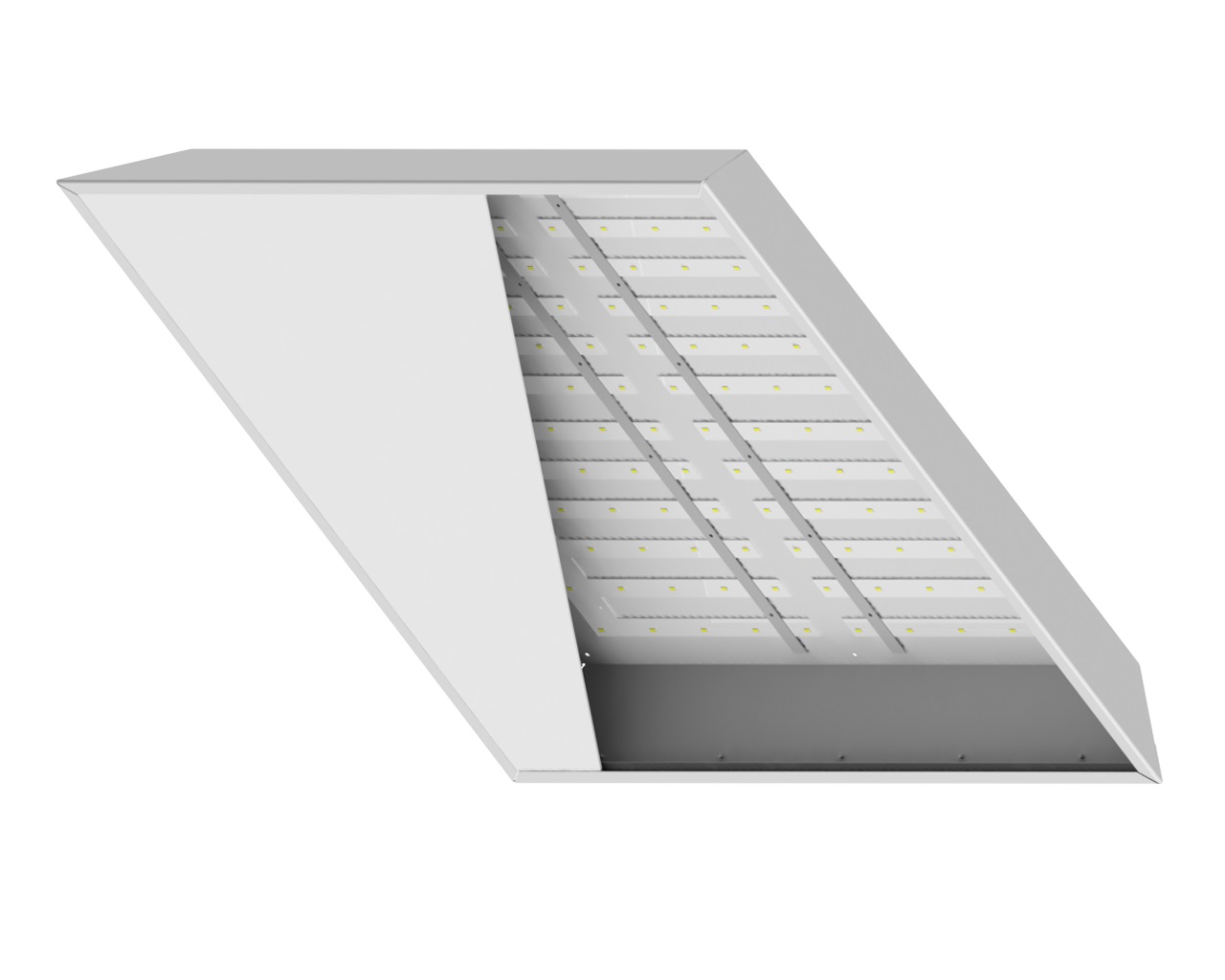

LED Panel 595x595Energiesparende Alternative zu LeuchtstofflampenDie LED-Panels von Illuxtron sind ausgestattet mit einem flächig hinterleuchtetem Diffussor. Mehrere LED-Platinen sind dafür gleichmäßig über das gesamte Panelgehäuse angeordnet.Die LED-Panel-Serie kann nicht mit Standard-LED Panels verglichen werden. Diese Serie ist eine moderne Alternative zu Leuchtstofflampen, die erheblich Energie einspart. Das weiche, homogen verteilte Licht garantiert gleichzeitig einen sehr hohen Lichtkomfort und eine perfekte Farbwiedergabe (CRI > 80). Die LEDs sind an der Rückseite des Gehäuses installiert und werden dadurch optimal gekühlt. So werden Sie auch nach 70.000 Betriebsstunden keinen Unterschied an der Lichtleistung feststellen. Merkmale und Vorteile der Illuxtron LED Panels Gehäusefarbe matt weiß RAL 9016 Material Gehäuse: Metall   Reflektorglas: Polycarbonat Abmessungen 595x595 Höhe 80 mm Verwendung Innenbereich Abstrahlwinkel (FWHM) 100° UGR (4H8H 70/50/20) < 19 Farbkonsistenz (MacAdam) SDCM3 IP Code IP20/IP44 IK Code IK03 Betriebstemperatur (Ta) -20°C / +45°C Lebensdauer bei 25° C L70B50 160.000 Std. L80B50 99.000 Std. L90B50 45.000 Std. Sicherheitszeichen EN60598 / EN62031 / EN62471 EMV-Richtlinie EN55015 Garantie 7 Jahre Energieklasse A+ LED-Treiber Ext. (s.Tabelle+Reiter-Empfehlung)  Eingang 220V - 240V/50Hz Schutzklasse I / II ;siehe Datenblatt Leistung (abhängig vom gewählten Treiber)  14,8W - 48,8W  LED Panel 595x595 erhältlich in verschiedenen Ausführungen, abhängig vom gewählten LED-TreiberAlle LED Panels 595x595 gibt es wahlweise mit 3000K bzw. 4000K, sowie einer Tuneable-White Version.Lumenoutput, bzw. Leistungen und Dimmfunktionen (DALI, 1-10V&Push, Tuneable-White oder nur schaltbar) können sie aus den folgenden Tabellen in Abhängigkeit des zu wählenden Vorschaltgerätes ersehen. Die passenden Treiber finden Sie hier.  Zu beachten: Besonderheit bei Ausführung Tuneable-White Es werden zum Betrieb 2 Vorschaltgeräte benötigt, um die beiden internen, getrennten LED-Module zu versorgen und entsprechend anzusteuern.Beide Vorschaltgeräte dürfen zusammen die Gesamtleistung von 48,8 Watt nicht überschreiten und müssen entsprechend abgeregelt werden um ein Überhitzen der LED Module zu vermeiden. Dies betrifft alle aufgeführten LED-Treiber ab 550 mA (grau hinterlegt).Tuneable- White Dimmen (stufenloses Ändern der Farbtemperatur) ist nur mit dimmbaren Treibern möglich, mit nicht dimmbaren Treibern (NoDim) nur ein Ein- und Ausschalten der internen Module! Nicht geeignet !  Übersicht der erhältlichen LED Panel/Funktionen mit Angabe der zugehörigen Treiber mA W    Lumen Output  Lumen Output (TW)  DALI  1-10V/Push  NoDim  TRIAC  3000K  4000K  2700-6500K (TW)  Ripple<3%  Ripple<3%  Ripple<3%  <20% 350 14,8 2350 2550 2350-2550 05CJ 05CH 05HA 05CG 500 21,6 3400 3600 3400-3600 05CJ 05CH 05HA 05CG 550 23,9 3700 3950 3700-3950 05CJ 05CH 05HA 05CG 700 31,2 4700 4950 4700-4950 05CJ 05CH 05HA 05CG 900 41,0 6000 6300 6000-6300 05CM 05CM 05CK X 1050 48,8 6900 7250 6900-7250 05CM 05CM 05CK XWeitere Informationen zu den LED Panelen 595x595 entnehmen Sie bitte dem Datenblatt im Download-Tab.Hinweis:Die Produkte des Herstellers Illuxtron werden individuell gemäß Ihrer Spezifikation eigens für Sie gefertigt. Daraus erklärt sich auch die längere Lieferzeit von 1-3 Wochen je nach Auslastung.
