LEPUK | Casambi -Touch-Dimmer
Produktinformationen "LEPUK | Casambi -Touch-Dimmer"
LEPUK – CASAMBI Fernbedienung mit innovativ abgesetztem Touch-Dim
Dimmen per Touch ist intuitiv und macht Spaß – nur was, wenn nicht direkt an der Leuchte getoucht werden soll oder kann? Die Pendelleuchte pendelt unangenehm, wenn man toucht? Die Deckenleuchte hängt sowieso zu hoch? Die Lösung ist abgesetztes Touch mit LEPUK: Wie an der Leuchte dimmen, aber entfernt. Und dank CASAMBI® Wireless Technik kann bei Bedarf sogar mehr als nur eine Leuchte angesprochen werden. Mit LEPUK erhalten Sie eine Fernbedienung für vierkanalige Anwendungen: dimmen Sie durch das Berühren der Kugelkappe und wechseln den Kanal durch Kippen

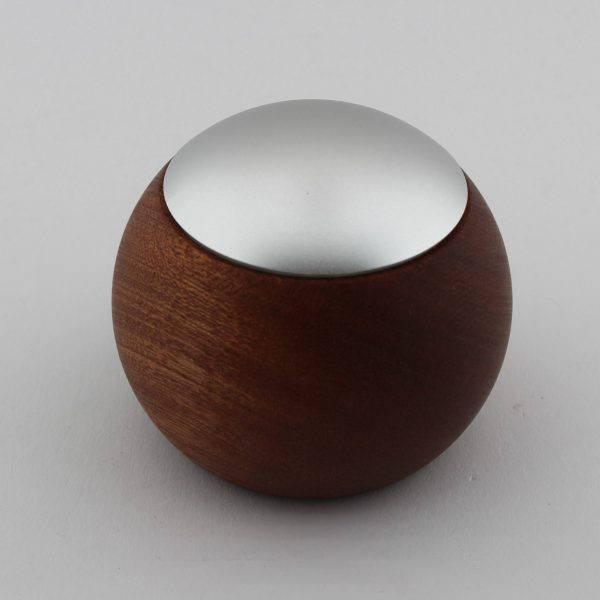

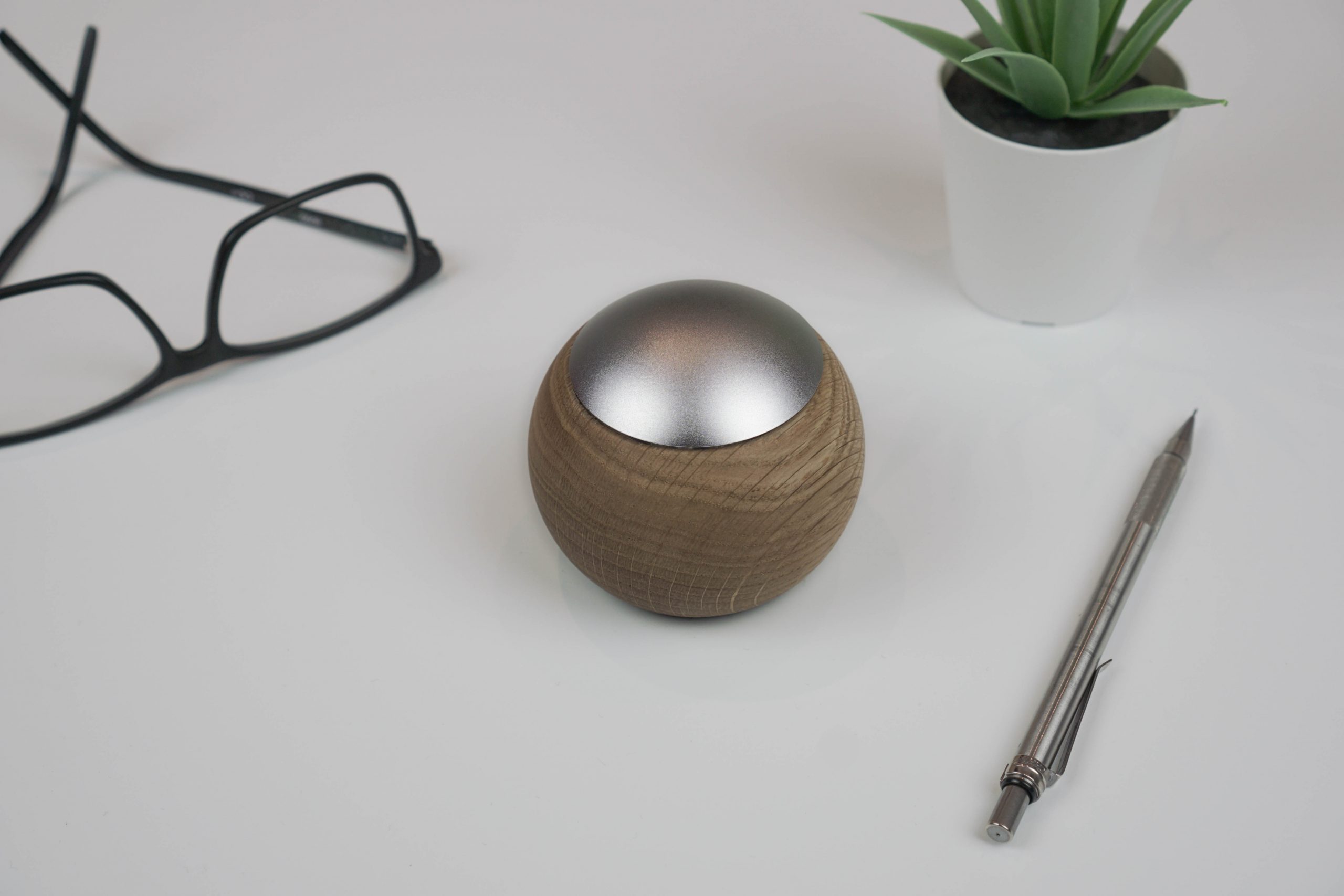

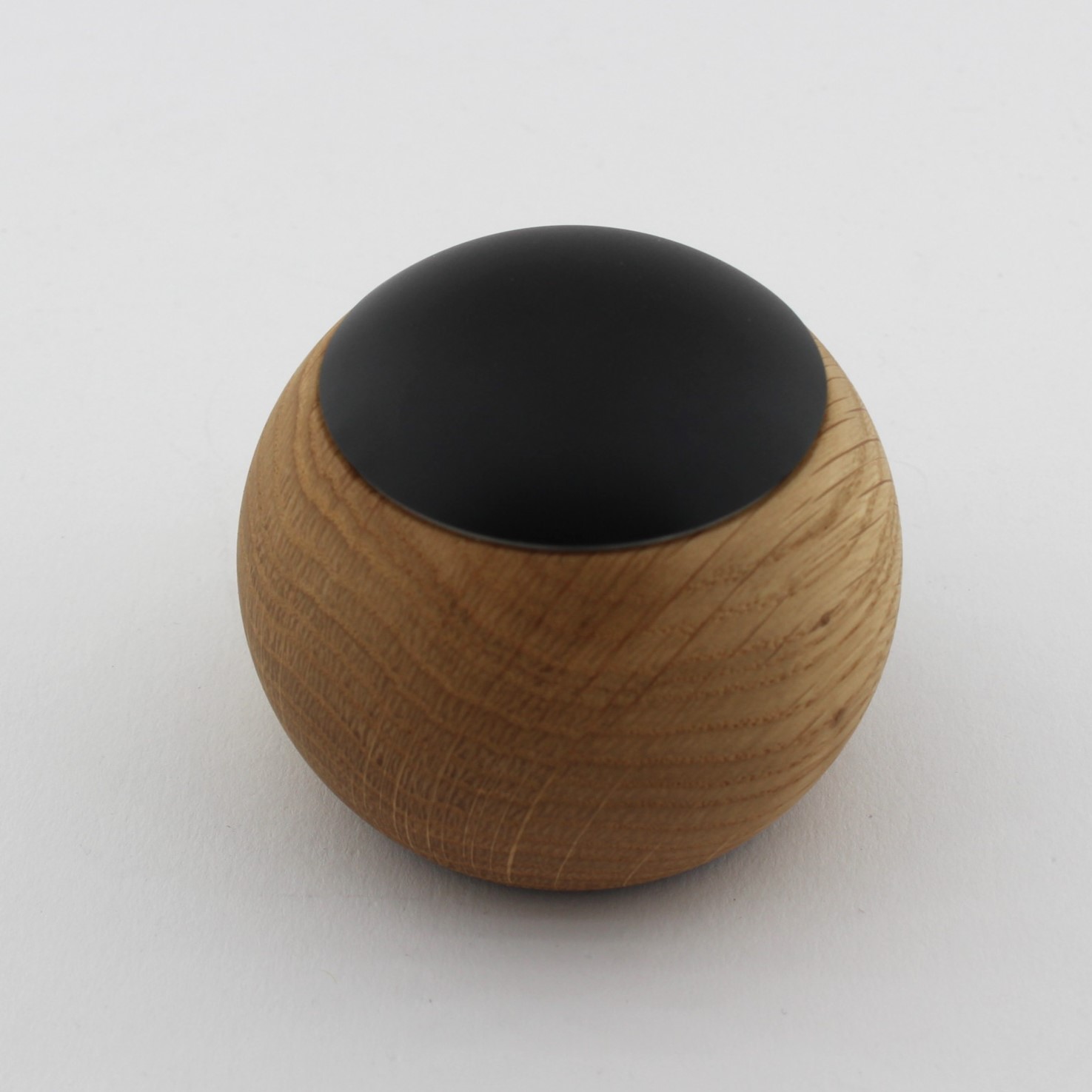

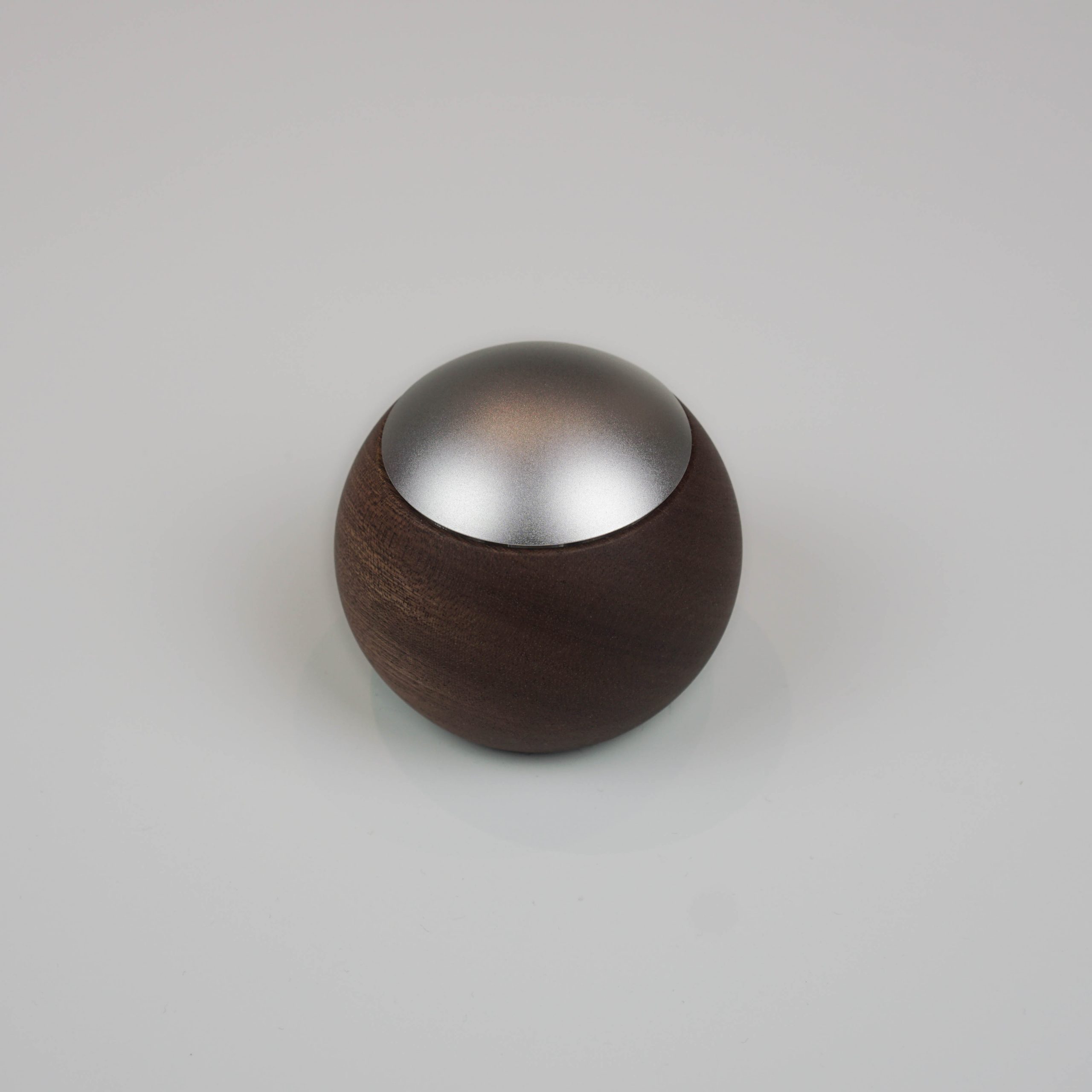

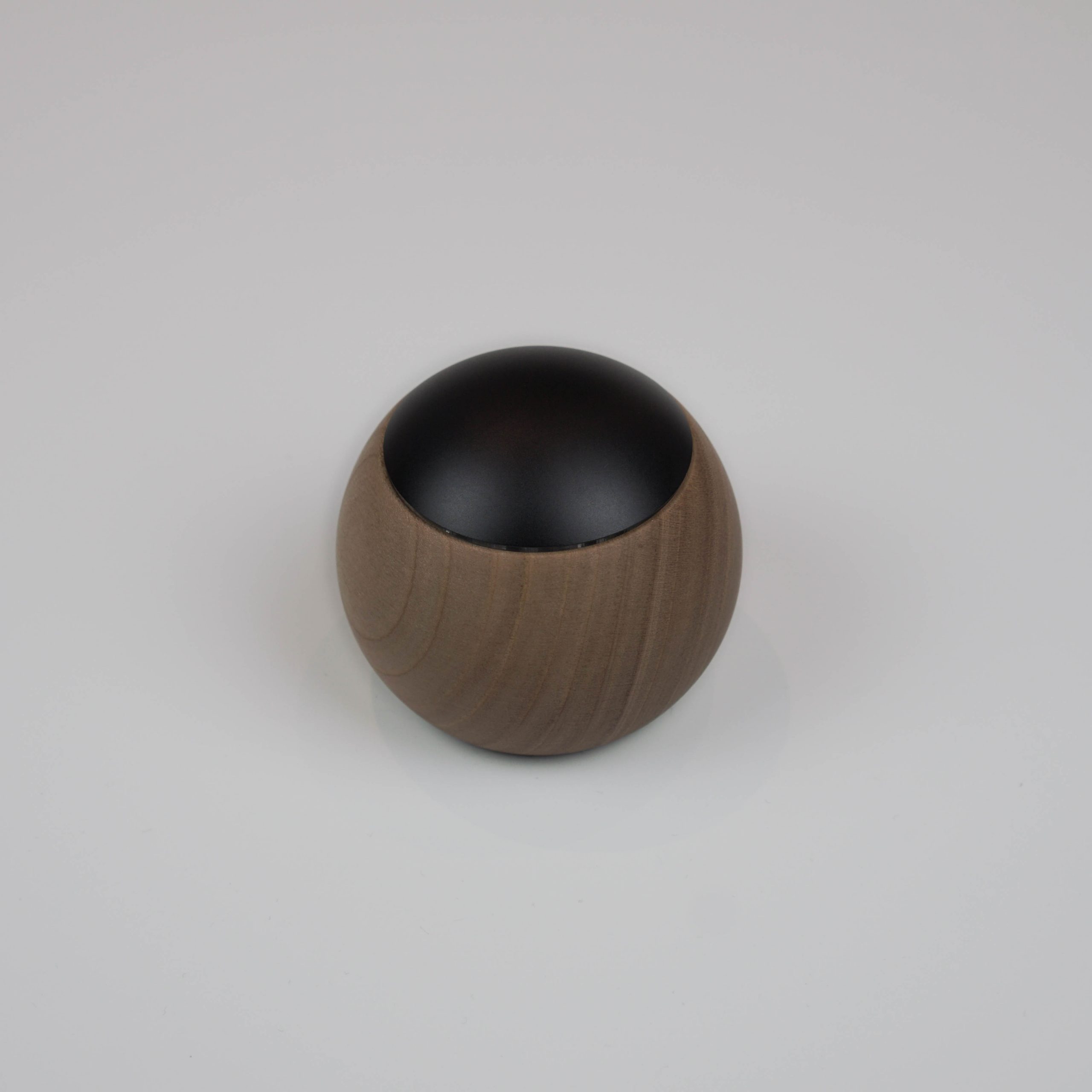

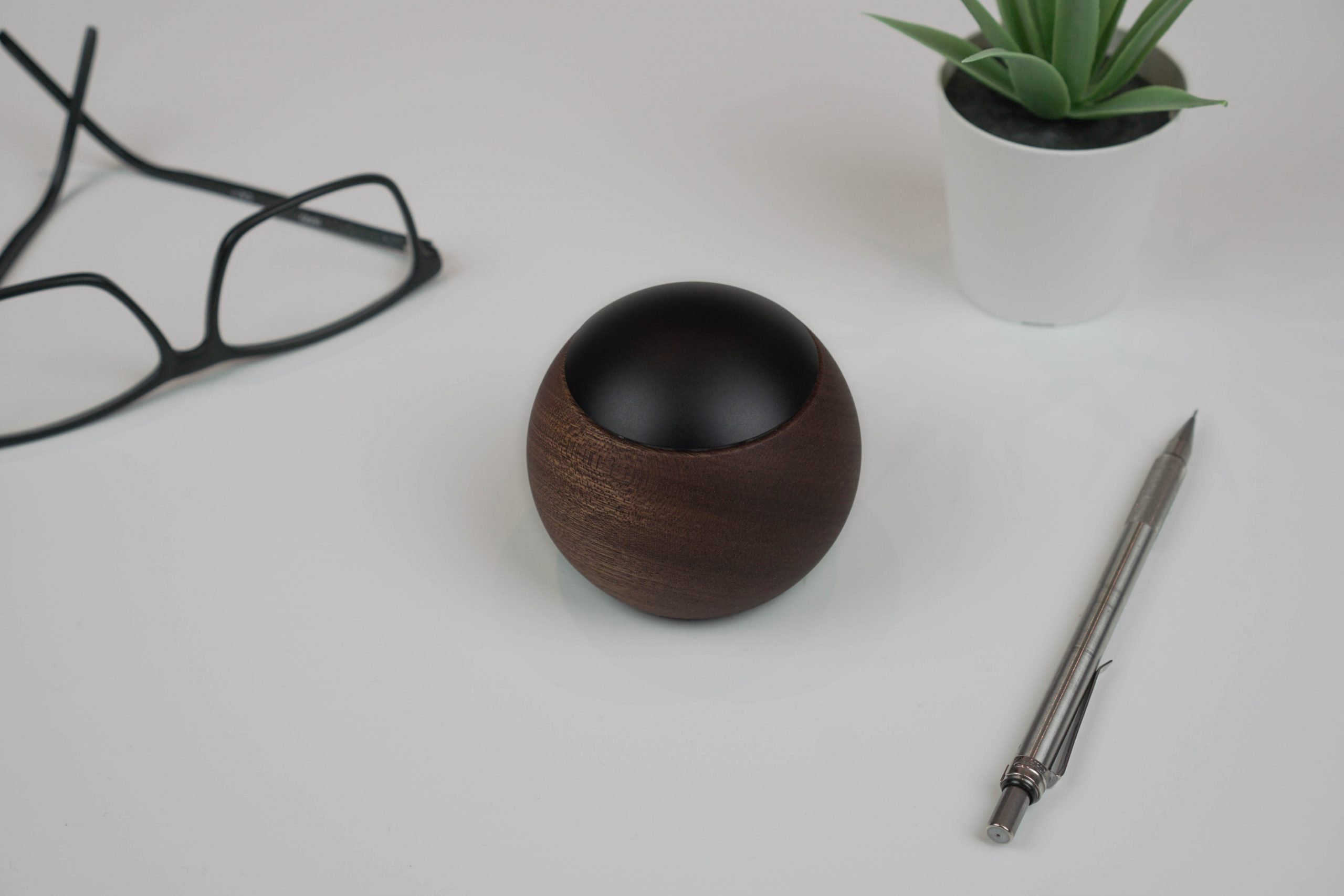

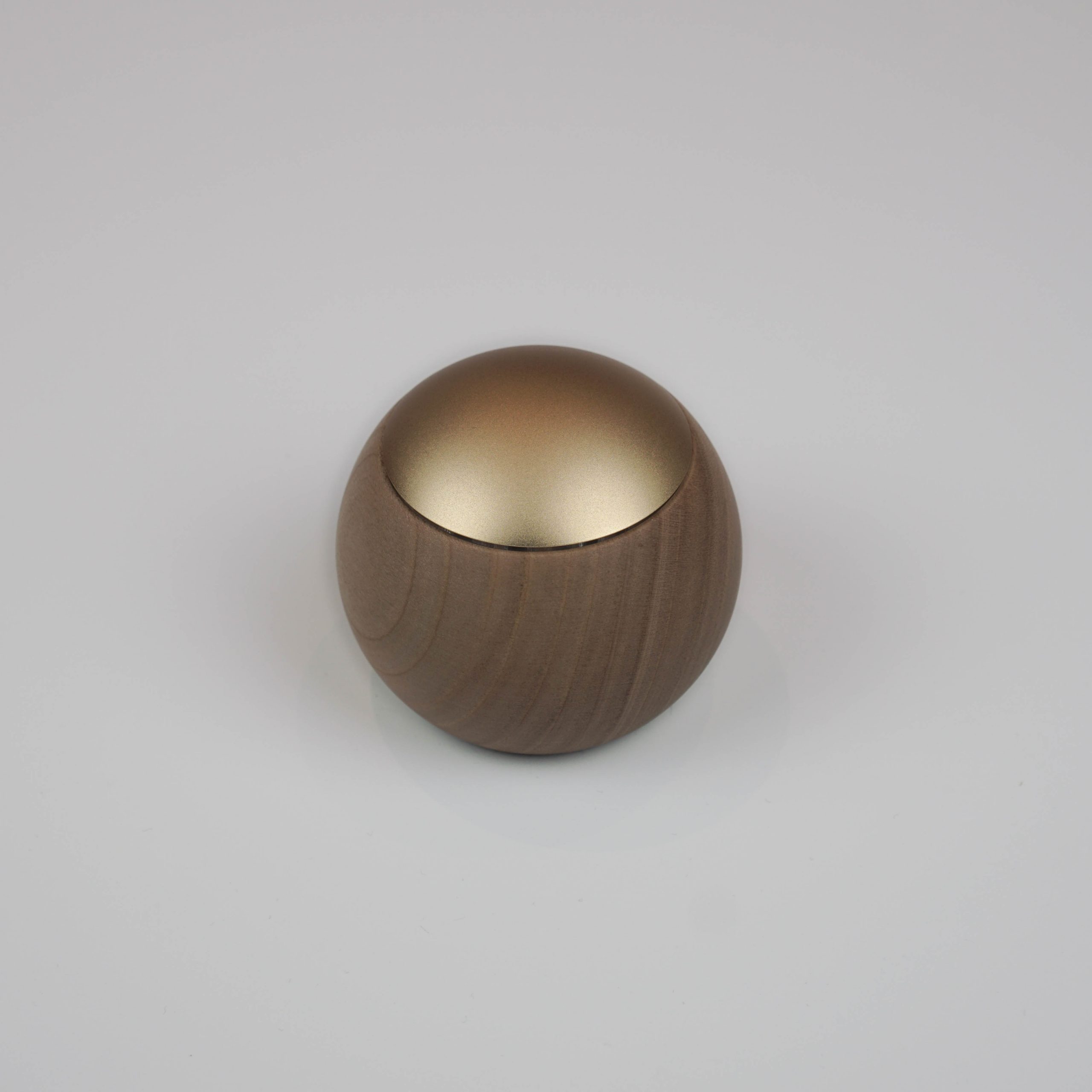

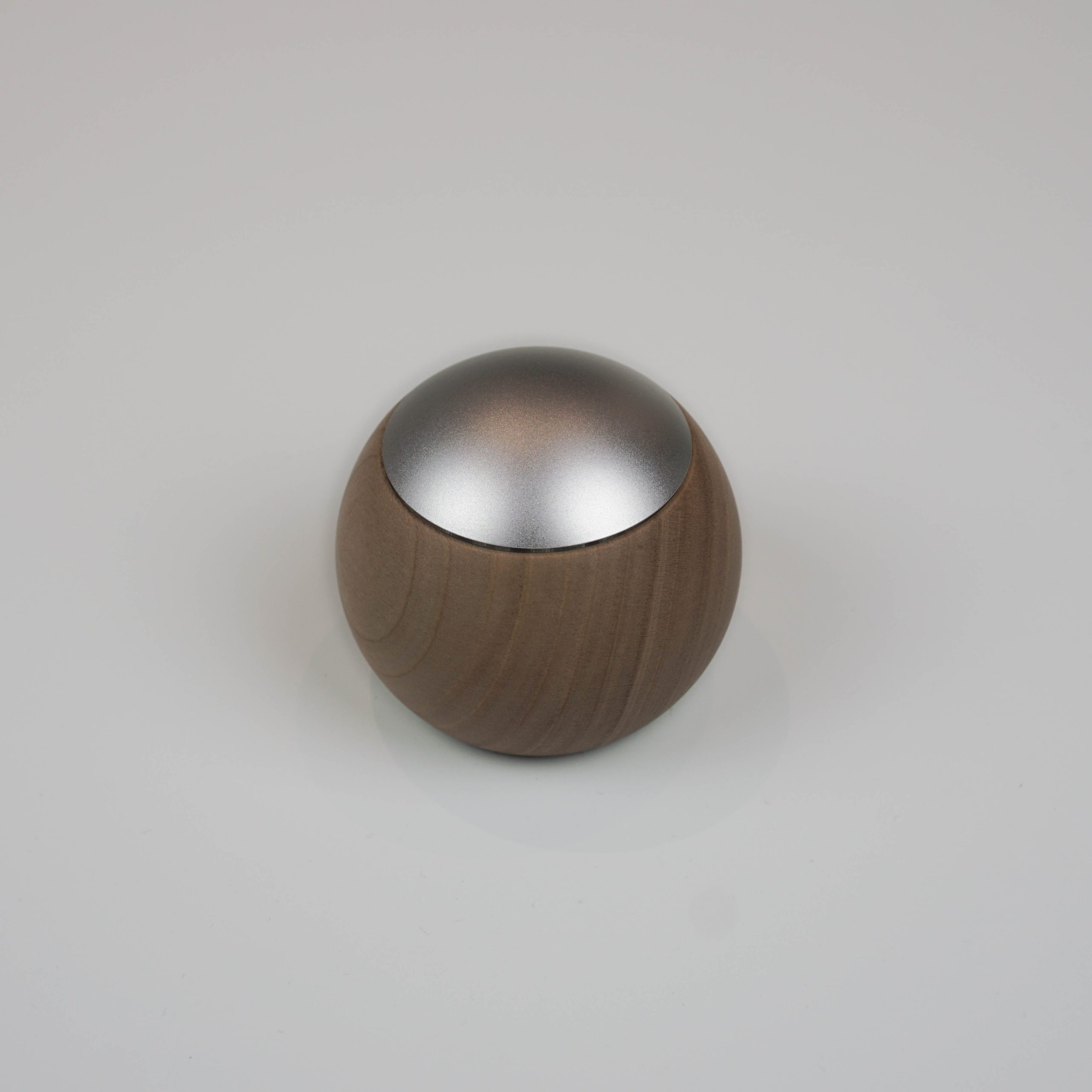

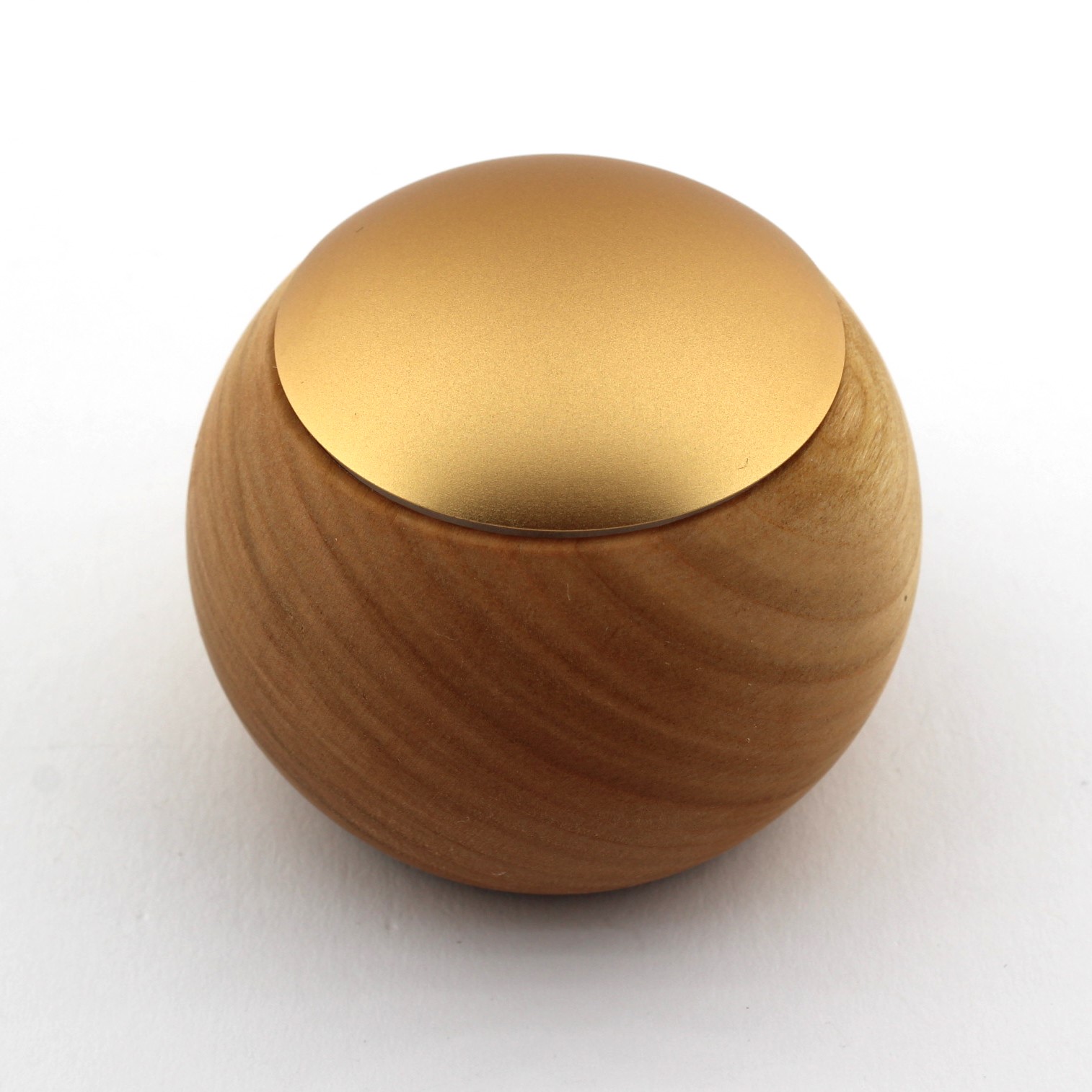

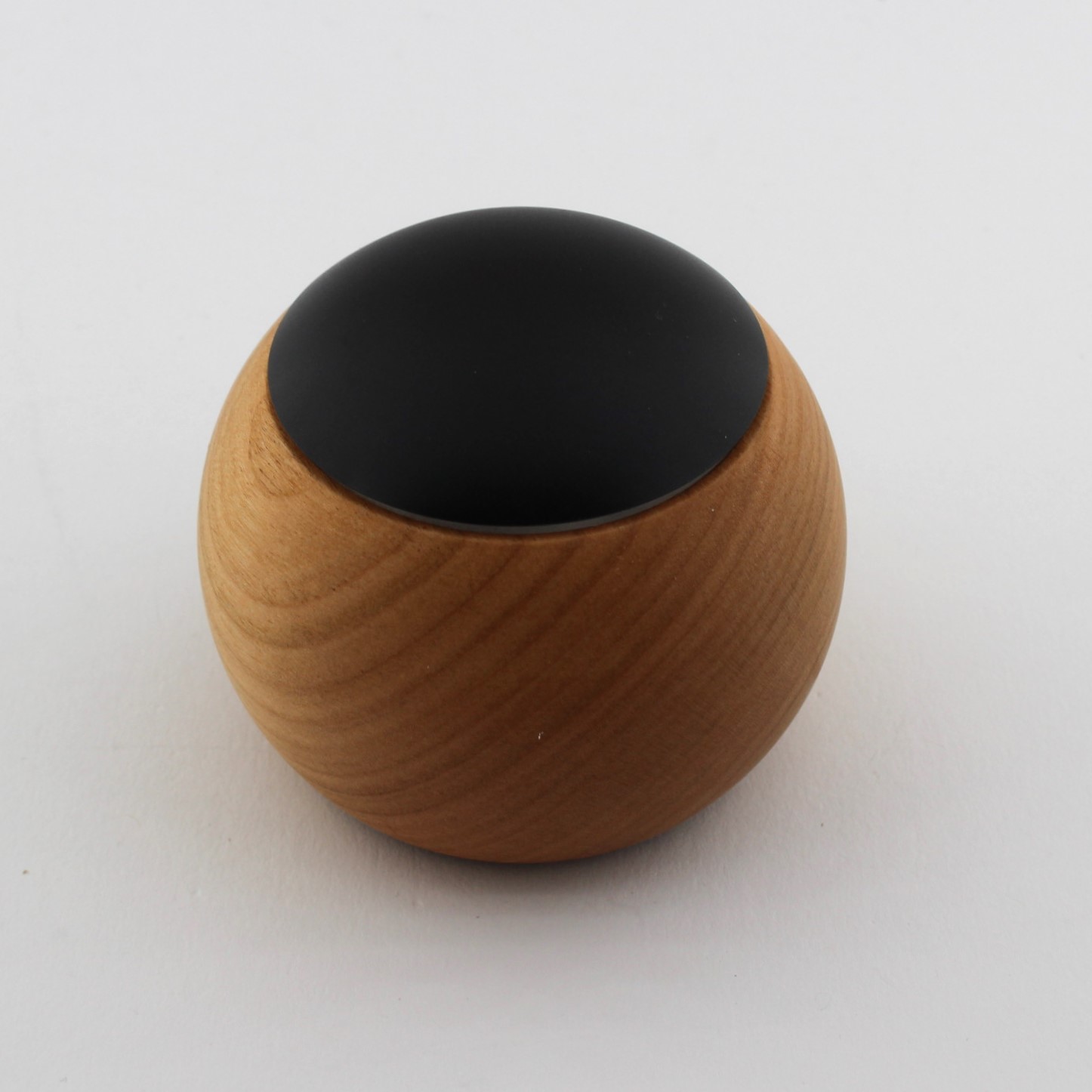

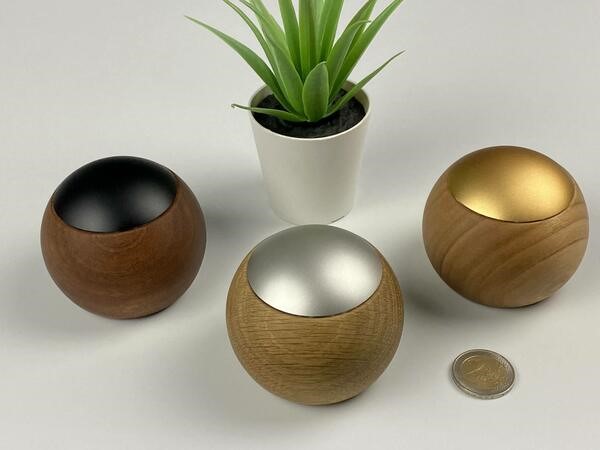

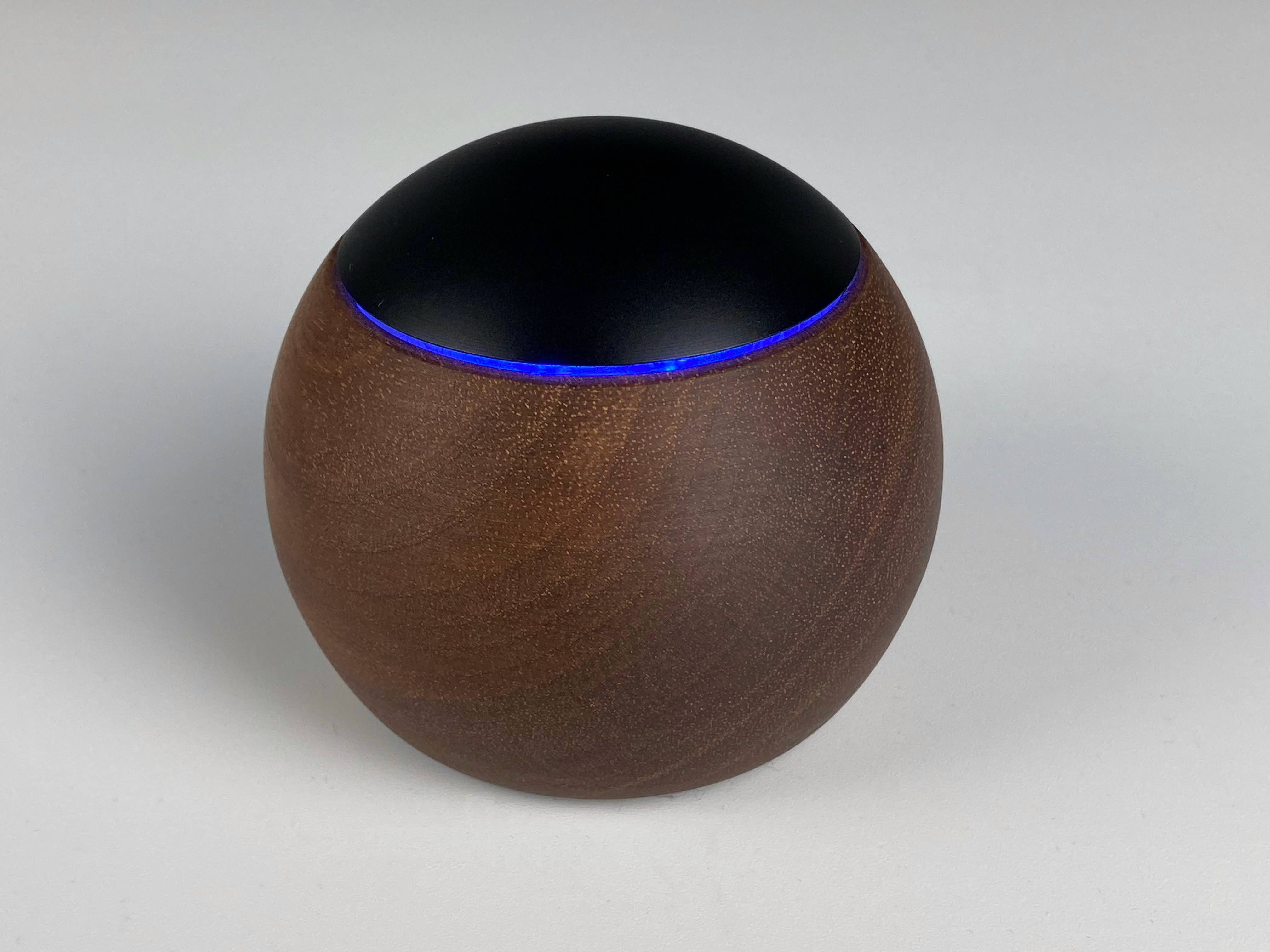

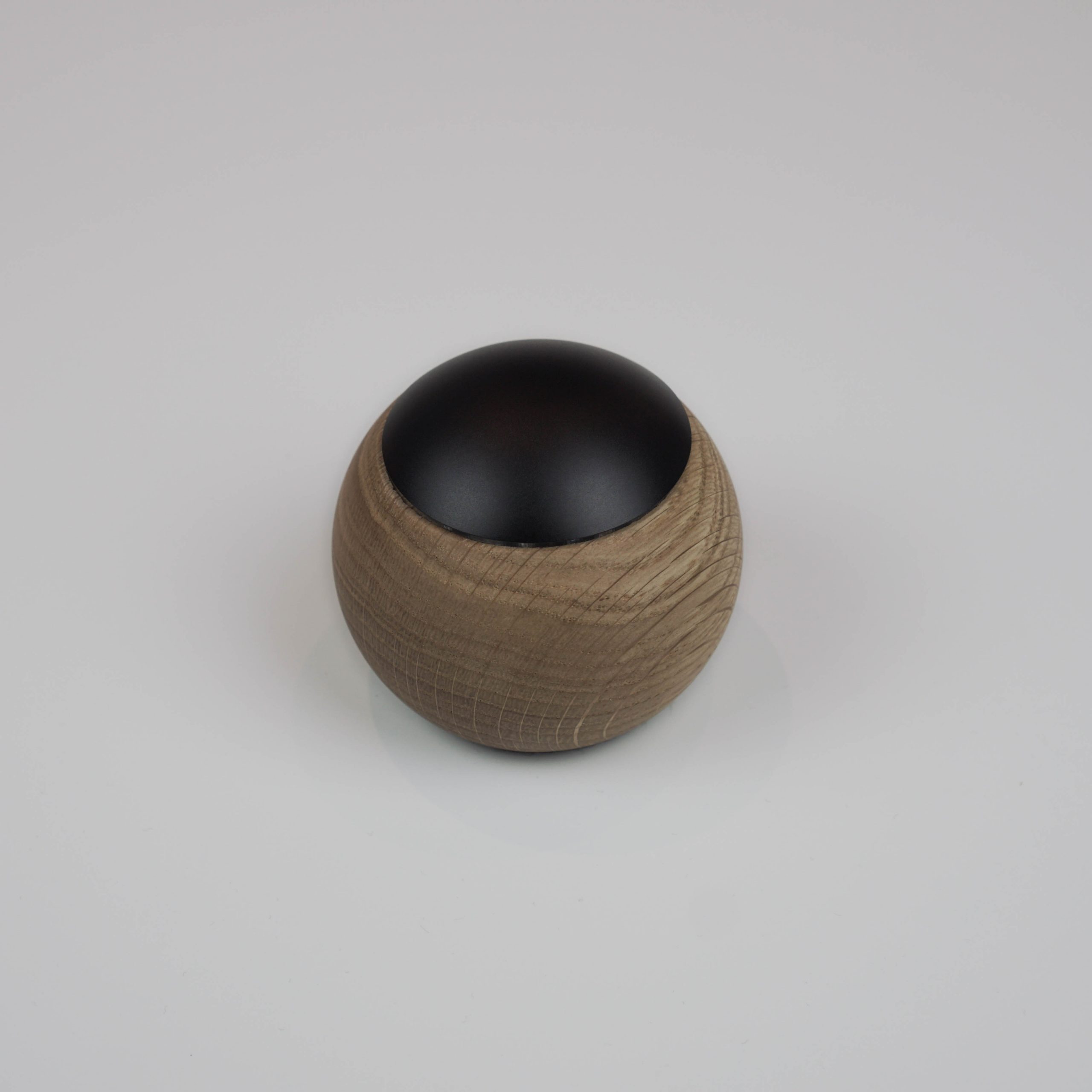

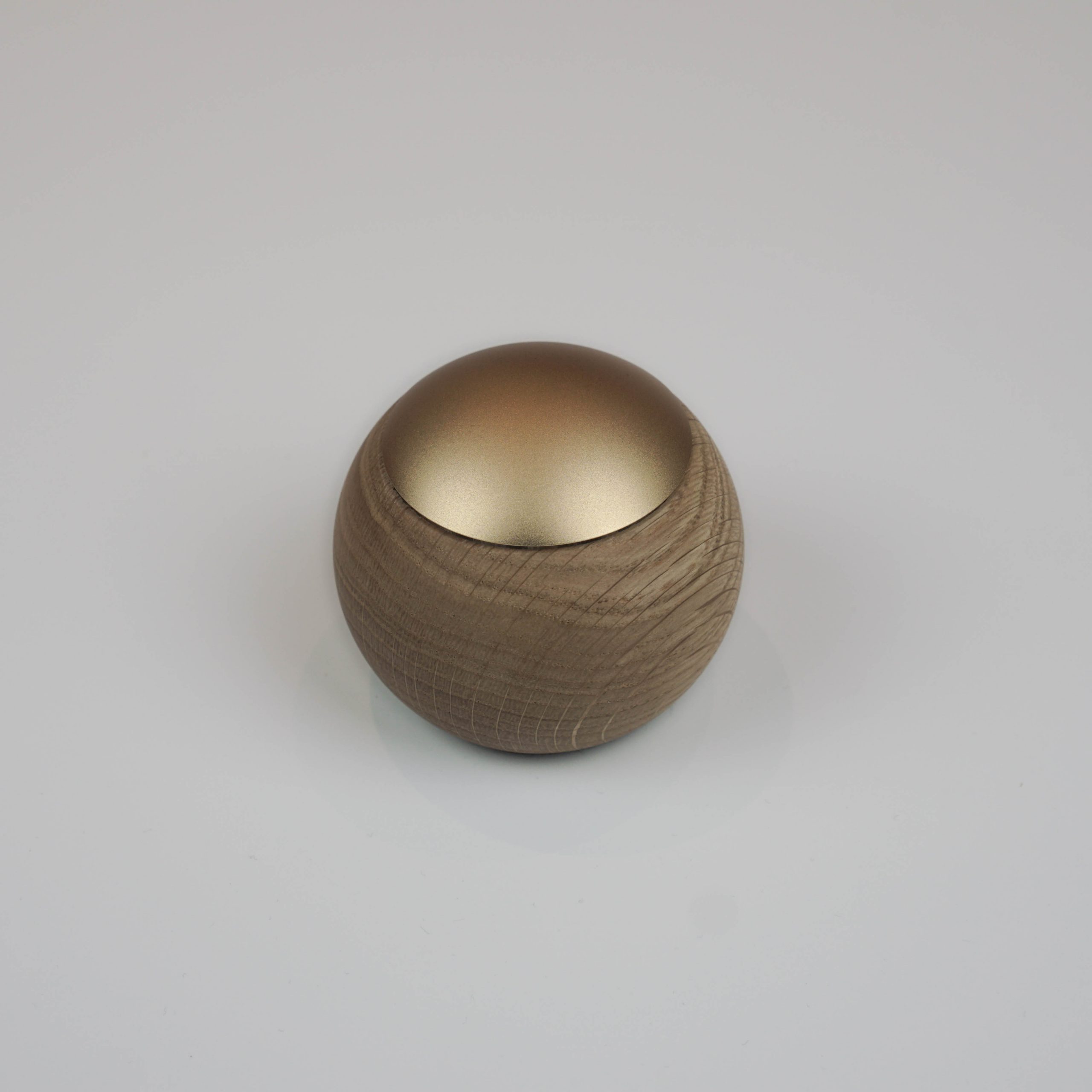

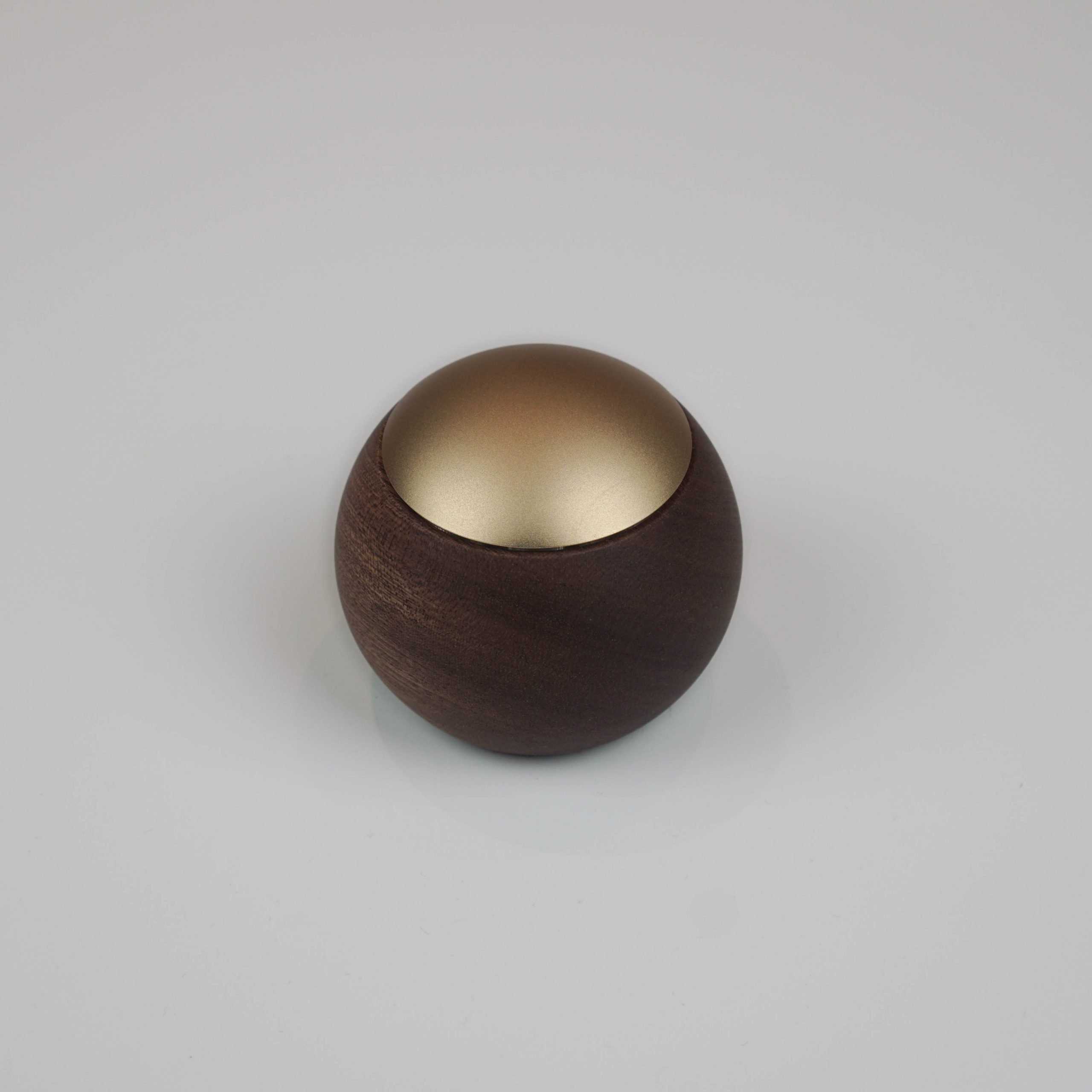

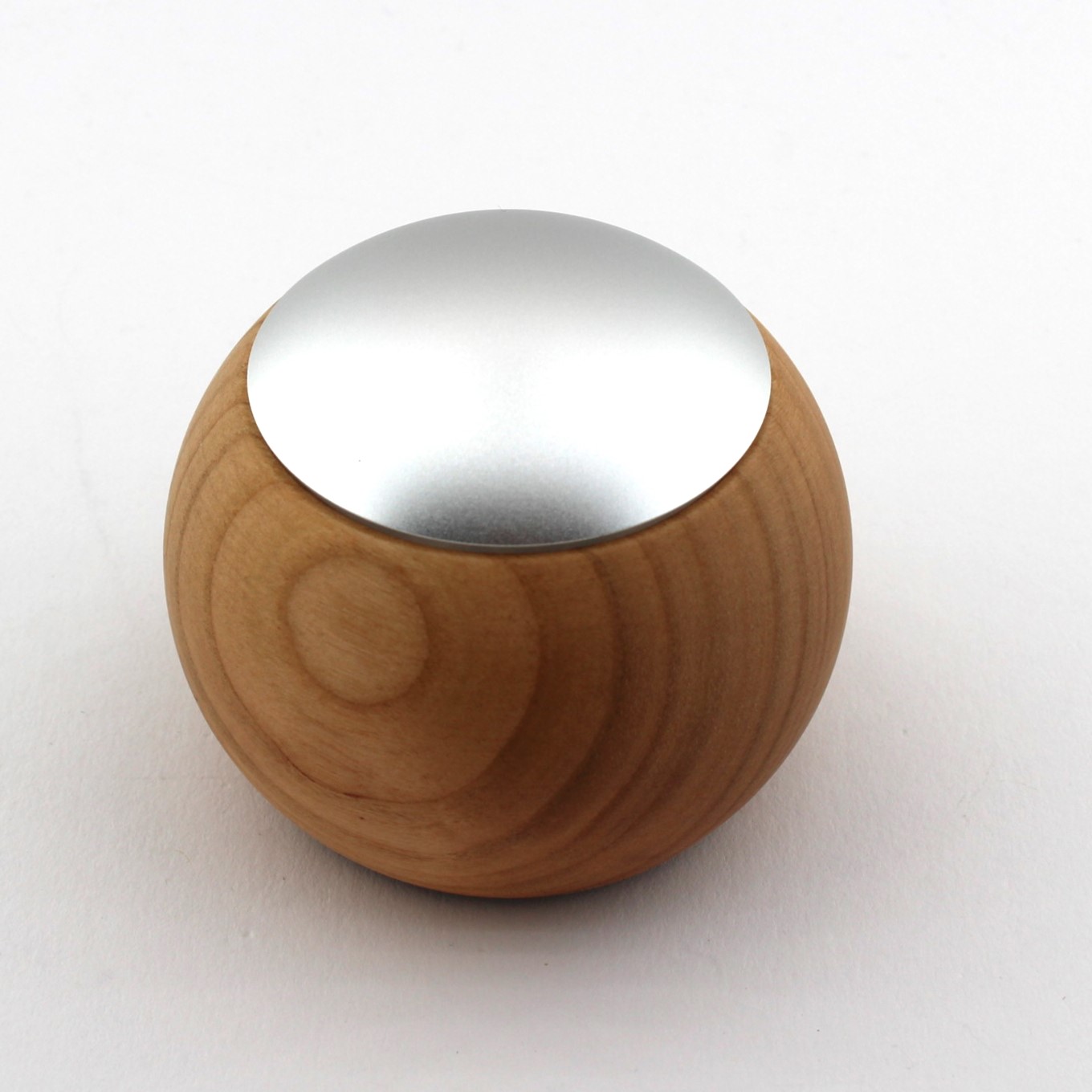

LEPUK ist erhältlich im zeitlos schönen Holzgehäuse in drei verschiedenen edlen Holzsorten mit jeweils 3 verschiedenen Kappenfarben. Somit sind 9 verschiedenen Ausführungen erhältlich: Eiche, Mahagoni und Kirschholz, sowie die Kappe in schwarz, silber und Gold.
LEPUK wird in Europa entwickelt und produziert und bietet somit höchste Qualität und Ansprechpartner vor Ort.
Features der CASAMBI Touch Dim Fernbedienung:
- Durchmesser von 73 x 62 mm und liegt somit angenehm in der Hand.
- Abgesetztes Touch-Dim: Dimmen per 1-Finger Kontakt am eloxierten Aluminium Kugelsegment
- Konfigurierbar von 1 bis 4 Kanälen – Umschalten der Kanäle durch Kippen von LEPUK (ja, er hat einen Bewegungssensor!)
- Passende B1C Bridge oder D1C Treiber/Dimmer als Teil des LEDIM/ModularSystem erhältlich
- Bei Bedarf können mehrere Leuchten kombiniert angesteuert werden
- Low-Power Technologie ermöglicht eine Batterielaufzeit bis zu 6 Monaten, Akku Laden über USB
Technische Daten LEPUK:
- Typ. Versorgungsspannung: Interner LiIon Akku, aufladbar per USB
- Abmessungen mit Gehäuse (D x H): 73 mm x 62 mm
- Abmessungen Open-Frame (B x H): 28 mm x 35 mm
Ein Kurzes Video zum LEPUK in Aktion:
| Bauform/Montage: | Flexibel (Stripes) |
|---|---|
| Dimmbarkeit/Steuerung: | Casambi-Funk |
