Systemkomponenten als Zubehör zum DALI ONETRACK Stromschienen-System Eutrac
Produktinformationen "Systemkomponenten als Zubehör zum DALI ONETRACK Stromschienen-System Eutrac"
Systemkomponenten als Zubehör zu DALI Stromschiene "ONETRACK DALI" von ALS
NEU: Eutrac ändert sein DALI Schienensystem - ONETRACK by EUTRAC ERSETZT EUTRAC 3 MIT DATENBU
Achtung: Bitte beachten Sie die Kompatibiliät von DALI Strahlern mit den jeweiigen Schienensystemen (ONETRACK neu, TRACK bisher).
Für den erfolgreichen Einsatz der ONETRACK DALI Stromschiene sind neben den Schienen selbst noch weitere Komponenten in Abhängigkeit der Anforderungen und Spezifikation notwendig. Auf unseren Seiten finden Sie alle verfügbaren Systemkomponenten über die Auswahlmenüs, eine Übersicht finden Sie im Download (Datenblatt zu den verschiedenen ONETRACK Systemkomponenten).
Die Systemkomponenten umfassen die jeweiligen Einspeiser (Schutzleiter rechts oder links) sowie verschiedene Verbinder jeweils mit Einspeisemöglichkeit hier sind folgende Varianten verfügbar jeweils in weiß, grau, schwarz:
- Längsverbinder, in allen drei Farben
- I-Verbinder, in allen drei Farben
- I-Verbinder mit Schutzleiter außen, in allen drei Farben

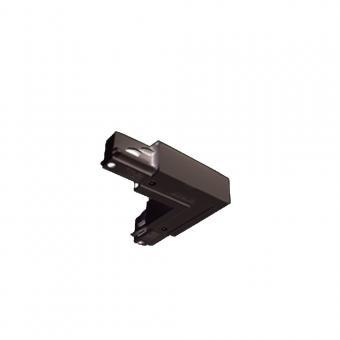

- L-Verbinder mit Schutzleiter innen, in allen drei Farben
- FLEX-Verbinder, in allen drei Farben

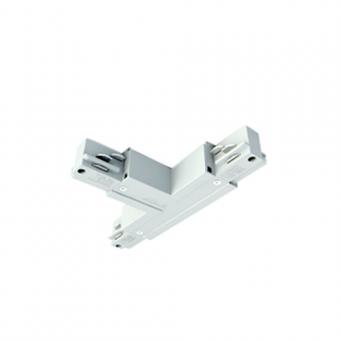

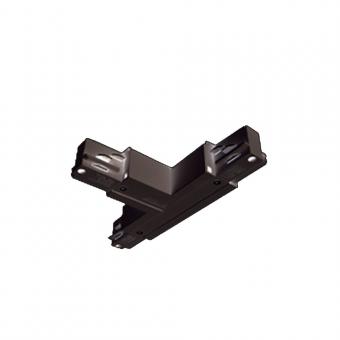

- T-Verbinder mit Schutzleiter innen rechts, in allen drei Farben
- T-Verbinder mit Schutzleiter innen links, in allen drei Farben
- T-Verbinder mit Schutzleiter außen rechts, in allen drei Farben
- T-Verbinder mit Schutzleiter außen links, in allen drei Farben

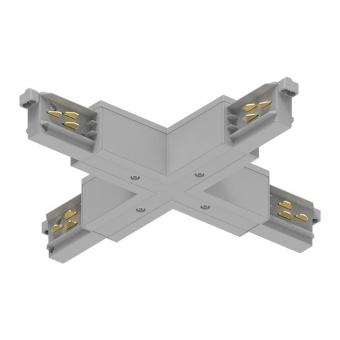

- X-Verbinde,r in allen drei Farben

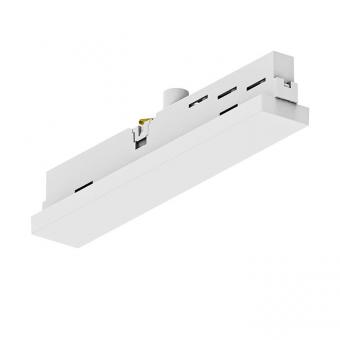

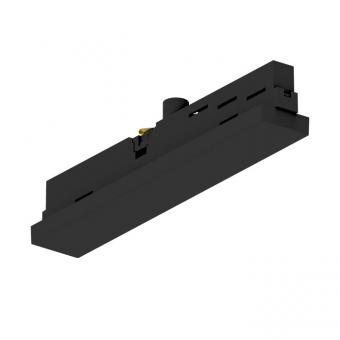

- Mitteneinspeiser, in weiß und schwarz
Unterhalb der Bildertabelle finden Sie einige Applikationsbeispiele als Hilfe zur eigenen Konfiguration. Die ausführliche Anleitung können Sie im Downloadbereich als PDF-Datei herunterladen.
Planungsbeispiel zur DALI Stromschiene:
Bsp1: Anforderung: 3m Stromschiene schwarz, Aufbaumontage mit DALI Datenbus, Endeinspeisung
Benötigt werden mindestens:
- 1x 3-Phasenaufbauschiene 1m --> 575 2 1101 2
- 1x 3-Phasenaufbauschiene 2m --> 575 2 1102 2
- 1x Elektrischer Längsverbinder --> 575 2 12062

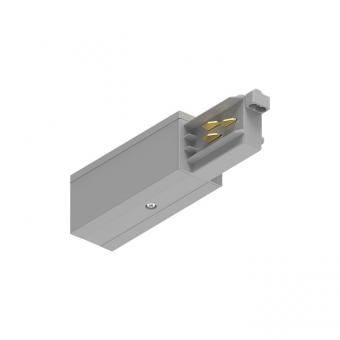

- 1x End-Einspeiser mit Datenbus --> 575 2 1201 2(abhängig von der Ausrichtung des Schutzleiters)

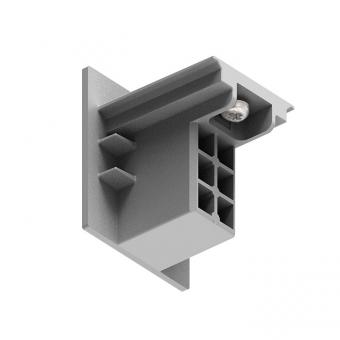

- 1x Endkappe für die andere Seite --> 575 0 3217 2
Bsp2: Anforderung: 2 x 90° Anordnung Stromschiene U-Form mit den Teillängen 2m - 4m - 1m, weiß, Einspeisung mittig des 4m-Abschnittes, Aufbau mit DALI-Bus
- 1x 3-Phasenaufbauschiene 1m --> 575 2 1101 6
- 1x 3-Phasenaufbauschiene 2m --> 575 2 1102 6
- 1x 3-Phasenaufbauschiene 4m --> 575 2 1142 6
- 2x Eckverbinder Schutzl. innen --> 575 2 32106
- 1x DALI Mitteneinspeiser --> 575 2 52036
- 2x Endkappe --> 575 0 3217 6
| Bauform/Montage: | Stromschiene |
|---|---|
| Dimmbarkeit/Steuerung: | DALI |
