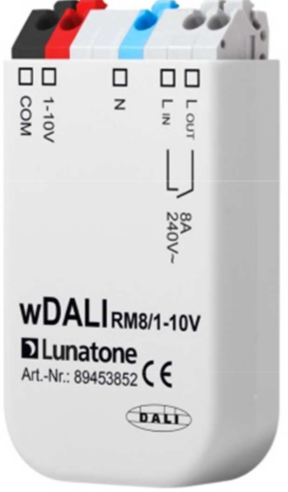

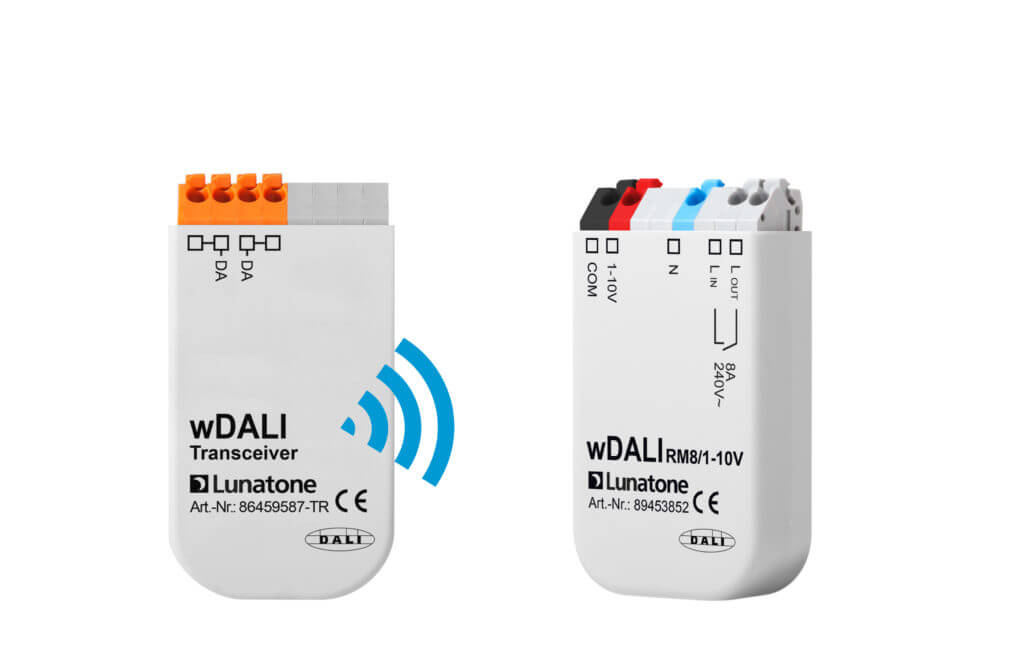

wDALI RM8 0-10V Interface via Funk

DALI Taster Switch Cross oder wireless-Set (WDALI)Funk- Steuermodul für DALI-Kreise mit vier frei programmierbaren Tasten. Der wDALI Switch ist ein DALI-Steuermodul, welches kabellos an den DALI-Bus angebunden ist.Der batteriebetriebene Schalter kann ohne Installationsaufwand an jedem beliebigen Ort montiert werden.Jeder Taste des wDALI Switch können Zieladresse, Schaltverhalten und DALI-Kommandos zugewiesen werden.Die folgenden DALI-Befehle stehen dafür zur Verfügung: dim up, dim down, off, recall min., recall max., goto scene 1-16, direct arcpower ...%, mask und vordefinierte Makros.Für den Empfang benötigt es das Receiver-Modul, welches im Set bereits enthalten ist. Produkteigenschaften DALI- Steuermodul mit 4 Tasten Möglichkeit zum Senden von DALI-Befehlen an Einzeladressen (0-63), Gruppen (0-15), und Broadcast Als Schaltfunktion kann zwischen verschiedenen Tastern (kurzer/langer Tastendruck), Wechseltastern, Schaltern etc. ausgewählt werden Memoryfunktion für Helligkeit mithilfe spezieller Makros 2 verschiedene Werkseinstellungen möglich Der wDALI-Switch bietet die Möglichkeit Komponenten eines DALI-Kreises zu steuern ohne dass das Bediengerät physikalisch mit dem DALI-Kreis verbunden ist Der wDALI Switch besteht aus zwei Komponenten, einem beliebig platzierbarem Bediengerät (Sendeeinheit) und einer Empfangseinheit, die an den DALI-Bus angeschlossen wird Der Receiver des DALI-Switch wird über die DALI-Leitung versorgt, es ist kein zusätzlicher Anschluss notwendig Konfigurierbare Power Up Funktion, d.h. automatisches Senden eines Kommandos nach einer Spannungsunterbrechung Der wDALI Switch kann mit der Werkseinstellung sofort zur Steuerung eines DALI-Kreises verwendet werden Anpassungen und Änderung der Konfiguration über den DALI Bus mithilfe der DALI-Cockpit Software Jeder Taste können bis zu 4 Zieladressen, Schaltfunktionen und DALI-Kommando(s) zugewiesen werden Folgende DALI-Kommandos stehen zur Verfügung: up, down, off, recall min/max, goto scene 1-16, direct arcpower in % und Makros DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros Mehrere wDALI Switch können im selben DALI-Kreis verwendet werden Die Bedieneinheit des wDALI Switch ist als Wandschalter ausgeführt und kann an einem beliebigen Ort im Empfangsradius des Receivers platziert werden Technische Daten Farbe: Weiß / Schwarz Versorgung: Batterie bzw. aus DALI-Bus typ. Stromaufnahme: 2 mA Ausgang: DALI Funktion: programmierbar Frequenzband: 2,4Ghz Empfangsradius: bis zu 300 m Maße Bedienelement (BxHxT): 82x82x8,5 mm zu erwartende Batterielebensdauer Bedienelement: 6 Jahre Maße Empfänger (B x H x T): 35 mm x 28 mm x 15 mm Temperatur: -10 °C - 50 °C Schutzart: IP54 Anschlussdrähte Querschnitt: 0,5 - 1,5 mm2

Wireless DALI Funksteuerung Multi-Control mit Empfänger und Sender Das wDALI MC ist ein DALI-Steuermodul, welches kabellos an den DALI-Bus angebunden ist. Das batteriebetriebene Sendemodul der DALI Funksteuerung 89453848 verfügt über 4 Schalteingänge und kann an jedem beliebigen Ort innerhalb des Empfangsradius an den DALI Bus angeschlossenen Empfängereinheit montiert werden. Beim Set sind sowohl der Sender 89453848 als auch der Empfänger 86459587-TR im Lieferumfang enthalten. Jedem Eingang des wDALI MC können Zieladresse, Schaltverhalten und DALI-Kommandos zugewiesen werden. Die folgenden DALI-Befehle stehen dafür zur Verfügung: dim up dim down off recall min. recall max. goto scene 1-16 direct arcpower ...% mask und vordefinierte Macros. Achtung, bei Nachbestellung eines einzelnen Empfangs- oder Sendemoduls bitte zwingend die SN des zu verbindenden Gerätes angeben.

Lunatone DALI Funksteuerung mit Empfangseinheit Wählen Sie Ihre Wunschfarbe für die DALI Fernbedienung (Handsender) und steuern Sie Ihre DALI-Zentrale kabellos und bequem mit der DALI Funksteuerung 86459534 von Lunatone. Mithilfe des DALI-Cockpits ist es möglich jede der 12 Tasten der wDALI Remote so zu konfigurieren, dass bei Tastendruck DALI-Befehle an eine oder auch mehrere gewünschte Zieladressen bzw. Gruppen gesendet werden. DALI Remote-Fernbedienung einzeln, oder im Set mit Receiver erhältlich. Receiver auf Anfrage einzeln erhältlich. Produkteigenschaften Anpassungen und Änderung der Konfiguration über den DALI Bus mithilfe der DALI-Cockpit Software Jeder Taste können bis zu 4 Zieladressen, Schaltfunktionen und DALI-Kommando(s) zugewiesen werden Die wDALI Funkfernsteuerung besteht aus zwei Komponenten, einem beliebig platzierbarem Bediengerät (Sendeeinheit) und einer Empfangseinheit, die an den DALI-Bus angeschlossen wird Die Fernbedienung kann mit der Werkseinstellung sofort zur Steuerung eines DALI-Kreises verwendet werden. 2 verschiedene Werkseinstellungen möglich Die Bedieneinheit der wDALI Remote ist als typische Fernbedienung ausgeführt und kann von jedem Ort innerhalb des Empfangsradius des Receivers verwendet werden. DALI- Steuermodul mit 12 Tasten Möglichkeit zum Senden von DALI-Befehlen an Einzeladressen (0-63), Gruppen (0-15), und Broadcast Als Schaltfunktion kann zwischen verschiedenen Tastern (kurzer/langer Tastendruck), Wechseltastern, Schaltern etc. ausgewählt werden Folgende DALI-Kommandos stehen zur Verfügung: up, down, off, recall min/max, goto scene 1-16, direct arcpower in % und Makros Der Receiver der wDALI-Remote wird über die DALI-Leitung versorgt, es ist kein zusätzlicher Anschluss notwendig DALI DT8 Unterstützung zur Steuerung der Farbtemperatur von Leuchten durch entsprechende Makros Memoryfunktion für Helligkeit mithilfe spezieller Makros Die wDALI-Remote bietet die Möglichkeit Komponenten eines DALI-Kreises über Funk zu steuern Konfigurierbare ?Power Up? Funktion, d.h. automatisches Senden eines Kommandos nach einer Spannungsunterbrechung Mehrere wDALI Remote können zur Steuerung des selben DALI-Kreises verwendet werden   Technische Daten Farbe Bedienteil: Weiß/Schwarz (wahlweise) Versorgung: aus DALI- Bus typische Stromaufnahme: 3,8 mA Ausgang: DALI Funktion: programmierbar Frequenzband: 2,4 GHz Empfangsradius: bis zu 300 m Abmessungen Bedienteil (B x H x T): 140 mm x 52 mm x 10 mm Ungefähre Batterielebensdauer Bedienteil: 6 Jahre Abmessungen Empfänger (B x H x T): 59 mm x 33 mm x 15 mm Temperatur: -10 Grad C bis +50 Grad C Schutzklasse: IP20 Anschlussdrähte Querschnitt: 0.5-1.5 mm²

Drahtloses Schaltrelais zur DALI Funk Steuerung mit Sender und Empfänger Das wDALI RM8 ist ein DALI-Steuermodul, welches kabellos an den DALI-Bus angebunden ist. Damit wird die Integration von räumlich getrennten schaltbaren Lasten wie zum Beispiel Stehleuchten und Außenleuchten in ein DALI System ermöglicht. Die Lasten können mit DALI-Befehlen ein- und ausgeschalten werden. Überblick: 2 Komponenten: eine mit dem DALI- Bus verbundene Sendeeinheit und ein Empfangsmodul mit Schaltrelais. Die Versorgung der Sendeeinheit (Transmitter) erfolgt direkt über die DALI Leitung, die Versorgung des Empfängers mit dem Schaltrelais vom Netz. Das Interface verfügt über eine DALI- Adresse und kann Gruppen und Szenen zugeordnet werden. Einfache Konfiguration mit DALI- Cockpit Softwaretool.   Elektrische Daten Transmitter   Versorgung aus DALI Bus typ. Stromaufnahme 3,8 mA Eingang DALI Funktion und Verhalten nach PowerOn programmierbar, PowerOn bezieht sich hier auf die Rückkehr der Busversorgung Frequenzband 2,5 GHz Technische Daten Transmitter   Umgebungstemperatur -10°C bis + 50°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1,5mm² Montage Doseneinbau Abmessungen L x B x H 59 x 33 x 15 mm   Elektrische Daten Schaltrelais   Versorgung 210-250V AC / 50-60Hz Nennlast 1000VA max. Schaltstrom  8A max. Einschaltstromspitzen 80A Relaiskontakt 1 Ein/Aus, max. 30000 Schaltspiele bei Nennlast resistiv, max. Schaltfrequenz 1Hz Frequenzband 2,4Ghz Technische Daten Schaltrelais   Umgebungstemperatur 0°C bis + 45°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1,5mm² Montage Doseneinbau Abmessungen L x B x H 59 x 33 x 15 mm Weitere Informationen zum wDALI RM8 Funk Schaltrelais entnehmen Sie bitte dem Datenblatt im Tab Download. Achtung, bei Nachbestellung eines einzelnen Empfangsmoduls bitte zwingend die SN des zu verbindenden Transmitters angeben.

DALI-Transmitter von LunatoneModul zur drahtlosen Anbindung von räumlich getrennten DALI Lasten an ein DALI System. Der GR-Transmitter übermittelt per Funk DALI Befehle aus dem DALI System an einen (oder mehrere) Receiver. Der Empfänger stellt eine 20mA Busversorgung für den Subkreis zur Verfügung. Einfache Konfiguration durch einen Drehschalter am Receivergehäuse: die Geräte im Subkreis sind über broadcast oder die gewählte Gruppe steuerbar.Dazu passend bieten wir ihnen auch den wDALI GR Receiver PS20 (86459587-GRRPS) von Lunatone an.  Überblick: Module zum einfachen Anbinden von  räumlich getrennten DALI-Lasten an einen DALI-Kreis über Funk Für die Funkverbindung werden zumindest je ein Transmitter (Sendeeinheit) und ein Receiver (Empfangseinheit) benötigt Reichweite der Funkverbindung bis zu 300m im freien Feld Einfache Konfiguration mittels Gruppenwahlschalter an der Rückseite des Empfängers: alle Befehle an die ausgewählte Gruppe oder an Alle (Broadcast) werden an den Subkreis weitergeleitet Broadcast-Steuerung des Subkreises Der Transmitter wird vom DALI-Hauptkreis versorgt, der Receiver wird vom Netz versorgt und stellt eine DALI-Busversorgung (20mA) zur Verfügung Bei höherem Strombedarf kann der DALI-Subkreis mit einem DALI-Expander erweitert werden Mit einem Transmitter können beliebig viele DALI-Subkreise (mit jeweils einem Receiver) gesteuert werden Doppelte Ausführung der DALI- Klemmen zum einfachen Durchschleifen der Busverbindung   Elektrische Daten Transmitter   Versorgung über DALI Bus typ. Stromaufnahme 3,8 mA Eingang DALI Funktion Senden von DALI Befehlen via Funkverbindung Frequenzband 2,4 GHz Technische Daten Transmitter   Umgebungstemperatur -10°C bis + 50°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1,5mm² Montage Doseneinbau Abmessungen L x B x H 59 x 33 x 15 mmMehr Informationen zu diesem Produkt finden Sie im Datenblatt unter dem Download-Tab.

DALI-Empfänger von Lunatone Modul zur drahtlosen Anbindung von räumlich getrennten DALI Lasten an ein DALI System. Der GR-Transmitter übermittelt per Funk DALI Befehle aus dem DALI System an einen (oder mehrere) Receiver. Der Empfänger stellt eine 20mA Busversorgung für den Subkreis zur Verfügung. Einfache Konfiguration durch einen Drehschalter am Receivergehäuse: die Geräte im Subkreis sind über broadcast oder die gewählte Gruppe steuerbar. Dazu passend bieten wir ihnen auch den wDALI GR Transmitter (86459587-GRTM) von Lunatone an.   Überblick: Module zum einfachen Anbinden von  räumlich getrennten DALI-Lasten an einen DALI-Kreis über Funk Für die Funkverbindung werden zumindest je ein Transmitter (Sendeeinheit) und ein Receiver (Empfangseinheit) benötigt Reichweite der Funkverbindung bis zu 300m im freien Feld Einfache Konfiguration mittels Gruppenwahlschalter an der Rückseite des Empfängers: alle Befehle an die ausgewählte Gruppe oder an Alle (Broadcast) werden an den Subkreis weitergeleitet Broadcast-Steuerung des Subkreises Der Transmitter wird vom DALI-Hauptkreis versorgt, der Receiver wird vom Netz versorgt und stellt eine DALI-Busversorgung (20mA) zur Verfügung Bei höherem Strombedarf kann der DALI-Subkreis mit einem DALI-Expander erweitert werden Mit einem Transmitter können beliebig viele DALI-Subkreise (mit jeweils einem Receiver) gesteuert werden Doppelte Ausführung der DALI- Klemmen zum einfachen Durchschleifen der Busverbindung   Elektrische Daten Empfänger   Versorgung 210-250V AC / 50-60Hz Ausgang DALI, 20mA (für bis zu 10 DALI Lasten) Funktion Empfangen von DALI Befehlen via Funkverbindung, Gruppenauswahl mit Drehknopf, Broadcast-Weiterleitung von Befehlen zur ausgewählten Gruppe in einem DALI Subkreis Frequenzband 2,4 GHz Technische Daten Empfänger   Umgebungstemperatur -10°C bis + 50°C Schutzklasse IP20 Anschlussdrähte Querschnitt max. 1,5mm² Montage Doseneinbau Abmessungen L x B x H 59 x 33 x 15 mm Mehr Informationen zu diesem Produkt finden Sie im Datenblatt unter dem Download-Tab.
