KNX 4Kanal LED Dimmsequenzer 5A

Meanwell PWM 120 LED-Netzteil für perfektes Dimmen von LED-Streifen Die Meanwell PWM 120WSerie ist ein 90W AC/DC LED-Betriebsgerät mit Konstantspannungsmodus und PWM-Ausgang, der die Farbtemperatur und die Helligkeitshomogenität beim Betrieb aller Arten von LED-Streifen beibehält. Das PWM90 arbeitet mit 90~305VAC und bietet Modelle mit unterschiedlichen Nennspannungen zwischen 12V und 48V (36V und 48V bei uns auf Anfrage) an. Dank des hohen Wirkungsgrades von bis zu 90,5% und der lüfterlosen Bauweise kann die gesamte Serie bei -40 °C ~ +85 °C Gehäusetemperatur unter Freiluftkonvektion betrieben werden. Die gesamte Baureihe ist in Schutzart IP67 ausgeführt und eignet sich für den Einsatz in trockenen, feuchten oder nassen Räumen. Das PWM 120 ist mit einer Dimmfunktion ausgestattet, die die Einschaltdauer des Ausgangs variiert und somit eine große Flexibilität für LED-Streifenanwendungen bietet. Auch als BLE-Serie und somit Casambi Bluetooth fähig erhältlich. Merkmale des Meanwell Netzteils PWM-120W Konstantspannungs-PWM-Ausgang mit Frequenz 1.47kHz Kunststoffgehäuse mit Klasse-II-Ausführung Eingebaute aktive PFC Funktion Stromaufnahme ohne Last <0,5 W / Standby-Stromaufnahme <0,5 W(DA-Typ) Vollständig gekapselt mit IP67 Level Funktionsoptionen: 3 in 1 Dimmen (Dimmen-aus); DALI Typische Lebensdauer>50000 Stunden 5 Jahre Garantie Anwendungen LED-Streifenbeleuchtung Indoor-LED-Beleuchtung LED dekorative Beleuchtung LED Architekturbeleuchtung LED Typ "HL" für den Einsatz in Klasse I, Abt. 2 explosionsgefährdeter Bereich. Technische Daten: Eingang  90 - 305 VAC / 127 - 431 VDC 47 - 63 Hz Ausgang Typabhängig, siehe Datenblatt Leistung 120W - 122,4W Schutzart IP67 Lebensdauer >50.000h Maße (L x B x H) 191 x 63 x 37,5mm Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS" Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

KNX LED Dimmer Chromoflex für RGB(W) Stripes von Pur-LEDDas Steuergerät wurde für Innenbereiche konzipiert. Mit diesem Gerät können bis zu 4 Ausgangskanäle über einen KNX-Bus angesteuert werden. Ausserdem kann über die ETS-Software die Anzahl der verwendeten Ausgangskanäle, die Art der Dimmkurve und Weitere eingestellt werden.Der KNX LED Dimmer ist für Temperaturen bis zu 80°C ausgelegt.Es wurde nach den Richtlinien der "KNX Association" entwickelt. KNX ist eine standartisierte digitale Kommunikationsschnittstelle im Bereich der Gebäudeautomation. Technische Daten: Betriebsspannung 10V bis 48V DC Schutzklasse III Ausgangsstrom max 2,2A pro Kanal Maße (L/B/H) 180 / 52 / 22 mm Eigen-Stromverbrauch (ohne LED) ca. 5 - 20mA Umgebungstemperatur 0°C - max. +50°C Schutzart IP20 Weitere Informationen entnehmen Sie aus unserem Download-Tab.

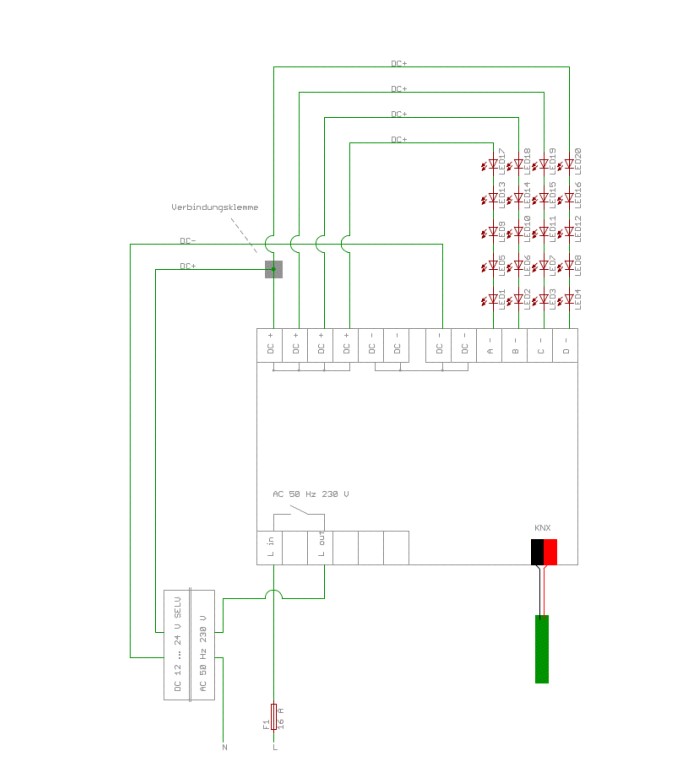

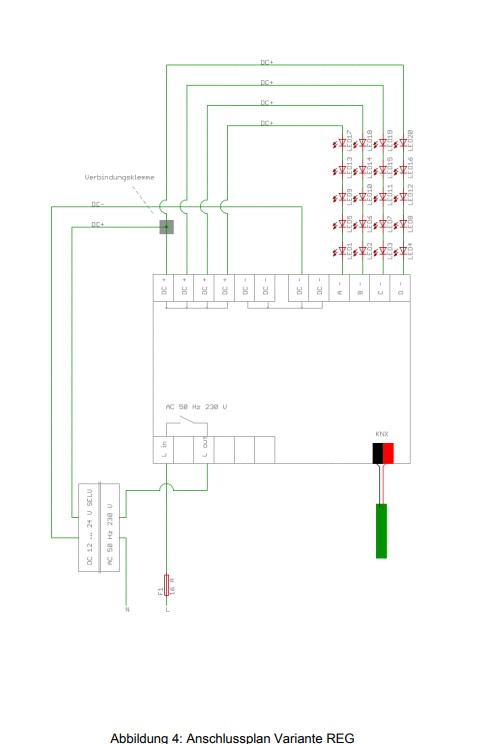

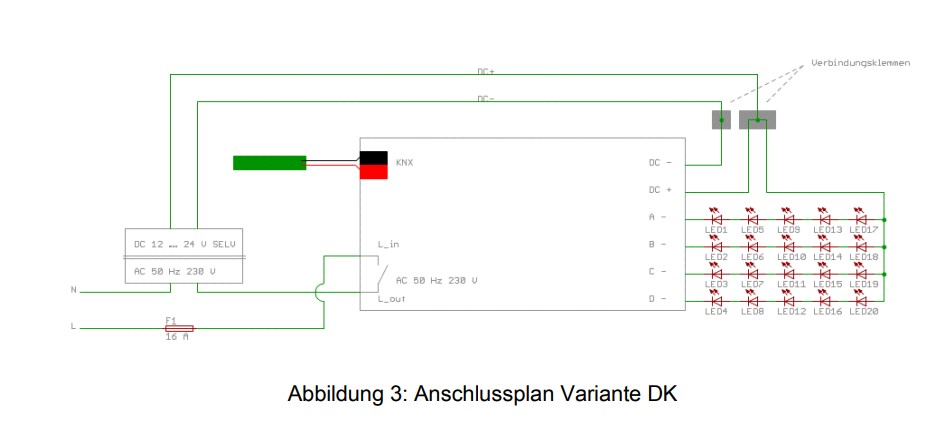

Enertex® KNX 4Kanal LED Dimmsequenzer 5A Achtung: Dieser Artikel ist nicht mehr in Produktion, Nachfolger ist Artikel 1174. ist ein pulsweitenmodulierender Dimmer und Sequenzer für LED-Streifen, LED-Spots und LED-Leuchten für konstante Eingangsspannung 12 – 24 VDC. Vier Dimmkanäle, pulsweitenmoduliert, max. 5 A pro Kanal Optimale Lastaufteilung der Kanäle innerhalb einer PWM-Periode ermöglicht u.a. effiziente Ausnutzung von Tunable White Leuchtmitteln und senkt Schaltbeanspruchung der vorgeschalteten LED-Netzteile Variabler Spannungsein- und ausgang 12 – 24 V Integriertes bistabiles 230 VAC Relais 16 A, Inrush 165A@20ms, 800A@200µs Integrierter Schutz gegen Überspannung, Überstrom, Unterspannung, Übertemperatur, Verpolung Inbetriebnahmetaster zum schnellen Testen der Verdrahtung Dimmer im RGB-Modus oder HSV Farbraummodus ansprechbar Vier verschiedene Dimmcharakteristika zur Auswahl mit integrierter Soft-Dimmfunktion Automatisches Ein-/Ausschalten des Relais mit zwei parametrierbaren Sperrzeiten Integrierte Szenen und Bitszenen 16 vorgegebene und fünf frei definierbare Sequenzen Freie Konfiguration der Kanäle: Vier unabhängige Kanäle Zwei Kanäle Weiß (Kaltweiß / Warmweiß) Ein Kanal Weiß (Kaltweiß / Warmweiß), zwei unabhängige Kanäle Ein Kanal Farbe (RGBW) Ein Kanal Farbe (RGB), ein unabhängiger Kanal Diagnose/Meldung der Schutzfunktionen über KNX-Gruppenadressen PWM umschaltbar zwischen 488 und 600 Hz REG Version - DIN-Hutschienengehäuse mit 4 TE Weiter Informationen entnehmen Sie unserem Download-Tab.

Enertex® KNX LED Dimmsequenzer 20A/5x als REG und für den Deckeneinbau Der Enertex® KNX LED Dimmsequenzer 20A/5x ist ein pulsweitenmodulierender 5-Kanal Dimmer für 5 - 48 V LED-Module. Pro Kanal kann der Dimmer bis zu 20 A LED Strom dimmen und in Summe 480 W Leistung maximal. Der Dimmer eignet sich für jegliche LED-Leuchtmittel, die für DC Konstantspannung geeignet sind. Da die Überstromabschaltung des Dimmsequenzers sehr robust gegenüber Fehlauslösung bei hohen Einschaltstromimpulsen ausgelegt wurde, eignet er sich im Besonderen auch für Leuchtmittel, die sehr hohe Einschaltstrompulse aufweisen. Mit Hilfe des Displays und der Bedientasten kann die Installation der kompletten Beleuchtung ohne ETS-Software getestet und in Betrieb genommen werden. Über das Menü am Display können u.a. auch die unterschiedlichen Dimmkurven, PWM-Frequenzen und Dimmgeschwindigkeiten für die angeschlossenen Leuchtmittel getestet werden. Durch die Wahlmöglichkeit aus vier vordefinierten Dimmkurven in Verbindung mit einer Dimmfrequenz zwischen 211 Hz und 1200 Hz kann für nahezu alle Leuchtmittel eine geeignete Konfiguration für ein sanftes und flackerfreies Dimmen gefunden werden. Das Gerät besitzt einen Verpolschutz, einen Über- und Unterspannungsschutz, einen Übertemperaturschutz und einen Überstromschutz, der selektiv wirkt. Im Betrieb misst das Gerät die aktuellen Ströme und Leistungen in jedem Kanal, die DC-Eingangsspannung, die Gerätetemperatur und die Telegrammrate. Zur Erfassung der Stromkosten für die Beleuchtung stellt das Gerät Energie- und Kostenzähler für jeden Kanal mittels Kommunikationsobjekte zur Verfügung. Die unabhängigen Kanäle können in der Applikation in beliebiger Kombination aus Kaltweiß / Warmweiß, als Farbkanäle oder als Einzelkanäle parametriert werden. Aktuelle RGBCCT Leuchtmittel (Rot, Grün, Blau, Kaltweiß, Warmweiß) werden ebenso optimal unterstützt. Diese Leuchtmittel werden mit einem von Enertex entwickelten automatischen Weißabgleich (RGB-Extended) oder den erweiterten Tunable White Farbtemperaturen, die durch automatische Beimischung von R/G/B (TW-Extended) erzeugt werden, perfekt in Szene gesetzt. Die Ansteuerung der Farben kann wahlweise über die Grundfarben Rot, Grün und Blau (Farbmodus RGB) oder über Farbton, Sättigung und Helligkeit (Farbmodus HSV) erfolgen. Der Dimmer unterstützt 8-, sowie 1-Bit Szenen und ermöglicht auch das Sperren von einzelnen Kanälen / Kanalgruppen mittels Kommunikationsobjekten. Fünf Sequenzen, d.h. Abläufe von Farb- bzw. Farbtemperatursteuerungen im Bereich von Sekunden bis Stunden mit sanften Farbwechseln können entweder vom Anwender selbst definiert oder mit über 20 vordefinierten Farbsequenzen belegt werden. Unterschiedliche Einschaltverhalten für Tag und Nacht werden ebenso unterstützt, wie ein uhrzeitgesteuertes Dimmen von Kanälen / Kanalgruppen. Letzteres ermöglicht u.a. im Tunable White Modus eine tageszeitabhängige Weißlichtansteuerung (Human Centric Lighting / HCL). Die Vorgabe der Stützpunkte kann dabei wahlweise als absolute Uhrzeiten oder relativ zu Sonnenauf- oder -untergang (Astrofunktion) erfolgen. Die Buskommunikation kann wahlweise verschlüsselt mittels KNX Data Secure erfolgen. Zwei Varianten: Reiheneinbau Version (REG) - DIN-Hutschienengehäuse mit 4 TE und Deckenmontage Version (DK) – Doppeltes Möbelkennzeichen Fünf Dimmkanäle, pulsweitenmoduliert, max. 20 A pro Kanal Dimmleistung bis zu 480 W Variabler Spannungsein- und ausgang 5 – 48 V Auch für Leuchtmittel mit hohen Einschaltströmen (bis 100A) geeignet Integrierter Schutz gegen Über- und Unterspannung, Überstrom (selektiv), Übertemperatur, Verpolung Zusätzliche Netzteil- und Leuchtmittelschutzfunktionen Hilfreiche Inbetriebnahmefunktionen mittels Display und Taster Freie Konfiguration der Kanäle: 5x Einzelkanal (EK) 1x RGBCCT 1x RGBW + 1x EK 1x RGB + 2x EK 1x RGB + 1x Tunable White (TW) 2x TW + 1x EK 1x TW + 3x EK Dimmer im RGB-Modus oder HSV Farbraummodus ansprechbar Vier Dimmkurven mit Softdimming, sowie PWM Frequenzen zwischen 200 und 1200 Hz für optimales Dimmergebnis RGBCCT - RGBW: Erweiterter Weißabgleich oder Erweiterung der Tunable White Farbtemperaturen durch automatische Beimischung von R/G/B Automatische Nachahmung der Farbtemperatur von Glühlampen (Dim2Warm) Zeitgesteuertes Dimmen und tageszeitgesteuertes Weißlicht (Human Centric Lighting / HCL) Treppenlichtfunktion Über 20 vorgegebene und bis zu fünf frei definierbare Sequenzen im RGB oder TW Betriebsmodus Integrierte Szenen, Bitszenen und Sperrfunktionen Messung von Spannung, Leistung, Temperatur, Telegrammrate und Strom pro Kanal Kanalabhängige Energie- und Kostenzähler Ansteuern eines externen KNX Schaltaktors zum Abschalten des LED Netzteils Einfache Installation: Keine externen Sicherungen und Verteilerklemmen erforderlich, zugelassen für Leitungslängen bis zu 50m Intelligente Pulsmustergenerierung zur Vergleichmäßigung der Netzteilbelastung (erhöht Lebensdauer der LED-Netzteile) Optional verschlüsselte Kommunikation mit KNX Data Secure-Protokoll Mehr Informationen entnehmen Sie unserem Download Tab.
