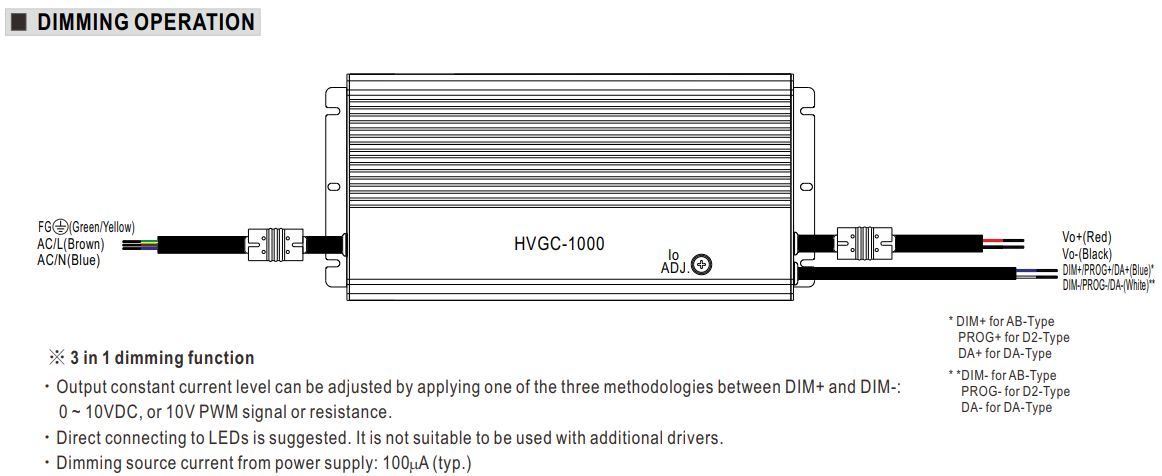

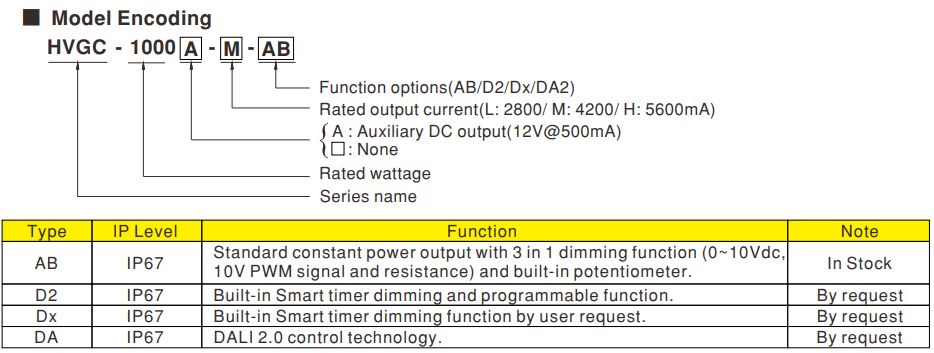

HVGC 1000 Watt Hochleistungs-LED-Treiber

HLG-80H-12/24 Das HLG-80H-12/24 ist ein Hochleistungs, staub- und wasserdichtes AC-DC-LED-Netzteil bis zu 80W. Es ist möglich dieAusgangspannung -/ strombegrenzung getrennt voneinander einzustellen. So eignet sich das Meanwell HLG-80 - LED-Schaltnetzteil z.B. in der Ausführung -12A  ideal zum Betrieb von 12V Leuchtmitteln, wie Niedervolt LED-Strahler MR16/GU5.3 oder MR11, sowie LED-Stripes.Bis zu einer Leistung von 80W können mehrere Lampen an einem einzigen Trafo geschalten werden. Kostenersparnis! Hohe Schutzart erlaubt zudem die Anwendung im Außenbereich. Auch ist es möglich über einen zusätzlichen Eingang zu dimmen. (Typ B) HLG-80H Features (Typ abhängig): 7 Jahre Herstellergarantie Typ H für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe) Universeller Wechselspannungseingang bis zu 305V AC Eingebauter PFC-Schaltkreis OCP (over current protection) über Anschlüße oder internem Potentiometer möglich Eigenkühlung über Gehäuse mittels Luft-Konvektion Schutz gegen Kurzschluss, Überspannung und Überlastung (Temperaturschutz) Dimmfunktion über 1-10V, PWM oder Widerstand möglich IP65/IP67 Schutz für Aussen-Installationen Entspricht weltweiten Standards für Beleuchtung Überlastschutz durch Strombegrenzung, auto recovery LED-Beleuchtung insbesondere Strassenbeleuchtungen  Ausführung HLG-80H Typ - 12/24 A: Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung) IP65, für Innen- und Außenanwendungen  Ausführung HLG-80H Typ - 12/24 B: Konstantstromregelung über 1-10V oder PWM-Eingang, sowie ext. Potentiometer IP67-Schutz. Für Innen- und Außenanwendungen Hohe Leistung via DALI dimmen in Verbindung mit DAP-04 DALI PWM Konverter Weitere Informationen zum dimmen via DALI und PWM erhalten Sie in diesem Artikel:DALI PWM Lösung zum dimmen von LED Technik Technische Daten zum Meanwell Netzteil HLG 80W Ausführung Für LED Beleuchtungsanwendungen Modell Schaltnetzteil, Auführung H Eingang 90 - 305 VAC  / 127 - 431 VDC 47 - 63 Hz Leistung 60 - 81 W (Spannungsabhängig, siehe Datenblatt) Surge-Festigkeit 4 kV Ausgang und Betriebsparameter Siehe Datenblatt Bauform HLG Approbation UL / EN Class C Maße 195.6mm x 61.5mm x 38.8mm (H x W x D) Aktuell verfügbare Varianten: HLG-80H-12A HLG-80H-12B HLG-80H-24A HLG-80H-24B Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

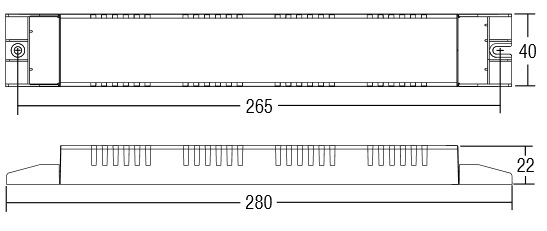

Schmaler LED-Konverter Maxi Jolly Slim HV DALI Dimmbar via DALI, 1-10V, Push & Button,  TCI 122688, 60Watt. Konstantströme sind über Dip-Schalter einstellbar.Flicker ( Output Ripple ) <= 3% Slim = Schlank. Ein LED Treiber mit 60W Leistung und schmaler Bauform 280x40x22mm (LxBxH). Durch Dipschalter ist es ein Multi-Stromkonverter - und somit universell einsetzbar.Ansteuerung über DALI Schnittstelle, 1-10V Schnittstelle oder Taster.Ein/Aus mittels kurzem Tastendruck, Veränderung der Herlligkeit über gehaltenem Taster.  Dip-SW Leistung Spg. sek Strom sek # LED Stellung 1 30W 20...112 V max. 250mA const. 30 Stellung 2 40W 20...112 V max. 350mA const 30 Stellung 3 47W 15...112 V max. 400mA const 30 Stellung 4 50W 15...110 V max. 450mA const  30 Stellung 5 56W 15...110 V max. 500mA const  30 Stellung 6 60W 15...110 V max. 550mA const  30 Stellung 7 60W 15...100 V max. 600mA const  28 Stellung 8 60W 10...86 V max. 700mA const  25 Stellung 9 60W 58V Spannungsbegrenzung einstellbar via Dip-Switch Wirkungsgrad in Abhängigkeit der Leistung:  84%  - 91% Alle TCI Jolly Konverter können über Sync-Kabel miteinander verbunden werden. Somit ist die Ansteuerung über nur einen Taster möglich.Bis zu 10 Konverter (Slaves) können über einem Master betrieben werden. Ausführliche Beschreibung des LED-Treiber entnehmen Sie bitte dem Datenblatt. Datenblatt (PDF) TCI 122688 und technische Beschaltung downloaden

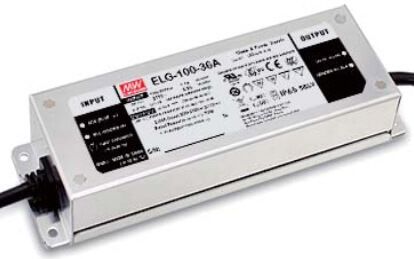

Meanwell ELG-100-xx"Typ" Die Meanwell ELG-100 Serie beinhaltet Netzteile, die sowohl als Konstantspannungsquelle wie auch als Konstantstromquelle dienen. Bei einer Ausgangsleitung von 100 Watt und Ausgangsspannungen von 24V bis 54V können verschiedenste LED Anwendungen wie Straßen-, Hallen-, und Architekturbeleuchtungen realisiert werden. Durch das Metallgehäuse und die Schutzart IP65/IP67 ist der Einsatz für Innen- und Außenbereiche im Temperaturbereich von -40°C bis 85°C möglich. Je nach Typ kann die angeschlossene LED Beleuchtung über 0...10V, PWM Signal, Poti oder DALI Schnittstelle gedimmt werden. Modellbezeichnung der ELG Serie: Model Codierung: Eigenschaften (Typ abhängig): 5 Jahre Herstellergarantie Schutz gegen Kurzschluss, Überspannung/Überstrom und Überlastung (Temperaturschutz) Universeller Wechselspannungseingang: 100V bis 305V AC Eingebauter PFC-Schaltkreis Wirkungsgrad bis zu 91% IP65/IP67 Schutz für Außen-Installationen Typ HL für Verwendung gemäß Class I Zone 2 (Gase und Dämpfe) Standby Leistung kleiner 0,5W Entspricht weltweiten Standards für Beleuchtung Ausführung ELG-100-Typ -xx"-"(Blank): Ausgangs- strom und - spannung festgelegt IP67-Schutz für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"A": Internes Potentiometer zum Fein-Einstellen der Ausgangsspannung Internes Potentiometer zur Justage des max. Stromes (Strombegrenzung) IP65, für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"B": Konstantstromregelung über 0-10V oder PWM-Eingang, sowie ext. Potentiometer IP67-Schutz für Innen- und Außenanwendungen Ausführung ELG-100-Typ -xx"AB": Beinhaltet alle Funktionen von "Typ A" und "Typ B" Ausführung ELG-100-Typ -xx"DA": Lichtsteuerung über DALI Protokoll IP67, für Innen- und Außenanwendungen Wir liefern alle ELG-Geräte grundsätzlich nur mit 3-adriger AC-Leitung aus (-3Y). (Die Ausführung mit zweiadriger Primärzuleitung und PE am Gehäuse halten wir für nicht praktikabel.)  Technische Daten zum Meanwell Netzteil ELG Eingang 100 - 305 VAC  / 142 - 431 VDC 47 - 63 Hz Ausgang und Betriebsparameter Typabhängig, siehe Datenblatt Leistung 70 - 96W (Spannungsabhängig, siehe Datenblatt) Bauform ELG Lebensdauer > 50.000 h Maße (LxBxH) 199mm x 63mm x 35,5mm Weitere technische Daten entnehmen Sie bitte dem Datenblatt unter "DOWNLOADS" Auf Anfrage bieten wir Ihnen auch andere Ausführungen und Spannungen an.

HVGC 100 Watt LED-Treiber, 3-in-1- und Timer-Dimmfunktion, IP65/67 Die HVGC-Serie von Meanwell Diese hocheffizienten Constant-Power-Treiber-Modelle sind flexibel einsetzbar. Dabei kommen sie sowohl im In- als auch im Outdoor-Bereich zum Einsatz, bei denen leistungsstarke Module benötigt werden. Unterstrichen wird der breite Anwendungsbereich durch ein robustes wie hochwertiges Metallgehäuse aus Aluminium, das die LED-Treiber umgibt und somit einen hohen Schutzgrad garantiert (IP65/67). Dadurch sind die Treiber unter anderem immun gegen Luftfeuchtigkeit und können auch in Gewächshäusern eingesetzt werden. Darüber hinaus überzeugt der HVG 100 mit optionalen Dimmfunktionen wie beispielsweise das Smart Timer Dimming, 3-in-1-Dimming oder DALI, wobei die Module mit einer Effizienz von bis zu 96% arbeiten.   HVGC-100 series - Produktbeschreibung: Mit HVGC 100 erhält man einen universellen LED-AC/DC-Treiber, der für vielfältige LED-Beleuchtungssystem eine maximale Flexibilität bietet. Durch den hohen Wirkungsgrad benötigt der HVGC100 keinen Lüfter in seiner Konstruktion und kann dennoch bei sehr tiefen und hohen Temperaturen betrieben werden. Das Konstantstrommodul ist in Ausführungen mit 350mA und 700mA erhältlich. Ausführung HVGC100 Typ -xx-"A": IP65-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen Integriertes Potentiometer zur Feineinstellung der Ausgangsspannung und Strombegrenzung Smart Timer Dimming möglich Ausführung HVGC100 Typ -xx-"B": IP67-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen 3-in-1-Dimmfunktion Dimmen via Spannungssteuerung 0-10VDC 10V PWM Signal Dimmen via Widerstand Smart Timer Dimming möglich Produktübersicht / Features: Constant Current Mode Schutzgrad IP65 für Indoor- und Outdoor-Anwendungen, wie z.B. Straßen- und Parkplatzbeleuchtung LED-Beleuchtung von Hochregallagern, Angellampen etc.  Vielfältige Dimmoptionen (Poti, 3in1, Timer) Weiter Eingangsbereich (180 bis 480 VAC) Metallgehäuse aus Aluminium mit Klasse I Design Integrierte aktive PFC-Funktion ("Power-Factor-Correction") vermeidet Netzstörungen Typische Lebensdauer: >50.000 Stunden 5 Jahre Herstellergarantie Technische Daten für HVGC-100-xxx mA:  Modell (Type A) -350A -700A Modell (Type B) -350B -700B Konstantstrom    350 mA  700 mA  Ausführung  Für LED-Beleuchtungsanwendungen (gemäß DIN EN61347)  Nominalspannung 230 VAC Eingangsspannung Min. 180 VAC Eingangsspannung Max. 480 VAC Ausgangsspannung  29-285 VDC 15-142 VDC Ausgangsleistung 99,75 W 99,40 W Frequenzbereich  47-63 Hz  Wirkungsgrad  91,0 %  Betriebstemperatur  -40°C bis +90°C  Umgebungstemperatur -40°C bis +80°C  Bauart Geschlossen  Material (Gehäuse) Primäraluminium Schutzart Type A: IP65 / Type B: IP67 Lebensdauer >50.000 h Abmessungen 236*68*38,8 mm (L*W*H)Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.

LED-AC/DC-Treiber HVGC 150 Watt , 3-in-1- und Timer-Dimmfunktion, IP65/67 Diese hocheffizienten Constant-Power-Treiber-Modelle sind flexibel einsetzbar. Dabei kommen sie sowohl im In- als auch im Outdoor-Bereich zum Einsatz, bei denen leistungsstarke Module benötigt werden. Unterstrichen wird der breite Anwendungsbereich durch ein robustes wie hochwertiges Metallgehäuse aus Aluminium, das die LED-Treiber umgibt und somit einen hohen Schutzgrad garantiert (IP65/67). Dadurch sind die Treiber unter anderem immun gegen Luftfeuchtigkeit und können auch in Gewächshäusern eingesetzt werden. Darüber hinaus überzeugt der HVGC 150 mit optionalen Dimmfunktionen wie beispielsweise das Smart Timer Dimming, 3-in-1-Dimming oder DALI, wobei die Module mit einer Effizienz von bis zu 96% arbeiten.   HVGC-150 series - Produktbeschreibung: Der HVGC 150 arbeitet unter sehr sehr hohen wie tiefen Temperaturen und bei einem weiten Eingangsspannungsbereich. Dadurch deckt der Konstantstromtreiber ein breites Anwendungssprektrum ab und kann vielseitige LED-Beleuchtungssysteme perfekt in Szene setzen. Das Modul wird in Ausführungen zwischen 350mA und 1400mA Ausgangsstrom angeboten. Ausführung HVGC150 Typ -xx-"A": IP65-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen Integriertes Potentiometer zur Feineinstellung der Ausgangsspannung und Strombegrenzung Smart Timer Dimming möglich Ausführung HVGC150 Typ -xx-"B": IP67-Schutz, geeingnet für Indoor- und Outdoor-Anwendungen 3-in-1-Dimmfunktion Dimmen via Spannungssteuerung 0-10VDC 10V PWM Signal Dimmen via Widerstand Smart Timer Dimming möglich Produktübersicht / Features: Constant Current Mode Vielfältige Dimmoptionen (Poti, 3in1, Timer) Schutzgrad IP65 für Indoor- und Outdoor-Anwendungen, wie z.B. Straßen- und Parkplatzbeleuchtung LED-Beleuchtung von Hochregallagern, Angellampen etc. Metallgehäuse aus Aluminium mit Klasse I Design Weiter Eingangsbereich (180 bis 528 VAC) Integrierte aktive PFC-Funktion ("Power-Factor-Correction") zur Vermeidung von Netzstörungen Typische Lebensdauer: >50.000 Stunden 5 Jahre Herstellergarantie Technische Daten für HVGC-150-xxx mA:  Modell (Type A) -350A -500A -700A -1050A -1400A Modell (Type B) -350B -500B -700B -1050B -1400B Konstantstrom    350 mA  500 mA  700 mA  1050 mA  1400 mA  Ausführung  Für LED-Beleuchtungsanwendungen (gemäß DIN EN61347) Nominalspannung 230 VAC Eingangsspannung Min. 180 VAC Eingangsspannung Max. 528 VAC Ausgangsspannung  42-428 VDC 30-300 VDC 21-215 VDC 15-143 VDC 12-107 VDC Ausgangsleistung 149,80 W 150,00 W 150,50 W 150,15 W 149,80 W Frequenzbereich  47-63 Hz  Wirkungsgrad  91,0 %  91,0 %  91,0 %  90,0 % 90,0 % Betriebstemperatur  -40°C bis +80°C  Umgebungstemperatur -40°C bis +80°C  Bauart Geschlossen  Material (Gehäuse) Primäraluminium Schutzart Type A: IP65 / Type B: IP67 Lebensdauer >50.000 h Abmessungen 245*68*38,8 mm (L*W*H)Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
